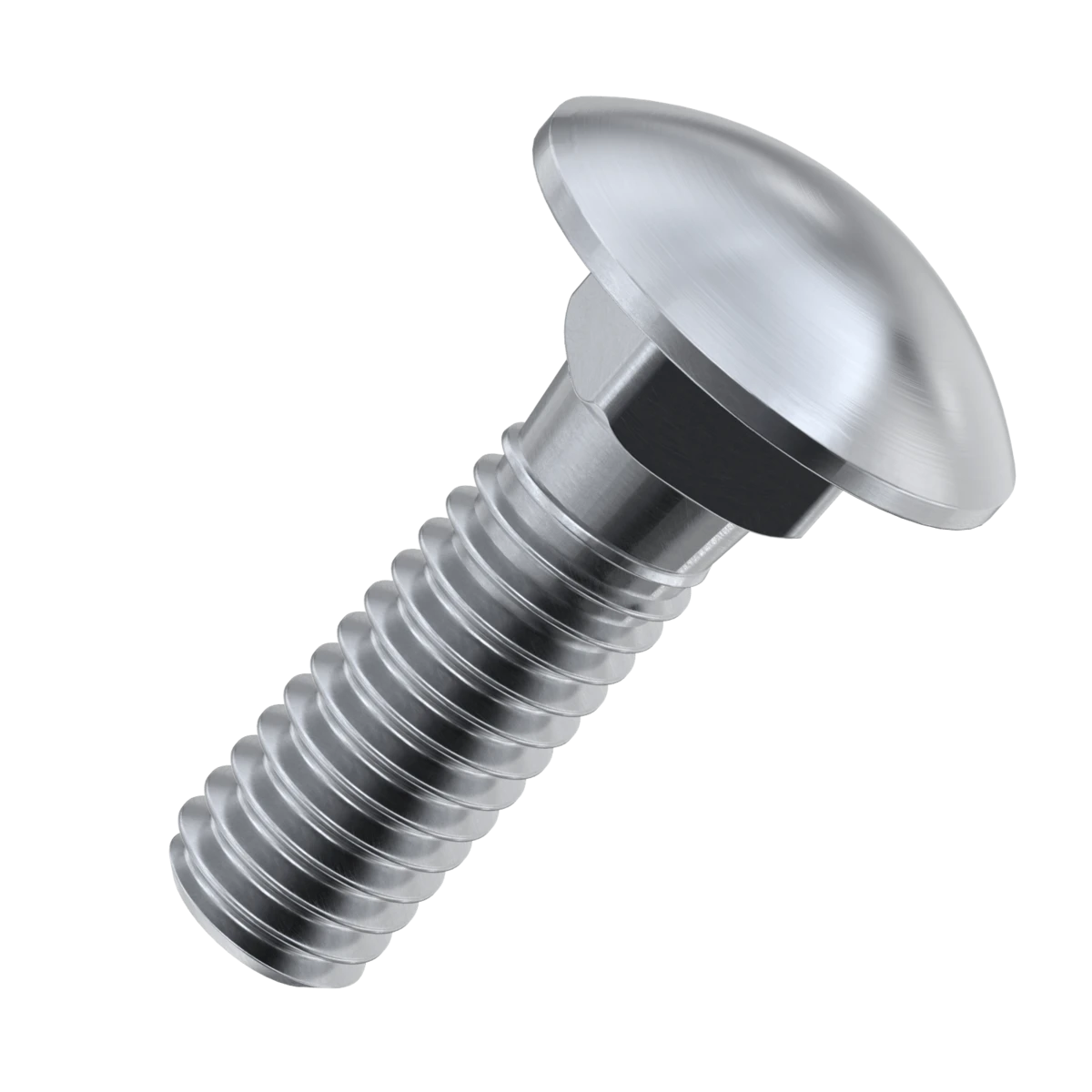

Болт меблевий DIN 603 - кріплення, що широко використовується в меблевому виробництві, а також для скріплення елементів будівельних конструкцій, деталей і вузлів в машинобудівній галузі. Півкруглий капелюшок відмінно ховається в потайній фасці виробу, роблячи метиз майже непомітним.

Особливості:

• висока міцність.

• стійкість до окислення та корозії.

• гігієнічність.

• стійкість до перепадів температур.

• немагнітність.

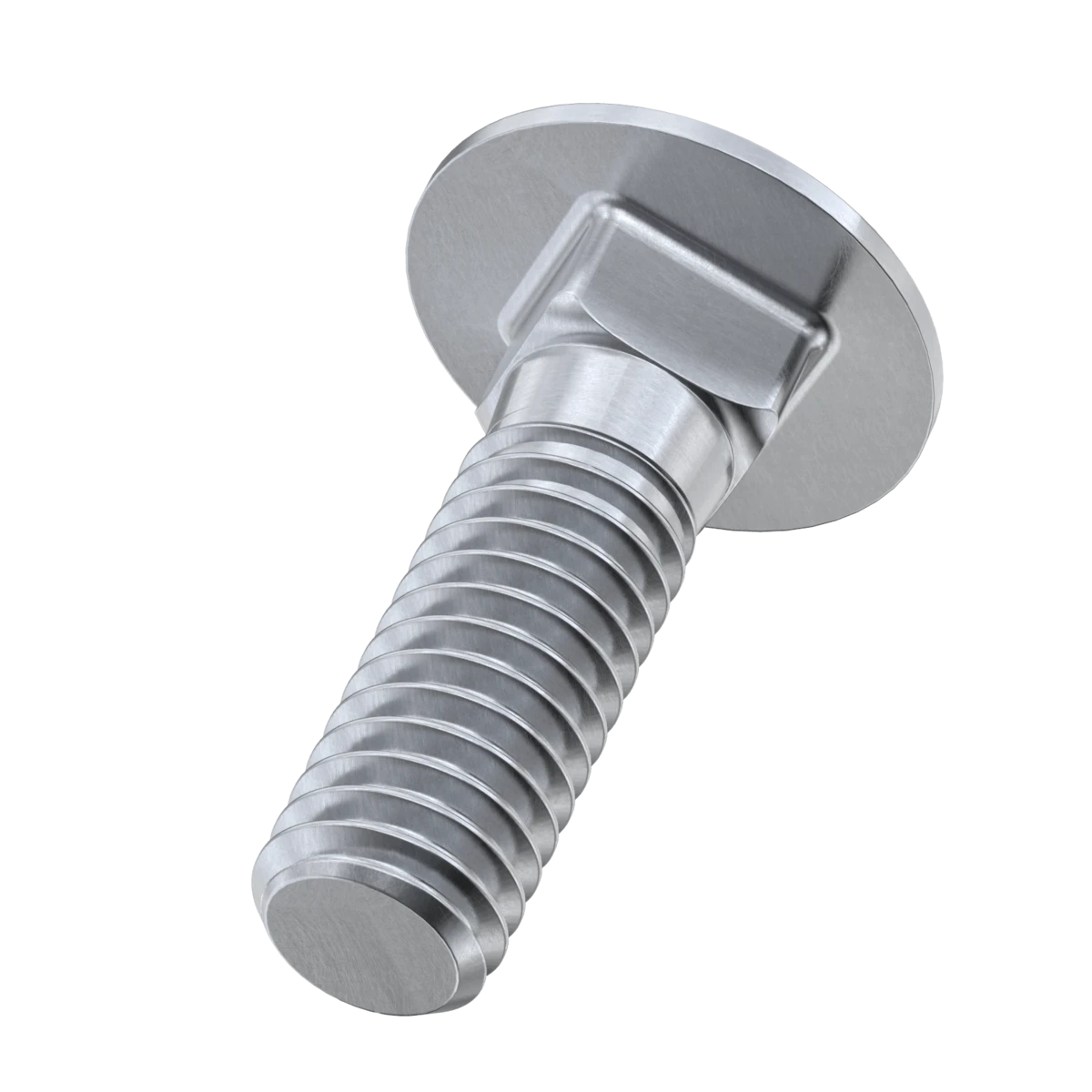

Болти каретки ідеально підходять для застосування, що вимагають міцного та довговічного кріплення як з дерева, так і з металу. Цей тип метричного болта каретки має вал з повним різьбленням і квадратний переріз під головкою, що дозволяє їм фіксуватися на місці при використанні поруч із квадратними отворами або при затягуванні в м'які матеріали, такі як дерево.
Метричні болти з підголівником з повним різьбленням виготовляються відповідно до DIN 603 і доступні в діаметрах від M5 до M16 з довжиною різьблення від 12 мм до 300 мм.

Матеріали

Болти каретки з повним різьбленням виготовляються з нержавіючої сталі A2 та A4 у стандартній комплектації. Також доступні додаткові функції та оздоблення

Що таке болти із напівкруглою головкою?

Болти з напівкруглою головкою - це тип шестигранного болта, призначений для використання в деревообробці, зокрема для кріплення металу до дерева. Болти каретки мають куполоподібну головку, яка може запобігти ослабленню з одного боку, збільшена форма головки також запобігає простяганню болта через дерев'яну конструкцію. Наявність куполоподібної головки означає, що болти каретки не можуть бути встановлені методами, які штовхають болт в осьовому напрямку під час установки, такими як адаптер для свердління ключа.

Переваги

Конструктивні особливості меблевого болта із збільшеною напівкруглою головкою та квадратним підголовком забезпечують надійне з'єднання окремих елементів та деталей меблів. Підголовка квадратного перерізу забезпечує щільну посадку і самоблокування металовиробу в отворі при затягуванні різьбового з'єднання. Меблеві болти з напівкруглою головкою підходять для кріплення лицьових деталей та фурнітури. Стандартизоване меблеве кріплення служить для зручного монтажу, визначає функціональність окремих деталей та модулів. Оцинкування сталевої поверхні оберігає виріб від корозії та передчасного руйнування складального вузла.

Болти DIN 603 також забезпечують кілька вторинних переваг, таких як естетична привабливість їхньої закругленої голівки, яка може надати закінчений вигляд багатьом додаткам. Незважаючи на те, що болти каретки призначені для використання з деревом, вони мають машинне різьблення і однаково підходять для застосування в металі. Однак болти каретки можуть бути складнішими в установці через їх несумісність з адаптерами для свердлі.

Важливо пам'ятати, що це визначення варіюється в залежності від виробника та країни - те, що вважається болтом каретки, може бути болтом каретки або болтом затримки для іншого користувача, тому завжди слід бути обережним, щоб забезпечити покупку правильного болта.
Призначений для скріплення дерев'яних та сталевих конструкцій у будівельних, меблевих та інших галузях промисловості, у тому числі дорожній. Має збільшену площу головки та неповторну метричну величину. При монтажі болта в одному боці деталі прокручуйте болт під час закручування гайки та закріпіть квадратний підголовник.

Аналоги: ГОСТ 7802; ISO 8677.

Таблиця характеристик та розмірів меблевих болтів з напівкруглою головкою DIN 603 в мм

Позначення:

d1 - номінальний діаметр різьблення

P - крок різьблення

d2 - діаметр напівкруглої головки

k - висота головки

f - висота підголовка, не менше

V - розмір сторони квадратного підголовка

b - довжина різьбової частини

L - довжина болта
