Свердління під конфірмат: як вибрати свердло та не зіпсувати ЛДСП
Свердління під конфірмат: як вибрати свердло та не зіпсувати ЛДСП
Корисні поради • Складання корпусних меблів

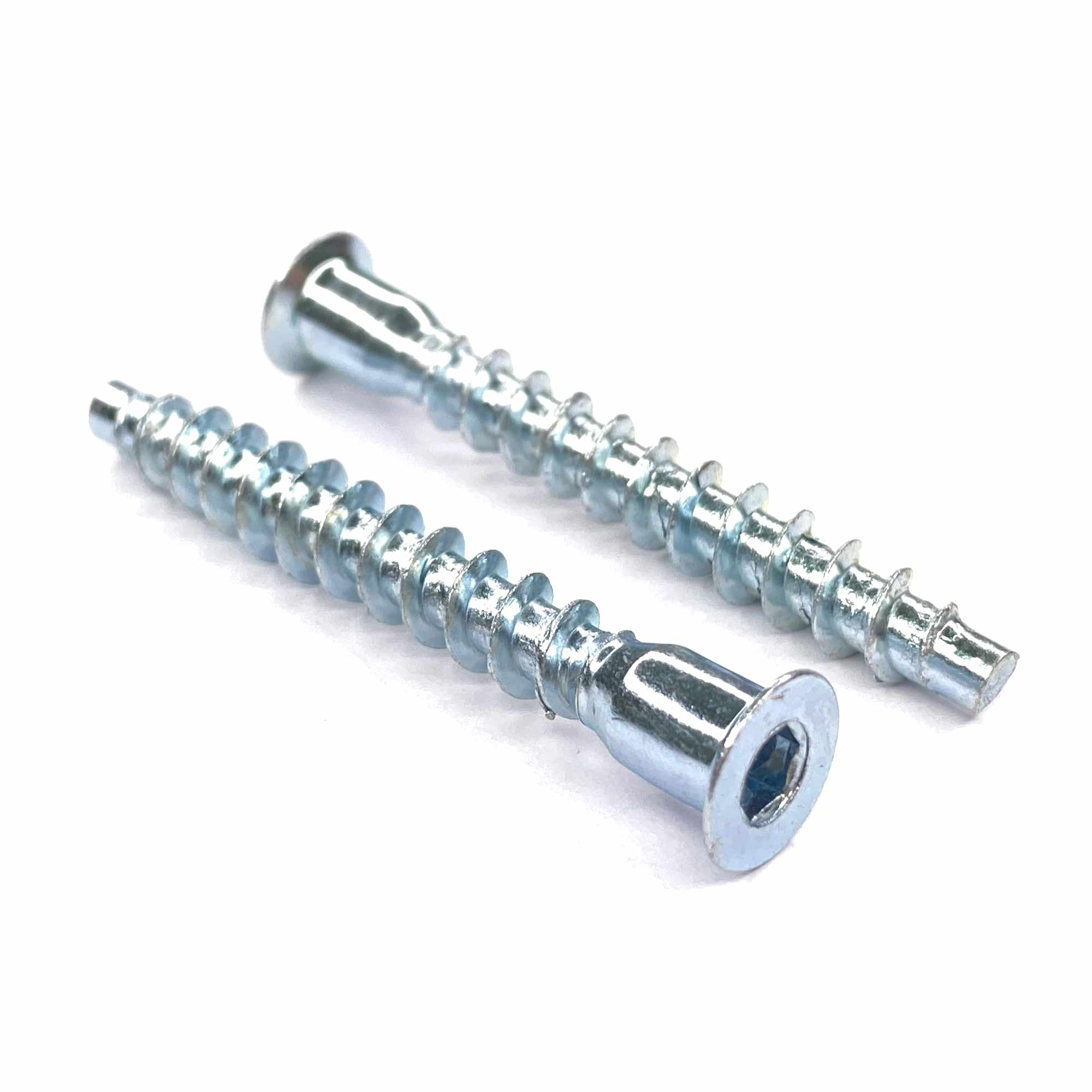

Конфірмат (євровінт, єврошуруп) - основне кріплення корпусних меблів з ЛДСП та МДФ. Одна євростяжка замінює кілька саморізів, надійно стягує деталі в Т-подібному з'єднанні та допускає багаторазове складання-розбирання. Головне питання при роботі з конфірматами – правильний діаметр свердлу. Занадто широке – конфірмат прокрутиться і не затягне. Занадто вузьке — ЛДСП розколеться по торцю.
У цій статті — повна таблиця розмірів конфірматів з діаметрами свердління (мінімальний, оптимальний, під шийку), порівняння методу «три свердла» та конфірматного свердла «3 в 1», покрокові інструкції обома методами, вибір конфірмату за товщиною плити та 5 помилок із конкретними наслідками та рішеннями.

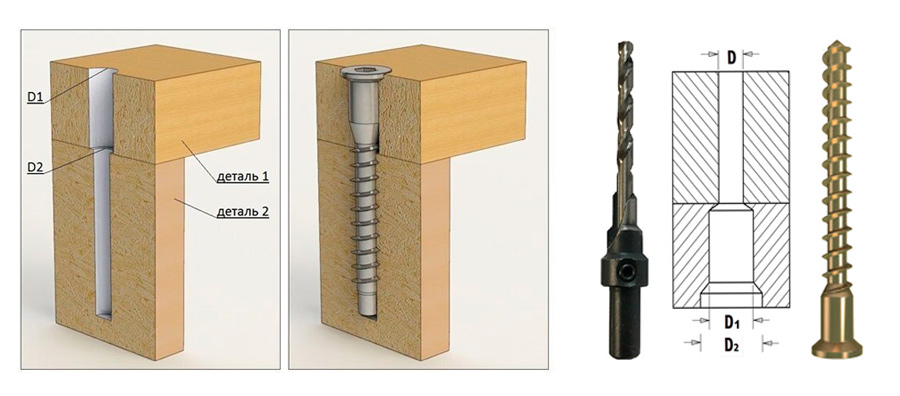

Конструкція конфірмату: чому потрібні три різні діаметри
Конфірмат – не звичайний шуруп. Його стрижень ділиться на три функціональні зони, кожна з яких вимагає свого діаметра отвору:
• Різьбова частина (нижня зона) - велика рідкісна різьблення врізається в матеріал і створює натяг. Отвір під різьблення = діаметр тіла без урахування різьблення. Для євровінту 7×50: тіло 5 мм → свердло 5 мм. Формула: d_свердло ≈ 0.7 × D_зовнішнє.
• Гладка шийка (середня зона) – циліндрична частина без різьблення, розташована у першій (прохідній) деталі. Має сидіти щільно, але без натягу. Отвір = діаметр шийки, більшість конфірматів 7 мм → свердло 7 мм.
• Потайна головка (верхня зона) – конусна головка із шестигранником HEX 4 мм. Утоплюється в поверхню плити, що ламінує. Потребує зінку конусним зенкером під кут 15-20 °.
Саме тому для якісного з'єднання потрібно або три окремі свердла + зенкер, або один ступінчастий конфірматний свердло, яке відтворює всю цю геометрію за один прохід.
Таблиця: розміри конфірматів та діаметри свердління
«Свердло хв.» - Мінімальний діаметр при щільному ЛДСП / МДФ. "Свердло опт." - Рекомендований оптимальний діаметр для більшості ЛДСП. "Свердло шийки" - діаметр розширення для гладкої шийки (верхня частина отвору). «Відст. від краю» - мінімальний відступ від краю прохідної деталі.
|
Розмір |
D зовн. |
D тіла |
Свердло мін. |
Свердло опт. |
Свердло шийки |
Відст. від краю |
Застосування |
|
5×40 |
5.0 |
4.4 |
3.0 |
3.5 |
7 |
8–10 мм |
ЛДСП 10-12 мм; тонкі панелі МДФ; мінімальне розщеплення волокон |
|
5×50 |
5.0 |
4.4 |
3.0 |
3.5 |
7 |
8–10 мм |
ЛДСП 12-16 мм; компактні ящики; тонкі рамкові елементи |
|
6.3×50 |
6.3 |
4.4 |
4.5 |
5.0 |
7 |
12–14 мм |
Найпопулярніший! Стандарт для ЛДСП 16 мм; корпусні меблі |
|
6.4×50 |
6.4 |
4.5 |
4.5 |
5.0 |
7 |
12–14 мм |
Аналог 6.3×50; взаємозамінний; деякі виробники ЄС |
|
7×40 |
7.0 |
5.0 |
5.0 |
5.5 |
8 |
12–15 мм |
ЛДСП 16 мм; короткий; для вузьких деталей із маленьким торцем |
|
7×50 |
7.0 |
5.0 |
5.0 |
5.5 |
8 |
12–15 мм |
ЛДСП 16-18 мм; стандарт для масивних вузлів |
|
7×60 |
7.0 |
5.0 |
5.0 |
5.5 |
8 |
12–15 мм |
ЛДСП 18 мм; МДФ 18-22 мм; посилений вузол |
|
7×70 |
7.0 |
5.0 |
5.0 |
5.5 |
8 |
12–15 мм |
ЛДСП 22 мм; масивні полиці та боковини шаф |
|
💡Найшвидший спосіб підібрати свердло під конфірмат Візьміть конфірмат і прикладіть до нього свердло збоку. Свердло повинне перекривати тільки тіло стрижня (без різьблення) — це потрібний діаметр. Якщо свердло збігається із зовнішнім діаметром різьблення — воно надто широке. Для конфірматів 6.3×50 та 7×50: обидва найчастіше підходять під свердло 5 мм. |
Конфірматне свердло vs три окремі: що вибрати?
|
Параметр |
3 свердла по черзі |
Конфірматне свердло (ступінчасте) |
Коментар |
|
Кількість інструментів |
3 свердла + зенкер |
1 свердло |
Конфірматне - «3 в 1»: свердління + шийка + зенкування |
|
Швидкість (100 отворів) |
~60–90 хв. |
~20–30 хв. |
Конфірматне в 3 рази швидше на великих обсягах |
|
Точність збігу осей |
Ризик усунення між кроками |
Одна вісь – одна операція |
Конфірматне не змінює положення між кроками |
|
Якість країв ЛДСП |
Хороше при гострих свердлах |
Відмінне (гострий тонкий наконечник) |
Спеціальна геометрія наконечника мінімізує сколи |
|
Вартість початкова |
Низька (3 дешевих свердла) |
Середня (1 спец. свердло) |
При великому обсязі - конфірматне виграє з часом |
|
Коли вибрати? |
1–5 з'єднань, немає конфірматного |
Від 6+ з'єднань; постійне збирання меблів |
Для домашнього складання 1 шафи - обидва варіанти ОК |
Покрокова інструкція свердління обома методами
Ключовий момент обох методів: розмітка від краю = 1/2 товщини торцевої деталі. Для стандартної ЛДСП 16 мм це 8 мм. Свердління завжди строго перпендикулярно поверхні – будь-який нахил дасть видимий зазор у шві.
|
№ |
Крок |
Дія |
Контроль |
|
Метод 1 — три свердла |
|||
|
1 |
Розмітка |
Відступ від краю = 1/2 товщини торцевої деталі (для ЛДСП 16 мм = 8 мм) |
Від торців деталі відступ ≥ 50 мм; розмітити обидві деталі одночасно |
|
2 |
Свердл. 1 — всю довжину |
Свердло = діаметр тіла конфірмату (для 7×50 → 5 мм); наскрізь обидві деталі на всю довжину конфірмату |
Деталі зафіксувати струбциною; свердло строго перпендикулярно |
|
3 |
Свердл. 2 - шию |
Розсвердлити верхній отвір свердлом 7 мм на глибину довжини шийки конфірмату (≈ 9 мм) |
Обмежувач глибини обов'язковий - не засвердлити надто глибоко |
|
4 |
Зенкування |
Зенкером або широким свердлом підготувати конусне гніздо під потайну головку |
Глибина зенковки: головка врівень або нижче поверхні на 0.5 мм |
|
5 |
Закручування |
Закрутити конфірмат ключем HEX 4 мм (або насадкою на шуруповерт) |
Не затягувати надміру - ЛДСП трісне; зупинити, коли деталі щільно притиснуті |
|
Метод 2 - конфірматне свердло (рекомендується) |
|||
|
1 |
Розмітка |
Те саме: відступ від краю = 1/2 товщини торцевої деталі; відступ від торців ≥ 50 мм |
Накернити місце свердління шилом - наконечник не їде |
|
2 |
Один прохід конфірматним свердлом |
Конфірматний свердло 5 мм (для 6.3×50) або 5 мм (для 7×50) за один прохід: різьбовий отвір + шийка + зенкування |
Свердло має зупинитися, коли зенковка заглибилася на потрібну глибину |
|
3 |
Закручування |
Ключ HEX 4 мм чи насадка; момент — «відчуття» |
Зупинитись при щільному приляганні деталей; не доводити до хрускоту |
|
🚫Ніколи не свердліть ДСП без підкладки При виході свердла з торця чи пласти ЛДСП без підкладки знизу – ламінат відколюється по периметру отвору. Підкладіть обрізок ЛДСП під деталь у місці свердління. Це правило є критично важливим при свердлінні пластової деталі (горизонтальної полиці) — саме там сколи найбільш помітні на готових меблях. |
Вибір конфірмату за матеріалом та товщиною плити
|
Матеріал |
Конфірмат |
Режим |
Примітка |
|
ЛДСП 16 мм |
6.3×50 або 7×50 |
Стандарт |
Відступ від краю 8 мм (= 1/2 × 16 мм); оптимальне зачеплення |
|
ЛДСП 18 мм |
7×50 або 7×60 |
Стандарт/посилений |
Відступ від краю 9 мм; для важких полиць – 7×60 |
|
ЛДСП 22 мм |
7×70 |
Посилений |
Відступ від краю 11 мм; для масивних корпусних вузлів |
|
ЛДСП 10–12 мм |
5×40 або 5×50 |
Тонкий |
Відступ від краю 5-6 мм; тонкий матеріал - ризик розколу при зміщенні |
|
МДФ 16–18 мм |
6.3×50 або 7×50 |
Стандарт |
МДФ щільніше ЛДСП → свердло мін. на 0.2 мм ширше vs ЛДСП |
|
Масив дерева |
Конфірмат НЕ рекомендований |
— |
Для масиву – шурупи по дереву або меблевий болт; конфірмат рве волокна |
|
Фанера 18 мм |
7×50 (Обережно) |
Обережно |
Фанера розшаровується під час свердління без підкладки під зворотний бік |
5 помилок під час свердління під конфірмат
|
Помилка |
Наслідок |
Рішення |
|
Свердло занадто широке (= зовнішньому діаметру різьблення) |
Різьблення конфірмату не захоплює матеріал → конфірмат провертається, не стягуючи деталі → з'єднання без зусилля затягування |
Свердло = діаметр тіла без різьблення: для 6.3×50 → 4.5 мм, для 7×50 → 5 мм. Формула: d_свердло ≈ 0.7 × D_нар. |
|
Свердло занадто вузьке |
Конфірмат при вкручуванні розколює плиту по торцю → ЛДСП розшаровується → з'єднання руйнується ще при монтажі |
Для ЛДСП 16 мм: оптимальне свердло 4.5-5.0 мм. Якщо матеріал щільний (МДФ) 5.0 мм, якщо пухкий ЛДСП 4.5 мм |
|
Відступ від краю менше 8 мм (для ЛДСП 16 мм) |
Конфірмат потрапляє в тендітну зону краю ЛДСП → розкол торцевої або пластової частини під час затягування |
Відступ = 1/2 товщини торцевої деталі: ЛДСП 16 мм 8 мм, ЛДСП 18 мм 9 мм, ЛДСП 22 мм 11 мм |
|
Свердління без фіксації деталей |
Деталі зміщуються при свердлінні отвори в пласті і торці не збігаються по осі конфірмат йде під кутом видимий нерівний шов |
Обидві деталі зафіксувати кутовою струбциною перед свердлінням; для точного збігу - кондуктор або шаблон |
|
Надмірна затяжка конфірмату |
ЛДСП у місці контакту з головкою конфірмату стискається і тріскає по ламінату → згодом з'єднання слабшає; ламінат відшаровується навколо головки |
Затягувати до щільного прилягання деталей; з появою хрускоту чи опору — зупинитися. Шуруповерт: момент 3–5 Н·м або ручний ключ HEX 4 мм |
|
✅ Чек-лист перед збиранням меблів на конфірмати 1. Перевірити розмір конфірмату → підібрати свердло за таблицею (для 6.3×50 → 4.5 мм, для 7×50 → 5 мм). 2. Розмітити відступ від краю = 1/2 товщини торцевої деталі. 3. Зафіксувати обидві деталі струбциною. 4. Підкласти обрізок ЛДСП під місце виходу свердла. 5. Свердлити перпендикулярно. 6. Затягувати до щільного прилягання – без хрускоту. |
