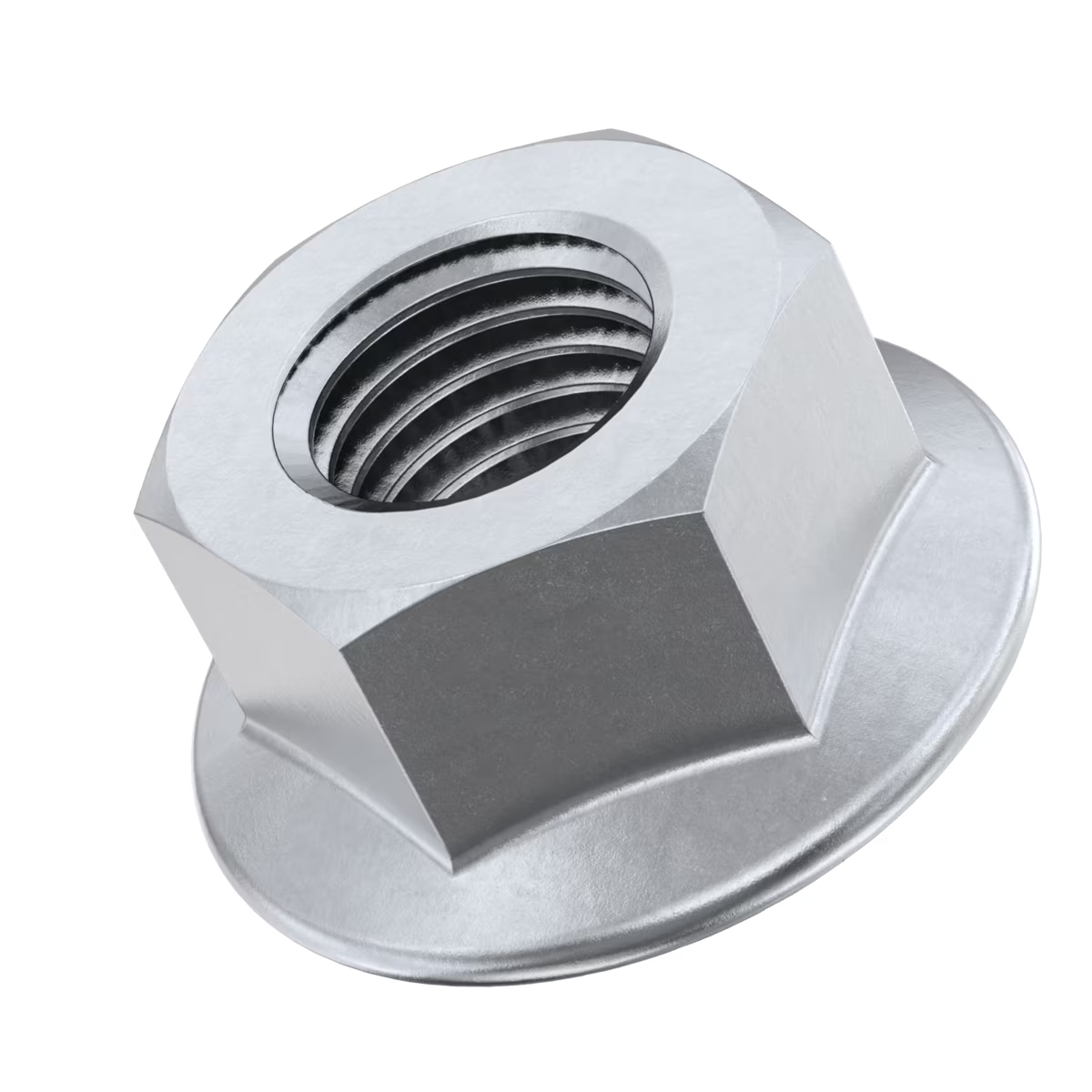

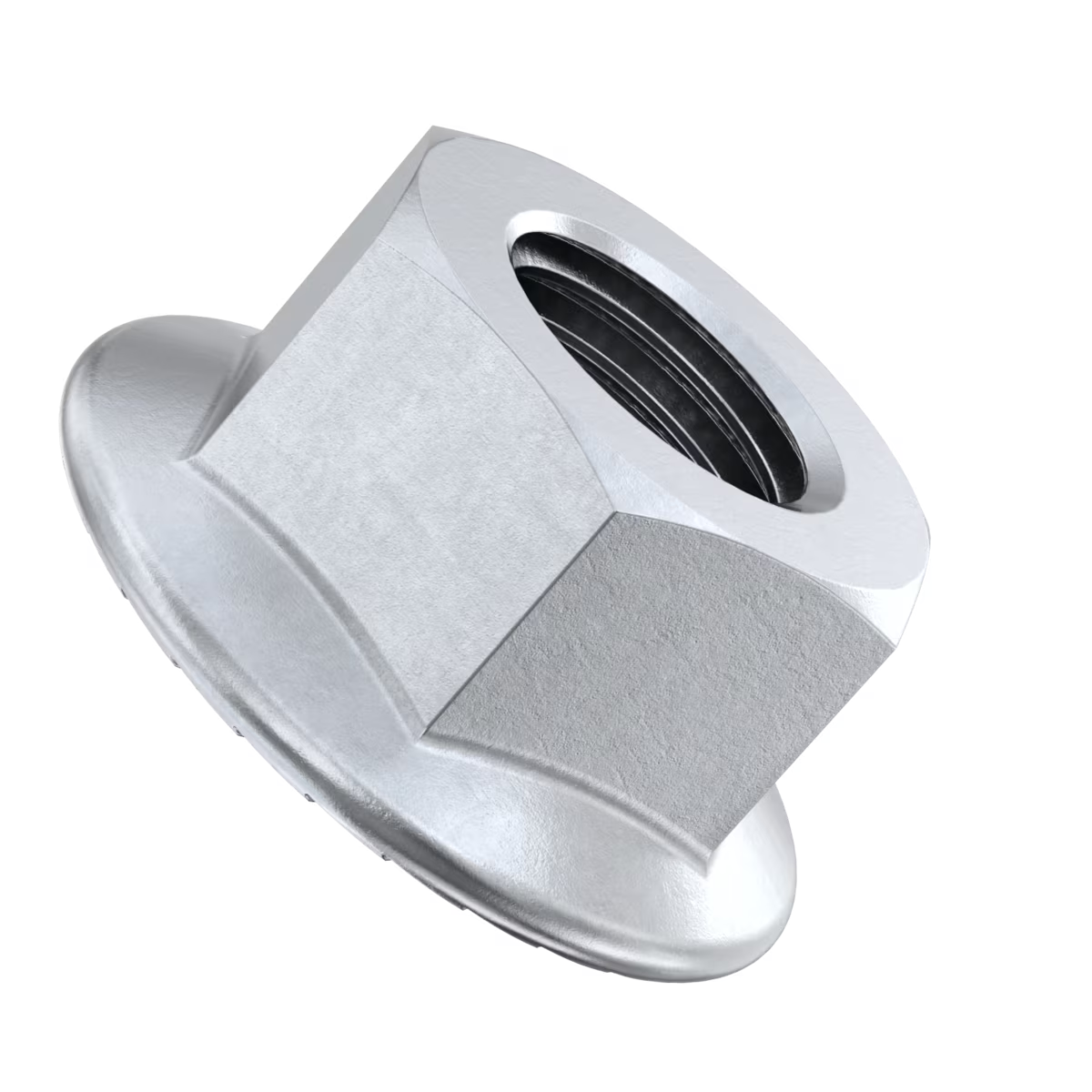

Що являє собою гайка DIN 6923

Гайка DIN 6923 належить до групи фланцевих гайок — кріплення, в якому опорна шайба конструктивно об'єднана з самою гайкою. Збільшений діаметр фланця знижує питомий тиск на з'єднувану деталь і зменшує ризик продавлювання м'яких або тонкостінних матеріалів, а також виключає необхідність підбору й встановлення окремої шайби під час монтажу.

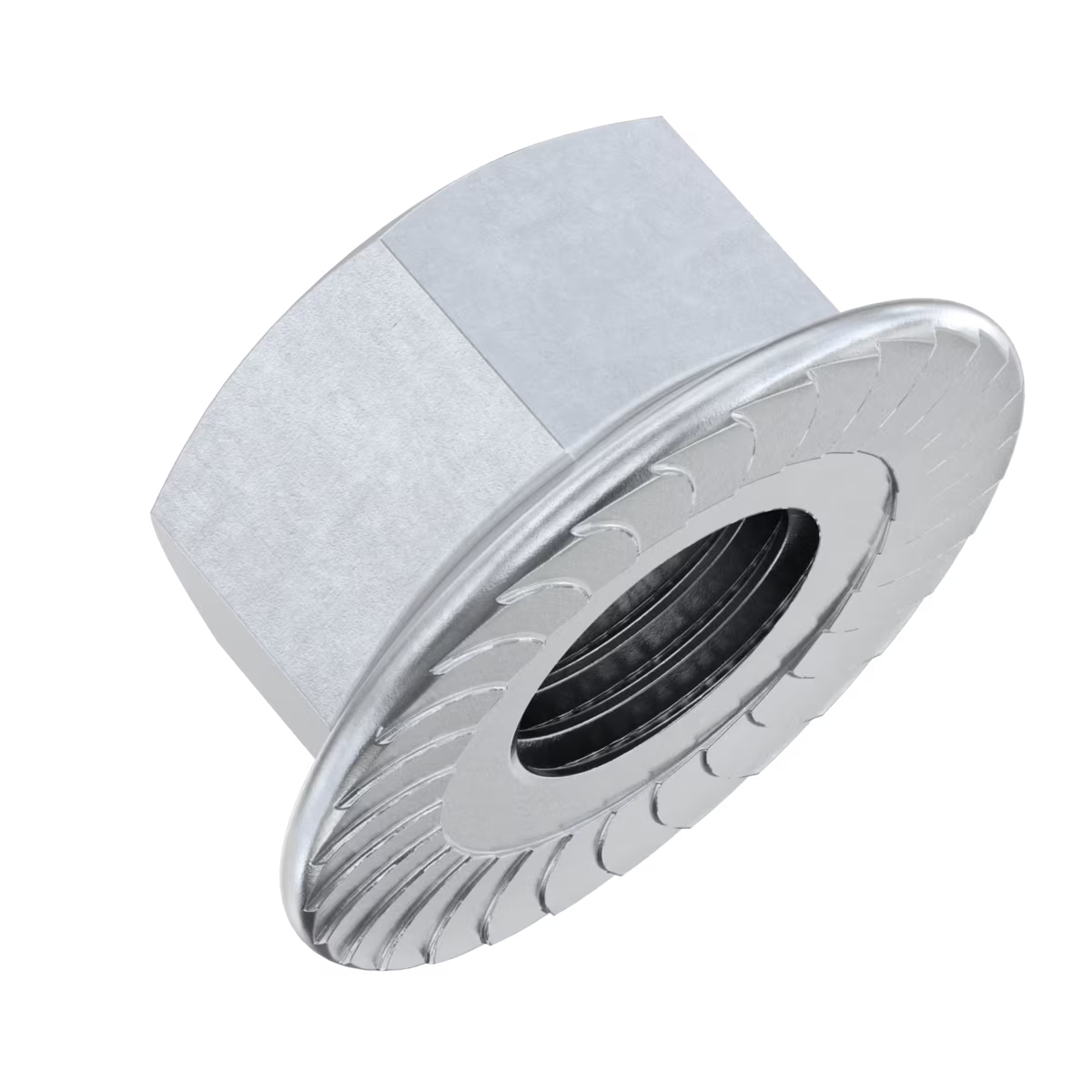

Насічки (зубчики) на нижній поверхні фланця — робочий елемент, який врізається в поверхню деталі під час затягування і створює додаткове тертя, що перешкоджає самовільному відкручуванню гайки під дією вібраційних і динамічних навантажень. Завдяки цьому гайка DIN 6923 часто застосовується замість гайки зі стопорним кільцем або пружинною шайбою (гровером) там, де важлива компактність з'єднання.

  Конструктивні особливості

  Технічні характеристики

  Таблиця розмірів

* Точний діаметр різьби, клас міцності та покриття конкретного артикулу уточнюйте в картці товару на сайті — лінійка може доповнюватися новими позиціями.

  Переваги

• Вбудований фланець замінює окрему шайбу — економія часу та супутнього кріплення під час монтажу
• Зубчики на фланці забезпечують надійний захист від самовільного відкручування без додаткових стопорних елементів
• Рівномірний розподіл навантаження під гайкою знижує ризик продавлювання і деформації з'єднуваної деталі
• Широкий вибір класів міцності (6, 8, 10) і матеріалів (сталь, нержавіюча сталь А2) під різні умови експлуатації
• Компактність з'єднання порівняно з комплектом «гайка + пружинна шайба»
• Сумісність зі стандартними болтами та шпильками з метричною різьбою того самого діаметра/

  На що звернути увагу

• Насічки фланця можуть залишати видимі сліди на декоративних або пофарбованих поверхнях
• Збільшений діаметр фланця потребує більше вільного місця навколо з'єднання, ніж у стандартної шестигранної гайки
• Вартість вища порівняно зі звичайною гайкою DIN 934 та окремою плоскою шайбою
• При багаторазовому відкручуванні та закручуванні стопорний ефект насічок поступово знижується
• Для відповідальних високонавантажених з'єднань важливо точно підбирати клас міцності гайки, що відповідає класу міцності болта/

  Сфери застосування

• Складання металоконструкцій і сталевих каркасів
• Кріплення вузлів і агрегатів у машинобудуванні та верстатобудуванні
• Автомобільна та сільськогосподарська техніка — вузли, що піддаються вібраційним навантаженням
• Монтаж інженерного та промислового обладнання в парі з болтами та шпильками DIN 6921
• З'єднання, де важливо виключити самовільне відкручування без використання додаткових пружинних шайб або контргайок

  Монтаж — покрокова інструкція

1. Підбір гайки. Визначте необхідний діаметр різьби і клас міцності гайки, що відповідає класу міцності болта або шпильки в з'єднанні.
2. Суміщення деталей. Сумістіть отвори з'єднуваних елементів і встановіть болт або шпильку з різьбовою частиною, що виступає для накручування гайки.
3. Накручування гайки. Накрутіть гайку зубчастим фланцем до поверхні деталі до щільного дотику фланця з матеріалом.
4. Затягування. Затягніть гайку шестигранним ключем або торцевою головкою відповідного розміру із зусиллям, що відповідає класу міцності різьбового з'єднання.
5. Контроль насічок. Переконайтеся, що зубчики фланця щільно врізалися в поверхню деталі, забезпечуючи стопоріння з'єднання.
6. Перевірка з'єднання. Переконайтеся у відсутності люфту і надійності затягування; при роботі з відповідальними вузлами зафіксуйте момент затягування в документації.

  Корисні поради

• Завжди підбирайте гайку того самого класу міцності, що й болт, — інакше міцність з'єднання буде обмежена слабшим елементом
• На декоративних і пофарбованих поверхнях використовуйте прокладну шайбу під гайку, щоб уникнути видимих слідів від насічок
• Не використовуйте одну й ту саму гайку повторно у відповідальних вузлах після багаторазового відкручування — стопорний ефект насічок знижується
• Дотримуйтесь рекомендованого виробником моменту затягування — як недостатнє, так і надмірне затягування знижують надійність з'єднання/
