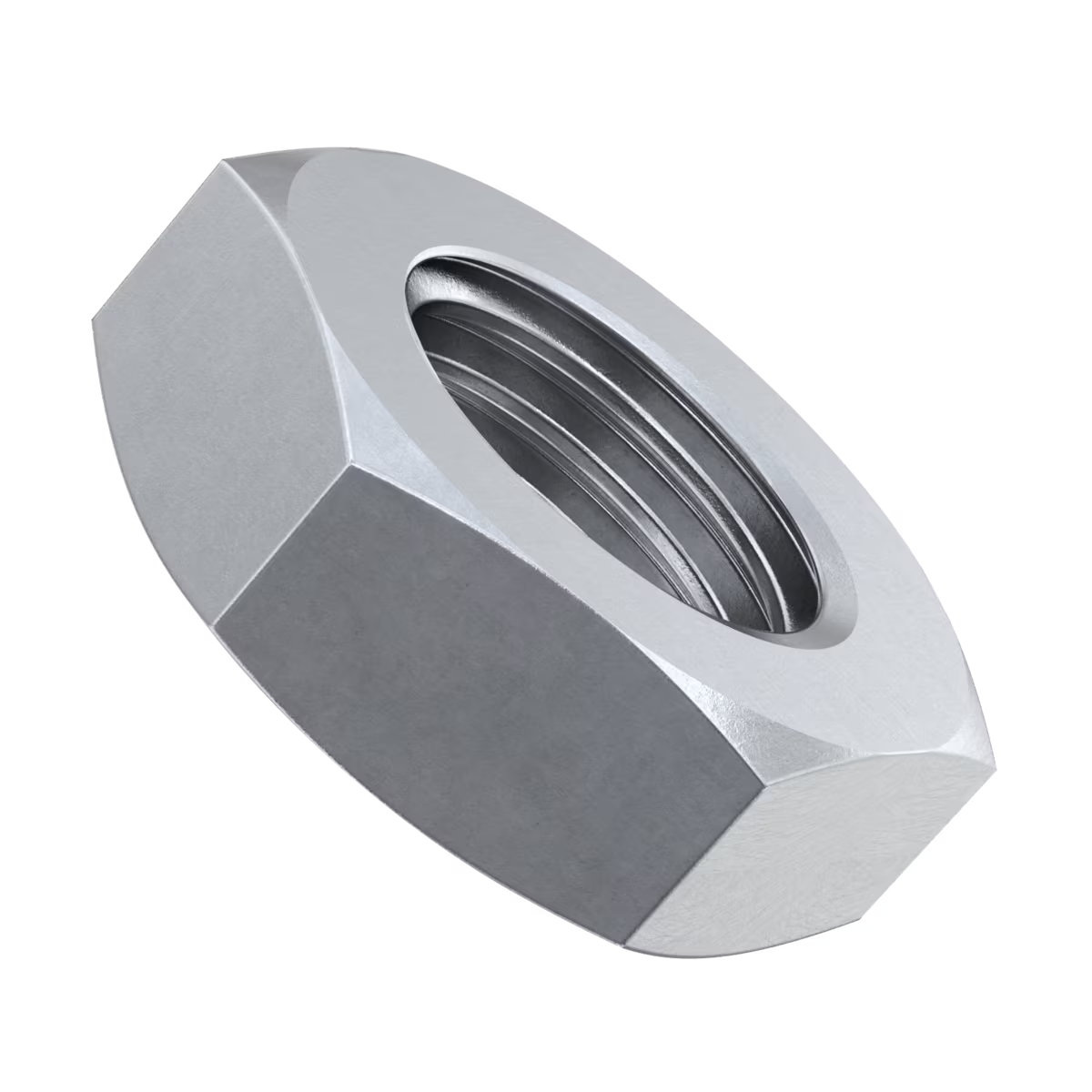

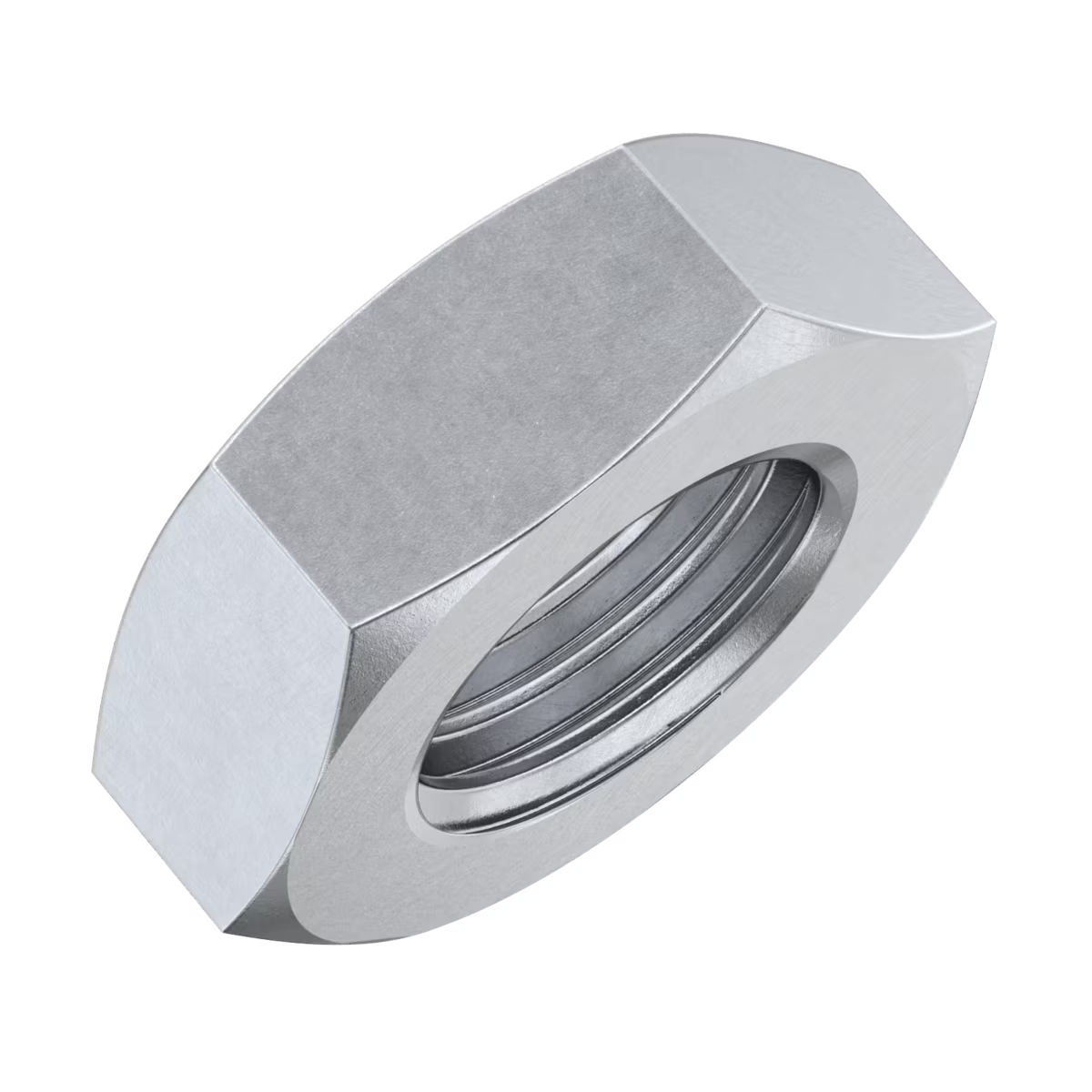

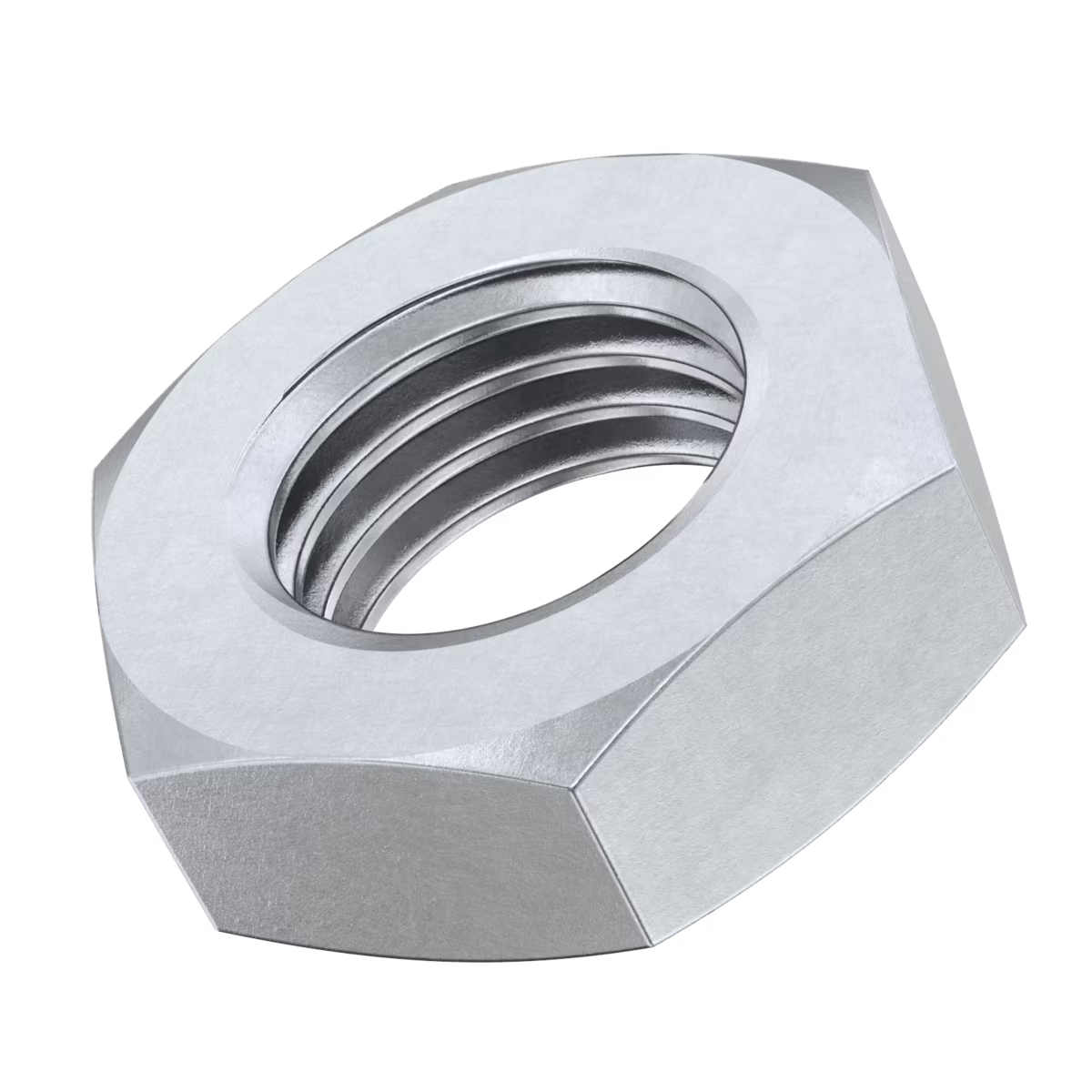

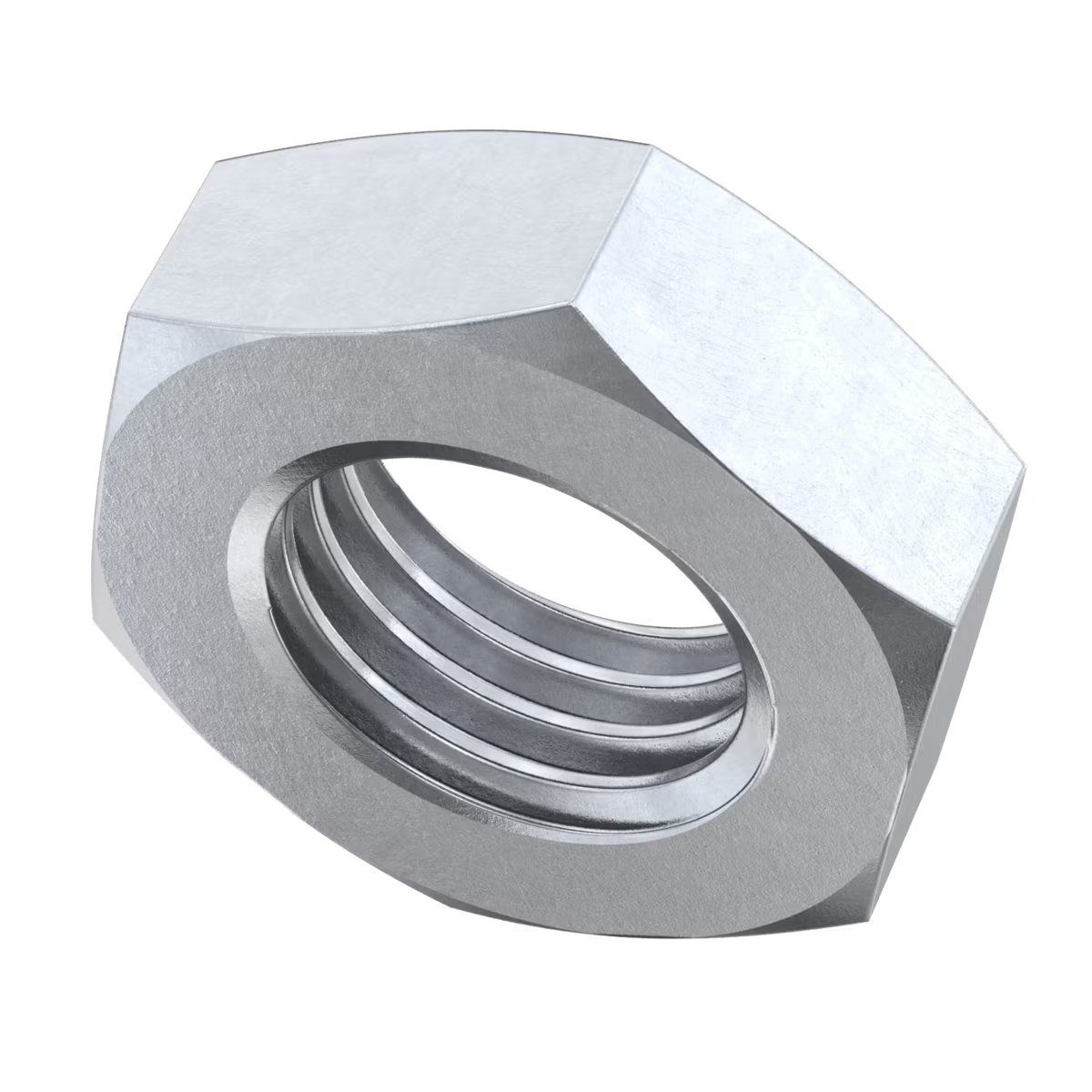

DIN 936 Гайка низька M8, кл.4, ЦБ, упаковка 1200 шт.
DIN 936 Гайка низька M8, кл.4, ЦБ, упаковка 1200 шт.
| Розмір |
|
| Діаметр |
|
| Матеріал |
|
| Клас міцності |
|
| Покриття |
|
Самовивіз з оптового складу компанії
Наш логістичний партнер Нова Пошта
- Адресна доставка по всій Україні
- Самовивіз з поштомату «Нова пошта» (до 20кг)
- Самовивіз з відділення «Нова пошта»
- Оплата на реквізити (згідно з рахунком або умов індивідуального договору)
- Оплата на сайті платіжною карткою
- Післяплата при отримані
Обмін/повернення протягом 14 днів
Контроль якості продукції
Зображені фото є умовні, колір, форма та інші деталі можуть відрізнятись в залежності від партії
Гайка DIN 936 низька шестигранна (контргайка) — кріпильний елемент, за конструкцією ідентичний звичайній шестигранній гайці DIN 934, але з приблизно вдвічі меншою висотою профілю. Ширина під ключ у низької гайки повністю збігається зі стандартною гайкою того самого діаметра, що дозволяє використовувати той самий гайковий ключ або торцеву головку.
Основне призначення гайки DIN 936 — контрувальна (стопорна) функція: вона накручується другою, поверх основної робочої гайки або регулювального елемента, і затягується «врозпір», запобігаючи самовільному відкручуванню з'єднання під дією вібрації. Також низькі гайки застосовують парами там, де важливо обмежити висоту різьбового з'єднання або створити швидкоз'ємний вузол.
Виготовляється з конструкційної сталі класів міцності 04, 05, 8 і 10 з цинковим покриттям, а також з нержавіючої сталі А2 — для умов підвищеної вологості та корозійного навантаження.
Детальний опис
Що являє собою гайка DIN 936
DIN 936 — стандарт, що встановлює вимоги до низьких шестигранних гайок (аналоги — ISO 4035, ISO 4036) з метричною різьбою з крупним і дрібним кроком. За зовнішнім виглядом і розміром під ключ гайка повністю повторює звичайну гайку DIN 934, однак її висота становить приблизно 0,5–0,6 від номінального діаметра різьби — замість повноцінних 0,8 діаметра у стандартної гайки.
Така зменшена висота робить гайку DIN 936 ідеальним елементом для контрування різьбових з'єднань: вона встановлюється поверх основної гайки і затягується моментом, що створює взаємний розпір різьби між двома гайками, що надійно блокує з'єднання від розкручування без використання додаткових стопорних шайб чи клейових фіксаторів різьби.

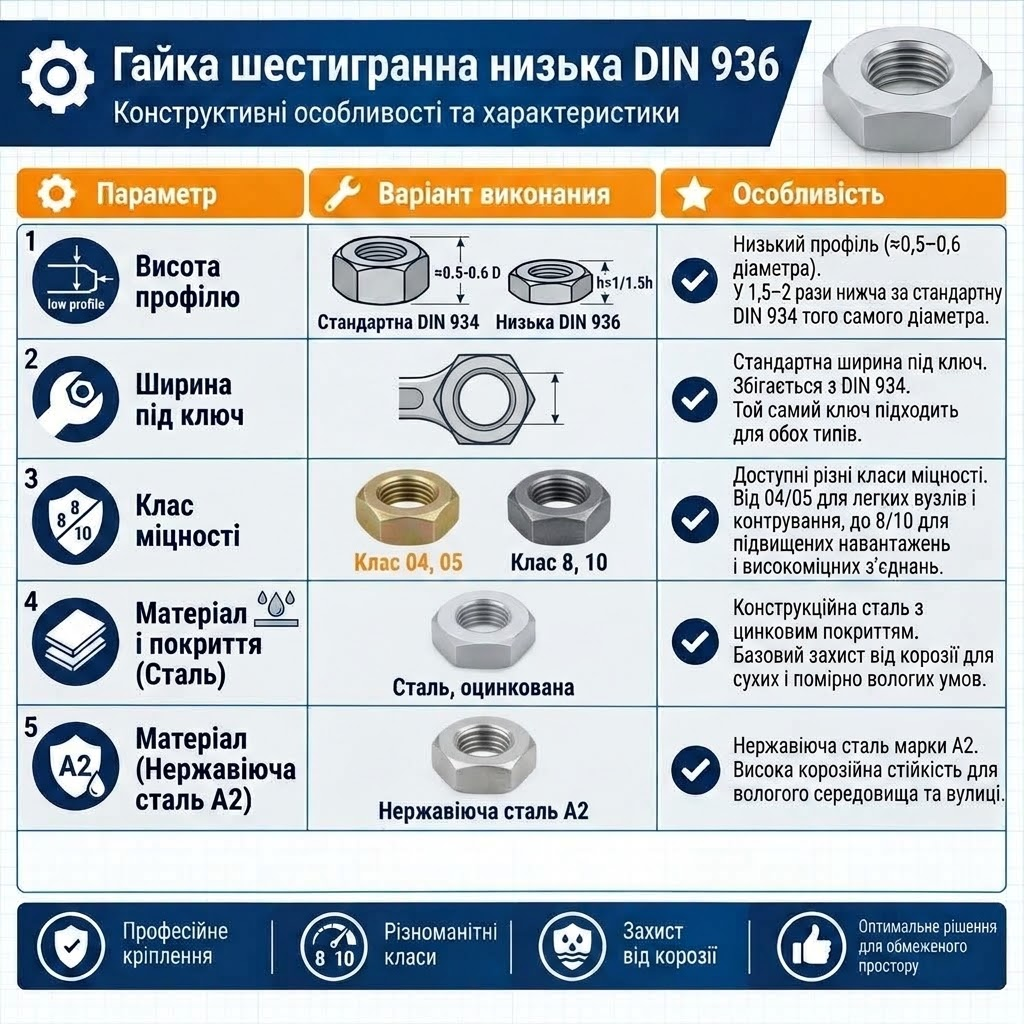

Конструктивні особливості
|
Параметр |
Варіант виконання |
Особливість |
|---|---|---|
|
Висота профілю |
Знижена (≈0,5–0,6 діаметра) |
У 1,5–2 рази нижча за стандартну гайку DIN 934 того самого діаметра |
|
Ширина під ключ |
Збігається з DIN 934 |
Той самий ключ підходить для стандартної і низької гайки |
|
Клас міцності |
04, 05 / 8, 10 |
Легкі вузли і контрування / підвищені навантаження, високоміцні з'єднання |
|
Матеріал / покриття |
Сталь, цинк |
Базовий захист від корозії для сухих і помірно вологих умов |
|
Матеріал / покриття |
Нержавіюча сталь А2 |
Висока корозійна стійкість для вологого середовища та вулиці |
Технічні характеристики
|
Параметр |
Значення |
|---|---|
|
Стандарт |
DIN 936 (аналог ISO 4035, ISO 4036) |
|
Форма |
Шестигранна, зниженої висоти |
|
Тип різьблення |
Метрична, права (можливе виконання з лівою різьбою), повна |
|
Клас міцності (сталь) |
04, 05, 8, 10 |
|
Матеріал (нержавіюча сталь) |
А2 (аналог AISI 304) |
|
Покриття (сталь) |
Цинк білий / жовтий цинк / без покриття |
|
Поширена назва |
Контргайка, стопорна гайка (Lock nut) |
|
Діапазон діаметрів різьби |
від M6 до M52 (за стандартом; в наявності — типові розміри) |

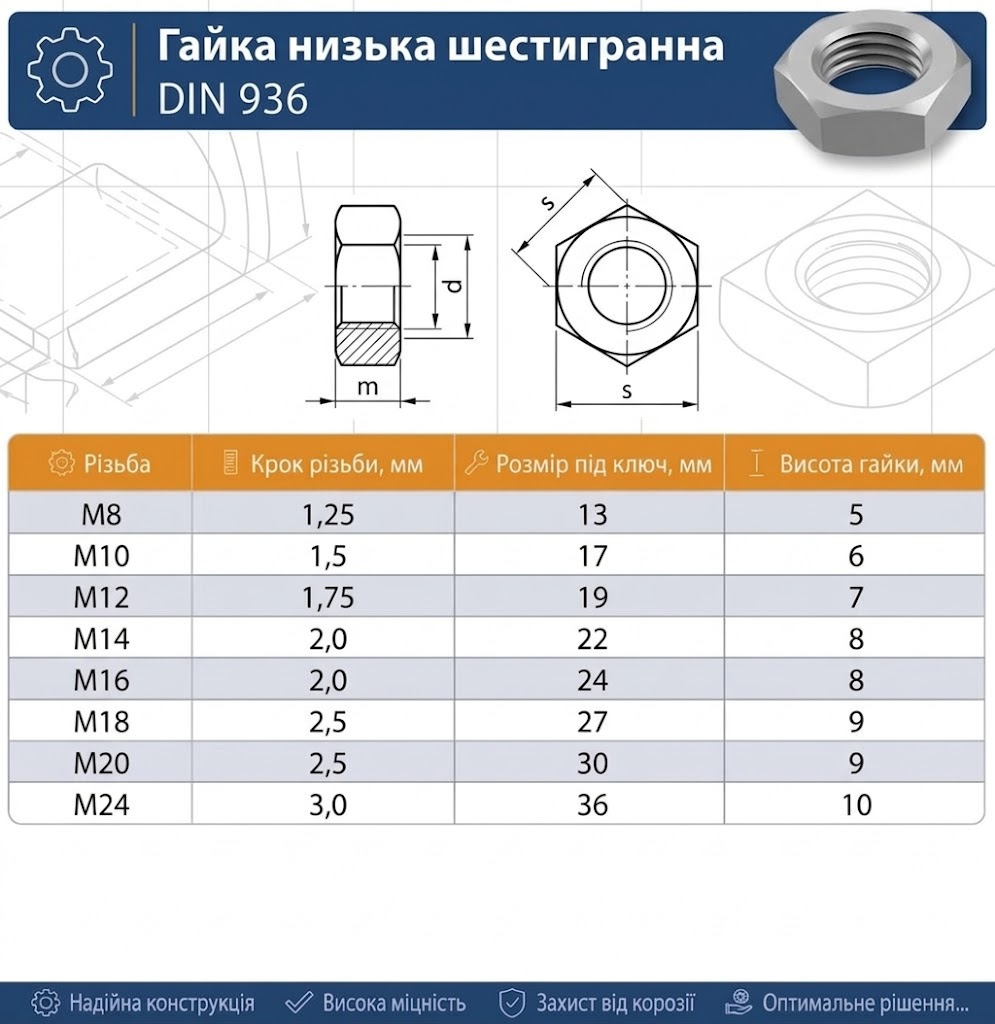

Таблиця розмірів
|
Різьба |
Крок різьби, мм |
Ключ під гайку (S), мм |
Висота гайки, мм |
|---|---|---|---|
|
M8 |
1,25 |
13 |
5 |
|
M10 |
1,5 |
17 |
6 |
|
M12 |
1,75 |
19 |
7 |
|
M14 |
2,0 |
22 |
8 |
|
M16 |
2,0 |
24 |
8 |
|
M18 |
2,5 |
27 |
9 |
|
M20 |
2,5 |
30 |
9 |
|
M24 |
3,0 |
36 |
10 |
* Точний діаметр різьби, клас міцності та покриття конкретного артикулу уточнюйте в картці товару на сайті — лінійка може доповнюватися новими позиціями.
Переваги
- Надійне контрування різьбового з'єднання без додаткових стопорних шайб, шплінтів чи клейових фіксаторів
- Сумісність за розміром під ключ зі стандартною гайкою DIN 934 того самого діаметра — не потрібен окремий інструмент
- Менша висота економить місце у вузлах з обмеженим простором за довжиною різьби
- Можливість використання в парі стандартної та низької гайки для швидкоз'ємних і регульованих з'єднань
- Широкий вибір класів міцності та матеріалів (сталь, нержавіюча сталь А2) під різні умови експлуатації
- Економічність — менша витрата металу на одиницю виробу порівняно зі стандартною гайкою.
На що звернути увагу
- Зменшена висота різьбового зачеплення знижує несучу здатність гайки порівняно зі стандартною — не призначена для самостійної роботи у сильнонавантажених силових з'єднаннях
- Потребує точного дотримання послідовності та моменту затягування при використанні в парі з основною гайкою, інакше контрувальний ефект буде неповним
- Менша площа опорної поверхні під ключ за висотою ускладнює захоплення при роботі в стиснених умовах
- Не замінює повноцінну самоконтрящу гайку (з нейлоновою вставкою) там, де потрібне контрування одним елементом без другої гайки
- При використанні низької гайки як єдиного кріплення необхідно переконатися, що розрахункове навантаження не перевищує її несучу здатність.

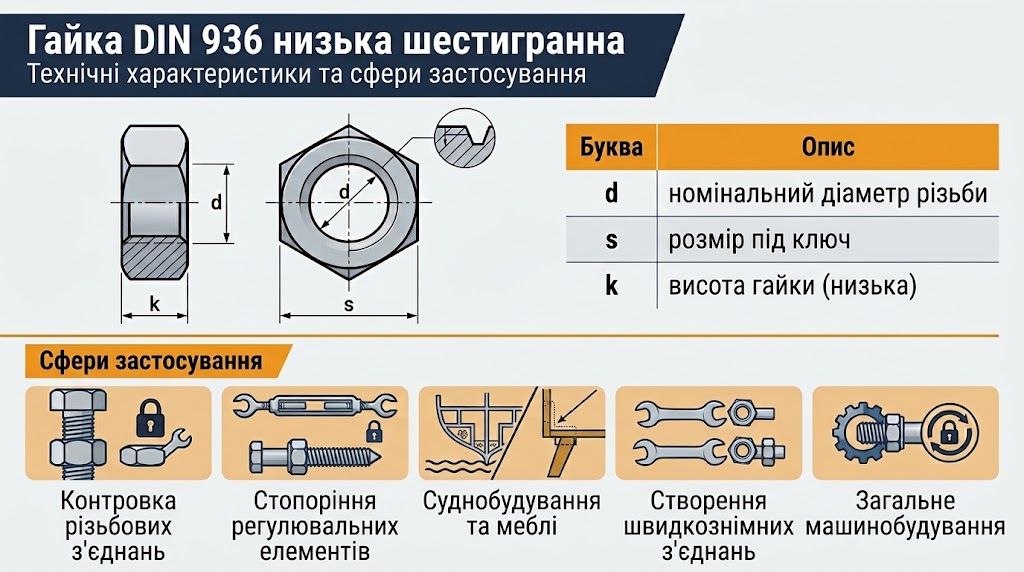

Сфери застосування
- Контрування різьбових з'єднань у машинобудуванні, приладобудуванні та автомобільній техніці
- Стопоріння регулювальних елементів — натяжних муфт, штоків, регулювальних гвинтів
- Суднобудування та виробництво меблів — вузли, де важлива компактність з'єднання за висотою
- Створення швидкоз'ємних різьбових з'єднань парою гайок
- Загальне машинобудування та ремонтні роботи, де потрібна додаткова фіксація різьби від самовідкручування.

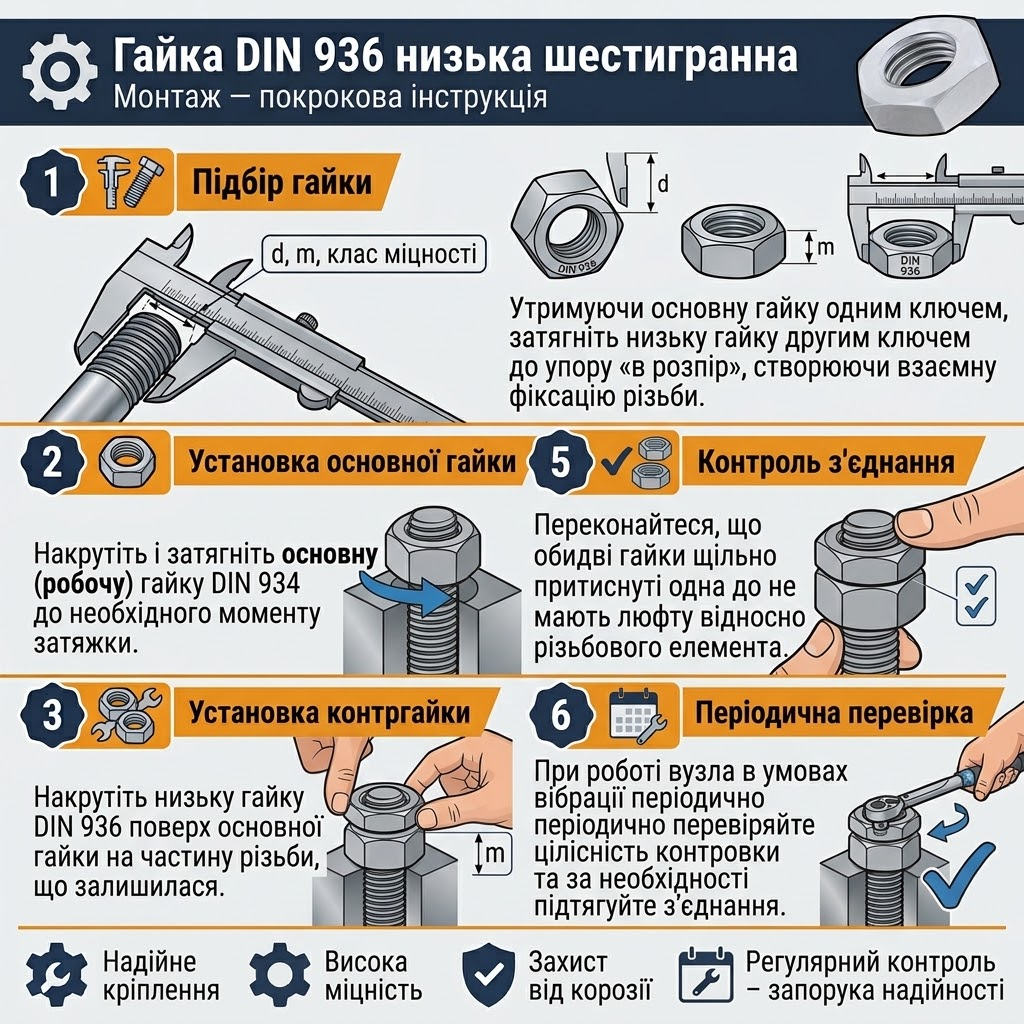

Монтаж — покрокова інструкція
- Підбір гайки. Визначте діаметр різьби і клас міцності низької гайки відповідно до діаметра шпильки, болта або різьбового елемента, який потрібно законтрити.
- Встановлення основної гайки. Накрутіть і затягніть основну (робочу) гайку до потрібного моменту затягування.
- Встановлення контргайки. Накрутіть низьку гайку DIN 936 поверх основної гайки на частину різьби, що залишилася.
- Контрування. Утримуючи основну гайку одним ключем, затягніть низьку гайку другим ключем до упору «врозпір», створюючи взаємну фіксацію різьби між двома гайками.
- Контроль з'єднання. Переконайтеся, що обидві гайки щільно притиснуті одна до одної і не мають люфту відносно різьбового елемента.
- Періодична перевірка. Під час роботи вузла в умовах вібрації періодично перевіряйте цілісність контрування і за потреби підтягуйте з'єднання.
Корисні поради
- Завжди використовуйте два ключі одночасно під час контрування — утримуйте основну гайку нерухомо, затягуючи низьку
- Не застосовуйте низьку гайку як єдине силове кріплення там, де потрібна повна несуча здатність різьбового з'єднання
- Для вологого середовища та зовнішнього застосування обирайте виконання з нержавіючої сталі А2
- Перевіряйте збіг класу міцності гайки і класу міцності болта чи шпильки у відповідальних з'єднаннях
- Для особливо відповідальних вузлів розгляньте додаткове застосування фіксатора різьби разом із контргайкою.
