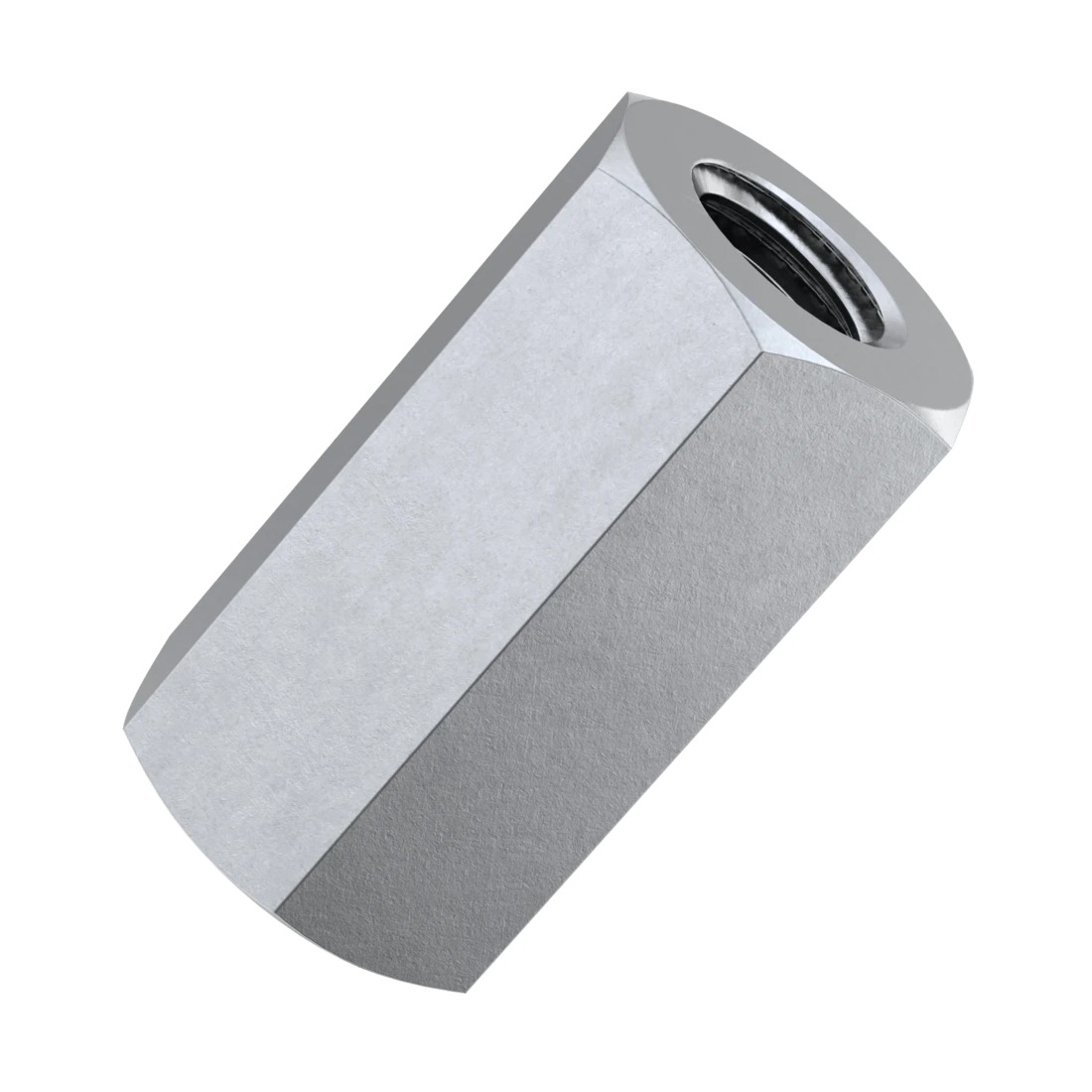

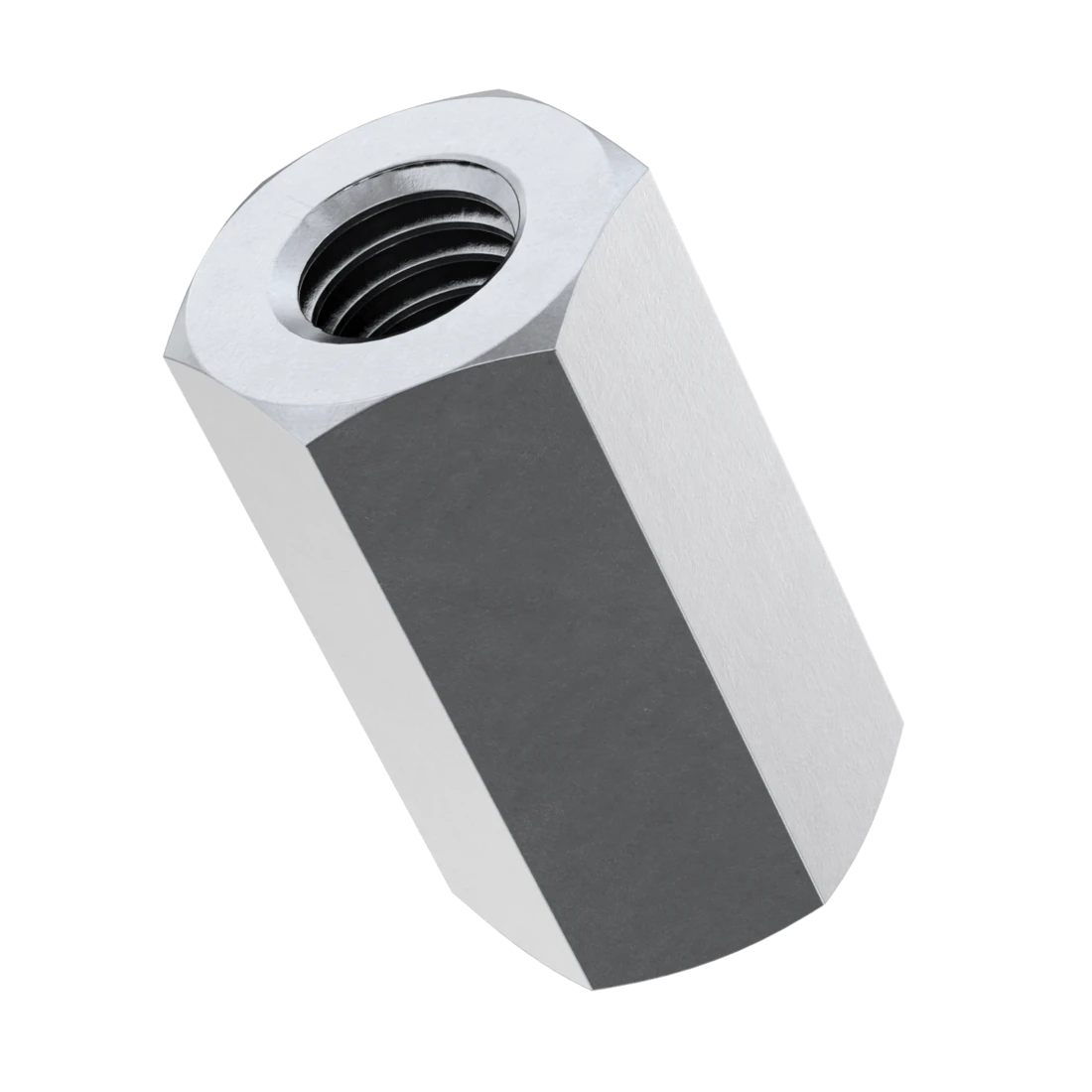

Гайка DIN 6334 З'єднувальна М14х22х42 / 0,250*0,010; кл.міц. 6,0; ЦБ
Гайка DIN 6334 З'єднувальна М14х22х42 / 0,250*0,010; кл.міц. 6,0; ЦБ
| Розмір |
|
| Діаметр |
|
| Довжина |
|
| Покриття |
|
Гайка подовжена оцинкована DIN 6334 призначена для використання як стяжна муфта і сполучний елемент для метричних шпильок нормальної міцності з цинковим покриттям. Вона дозволяє не тільки зростити два відрізки різьбової штанги, але й регулювати слабкість їхнього натягу в конструкціях.
Кріплення випускається в широкому діапазоні діаметрів (М4 - М48) і довжин (12 - 144 мм). Для захисту від корозії він покритий шаром цинку, нанесеним гальванічним способом, що продовжує термін служби на відкритому повітрі та у вологих приміщеннях.
Для роботи із шестигранною різьбовою втулкою можна використовувати стандартний гайковий ключ.
Детальний опис
Гайка подовжена оцинкована DIN 6334 призначена для використання як стяжна муфта і сполучний елемент для метричних шпильок нормальної міцності з цинковим покриттям. Вона дозволяє не тільки зростити два відрізки різьбової штанги, але й регулювати слабкість їхнього натягу в конструкціях.
Кріплення випускається в широкому діапазоні діаметрів (М4 - М48) і довжин (12 - 144 мм). Для захисту від корозії він покритий шаром цинку, нанесеним гальванічним способом, що продовжує термін служби на відкритому повітрі та у вологих приміщеннях.
Для роботи із шестигранною різьбовою втулкою можна використовувати стандартний гайковий ключ.
Призначення та застосування:
Висока гайка сполучна перехідна застосовується для нарощування довжини шпильок або коли потрібен перехід із зовнішнього на внутрішнє різьблення, наприклад, для з'єднання різьбових елементів у системах підвіски (підвісних болтів зі шпильками). Даний вид з'єднувача часто практикується при монтажі повітроводів, кабельних каналів, підвісних стель та трубних хомутів. Для захисту від мимовільного обертання з обох сторін встановлюють контргайки.
Розміри:
|
Резьба |
Высота, m |
Размер под ключ, s |
|
М4 |
12 |
7 |
|
М5 |
15 |
8 |
|
М6 |
18 |
10 |
|
М8 |
24 |
13 |
|
М10 |
30 |
17 |
|
М12 |
36 |
19 |
|
М14 |
42 |
22 |
|
М16 |
48 |
24 |
|
М18 |
54 |
27 |
|
М20 |
60 |
30 |
|
М22 |
66 |
32 |
|
М24 |
72 |
36 |
|
М27 |
81 |
41 |
|
М30 |
90 |
46 |
|
М36 |
108 |
55 |
|
М42 |
126 |
65 |
|
М48 |
144 |
75 |
всі розміри вказані в мм
Як встановити сполучну гайку (МОНТАЖ)
Спосіб встановлення гайки сполучної DIN 6334:
-
За допомогою шестигранного ключа гайку загортають на один кінець сполучної шпильки, але лише до половини.
-
З іншого боку гайки необхідно закрутити іншу шпильку.
-
Щоб кріплення було надійнішим, його можна зафіксувати додатковими гайками, затягнувши муфту з обох боків.
Сфера застосування гайки сполучної DIN 6334
Гайка шестигранна висока DIN 6334 використовується як сполучно-кріпильні елементи при фіксації різьбових з'єднань, підходить для з'єднання шпильок і штифтів із зовнішнім різьбленням. Цей вид гайок частина використовується в машинобудуванні, приладобудуванні, під час будівництва та інших промислово-виробничих цілей. З їх допомогою виконують конструктивні з'єднання, нарощування шпильок, які також мають метричне різьблення. Широке застосування така муфта знайшла у будівництві – її часто використовують для прокладання вентиляції разом із шпильками або болтами.
Супутні товари
-

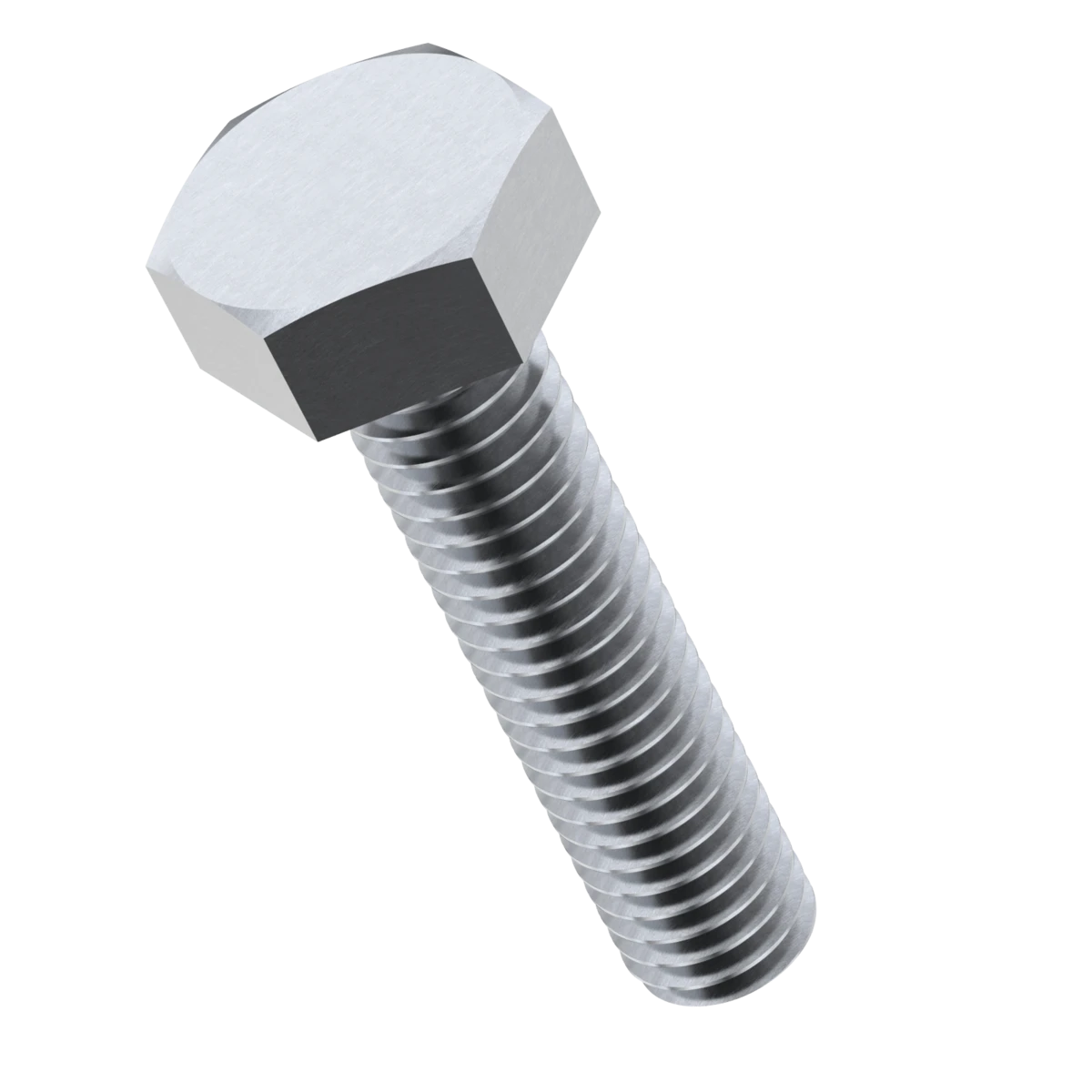

Болт М6х25/6_3,000; DIN 933; кл.міц. 5,8; ЦБПерейти в асортиментКатегорії товарів: Болти Група товарів: Болт DIN 933 Розмір: M6 Стандарт: DIN 933 Розмір під ключ, мм: 10 Діаметр: 6 Довжина: 25 Матеріал: Сталь Тип різьблення: Метрична Тип головки: Шестигранна Вид різьблення: Повна Клас міцності: 5.8 Покриття: Цинк -
