DIN 439 Гайка низька M5, кл.5, оцинкована , упаковка 10 кг
DIN 439 Гайка низька M5, кл.5, оцинкована , упаковка 10 кг
| Розмір |
|
| Діаметр |
|
| Клас міцності |
|
| Покриття |
|
Самовивіз з оптового складу компанії
Наш логістичний партнер Нова Пошта
- Адресна доставка по всій Україні
- Самовивіз з поштомату «Нова пошта» (до 20кг)
- Самовивіз з відділення «Нова пошта»
- Оплата на реквізити (згідно з рахунком або умов індивідуального договору)
- Оплата на сайті платіжною карткою
- Післяплата при отримані
Обмін/повернення протягом 14 днів
Контроль якості продукції
Зображені фото є умовні, колір, форма та інші деталі можуть відрізнятись в залежності від партії

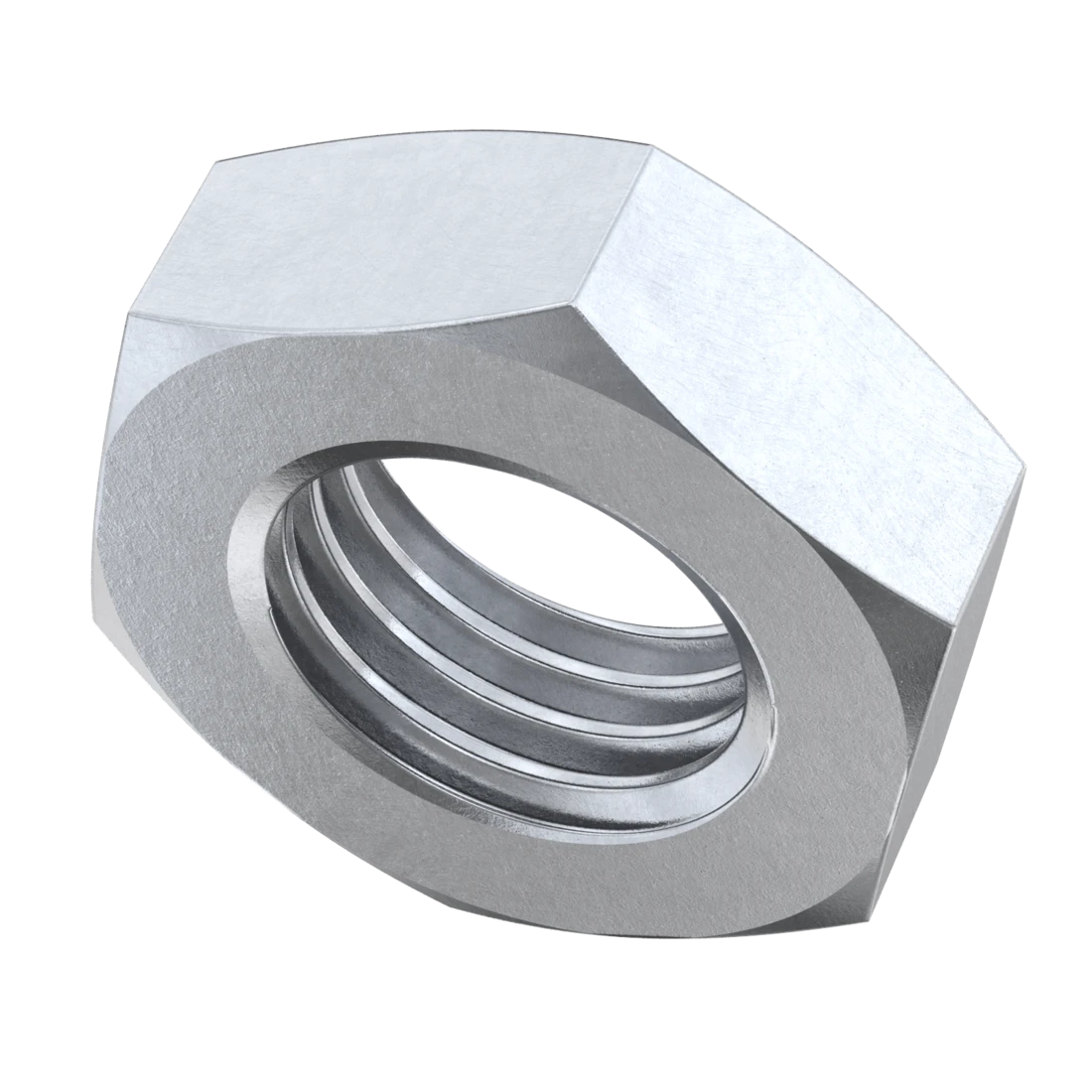

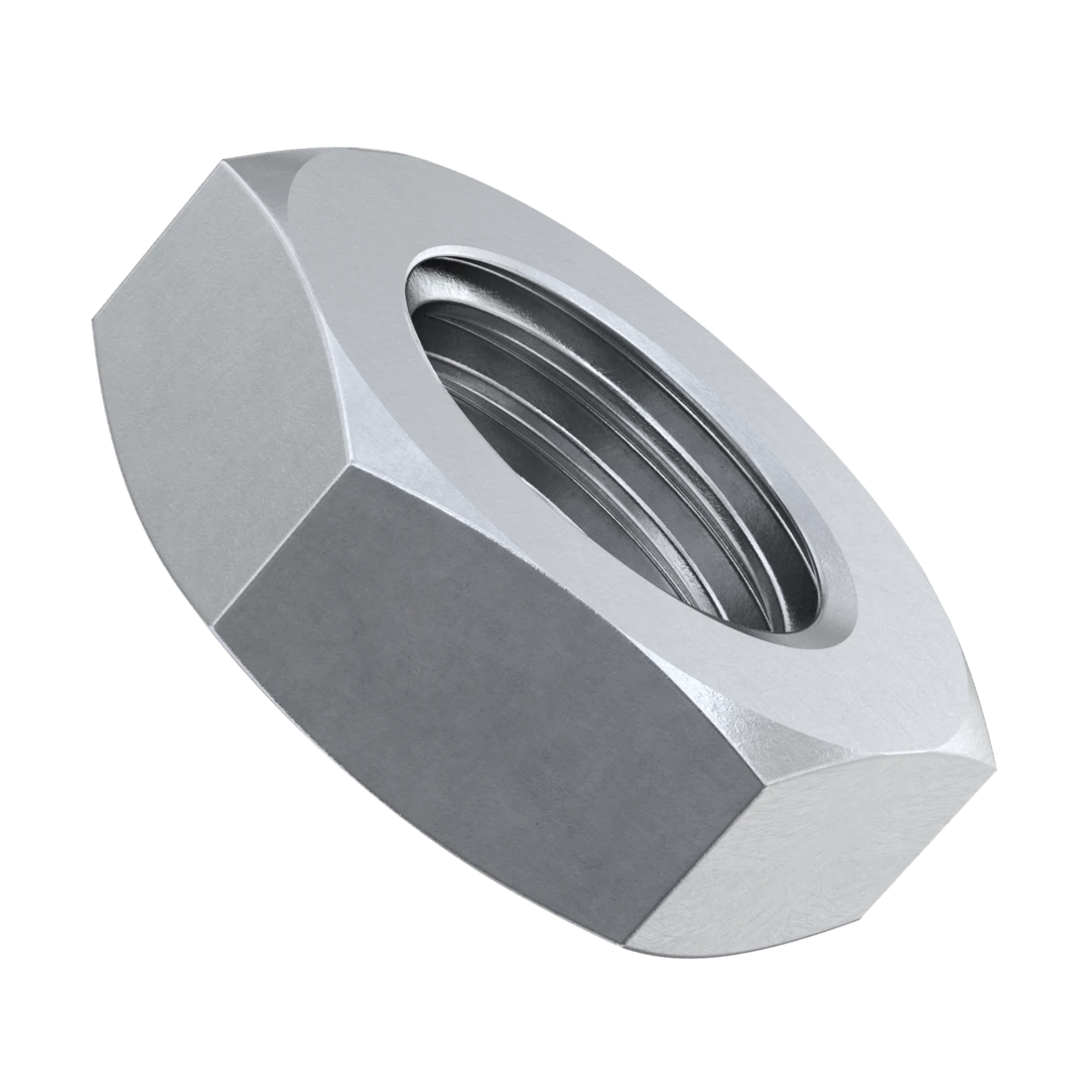

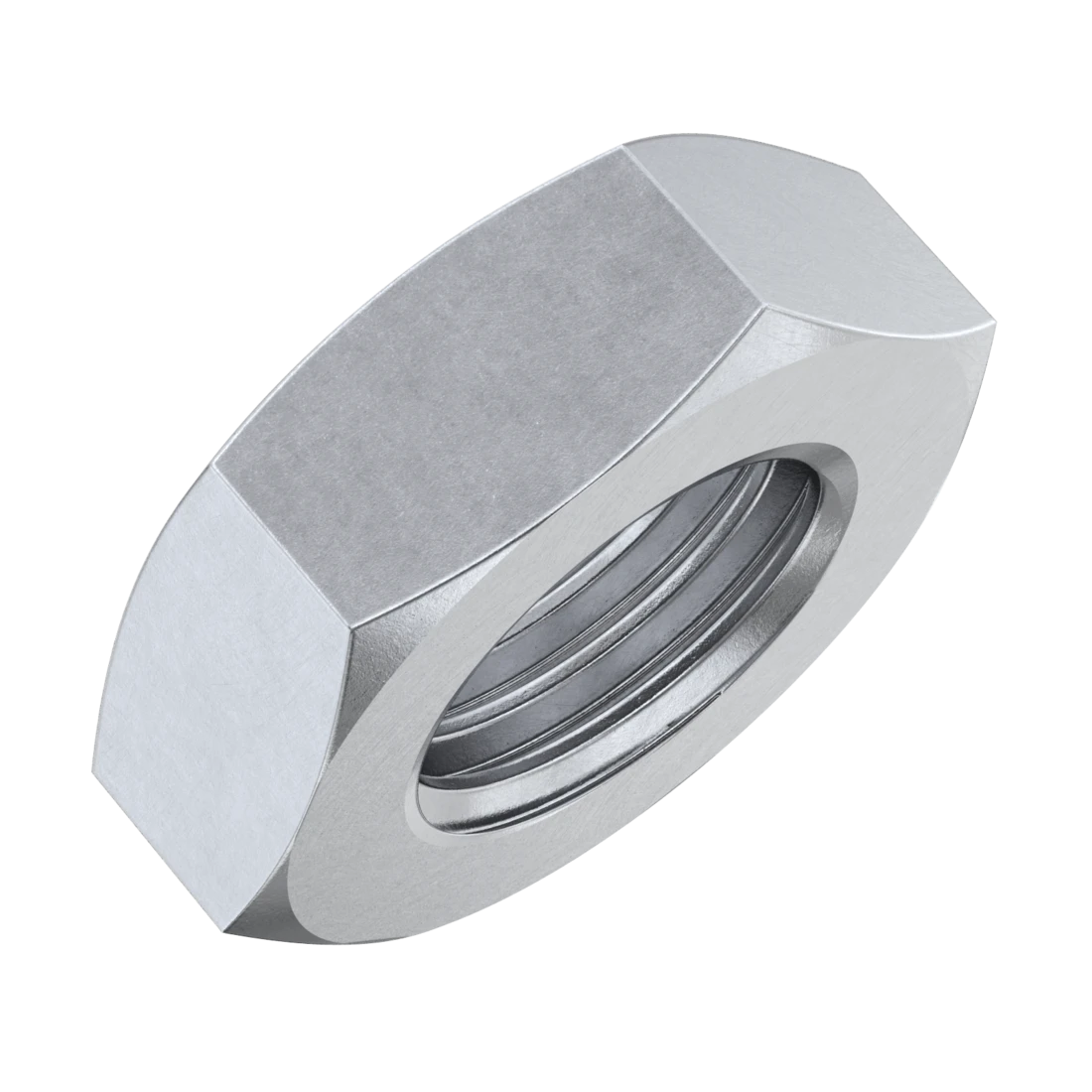

Гайка низька шестигранна DIN 439 – кріпильна деталь шестигранної форми з внутрішнім метричним різьбленням основного (великого) кроку та фасками з обох боків для згладжування кутів. Вона приблизно на третину нижче за аналоги нормальної висоти, тому має менше працюючих витків різьблення і не здатна повною мірою забезпечити здатність навантаження з'єднання.
Шестигранна тонка гайка також відома як контргайка, оскільки часто використовується в парі з повнорозмірними та високими, щоб запобігти їхньому відкручування під впливом вібрації. Широко потрібна при складанні побутової техніки, меблів, різного обладнання. Її використовують для кріплення панелей доступу та легких кріпильних робіт спільно з болтами, гвинтами, шпильками. Для запобігання ризику розвитку корозії експлуатація рекомендована в умовах нормальної вологості.
Детальний опис
Гайка низька шестигранна, без покриття DIN 439 – кріпильна деталь шестигранної форми з внутрішнім метричним різьбленням основного (великого) кроку та фасками з обох боків для згладжування кутів. Вона приблизно на третину нижче за аналоги нормальної висоти, тому має менше працюючих витків різьблення і не здатна повною мірою забезпечити здатність навантаження з'єднання. Призначена для різьбових з'єднань, що не працюють за умов високих навантажень. Підходить для встановлення в малому монтажному просторі або використовується як контргайка.
Характеристики
Стандарт: DIN 439/DIN 936
Зменшена висота (~0,5d).
Вуглецева сталь без покриття – для використання у сухих та хімічно неагресивних умовах.
Клас міцності: 04 (знижена здатність, що несе, напруга від пробного навантаження 380-400 Н/мм²).
Метричне різьблення, великий крок, поле допуску 6Н.
Класи точності: А (для d≤16 мм) та B (для d>16 мм).
Номінальний розмір: від М2 до М52
Матеріал
Для виготовлення сталевої низької контргайки використовувалася високоякісна вуглецева сталь конструкційна з середніми показниками міцності і твердості, без антикорозійного покриття. Міцність виробу відповідає класу 04, де цифра «0» попереджає про нездатність металовиробу брати участь у навантажених з'єднаннях, а «4» - це одна сота частина навантаження, при якій відбудеться зрив різьблення.
Застосування
Шестигранна тонка гайка також відома як контргайка, оскільки часто використовується в парі з повнорозмірними та високими, щоб запобігти їхньому відкручування під впливом вібрації. Широко потрібна при складанні побутової техніки, меблів, різного обладнання. Її використовують для кріплення панелей доступу та легких кріпильних робіт спільно з болтами, гвинтами, шпильками. Для запобігання ризику розвитку корозії експлуатація рекомендована в умовах нормальної вологості.
Аналоги DIN 439
ISO 4035 (М1,6 – М64)
ГОСТ 5916-70 (М1 – М48)
ГОСТ 5929-70 (М1 – М48)
DIN 936 (М2 – М52)
Розміри
|
Діаметр різьблення |
Розмір під ключ, s |
Відстань між гранями, e |
Висота, m (max) |
|
M2 |
4 |
4,32 |
1,2 |
|
M2,5 |
5 |
5,45 |
1,6 |
|
M3 |
5,5 |
6,01 |
1,8 |
|
M4 |
7 |
7,66 |
2,2 |
|
M5 |
8 |
8,79 |
2,7 |
|
M6 |
10 |
11,05 |
3,2 |
|
M8 |
13 |
14,38 |
4 |
|
M10 |
17 |
18,9 |
5 |
|
M12 |
19 |
21,1 |
6 |
|
M14 |
22 |
24,49 |
7 |
|
M16 |
24 |
26,75 |
8 |
|
M18 |
27 |
29,56 |
9 |
|
M20 |
30 |
32,95 |
10 |
|
M22 |
32 |
35,03 |
11 |
|
M24 |
36 |
39,55 |
12 |
|
M27 |
41 |
45,2 |
13,5 |
|
M30 |
46 |
50,85 |
15 |
|
M33 |
50 |
55,37 |
16,5 |
|
M36 |
55 |
60,79 |
18 |
|
M39 |
60 |
66,4 |
19,5 |
|
M42 |
65 |
71,3 |
21 |
|
M45 |
70 |
76,95 |
22,5 |
|
M48 |
75 |
82,6 |
24 |
|
M52 |
80 |
88,25 |
26 |
всі розміри вказані в мм
Позначення:
d - номінальний діаметр різьблення
m – висота гайки
s - розмір під ключ
