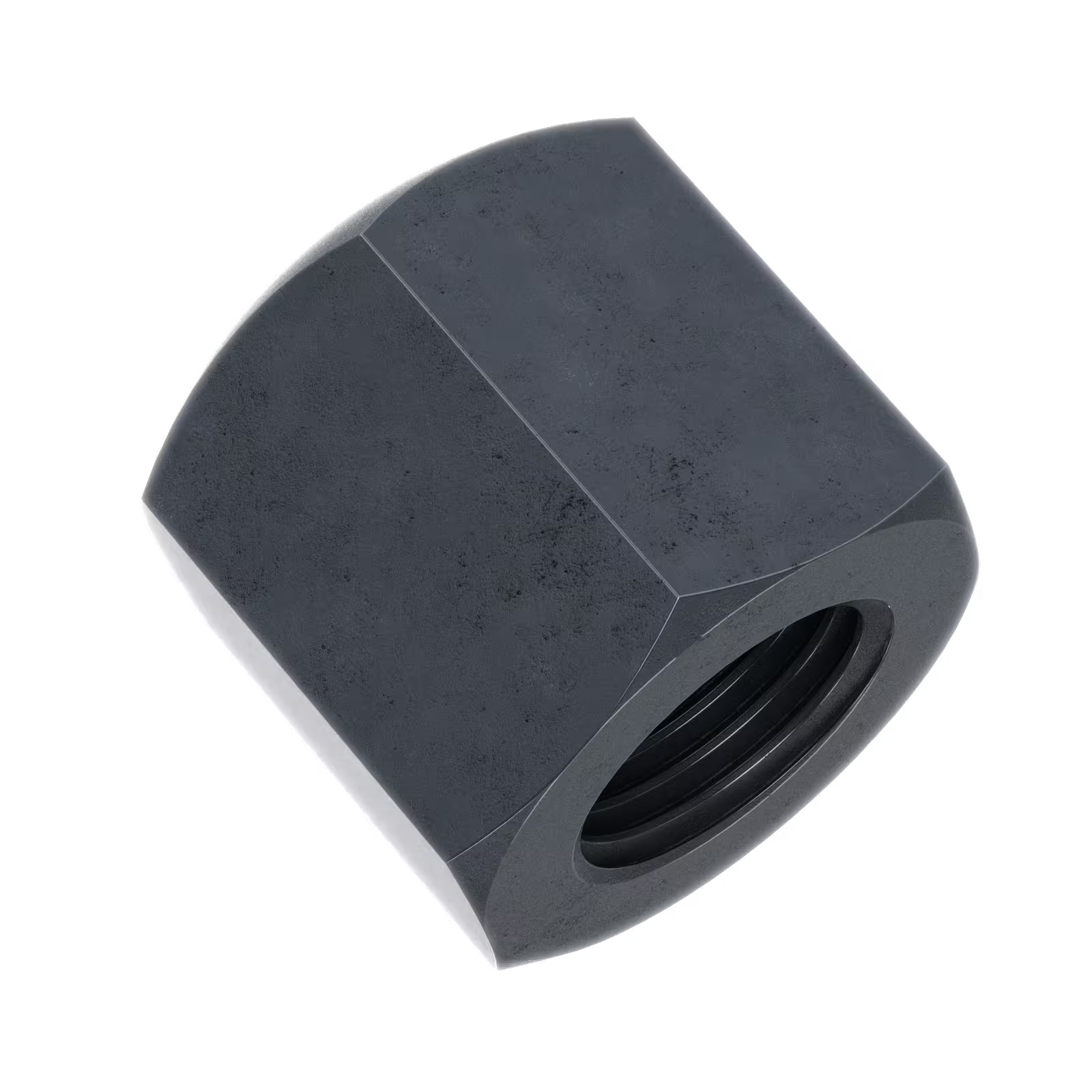

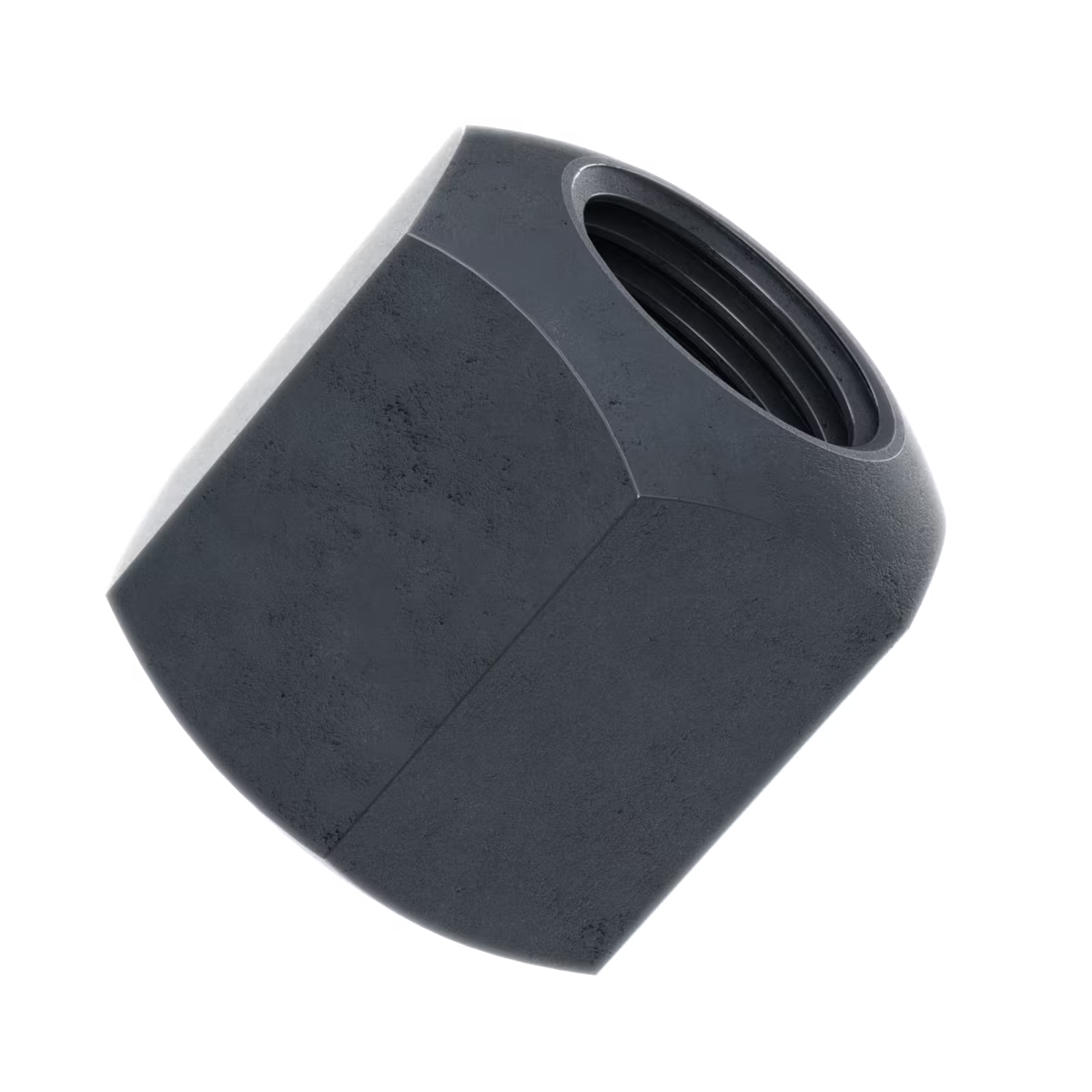

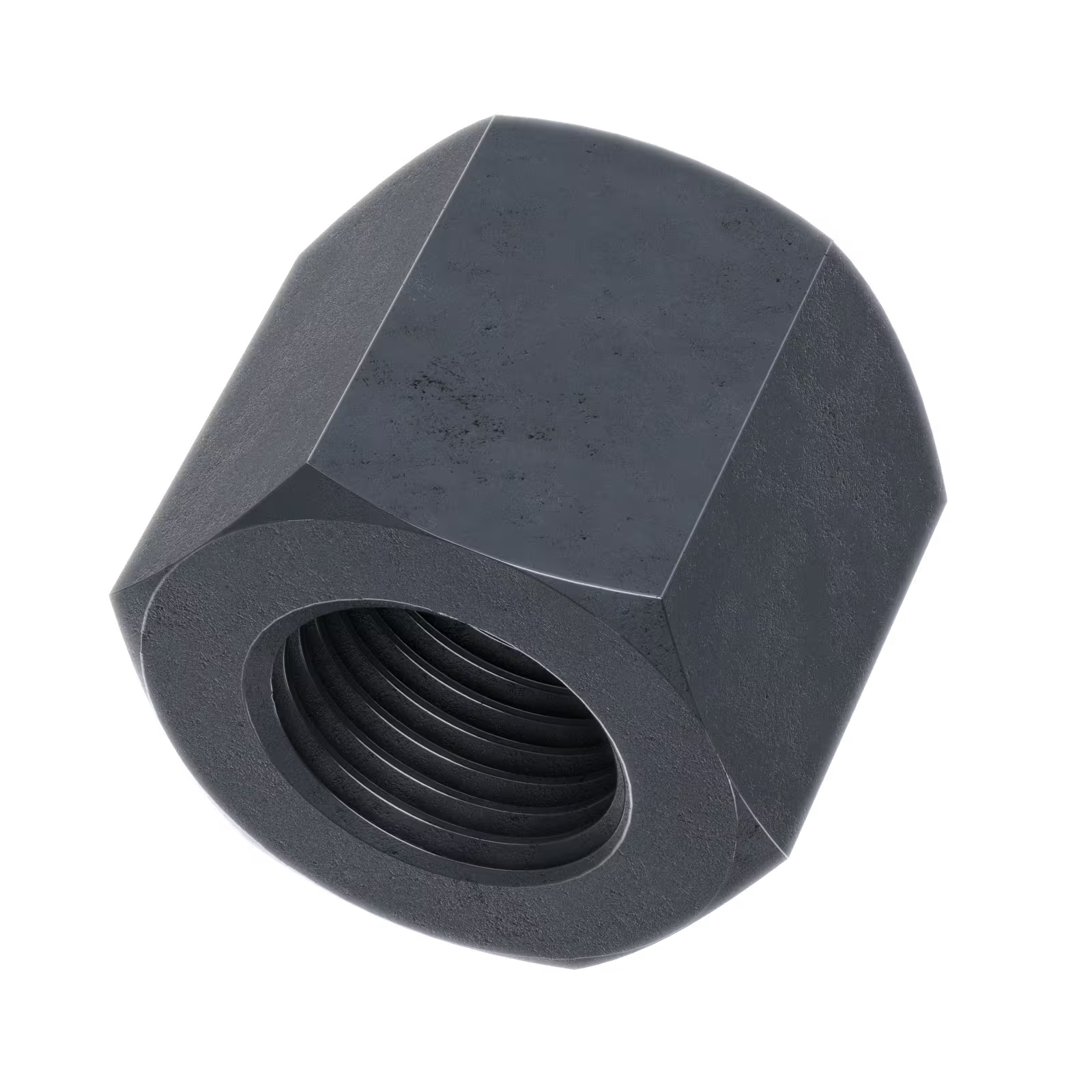

DIN 6330 Гайка висока, M12, кл.10, БП, упаковка 100 шт.
DIN 6330 Гайка висока, M12, кл.10, БП, упаковка 100 шт.
| Діаметр |
|
| Матеріал |
|
| Клас міцності |
|
| Покриття |
|
Самовивіз з оптового складу компанії
Наш логістичний партнер Нова Пошта
- Адресна доставка по всій Україні
- Самовивіз з поштомату «Нова пошта» (до 20кг)
- Самовивіз з відділення «Нова пошта»
- Оплата на реквізити (згідно з рахунком або умов індивідуального договору)
- Оплата на сайті платіжною карткою
- Післяплата при отримані
Обмін/повернення протягом 14 днів
Контроль якості продукції
Зображені фото є умовні, колір, форма та інші деталі можуть відрізнятись в залежності від партії
Гайка DIN 6330 шестигранна висока — кріпильний елемент збільшеної висоти, що становить приблизно 1,5 діаметра різьби, на відміну від стандартних 0,8 діаметра у звичайної гайки DIN 934. Така висота майже вдвічі збільшує площу різьбового зачеплення, що суттєво підвищує несучу здатність з'єднання і розподіляє навантаження на більшу кількість витків різьби.
Гайка застосовується у високонавантажених різьбових з'єднаннях — для нарощування та з'єднання шпильок, різьбових стрижнів і штанг, а також там, де стандартна гайка не забезпечує достатньої міцності зачеплення під час роботи з високоміцними болтами та шпильками.
Виготовляється з високоміцної легованої конструкційної сталі класу міцності 8, 10 і 12, з цинковим покриттям або без нього, а також з нержавіючої сталі А2/А4 — для умов підвищеної вологості та корозійного навантаження.
Детальний опис
Що являє собою гайка DIN 6330
DIN 6330 — стандарт на шестигранні гайки збільшеної висоти (1,5d), які застосовуються у вузлах, де важлива максимальна надійність різьбового зачеплення. За розміром під ключ гайка відповідає стандартній гайці того самого діаметра, але її висота майже вдвічі більша, що забезпечує розподіл навантаження на значно більшу кількість витків різьби і знижує ризик зрізу різьби під високим навантаженням.
Такі гайки часто називають з'єднувальними — їх використовують для зрощування (нарощування довжини) різьбових шпильок і стрижнів за допомогою контргайки або двох відрізків різьби, а також як основне кріплення у відповідальних вузлах металоконструкцій, де застосовуються високоміцні болти класів 8.8, 10.9 і вище.
Конструктивні особливості
|
Параметр |
Варіант виконання |
Особливість |
|---|---|---|
|
Висота профілю |
Збільшена (≈1,5 діаметра) |
Майже вдвічі вища за стандартну гайку DIN 934 того самого діаметра |
|
Клас міцності |
8 |
Середньонавантажені вузли, загальне машинобудування |
|
Клас міцності |
10 / 12 |
Високонавантажені, відповідальні різьбові з'єднання |
|
Матеріал / покриття |
Високоміцна сталь, цинк / без покриття |
Базовий захист від корозії або готовність до подальшої обробки |
|
Матеріал / покриття |
Нержавіюча сталь А2 / А4 |
Висока корозійна стійкість для вологого середовища та агресивних умов |
Технічні характеристики
|
Параметр |
Значення |
|---|---|
|
Стандарт |
DIN 6330 (аналог ГОСТ 15523-70, ГОСТ 15525-70) |
|
Форма |
Шестигранна, збільшеної висоти (1,5d) |
|
Тип різьблення |
Метрична, права, повна (стандартний і дрібний крок) |
|
Клас міцності (сталь) |
8, 10, 12 |
|
Матеріал (нержавіюча сталь) |
А2 (аналог AISI 304), А4 (аналог AISI 316) |
|
Покриття (сталь) |
Цинк / без покриття |
|
Призначення |
Нарощування і з'єднання різьбових шпильок і стрижнів, високонавантажені вузли |
|
Діапазон діаметрів різьби |
від M6 до M27 (за стандартом; в наявності — типові розміри) |
Таблиця розмірів
|
Різьба |
Крок різьби, мм |
Ключ під гайку (S), мм |
Висота гайки, мм |
|---|---|---|---|
|
M6 |
1,0 |
10 |
9 |
|
M8 |
1,25 |
13 |
12 |
|
M10 |
1,5 |
16 |
15 |
|
M12 |
1,75 |
18 |
18 |
|
M14 |
2,0 |
22 |
21 |
|
M16 |
2,0 |
24 |
24 |
|
M20 |
2,5 |
30 |
30 |
|
M24 |
3,0 |
36 |
36 |
* Точний діаметр різьби, клас міцності та покриття конкретного артикулу уточнюйте в картці товару на сайті — лінійка може доповнюватися новими позиціями.
Переваги
- Збільшена площа різьбового зачеплення майже вдвічі підвищує несучу здатність з'єднання порівняно зі стандартною гайкою
- Знижує ризик зрізу різьби під час роботи з високоміцними болтами та шпильками класів 8.8–10.9
- Підходить для зрощування і подовження різьбових стрижнів і шпильок без втрати міцності з'єднання
- Широкий вибір класів міцності (8, 10, 12) під різні рівні навантаження
- Сумісність за розміром під ключ зі стандартними гайковими ключами і торцевими головками
- Виконання з нержавіючої сталі А2/А4 дозволяє застосовувати гайку в умовах підвищеної вологості та агресивного середовища.
На що звернути увагу
- Збільшена висота потребує більше вільного простору вздовж осі різьби порівняно зі стандартною гайкою
- Вища витрата металу і, відповідно, вища вартість порівняно зі звичайною гайкою того самого діаметра
- Надлишкова для легких, слабонавантажених з'єднань — застосування виправдане лише там, де дійсно потрібна підвищена несуча здатність
- При зрощуванні різьбових стрижнів важливо забезпечити симетричне загвинчування з обох боків для рівномірного розподілу навантаження
- Для відповідальних вузлів важливо точно підбирати клас міцності гайки, що відповідає класу міцності шпильки або болта.
Сфери застосування
- Машинобудування та приладобудування — вузли з високими вимогами до надійності різьбового з'єднання
- Будівництво та монтаж сталевих конструкцій — з'єднання і нарощування різьбових шпильок і анкерних стрижнів
- Промислове та енергетичне обладнання — відповідальні високонавантажені вузли
- Зрощування довгих різьбових стрижнів (шпильок) під час монтажу трубопроводів і опорних конструкцій
- Будь-які з'єднання, де стандартна гайка не забезпечує достатньої площі різьбового зачеплення під розрахункове навантаження.
Монтаж — покрокова інструкція
- Підбір гайки. Визначте діаметр різьби і клас міцності гайки відповідно до класу міцності шпильки або болта та розрахункового навантаження на з'єднання.
- Підготовка різьби. Переконайтеся, що різьба шпильки або стрижня чиста, без пошкоджень і задирок, для вільного накручування гайки.
- Накручування. Накрутіть гайку на різьбову частину рукою до упору, потім довкрутіть шестигранним ключем або торцевою головкою відповідного розміру.
- Затягування. Затягніть гайку із зусиллям, що відповідає класу міцності різьбового з'єднання, за потреби використовуючи динамометричний ключ.
- Зрощування стрижнів (за потреби). При з'єднанні двох відрізків різьбового стрижня вкручуйте їх у гайку з обох боків на однакову глибину для симетричного розподілу навантаження.
- Контроль з'єднання. Перевірте відсутність люфту і надійність затягування; для відповідальних вузлів зафіксуйте момент затягування в документації.
Корисні поради
- Використовуйте гайку DIN 6330 там, де розрахунок показує недостатню несучу здатність стандартної гайки DIN 934
- При зрощуванні шпильок вкручуйте обидва відрізки на однакову глибину, контролюючи це візуально через контрольний отвір або за розміткою
- Для відповідальних високонавантажених вузлів завжди підбирайте гайку того самого класу міцності, що й шпилька або болт
- Для вологого середовища та зовнішнього застосування обирайте виконання з нержавіючої сталі А2/А4
- Дотримуйтесь рекомендованого виробником моменту затягування — як недостатнє, так і надмірне затягування знижують надійність з'єднання.
