Болт анкерний з гайкою входить до відносно нових різновидів кріпильних деталей. У ході проектування його конструкції враховувалася така основна вимога: виріб має бути здатним надійно фіксувати об'єкти, що характеризуються значною масою та великими габаритами. При виборі як кріплення цього болта слід досконало вивчити як його технічні характеристики, так і правила установки, експлуатації, а також сфери застосування.

КОНСТРУКЦІЯ І ПРИНЦИП РОБОТИ

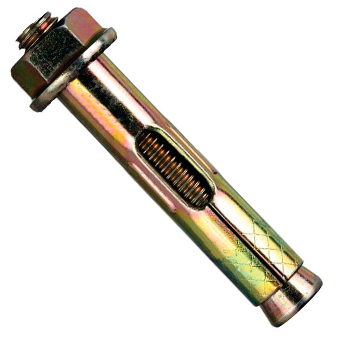

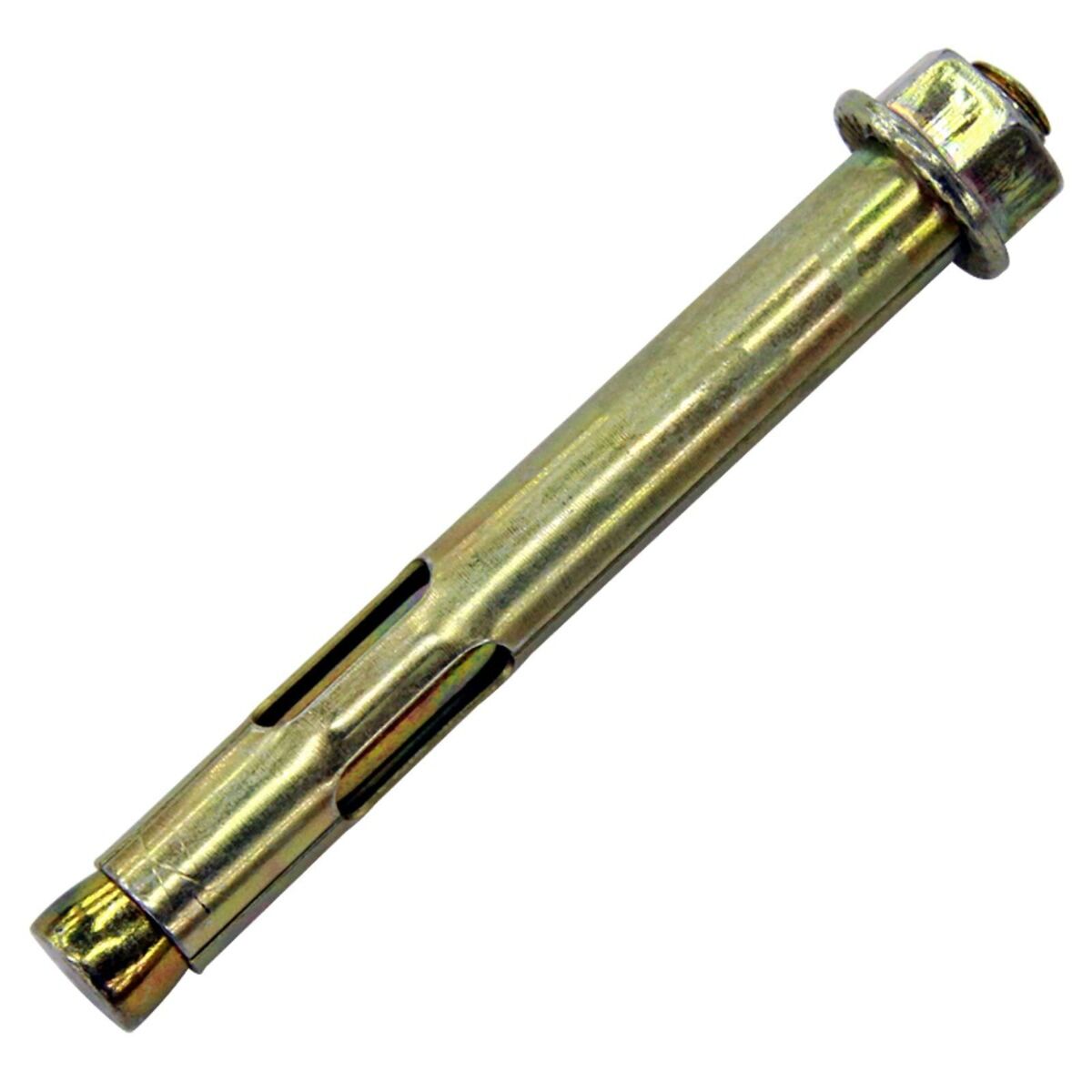

Основним компонентом анкерного болта є різьбовий стрижень. На верхню частину нагвинчується гайка, а його нижня ділянка виконана у формі зрізаного конуса.

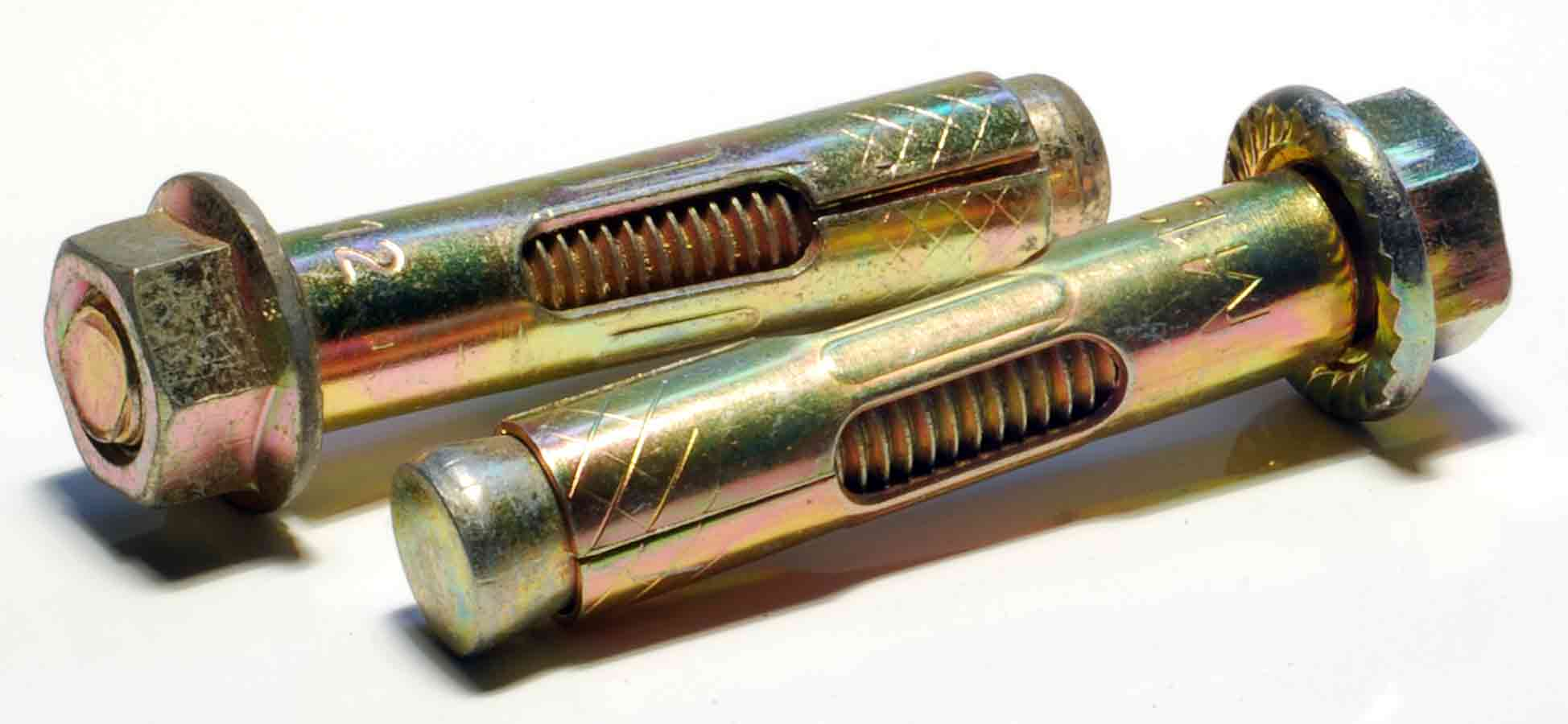

Другий дуже важливий елемент конструкції – це циліндрична втулка із поздовжніми прорізами. Наявність останніх за певних умов забезпечує формування свого роду пелюсток. Коли ця втулка одягнена на стрижень, відкритими залишаються лише ділянка поверхні конічного хвостовика та частина з гайкою. Таким чином, вона до того ж виконує функцію захисної сорочки різьблення шпильки.

Принцип роботи болта анкерного типу з гайкою можна коротко описати так:

• після його встановлення в монтажне гніздо основи в ході загвинчування гайки хвостовик стрижня втягується в нижній отвір втулки;

• під впливом тиску, що чиниться конусом хвостовика, втулка розтискається;

• пелюстки, що утворилися, упираються у внутрішню поверхню монтажного отвору в основі, забезпечуючи надійну фіксацію всього анкерного болта. Даному явищу сприяє також технологія, що застосовується під час виробництва таких кріпильних деталей – втулка виготовляється методом лиття. Це говорить про відсутність на поверхні швів від зварювання, наявність яких послаблювало б її конструкцію.

Застосування плоскої шайби покликане не допустити «утоплення» гайки в ході затягування в отвір втулки.

Анкерний болт використовується для організації точки кріплення важких конструкцій до базових основ із будівельних матеріалів із щільною структурою.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Нижче наведеної таблиці представлені величини найбільш значущих параметрів.

Прийняті позначення:

MPF – мінімальна сила, що вириває (Minimum Pulling Force, - англ.) для бетону В25. Одиниця виміру - кілоньютони;

TotAM – товщина матеріалу, що прикріплюється (Thickness of the Attached Material, - англ.);

L - Довжина закріпленого стрижня з гайкою;

Н – глибина анкерування;

TLotH - загальна довжина отвору: у матеріалі основи + в об'єкті, що прикріплюється (Total Length of the Hole, - англ.).

Всі розмірні параметри представлені в міліметрах.

МОНТАЖ

Встановлення анкерного болта із гайкою здійснюється за стандартною схемою.

Щоб здійснити монтаж анкерних болтів, необхідно розташовувати наступний набор інструментів: перфоратор з буром відповідного діаметру, молоток, гайковий ключ або шестигранна насадка на шуруповерт (гайковерт) відповідного розміру.

1. Спочатку потрібно висвердлити в основі отвір діаметром таким же, як і у різьбової шпильки. Після цього його необхідно прочистити від уламків матеріалу настановної бази. Чим ретельніше буде проведено цю процедуру, тим кріплення буде надійніше. Використовувати для цього можна медичну гумову грушу/спринцювання або насос.

2. На другому етапі анкерний болт у зборі просочується в отвір куточка кріплення об'єкта, що встановлюється, і забивається в гніздо, підготовлене раніше в підставі. Але перед вбиванням рекомендується закрутити гайку так, щоб шпилька виглядала на 1-2 витки. Тоді ймовірність зминання різьблення через нанесення невертикальних ударів по гайці зведеться до мінімуму, оскільки буде видно торець стрижня, яким і треба буде бити молотком.

3. Далі потрібно затягнути гайку. На цьому монтаж болта анкерного типу закінчено.

На яку підставу?

• для бетону

• для блоку суцільного

• для блоку легкообетонного

• для армованого бетону

• для каменю

• граніту

• для цегли суцільної

Область застосування

• для будівництва

• для фасадних робіт

Варіанти монтажу

• наскрізний монтаж (основний)

• попередній монтаж (можливий)

Обов'язкові вимоги щодо монтажу

• ретельне прочищення монтажного отвору від залишків свердління

• наявність упору для затягування болта

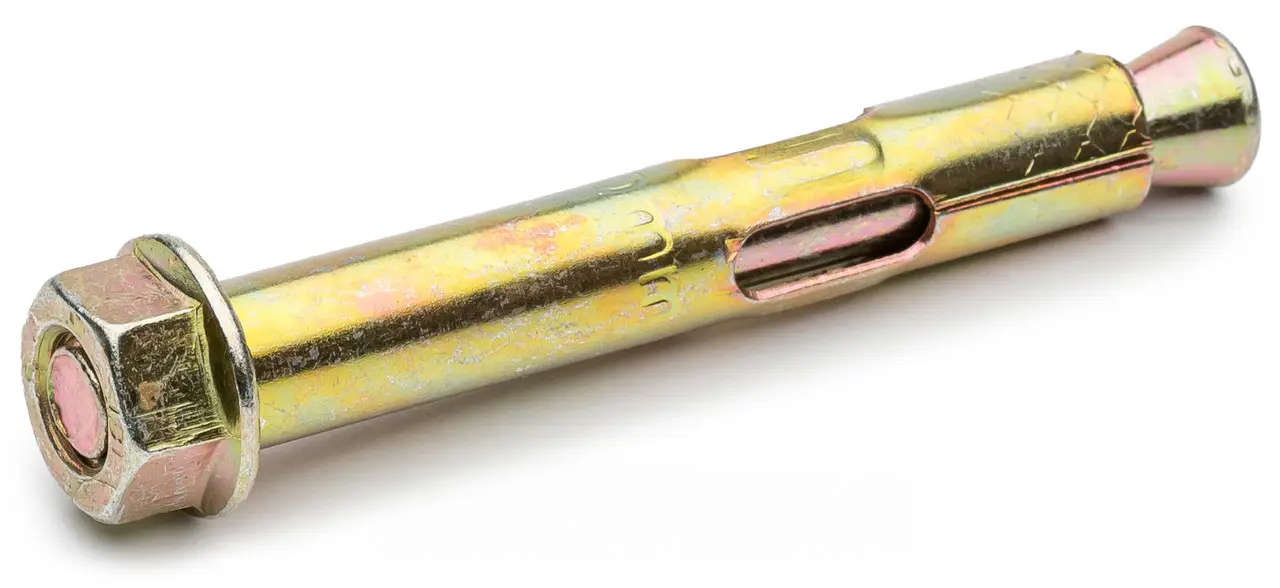

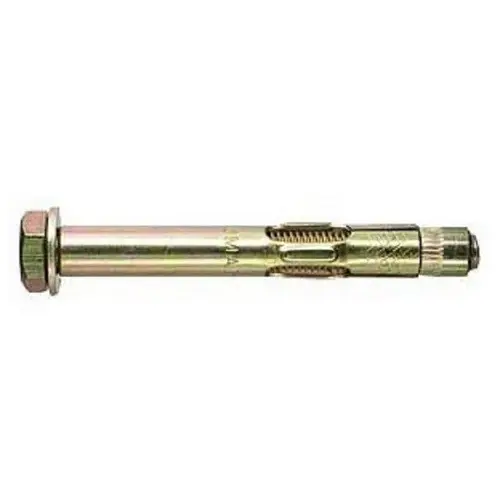

Принцип роботи анкерного болта із гайкою досить простий. Він полягає в тому, що при затягуванні шестигранної фланцевої гайки на різьбовій частині шпильки, поміщеної всередину гільзи, інше конусоподібне закінчення шпильки втягується всередину гільзи. Це призводить до розтискання стінок анкера, поміщеного в заздалегідь просвердлений отвір у несучій основі, і дозволяє надійно утримувати матеріал, що монтується.
