Гайка меблева врізна - вузькоспеціалізована гайка, що використовується у виробництві меблевих конструкцій.

Її поява у різноманітності будівельного кріплення обумовлена ​​особливостями дерев'яних елементів, з яких здебільшого виробляють меблі. Деревина, як відомо, природний матеріал, що дуже жваво реагує на навколишнє середовище. Під впливом вологи дерево набухає, а сухому приміщенні — усихає.

Гайка врізна із зубцями DIN 1624 має тонкий циліндричний корпус та зубчастий фланець. застосовується в меблевому виробництві спільно з метричними гвинтами для з'єднання елементів з дерева, фанери, деревностружкових плит та композитних матеріалів. Вона дозволяє отримати різьбове гніздо в деревині для стабільного і міцного гвинтового складання, що не порушує естетику меблів.

Встановлюється вручну шляхом обережного вдавлювання в підготовлений отвір, або за допомогою молотка. При забиванні її зубці врізаються в матеріал, забезпечуючи тим самим міцне стопоріння, що повністю виключає проворот при вкручуванні деталі у відповідь. що дозволяє проводити монтаж з одного боку. Перед встановленням потайної гайки необхідно просвердлити отвір.

• Меблеве кріплення для з'єднання елементів конструкцій з дерева, фанери, ДСП або ЛДСП.

• Установка шляхом забивання в підготовлений наскрізний отвір відповідного розміру.

• Чотири довгі зубці (вуси) забезпечують високу утримуючу здатність в деревному матеріалі і запобігають прокручування.

• Опорна основа (фланець) розташовується нарівні з поверхнею заготовки.

• Використовується з гвинтами, які загвинчуються з протилежного боку.

• Номінальний діаметр метричної різьблення – M4, М5, М6, М8, М10, М12 крок великий.

• Зовнішній діаметр циліндра – 5,2; 6,3; 7,2; 9,1; 12,3мм.

• Цинкове покриття гарантує тривалий термін служби у приміщеннях та збереження естетичного зовнішнього вигляду.

Застосування

Простота встановлення та використання забивних гайок у поєднанні з їх високою надійністю дозволяє часто вибирати їх як основні кріпильні деталі для складання книжкових шаф, полиць, ліжок, для кріплення ніжок стільців, столів та багатьох інших компонентів. Однак вони підходять тільки для перпендикулярних з'єднань (таких як з'єднання між сидінням стільця та дерев'яною ніжкою меблів).

Переваги

Для скріплення дерев'яних елементів застосовують шурупи та цвяхи. Однак у меблевому виробництві надійності скріплення, що створюється за їх допомогою, виявляється недостатнім. Згодом вузол розхитується, і саморіз чи цвях випадає. Це актуально і для цільнодерев'яних конструкцій, і для похідних від деревини робочих матеріалів типу ДСП, що мають більш пухку структуру. Широкого кроку різьблення шурупа виявляється недостатньо при впливі навантажень, які відчуває меблева фурнітура.

Для створення міцнішого з'єднання використовують меблеві гвинти, яким потрібне метричне різьблення. Нарізати в деревині її не можна, тому і спроектовані гайки, які забиваються в робочий матеріал, створюючи отвір із метричним різьбленням. Дане з'єднання буде достатньо надійним і є найкращим рішенням у меблевому виробництві. Гайка виконується відповідно до вимог DIN 1624.

Меблева забивна гайка встановлюється на автоматизованому виробництві. Але й у побутових умовах при покупці збірних меблів на фабриці готують отвір і врізають гайку – залишається лише закріпити гвинт чи болт. Це дозволяє робити монтаж більш точним та швидким.

Конструкція гайки меблевої врізної

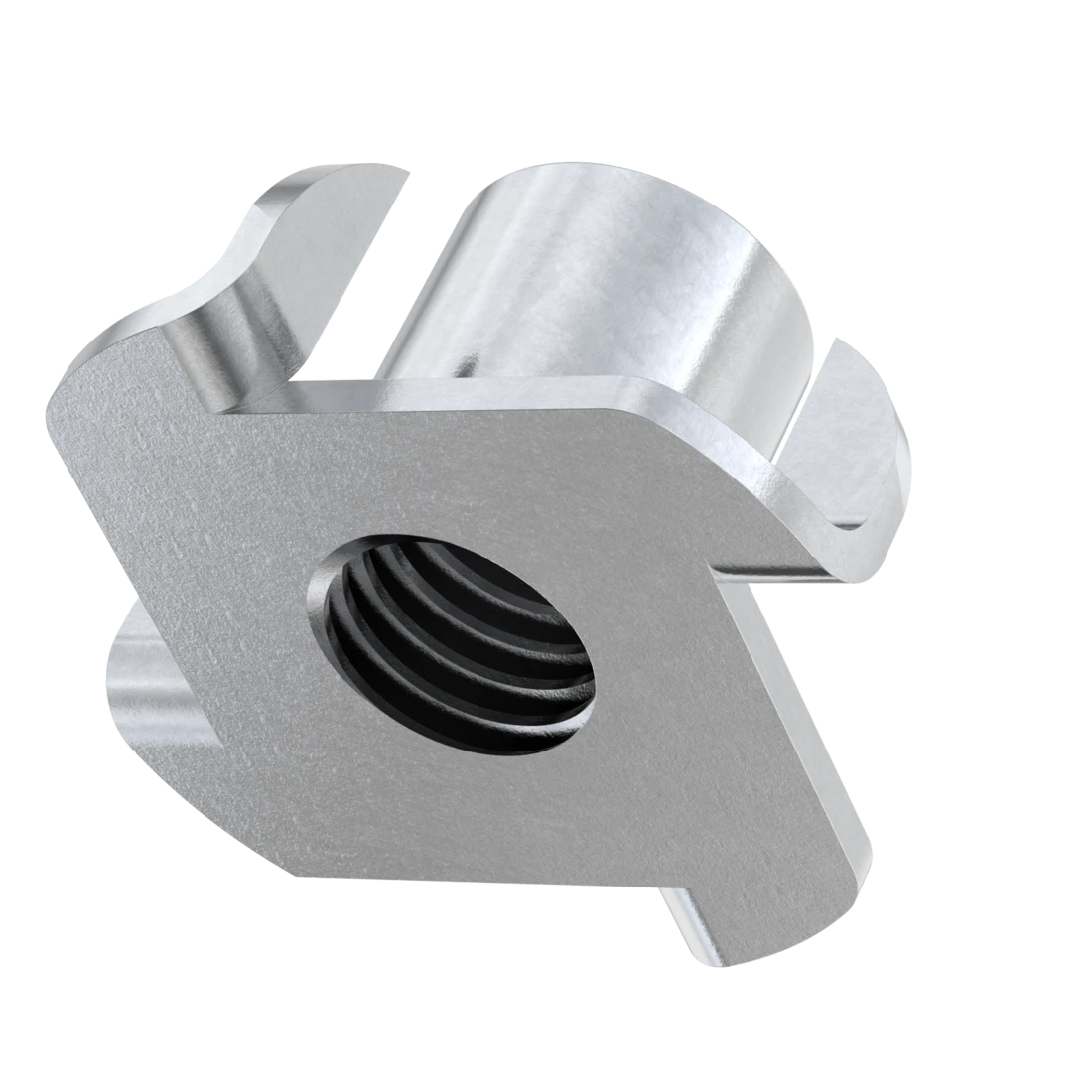

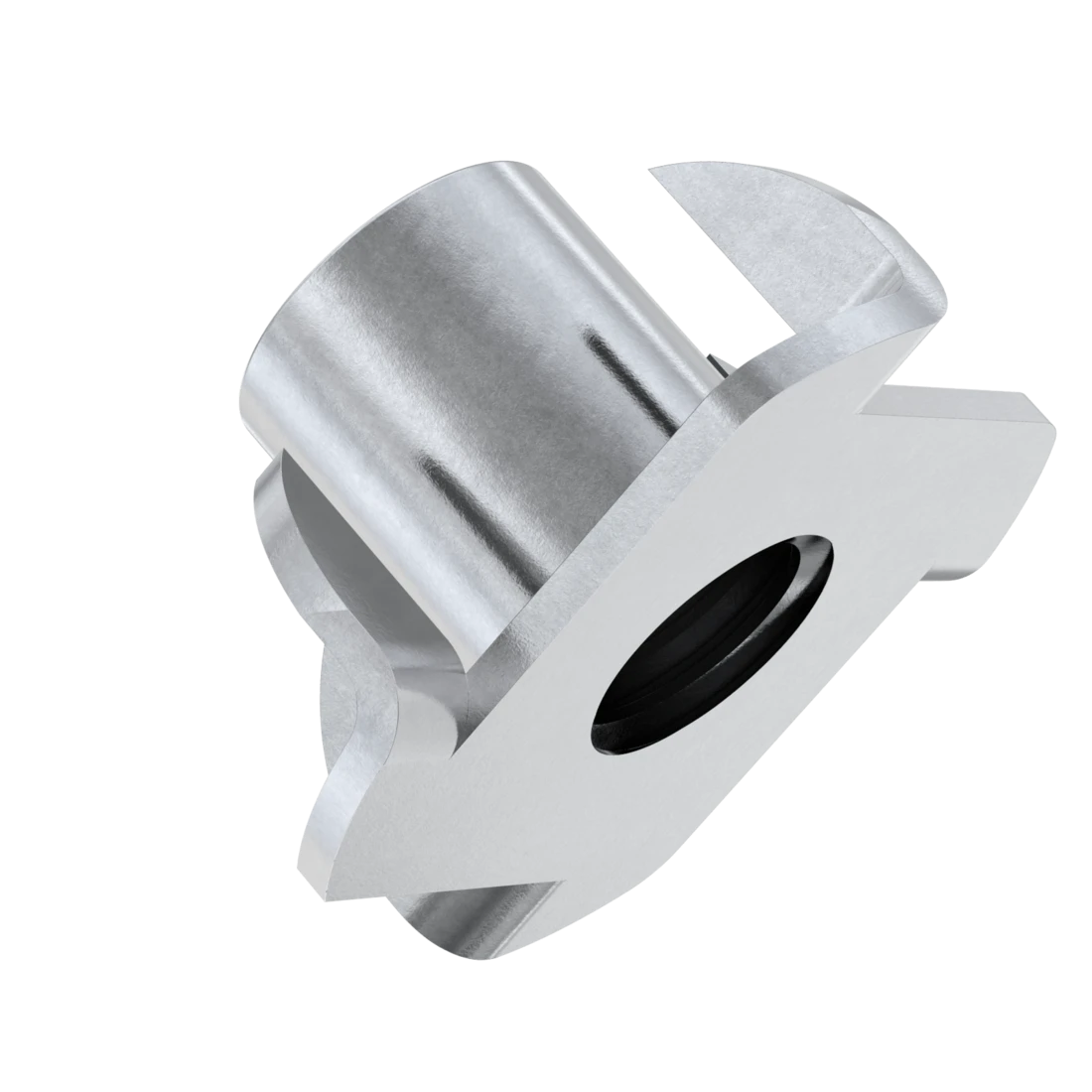

Гайка забивна, вона ж врізна гайка або вусова гайка складається з циліндра з внутрішнім метричним різьбленням і фланця з завзятими вусиками.

Довжини циліндра (втулки) достатньо, щоб гайка і встановлений гвинт створили міцне з'єднання.

Звужена конструкція вусиків на фланці має зубчики: таку вусову гайку просто вбити в дерев'яний елемент, а надалі при експлуатації зубчики не дозволяють прокручуватися і запобігають випаданню з робочого матеріалу. Площа, яку охоплює фланець, дозволяє рівномірно розподіляти навантаження на тендітну деревину.

Завдяки плоскому фланцю місце встановлення гайки DIN 1624 не має виступів.

Розміри

всі розміри вказані в мм

Монтаж врізної гайки

1. Установка меблевої гайки врізна є одностороннім.

2. Підготовляється наскрізний отвір (посадкове місце) у робочій поверхні під діаметр циліндра (втулки) гайки свердлом по дереву. Для утворення потайного місця кріплення за допомогою фрези по дереву висвердлюють поглиблення під фланець, що дорівнює його зовнішньому діаметру.

3. За допомогою молотка кріплення забивається в робочу поверхню або автоматично під час збирання меблевої конструкції

4. Гвинт або болт, проходячи через отвір, вкручується з іншого боку робочої поверхні, з'єднуючи елемент, що прикріплюється. Для розподілу навантажень на дерев'яну поверхню в місці зіткнення головки гвинта або болта застосовують збільшену шайбу DIN 9021.

Аналоги DIN 1624

WS 9312 (М4 - М12), нержавіюча сталь
