Кріплення для сонячних інверторів: як забезпечити надійність та довговічність сонячної електростанції

07.05.2026

Підбір кріплення

Кріпеж для сонячних інверторів та панелей: надійність і довговічність СЕС

Все про кріпеж • Керівництво з монтажу СЕС

Сонячна електростанція — це інвестиція на 25–30 років. Термін служби самих панелей гарантований виробником, але лише за умови правильного монтажу. Кріпеж у цій системі — невидимий, але критично важливий елемент: помилка у виборі матеріалу болта або відсутність самостопорячої гайки при вітровому навантаженні коштує значно дорожче, ніж економія при монтажі.

У цій статті — практичний вибір кріпежу для інверторів та несучих конструкцій під панелі, таблиця сумісності матеріалів, перелік ключових елементів зі стандартами DIN та 6 критичних помилок, що призводять до передчасного руйнування конструкції.

Чому матеріал кріпежу — це не «дрібниця»

Типова сонячна електростанція на даху експлуатується 25+ років. За цей час кріпеж піддається:

~9000 циклів заморожування/відтавання для клімату середньої смуги

Постійному вітровому навантаженню — знакозмінні зусилля послаблюють незафіксовані гайки

UV-випромінюванню — руйнує пластикові елементи без стабілізаторів

Корозійному середовищу — особливо в приморських районах та промзонах

Оцинкований кріпеж (Zn покриття 8–12 мкм при електрогальваніці) розрахований на 5–10 років в атмосферних умовах. Це вдвічі-втричі менше терміну служби системи. Нержавіюча сталь A2 (AISI 304) служить 25–40 років. A4 (AISI 316) — 50+ років, оптимальна для морського клімату.

💡 Головне правило для СЕС

Всі метизи, що працюють на відкритому повітрі (болти кронштейнів, гайки, шайби, кровельні саморези) — тільки нержавіюча сталь A2 мінімум. Заміна одного заіржавілого болта у важкодоступному місці даху коштує у 20–50 разів дорожче, ніж різниця в ціні нержавіючого vs оцинкованого метиза при монтажі.

Кріпеж для монтажу інвертора: вибір за типом і потужністю

Інвертор — важке та дороге обладнання. Його кріплення повинно витримувати не лише вагу, але й вібрацію від охолоджуючих вентиляторів та теплове розширення корпусу. Крім того, навколо інвертора необхідно забезпечити повітряний простір для конвекційного охолодження.

Тип обладнання	Кріпеж	Тип анкера	IP-захист	Примітка
Інвертор до 3 кВт (настінний)	Болт М8×50 DIN 933 A2 + дюбель	Бетон: анкер М8; цегла: рамний дюбель 10×100	IP65 обов'язковий для вулиці	Зазор від стіни ≥ 150 мм для конвекції
Інвертор 3–10 кВт (настінний)	Болт М10×60 DIN 933 A2 + анкер	Хімічний або клиновий анкер М10	IP65 (вулиця) / IP54 (приміщення)	4 точки кріплення; перевірити несучу здатність стіни
Інвертор 10–30 кВт (підлога/рама)	Болт М12×70 DIN 933 + гайка DIN 934	Анкер М12 у бетон або болт у металораму	IP54–IP65	Ізолююча шайба між рамою і фундаментом
Строчний інвертор (на рейці)	Т-болт М8 у пазу алюмінієвого профілю	Алюмінієвий профіль 6005-Т5 до рейки	IP65 обов'язковий	Кріплення рейки до конструкції даху — нержавійка A2
Мікроінвертор (на панелі)	Болт М6×20 нержавіючий A4	Кронштейн + профіль	IP67	Монтаж між рамою панелі та профілем; антивібраційна шайба
Акумуляторна стійка / батарейний шафа	Болт М12×80 + шайба DIN 125 A2	Анкер хімічний М12 у бетон	IP54 мінімум	Антисейсмічний кріпеж у сейсмонебезпечних зонах

🚫 Заборонено: монтаж інвертора впритул до стелі або стіни

Виробники інверторів регламентують мінімальні зазори для конвекції в інструкції з монтажу. Порушення призводить до перегріву та зниження виробітку на 20–40% у літні місяці, а також до скорочення терміну служби. Типові вимоги: зверху 300–500 мм, знизу 300 мм, по боках 150–200 мм, від стіни 150–200 мм.

Кріпеж несучих конструкцій для сонячних панелей

Несуча конструкція під панелі складається з трьох рівнів: кріплення до основи (даху або ґрунту), алюмінієвий профіль-рейка та фіксація панелей на профілі. На кожному рівні — свої критичні вимоги до кріпежу.

Тип монтажу	Кронштейн/профіль	Кріплення до основи	Матеріал метизів	Критична деталь
Скатний дах (металочерепиця)	Кронштейн L + кровельний саморез 6.3×80	Саморез з EPDM прокладкою в крокву	Нержавійка A2	Т-болт М8×50 нержавіючий у профілі
Скатний дах (профнастил)	Кронштейн L + кровельний саморез	Саморез 6.3×80 з EPDM у хвилю	Нержавійка A2	Ущільнювач EPDM під кронштейн обов'язковий
Скатний дах (черепиця)	Кронштейн черепичний з болтом М8	Болт М8 крізь черепицю у крокву	Нержавійка A2 або A4	Гумовий ущільнювач під кронштейн
Плоский дах (баластний)	Профіль + баластні блоки	Без свердління — баластний тиск	Алюміній 6005-Т5	Вітровий розрахунок обов'язковий
Плоский дах (анкерний)	L-кронштейн + анкер М10 у плиту	Хімічний анкер М10 у бетон	Нержавійка A2	Гідроізоляційна заглушка навколо анкера
Наземна установка	Труба або двотавр + болти М12	Гвинтовий або бетонний фундамент	Нержавійка A2 / гарячий цинк	Антикорозійне покриття зварних швів
Фасадний монтаж	Кронштейн фасадний + анкер М10	Хімічний анкер у стіну	Нержавійка A4	Компенсатор теплового розширення в профілях

📌 Алюміній 6005-Т5 — чому саме цей сплав?

Профілі для монтажу панелей виготовляють зі сплаву алюмінію 6005-Т5 з анодуванням. Цей сплав поєднує міцність (Re ≈ 190 МПа), корозійну стійкість і легкість (~2.7 г/см³). Анодування збільшує твердість поверхні до 60–70 HRC і підвищує стійкість до атмосферної корозії. Важливо: анодування руйнується в точці контакту з заземлюючою клемою — це допустимо і необхідно для електричного контакту.

Ключові кріпежні елементи СЕС: стандарти та застосування

Повний перелік метизів, що входять до типової системи монтажу сонячної електростанції, із зазначенням стандартів DIN та критичних вимог до кожного елемента.

Елемент	Стандарт	Типорозмір	Призначення	Критична деталь
Болт шестигранний	DIN 933 / ISO 4017	М8×50 нержав. A2	З'єднання кронштейна з профілем	Момент затяжки М8: 20–25 Н·м
Т-болт (у паз профілю)	DIN 787 аналог	М8×20 нержав. A2	Фіксація в алюмінієвому пазу	Спеціальна квадратна гайка для пазу 8 мм
Кровельний саморез	DIN 7504	6.3×80 нержав. A2 + EPDM	Кріплення кронштейна до покрівлі	Момент: 6–8 Н·м; не перетягувати — деформація EPDM
Анкер хімічний	ETA-оцінений	М10 / М12 нержав.	Кріплення у бетон чи цеглу	Витримка: 24 год до навантаження (зима: 48 год)
Гайка самостопоряча	DIN 985 / DIN 980	М8 нержав. A2	Усі рухомі та вібруючі вузли	Вібрація від вітру послаблює звичайну гайку за 1–2 сезони
Шайба плоска	DIN 125 / DIN 9021	М8 нержав. A2	Під головку болта і гайку	DIN 9021 (велика) — для алюмінієвих поверхонь
Клема заземлення	EN 50083 аналог	Нержав. A2	Контакт між профілем і рамою панелі	Видаляє анодоване покриття в точці контакту
Ізолююча шайба	—	Нейлон PA66	Між різнорідними металами	Запобігає гальванічній корозії алюміній+сталь

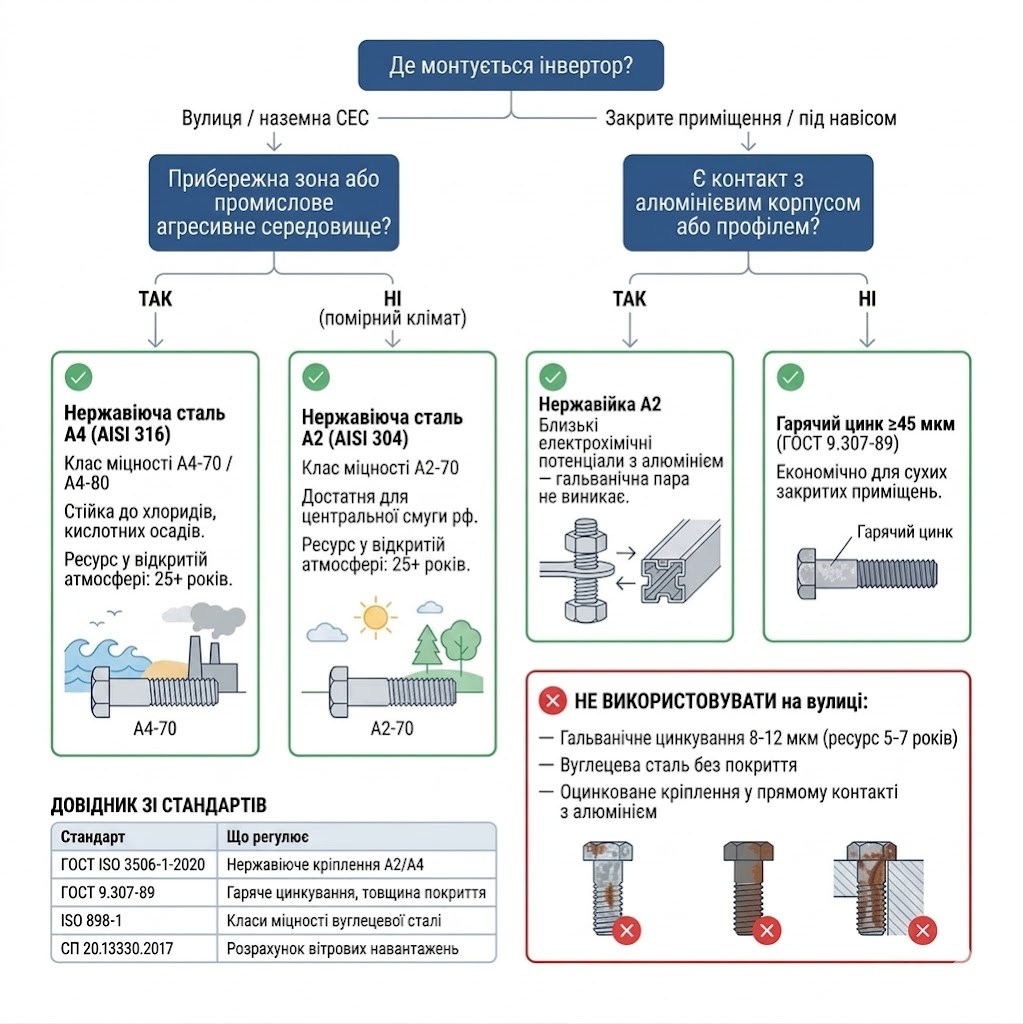

Матеріал кріпежу залежно від місця встановлення

Умови/локація	Середовище	Матеріал метизів	Коментар
Дах / вулиця (помірний клімат)	UV, дощ, мороз до –30°C	Нержавійка A2 (AISI 304) для метизів	Ресурс 25–30 років; збігається зі строком панелей
Морське узбережжя / солоний туман	Хлориди, висока вологість	Нержавійка A4 (AISI 316) обов'язково	A2 кородує в морському повітрі за 3–5 років
Промислова зона (SO₂, кислотний дощ)	Кислотне середовище	A4 або покриття Dacromet	Перевіряти метиз щороку; замінювати при першій корозії
Закрите приміщення (котельня, техприміщення)	t° до +60°C, без UV	Оцинковані або A2	Клас 8.8 для кріплення важких інверторів ≥ 20 кг
Алюмінієвий профіль + сталевий кріпіж	Різнорідні метали, волога	Тільки нержавійка A2/A4 або з діелектриком	Оцинк на алюмінії — гальванічна пара, корозія за 2–4 р.
Наземна установка (ґрунт, атмосфера)	Волога ґрунту, сонце, мороз	Гарячий цинк для несучої сталі + A2 метиз	Зварні шви — антикорозійна фарба або рідкий цинк

6 критичних помилок при монтажі кріпежу СЕС

Помилка	Наслідок	Рішення
Оцинковані болти в алюмінієвому профілі без ізоляції	Гальванічна пара цинк+алюміній при зволоженні: корозія алюмінію у точці контакту за 2–4 роки, втрата жорсткості конструкції	Тільки нержавіючі A2/A4 болти у профілі; або нейлонові ізолюючі шайби PA66 між оцинкованим болтом і алюмінієм
Звичайні гайки DIN 934 на вузлах з вібрацією	Вітер створює знакозмінне навантаження; гайка самовідкручується за 1–2 сезони → панелі або інвертор зміщуються/падають	DIN 985 (нейлонова вставка) або DIN 980 (металева самостопоряща) на всіх болтах з'єднань, що піддаються вітровому навантаженню
Відсутність EPDM ущільнювача під кровельним саморезом	Вода проникає крізь отвір у покрівлі → промокання утеплювача, гниття стропил, протікання всередину будівлі	Кожен кровельний саморез — тільки з фабричною EPDM шайбою; момент затяжки 6–8 Н·м, контроль стиснення шайби
Монтаж інвертора впритул до стіни без зазору	Відсутність конвекції → перегрів інвертора → спрацювання теплового захисту → зниження виробництва на 20–40%	Дотримуватися вимог виробника; зазор від стіни зазвичай 150–200 мм; зазор від землі/стелі — 300–500 мм
Відсутність заземлення рам панелей та профілів	При ударі блискавки або несправності системи — небезпечна напруга на металевих конструкціях; ризик пожежі та ураження струмом	Клема заземлення MR-IS-GL на кожному профілі; з'єднання з шиною заземлення будівлі; перевірка опору ≤ 4 Ом
Хімічний анкер завантажено до закінчення витримки	При навантаженні до полімеризації смола ще не набрала міцність → анкер витягується, конструкція обвалюється	Витримка при t° ≥ +10°C: 24 год; при t° +5–10°C: 48 год; при t° < +5°C: хімічний анкер не застосовувати (механічний)

✅ Чек-лист монтажника СЕС: кріпеж

1. Всі болти, гайки, шайби кронштейнів — нержавійка A2 мінімум (A4 у моря). 2. На всіх вітрових вузлах — тільки самостопорячі гайки DIN 985. 3. Кожен кровельний саморез — з EPDM шайбою, момент 6–8 Н·м. 4. Алюмінієвий профіль + болт → ізолююча шайба PA66 або нержавійка A2. 5. Хімічний анкер — витримати 24 год до навантаження. 6. Клема заземлення на кожному профілі; R ≤ 4 Ом. 7. Зазор навколо інвертора — за інструкцією виробника.
