Гайка DIN 1587;ковпачкова М12 / 0,800_0,100; кл.міц. 6,0; ЦБ
Гайка DIN 1587;ковпачкова М12 / 0,800_0,100; кл.міц. 6,0; ЦБ
| Розмір |
|
| Діаметр |
|
| Покриття |
|
Гайки ковпачкові відповідають вимогам німецького стандарту DIN 1587. Вони використовуються у роз'ємних з'єднаннях для забезпечення естетичності конструкції.

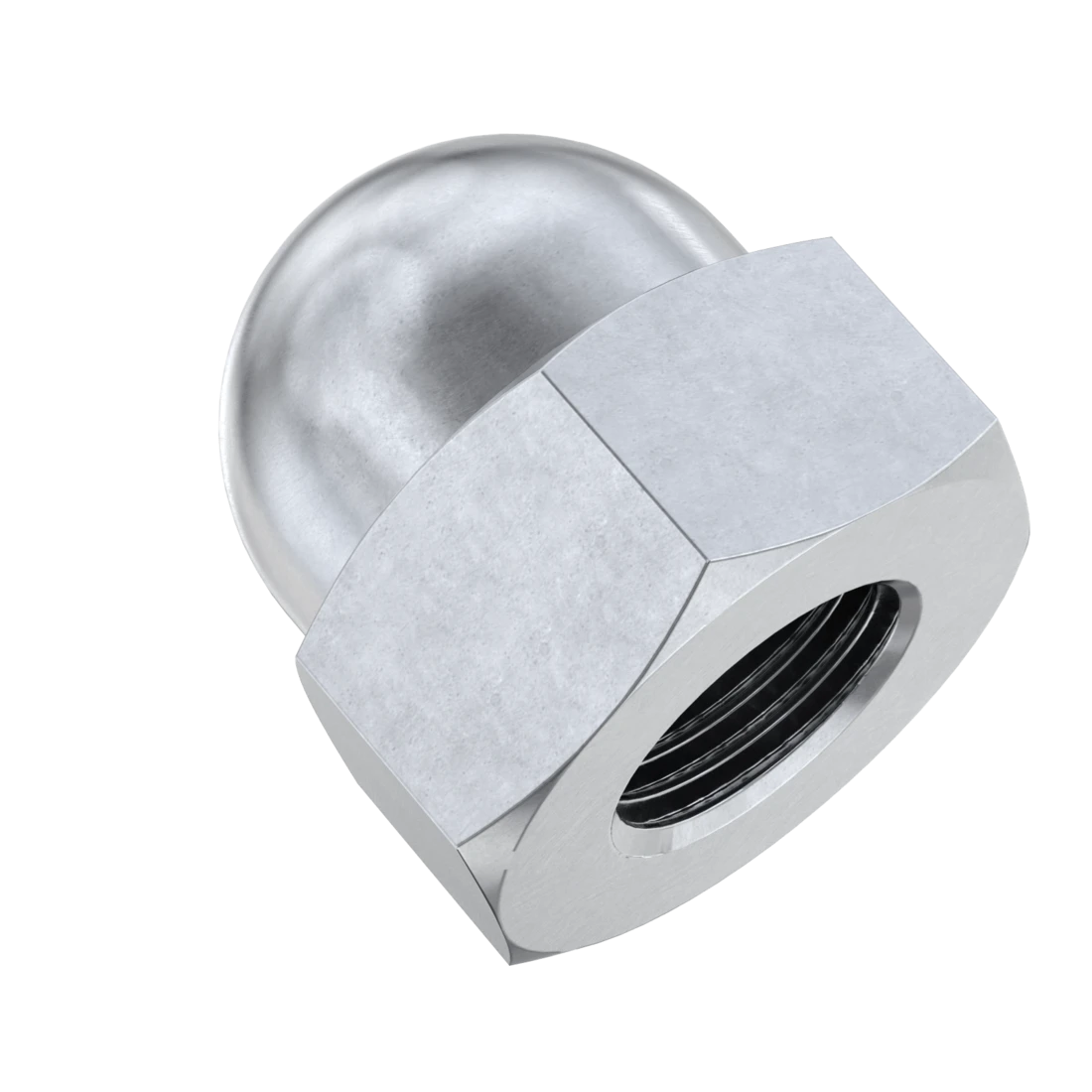

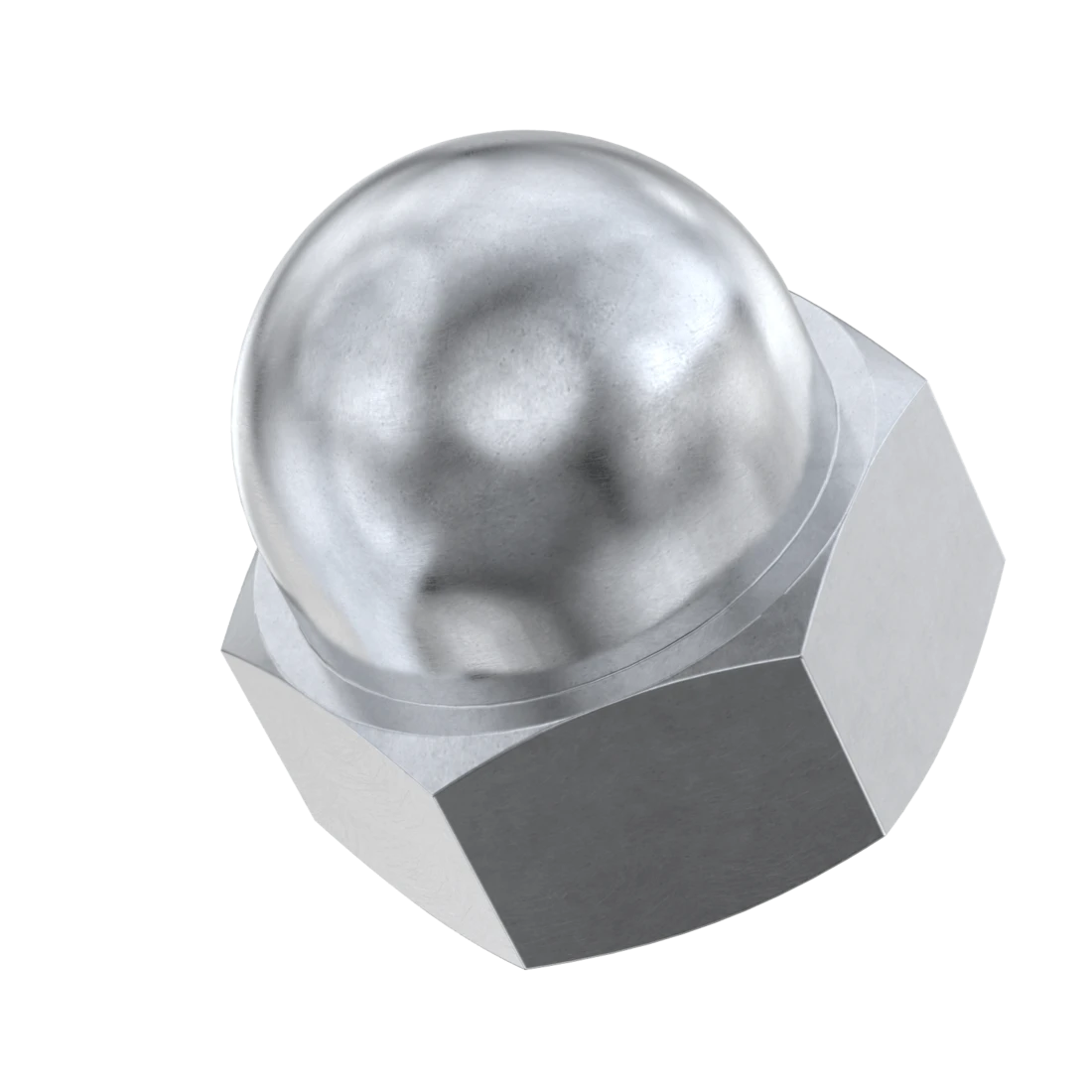

Кріпильний елемент складається із звичайної шестигранної гайки з внутрішнім різьбленням і сферичного ковпачка, який при накручуванні на кінець стрижня кріплення повністю закриває його. Така конструкція робить з'єднання непомітним та безпечним.
Крім естетичного зовнішнього вигляду, такі елементи кріплення допомагають уникнути травматизму, сферична головка гайки мінімізує ризик отримання травм, оскільки закриває собою частини болтів і шпильок, що стирчать. З'єднання здійснюється за допомогою гайкового ключа або гайковерта
Найчастіше гайки ковпачкові DIN 1587 використовуються в машинобудуванні, приладобудуванні та інших промислових, виробничих, будівельних галузях спільно з болтами, гвинтами, шпильками з відповідним розміром різьблення. Так з їх допомогою ви отримаєте міцне болтове з'єднання
Детальний опис
Гайки ковпачкові відповідають вимогам німецького стандарту DIN 1587. Вони використовуються в роз'ємних з'єднаннях для забезпечення естетичності конструкції.
Кріпильний елемент складається із звичайної шестигранної гайки з внутрішнім різьбленням і сферичного ковпачка, який при накручуванні на кінець стрижня кріплення повністю закриває його. Така конструкція робить з'єднання непомітним та безпечним.
Крім естетичного зовнішнього вигляду, такі елементи кріплення допомагають уникнути травматизму, сферична головка гайки мінімізує ризик отримання травм, оскільки закриває собою частини болтів і шпильок, що стирчать. З'єднання здійснюється за допомогою гайкового ключа або гайковерта
Найчастіше гайки ковпачкові DIN 1587 використовуються в машинобудуванні, приладобудуванні та інших промислових, виробничих, будівельних галузях спільно з болтами, гвинтами, шпильками з відповідним розміром різьблення.
Гайки мають внутрішнє різьблення для накручування на шпильку або болт. Так з їх допомогою ви отримаєте міцну болтову з'єднання.
Особливості гайки DIN1587:
-
естетичний зовнішній вигляд,
-
захищає персонал, який працює з машинами, від травматизму
-
ковпачок гайки надійно закриває різьбовий отвір деталі
Сфера застосування гайки ковпачкової DIN1587:
Високі ковпачкові гайки використовуються у будівництві, приладобудуванні, харчовій промисловості, при виробництві меблів та елементів інтер'єру.
Часто виріб застосовується як декоративний елемент. За рахунок оригінальної форми така ковпачкова гайка DIN1587 впишеться в будь-який інтер'єр. Крім того, металовироб добре підходить для ситуацій, коли з'єднання «болт-гайка» потрібно додатково захистити від корозії.
Розміри високих шестигранних ковпачкових гайок DIN 1587 мм.
|
d |
dk |
m |
s ISO/DIN |
t |
w |
h |
|
M4 |
6.5 |
3.2 |
7 |
5.26 |
2 |
8 |
|
M5 |
7.5 |
4 |
8 |
7.21 |
2 |
10 |
|
M6 |
9.5 |
5 |
10 |
7.71 |
2 |
12 |
|
M8 |
12.5 |
6.5 |
13 |
10.65 |
2 |
15 |
|
M10 |
15 |
8 |
16/17 |
12.65 |
2 |
18 |
|
M12 |
17 |
10 |
18/19 |
15.65 |
3 |
22 |
|
M14 |
20 |
11 |
21/22 |
17.65 |
4 |
25 |
|
М16 |
23 |
13 |
24 |
20.58 |
4 |
28 |
|
М18 |
26 |
15 |
27 |
24.58 |
5 |
32 |
|
М20 |
28 |
16 |
30 |
25.58 |
5 |
34 |
|
М22 |
33 |
18 |
34/32 |
28.58 |
5 |
39 |
|
М24 |
34 |
19 |
36 |
30.5 |
6 |
42 |
Позначення:
d - номінальний діаметр різьблення
dk – зовнішній діаметр ковпачка, макс.
m – висота шестигранної частини гайки, макс.
s - розмір гайки під ключ
t – глибина, хв.
w - товщина ковпачка, хв.
h - повна висота гайки
Монтаж :
Вставити болт у просвердлений отвір. На встановлений гвинт накрутити гайку. Зафіксуйте гайку за допомогою ключа.
Аналог DIN 1587:
ГОСТ 11860-85 - ковпачкові гайки класу точності А з діаметром різьблення від 3 до 24 мм.
Супутні товари
-

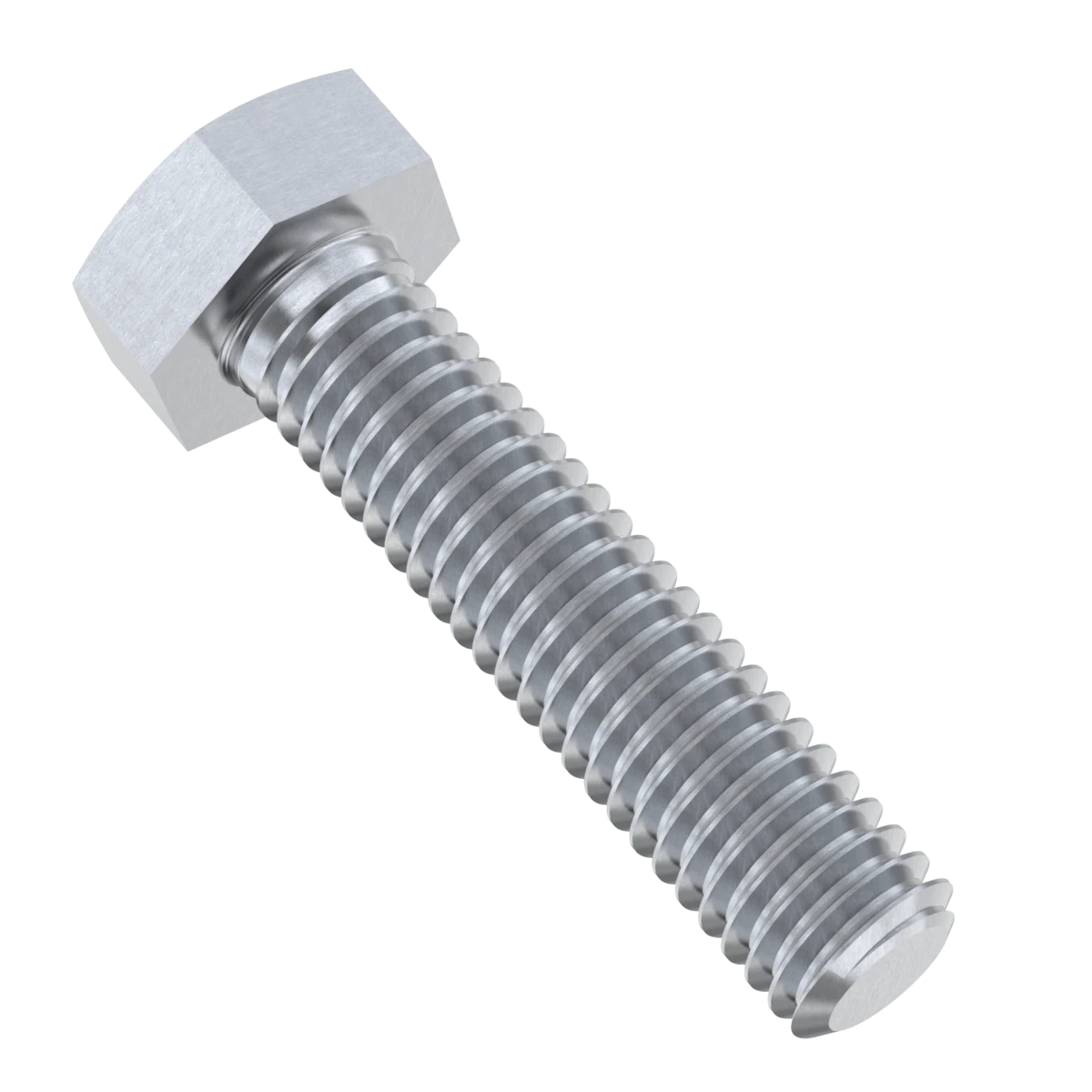

Болт М10х35/7_(10кг); DIN 933; ЦБПерейти в асортиментКатегорії товарів: Болти Група товарів: Болт DIN 933 Розмір: M10 Стандарт: DIN 933 Розмір під ключ, мм: 17 Діаметр: 10 Довжина: 35 Матеріал: Сталь Тип різьблення: Метрична Тип головки: Шестигранна Вид різьблення: Повна Клас міцності: 5.8 Покриття: Цинк -
Шайба М10/6_(10кг); DIN 125A; ЦБПерейти в асортиментКатегорії товарів: Шайба Група товарів: Шайба звичайна DIN 125А Вид шайби: Шайба плоска (DIN 125А ) Розмір: M10 Стандарт: DIN 125A Зовнішній діаметр: 20 Товщина: 2 Матеріал: Сталь Покриття: Цинк -

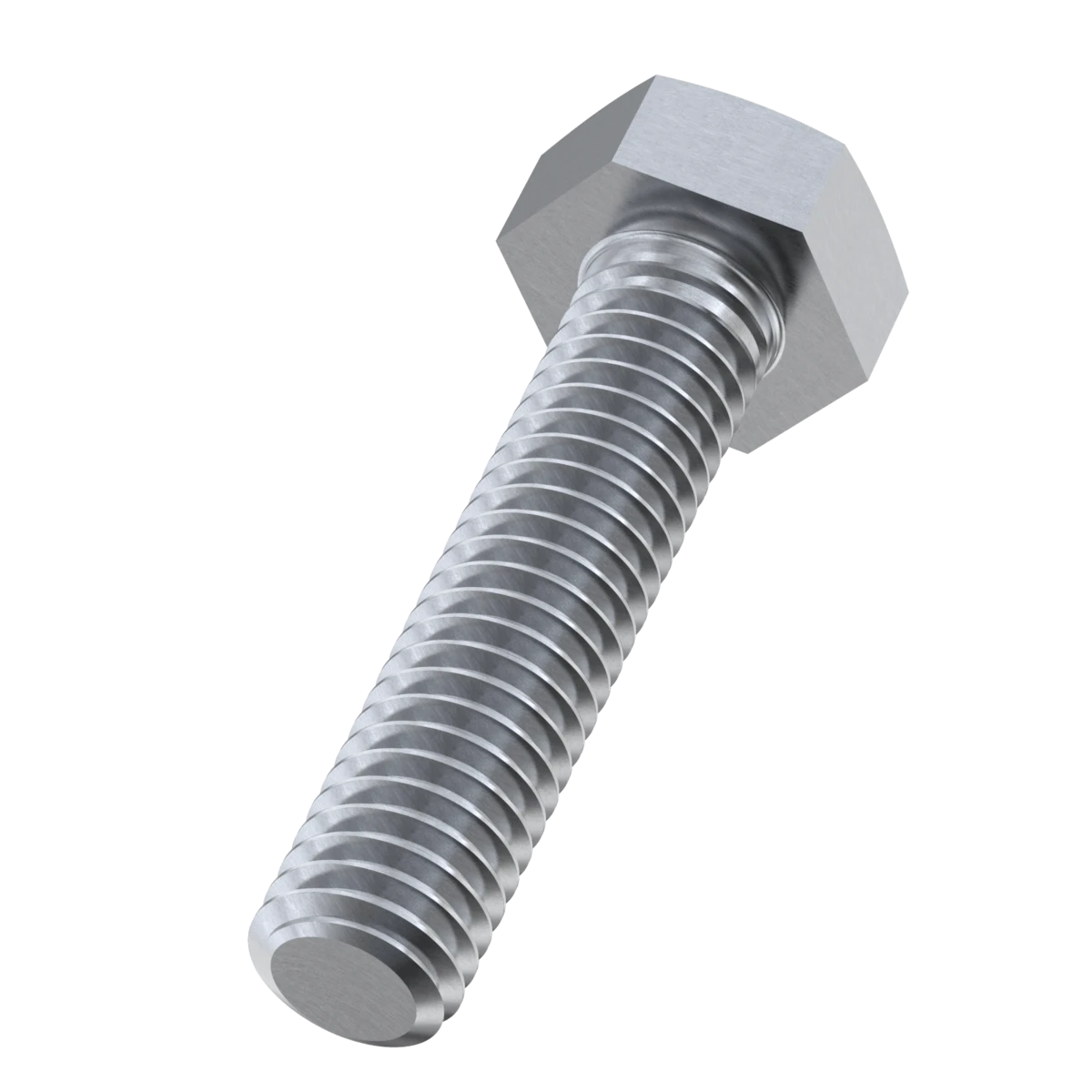

Болт М12х120/ _(10кг); DIN 933; ЦБПерейти в асортиментГрупа товарів: Болт DIN 933 Розмір: M12 Стандарт: DIN 933 Розмір під ключ, мм: 19 Діаметр: 12 Довжина: 120 Матеріал: Сталь Тип різьблення: Метрична Тип головки: Шестигранна Вид різьблення: Повна Клас міцності: 5.8 Покриття: Цинк -
Болт М12х30/16_0,300; DIN 933; кл.міц. 5,8; ЦБПерейти в асортиментКатегорії товарів: Болти Група товарів: Болт DIN 933 Розмір: M12 Стандарт: DIN 933 Розмір під ключ, мм: 19 Діаметр: 12 Довжина: 30 Матеріал: Сталь Тип різьблення: Метрична Тип головки: Шестигранна Вид різьблення: Повна Клас міцності: 5.8 Покриття: Цинк -
Шайба М16 /7_10(кг); DIN 125А; ЦБПерейти в асортиментКатегорії товарів: Шайба Група товарів: Шайба звичайна DIN 125А Вид шайби: Шайба плоска (DIN 125А ) Розмір: M16 Стандарт: DIN 125A Зовнішній діаметр: 30 Товщина: 3 Матеріал: Сталь Покриття: Цинк -

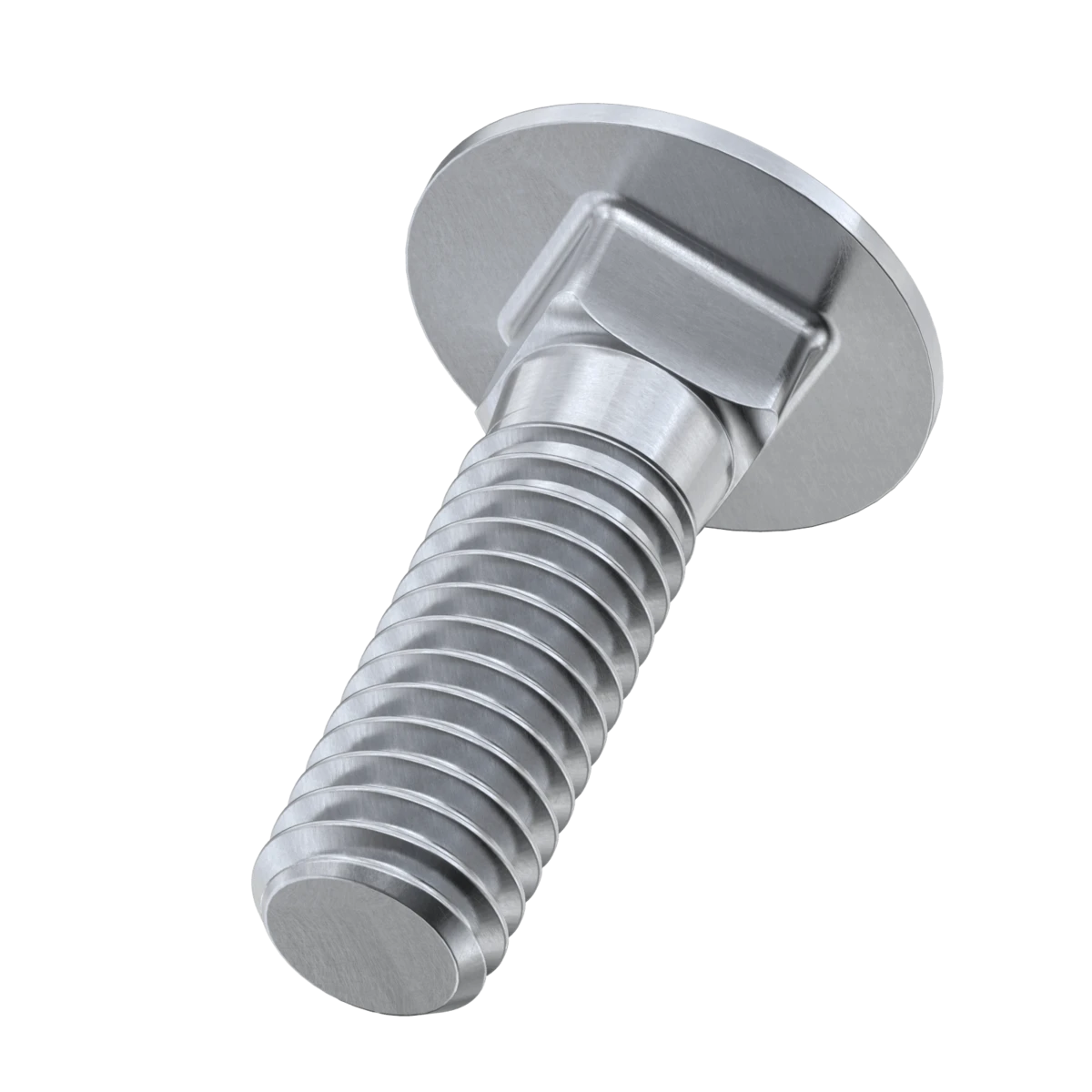

Болт мебельний НЕПОВНА РІЗЬБА М8х100/6_(10кг); DIN 603; ЦБПерейти в асортиментКатегорії товарів: Болти Група товарів: Меблевий болт DIN 603 Розмір: M8 Стандарт: DIN 603 Діаметр: 8 Довжина: 100 Матеріал: Сталь Тип різьблення: Метрична Тип головки: Напівкругла Вид різьблення: Часткова Клас міцності: 5.8 Покриття: Цинк -
Болт М10х70/7_(10кг); DIN 933; ЦБПерейти в асортиментКатегорії товарів: Болти Група товарів: Болт DIN 933 Розмір: M10 Стандарт: DIN 933 Розмір під ключ, мм: 17 Діаметр: 10 Довжина: 70 Матеріал: Сталь Тип різьблення: Метрична Тип головки: Шестигранна Вид різьблення: Повна Клас міцності: 5.8 Покриття: Цинк -

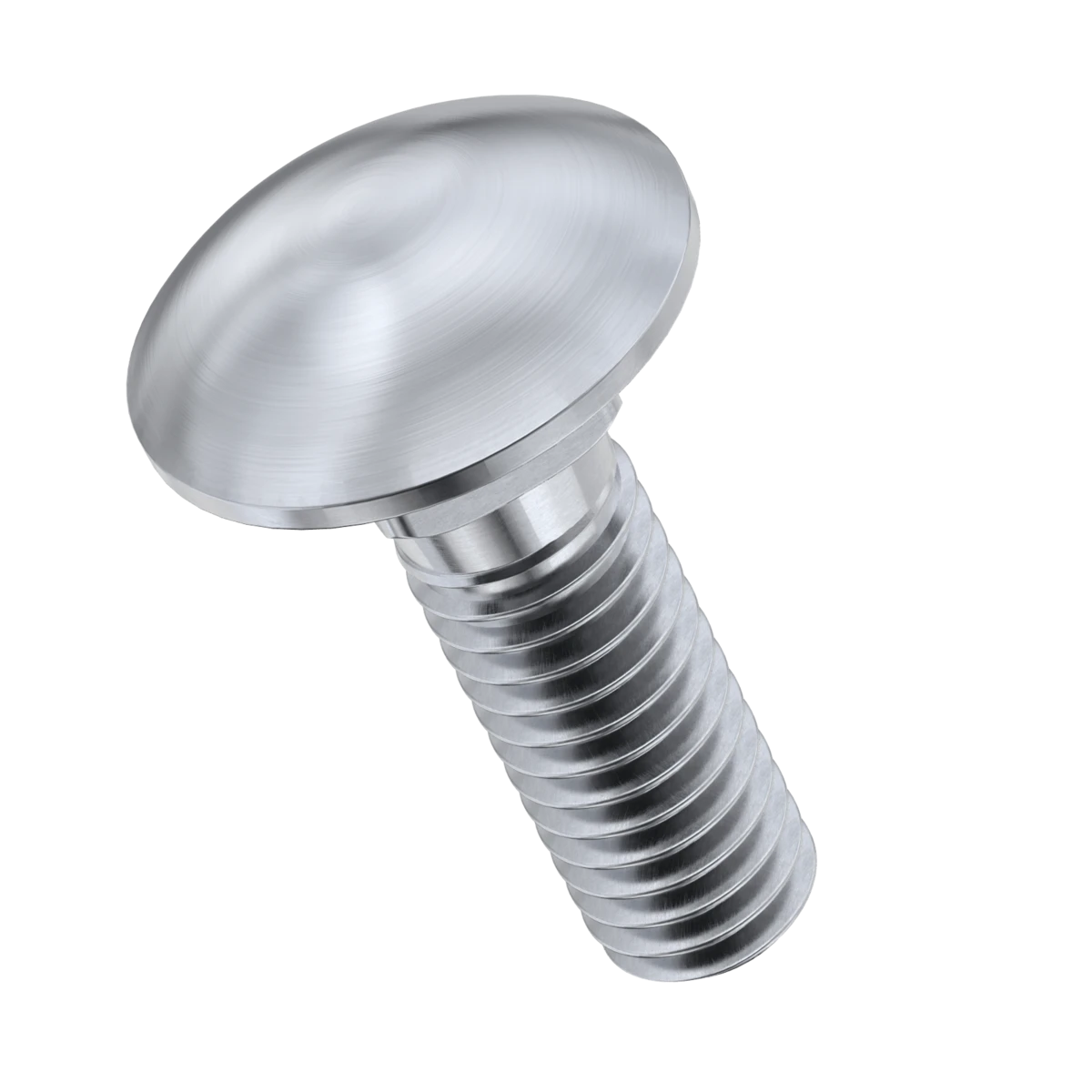

Болт мебельний ПОВНА РІЗЬБА М10х25/7_(10кг); DIN 603; ЦБПерейти в асортиментКатегорії товарів: Болти Група товарів: Меблевий болт DIN 603 Розмір: M10 Стандарт: DIN 603 Діаметр: 10 Довжина: 25 Матеріал: Сталь Тип різьблення: Метрична Тип головки: Напівкругла Вид різьблення: Повна Клас міцності: 5.8 Покриття: Цинк
