Гайка DIN 1587 ковпачкова М05 / 10,000; кл.міц. 6,0; ЦБ
Гайка DIN 1587 ковпачкова М05 / 10,000; кл.міц. 6,0; ЦБ
| Розмір |
|
| Діаметр |
|
| Клас міцності |
|
| Покриття |
|
Гайки ковпачкові відповідають вимогам німецького стандарту DIN 1587. Вони використовуються у роз'ємних з'єднаннях для забезпечення естетичності конструкції.
Кріпильний елемент складається із звичайної шестигранної гайки з внутрішнім різьбленням і сферичного ковпачка, який при накручуванні на кінець стрижня кріплення повністю закриває його. Така конструкція робить з'єднання непомітним та безпечним.
Крім естетичного зовнішнього вигляду, такі елементи кріплення допомагають уникнути травматизму, сферична головка гайки мінімізує ризик отримання травм, оскільки закриває собою частини болтів і шпильок, що стирчать. З'єднання здійснюється за допомогою гайкового ключа або гайковерта
Найчастіше гайки ковпачкові DIN 1587 використовуються в машинобудуванні, приладобудуванні та інших промислових, виробничих, будівельних галузях спільно з болтами, гвинтами, шпильками з відповідним розміром різьблення. Так з їх допомогою ви отримаєте міцне болтове з'єднання
Детальний опис
Гайки ковпачкові відповідають вимогам німецького стандарту DIN 1587. Вони використовуються в роз'ємних з'єднаннях для забезпечення естетичності конструкції.
Кріпильний елемент складається із звичайної шестигранної гайки з внутрішнім різьбленням і сферичного ковпачка, який при накручуванні на кінець стрижня кріплення повністю закриває його. Така конструкція робить з'єднання непомітним та безпечним.
Крім естетичного зовнішнього вигляду, такі елементи кріплення допомагають уникнути травматизму, сферична головка гайки мінімізує ризик отримання травм, оскільки закриває собою частини болтів і шпильок, що стирчать. З'єднання здійснюється за допомогою гайкового ключа або гайковерта
Найчастіше гайки ковпачкові DIN 1587 використовуються в машинобудуванні, приладобудуванні та інших промислових, виробничих, будівельних галузях спільно з болтами, гвинтами, шпильками з відповідним розміром різьблення.
Гайки мають внутрішнє різьблення для накручування на шпильку або болт. Так з їх допомогою ви отримаєте міцну болтову з'єднання.
Особливості гайки DIN1587:
-
естетичний зовнішній вигляд,
-
захищає персонал, який працює з машинами, від травматизму
-
ковпачок гайки надійно закриває різьбовий отвір деталі
Сфера застосування гайки ковпачкової DIN1587:
Високі ковпачкові гайки використовуються у будівництві, приладобудуванні, харчовій промисловості, при виробництві меблів та елементів інтер'єру.
Часто виріб застосовується як декоративний елемент. За рахунок оригінальної форми така ковпачкова гайка DIN1587 впишеться в будь-який інтер'єр. Крім того, металовироб добре підходить для ситуацій, коли з'єднання «болт-гайка» потрібно додатково захистити від корозії.
Розміри високих шестигранних ковпачкових гайок DIN 1587 мм.
|
d |
dk |
m |
s ISO/DIN |
t |
w |
h |
|
M4 |
6.5 |
3.2 |
7 |
5.26 |
2 |
8 |
|
M5 |
7.5 |
4 |
8 |
7.21 |
2 |
10 |
|
M6 |
9.5 |
5 |
10 |
7.71 |
2 |
12 |
|
M8 |
12.5 |
6.5 |
13 |
10.65 |
2 |
15 |
|
M10 |
15 |
8 |
16/17 |
12.65 |
2 |
18 |
|
M12 |
17 |
10 |
18/19 |
15.65 |
3 |
22 |
|
M14 |
20 |
11 |
21/22 |
17.65 |
4 |
25 |
|
М16 |
23 |
13 |
24 |
20.58 |
4 |
28 |
|
М18 |
26 |
15 |
27 |
24.58 |
5 |
32 |
|
М20 |
28 |
16 |
30 |
25.58 |
5 |
34 |
|
М22 |
33 |
18 |
34/32 |
28.58 |
5 |
39 |
|
М24 |
34 |
19 |
36 |
30.5 |
6 |
42 |
Позначення:
d - номінальний діаметр різьблення
dk – зовнішній діаметр ковпачка, макс.
m – висота шестигранної частини гайки, макс.
s - розмір гайки під ключ
t – глибина, хв.
w - товщина ковпачка, хв.
h - повна висота гайки
Монтаж :
Вставити болт у просвердлений отвір. На встановлений гвинт накрутити гайку. Зафіксуйте гайку за допомогою ключа.
Аналог DIN 1587:
ГОСТ 11860-85 - ковпачкові гайки класу точності А з діаметром різьблення від 3 до 24 мм.
Супутні товари
-
Болт М6х40/6_2,000; DIN 933; кл.міц. 5,8; ЦБПерейти в асортиментКатегорії товарів: Болти Група товарів: Болт DIN 933 Розмір: M6 Стандарт: DIN 933 Розмір під ключ, мм: 10 Діаметр: 6 Довжина: 40 Матеріал: Сталь Тип різьблення: Метрична Тип головки: Шестигранна Вид різьблення: Повна Клас міцності: 5.8 Покриття: Цинк -
Болт М14 х50 /7_(10кг); DIN 933; кл. м. 8.8 ЦБ МІЦНИЙПерейти в асортиментКатегорії товарів: Болти Група товарів: Болт DIN 933 Розмір: M14 Стандарт: DIN 933 Розмір під ключ, мм: 22 Діаметр: 14 Довжина: 50 Матеріал: Сталь Тип різьблення: Метрична Тип головки: Шестигранна Вид різьблення: Повна Клас міцності: 8.8 Покриття: Цинк -
Болт М10х60/7,2_(10кг); DIN 933; ЦБПерейти в асортиментКатегорії товарів: Болти Група товарів: Болт DIN 933 Розмір: M10 Стандарт: DIN 933 Розмір під ключ, мм: 17 Діаметр: 10 Довжина: 60 Матеріал: Сталь Тип різьблення: Метрична Тип головки: Шестигранна Вид різьблення: Повна Клас міцності: 5.8 Покриття: Цинк -
Болт М8х120/16_0,250; DIN 933; кл.міц. 5,8; ЦБПерейти в асортиментКатегорії товарів: Болти Група товарів: Болт DIN 933 Розмір: M8 Стандарт: DIN 933 Розмір під ключ, мм: 13 Діаметр: 8 Довжина: 120 Матеріал: Сталь Тип різьблення: Метрична Тип головки: Шестигранна Вид різьблення: Повна Клас міцності: 5.8 Покриття: Цинк -
Болт мебельний НЕПОВНА РІЗЬБА М6х100/6_(10кг); DIN 603; ЦБПерейти в асортиментКатегорії товарів: Болти Група товарів: Меблевий болт DIN 603 Розмір: M6 Стандарт: DIN 603 Діаметр: 6 Довжина: 100 Матеріал: Сталь Тип різьблення: Метрична Тип головки: Напівкругла Вид різьблення: Часткова Клас міцності: 5.8 Покриття: Цинк -
Болт М10х120/ _(10кг); DIN 933; ЦБПерейти в асортиментГрупа товарів: Болт DIN 933 Розмір: M10 Стандарт: DIN 933 Розмір під ключ, мм: 17 Діаметр: 10 Довжина: 120 Матеріал: Сталь Тип різьблення: Метрична Тип головки: Шестигранна Вид різьблення: Повна Клас міцності: 5.8 Покриття: Цинк -

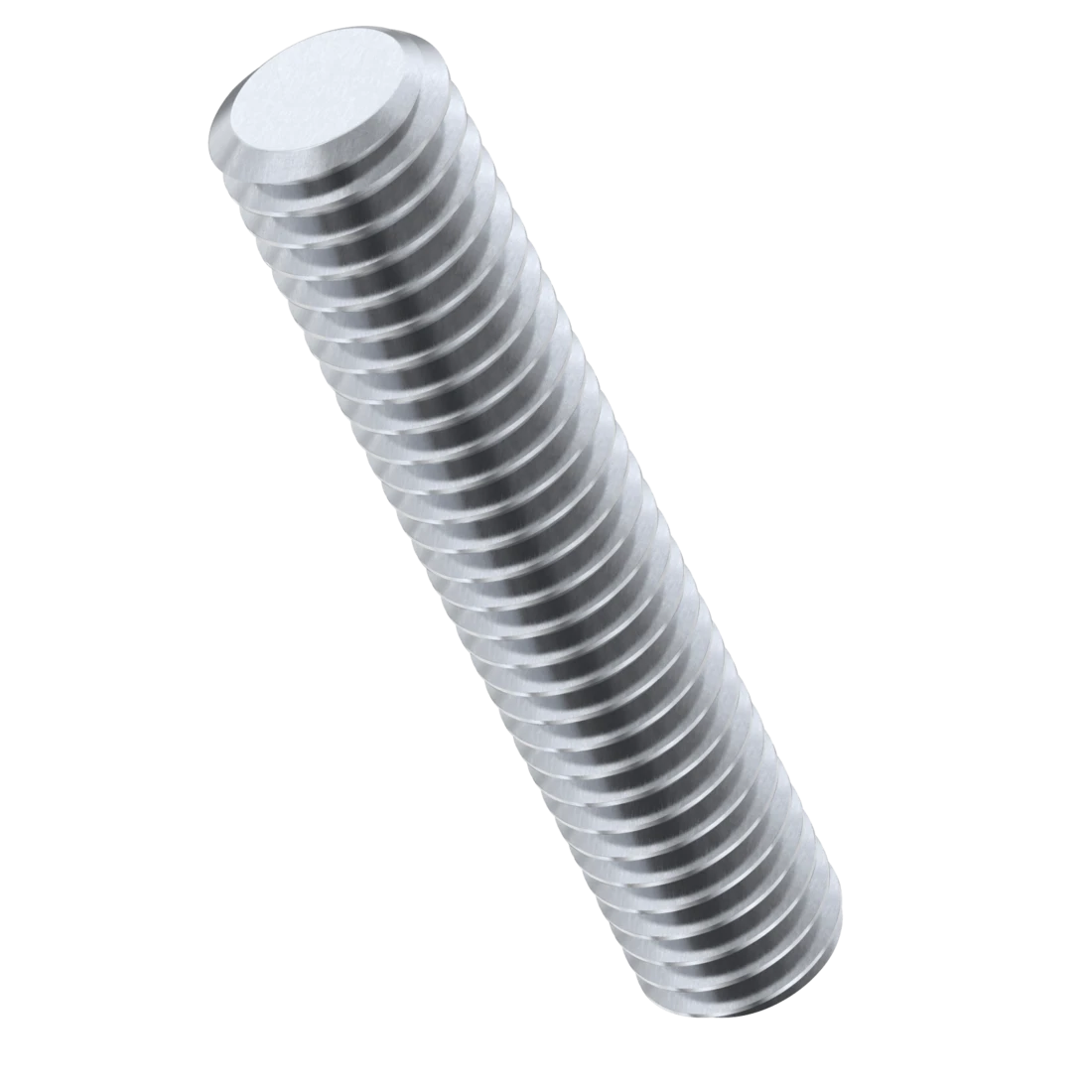

Шпилька різьбова DIN М10х1000/7_0,050; DIN 975; ЦБПерейти в асортиментДовжина стрижня: 1 метр Категорії товарів: Шпильки Група товарів: Шпилька DIN 975 Вид шпильки: DIN Розмір: M10 Стандарт: DIN 975 Градус різьблення: 60 градусів Матеріал: Сталь Тип різьблення: Метрична Вид різьблення: Повна Клас міцності: 5.8 Покриття: Цинк -
