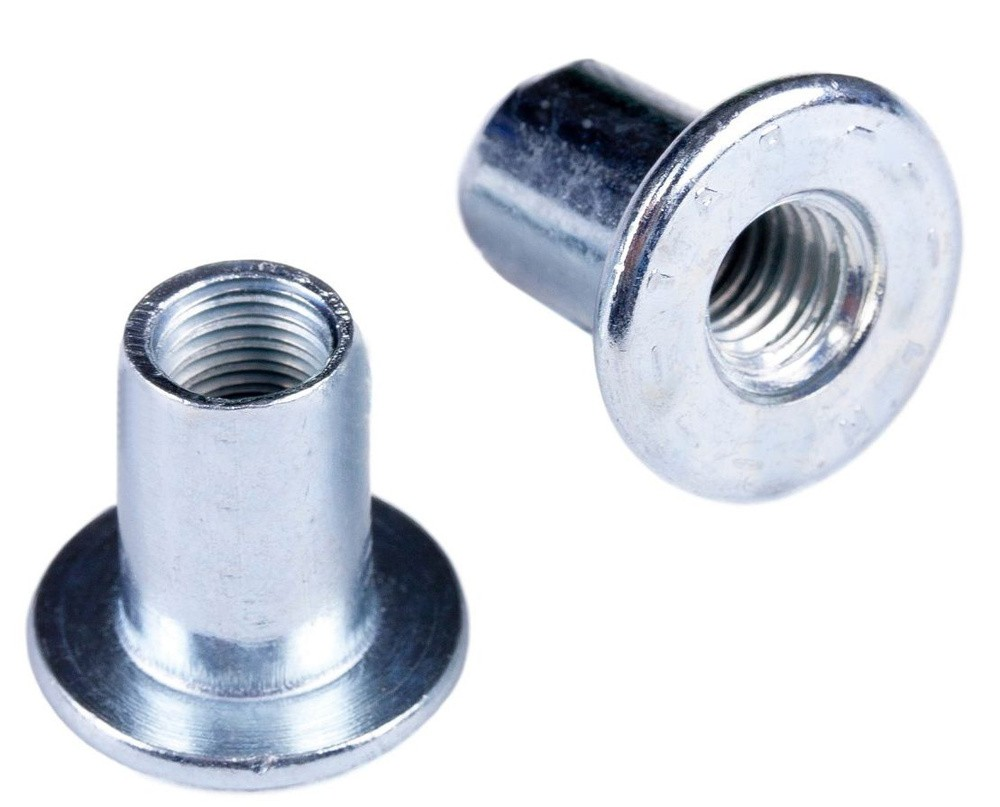

Що являє собою гайка Еріксона з плоскою головкою

Гайка Еріксона (аналог DIN 563 C3, також відома як «стяжна гайка», «бочонок» або «цангова гайка») — це рознімне меблеве кріплення, що вирішує головну проблему традиційних з'єднань «шуруп у торець плити»: недостатню силу притиску та ризик розколювання матеріалу. Гайка встановлюється у поперечний отвір деталі, а крізь суміжну деталь у неї вкручується меблевий гвинт (конфірмат), утворюючи жорстке, рознімне та багаторазово зібране з'єднання.

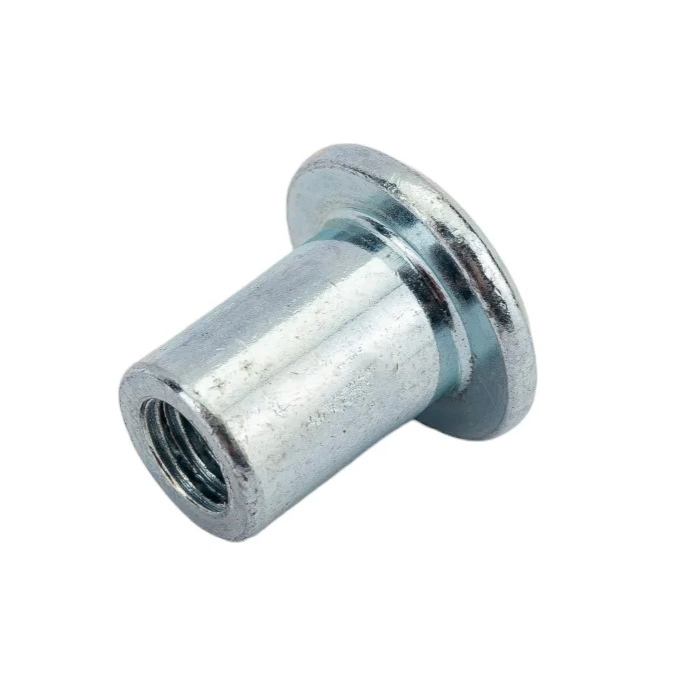

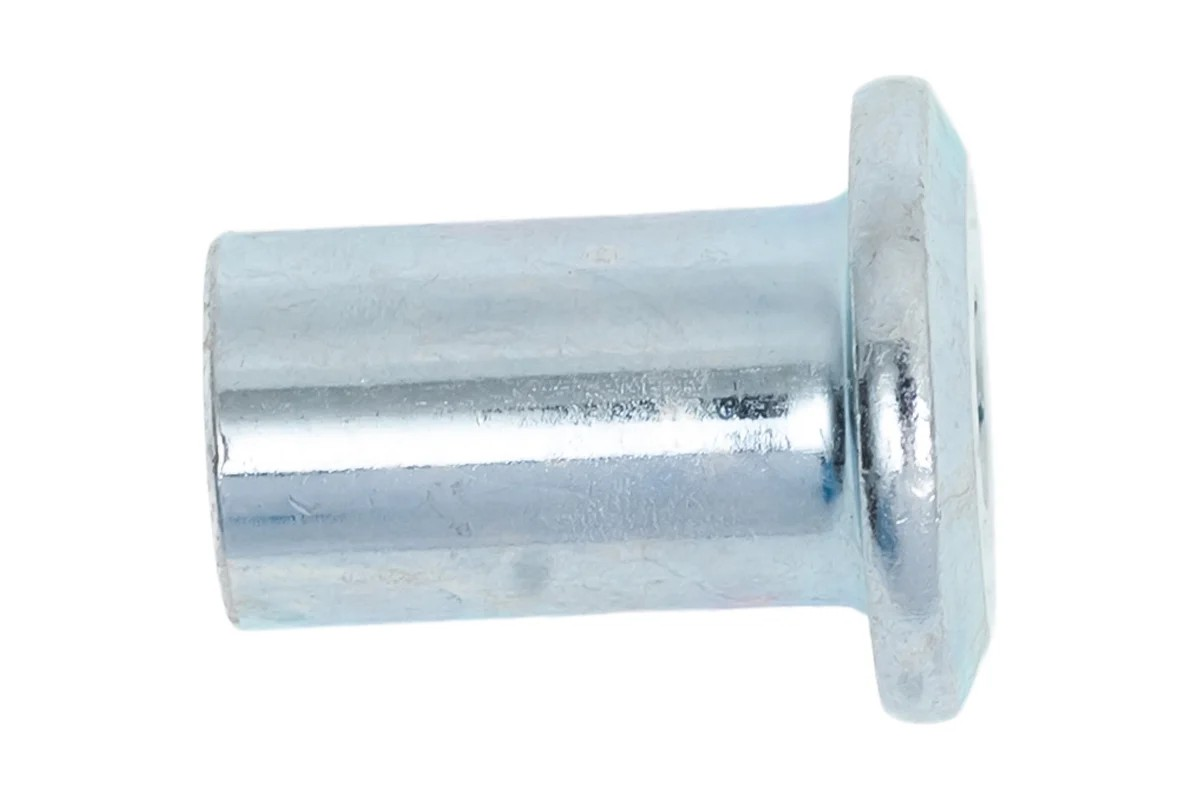

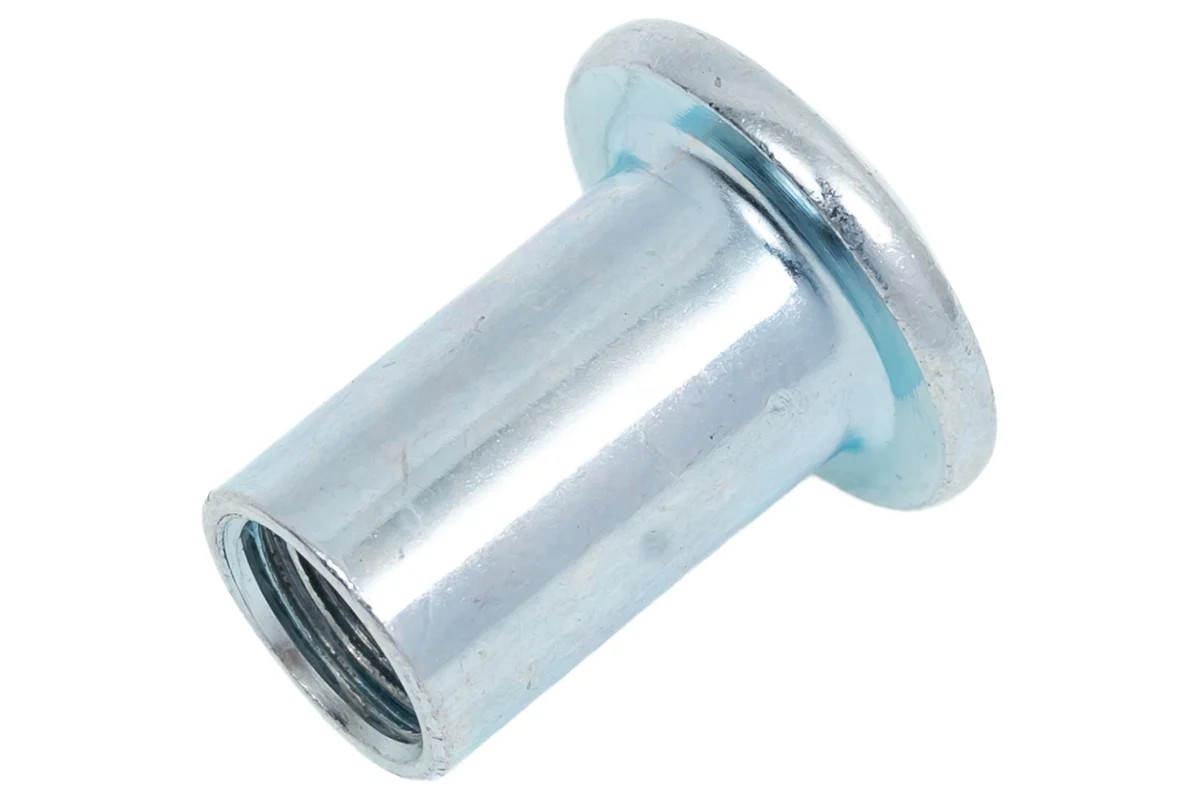

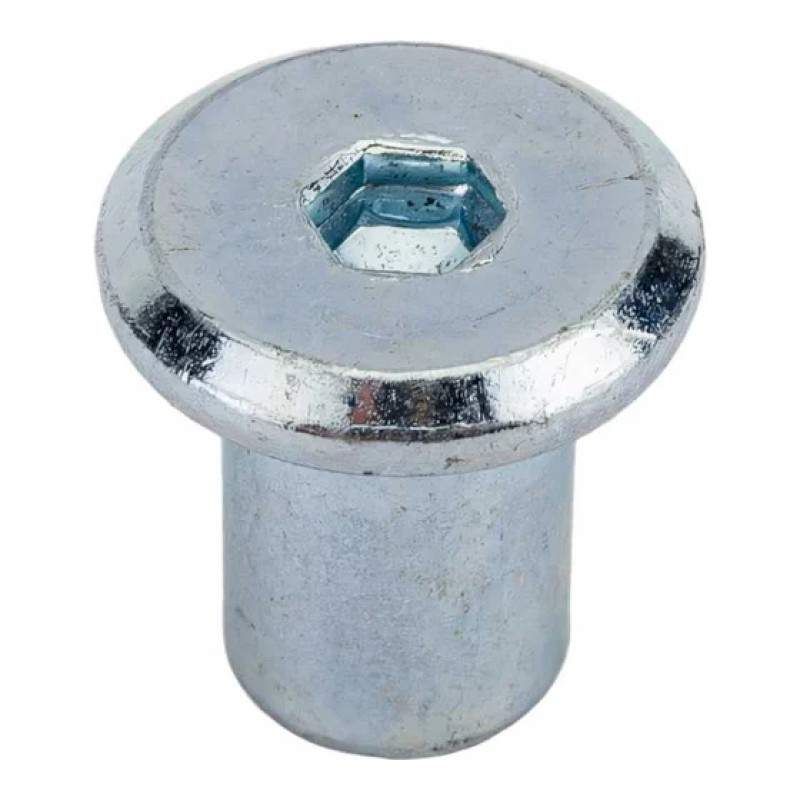

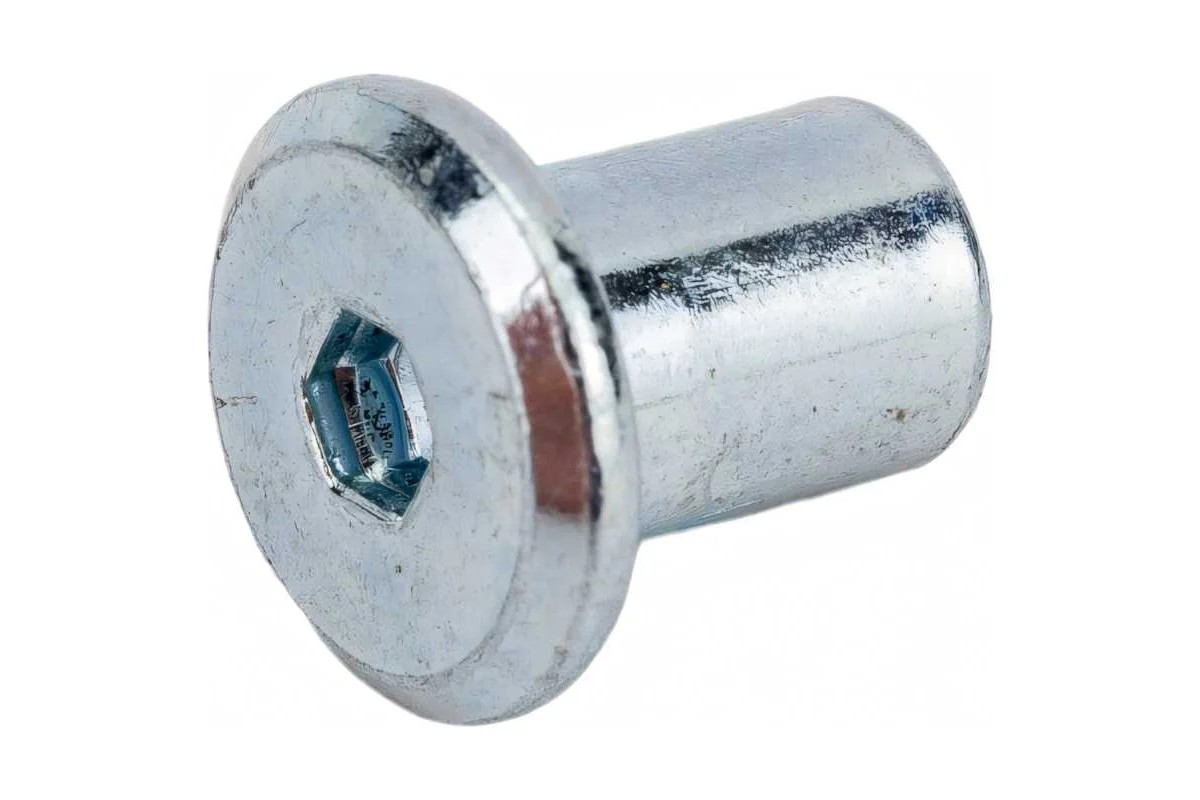

Плоска головка (виконання JCN) — один із двох основних варіантів виконання головки гайки Еріксона поряд із циліндричною (потайною) головкою. Плоска головка сідає у розсвердлений або врівень просвердлений отвір і не виступає над поверхнею деталі, що зручно там, де торець деталі відкритий або закривається крайкою без додаткового маскування.

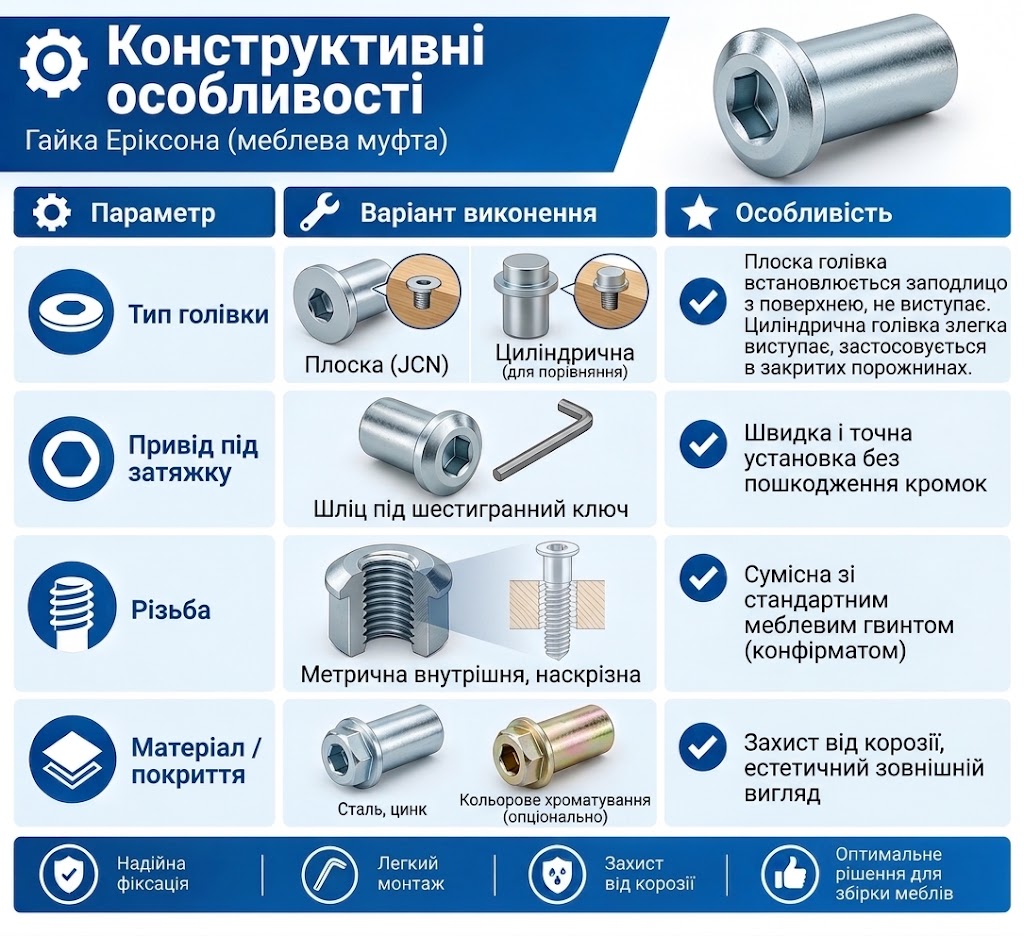

  Конструктивні особливості

  Технічні характеристики

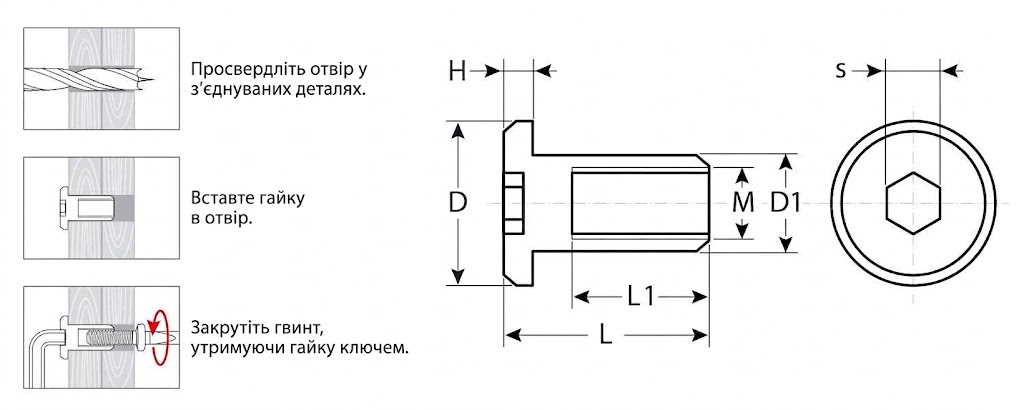

  Таблиця розмірів

* Точний діаметр, довжину і розмір під ключ конкретного артикулу уточнюйте в картці товару на сайті — лінійка може доповнюватися новими позиціями.

  Переваги

• Значно більша сила притиску з'єднання порівняно зі звичайним саморізом, вкрученим у торець плити
• Плоска головка не виступає над поверхнею деталі — акуратний, прихований монтаж
• Рознімне з'єднання: меблі можна багаторазово збирати й розбирати без втрати міцності кріплення
• Встановлюється швидко і без спеціального обладнання — достатньо шестигранного ключа та дриля для отвору
• Знижує ризик розколювання ДСП і МДФ порівняно з прямим вкручуванням саморіза в торець
• Цинкове покриття забезпечує стійкість до корозії на весь термін служби меблів.

  На що звернути увагу

• Потребує точного і акуратного свердління поперечного отвору — при зміщенні гайка встане з перекосом і послабить з'єднання
• Плоска головка менш стійка до вириву з м'яких матеріалів (тонкий ДСП, ДВП), ніж циліндрична, через меншу площу упору
• Не призначена для з'єднань, що працюють на згин або зсув без додаткових шкантів/напрямних
• Потребує застосування саме меблевого стяжного гвинта (конфірмата) відповідного діаметра — звичайний саморіз чи болт може не підійти за кроком і профілем різьби
• При багаторазовому інтенсивному розбиранні-складанні різьба в гайці та матеріал навколо отвору можуть поступово зношуватися.

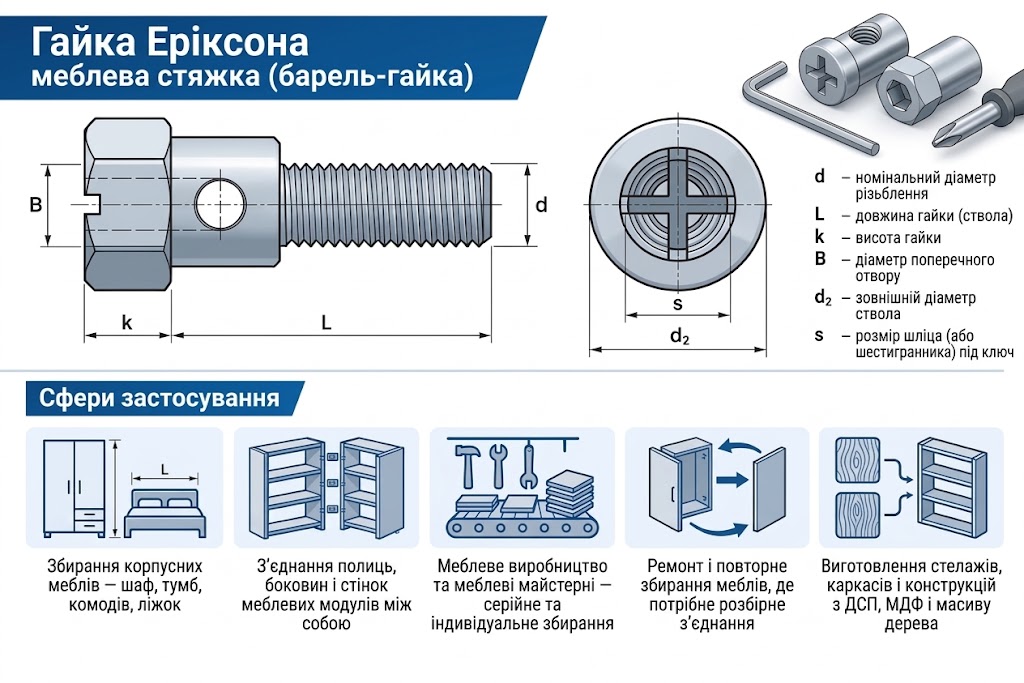

  Сфери застосування

• Складання корпусних меблів — шаф, тумб, комодів, ліжок
• З'єднання полиць, бокових стінок і стінок меблевих модулів між собою
• Меблеве виробництво та меблеві майстерні — серійне та індивідуальне складання
• Ремонт і повторне складання меблів, де потрібне рознімне з'єднання
• Виготовлення стелажів, каркасів і конструкцій з ДСП, МДФ і масиву дерева.

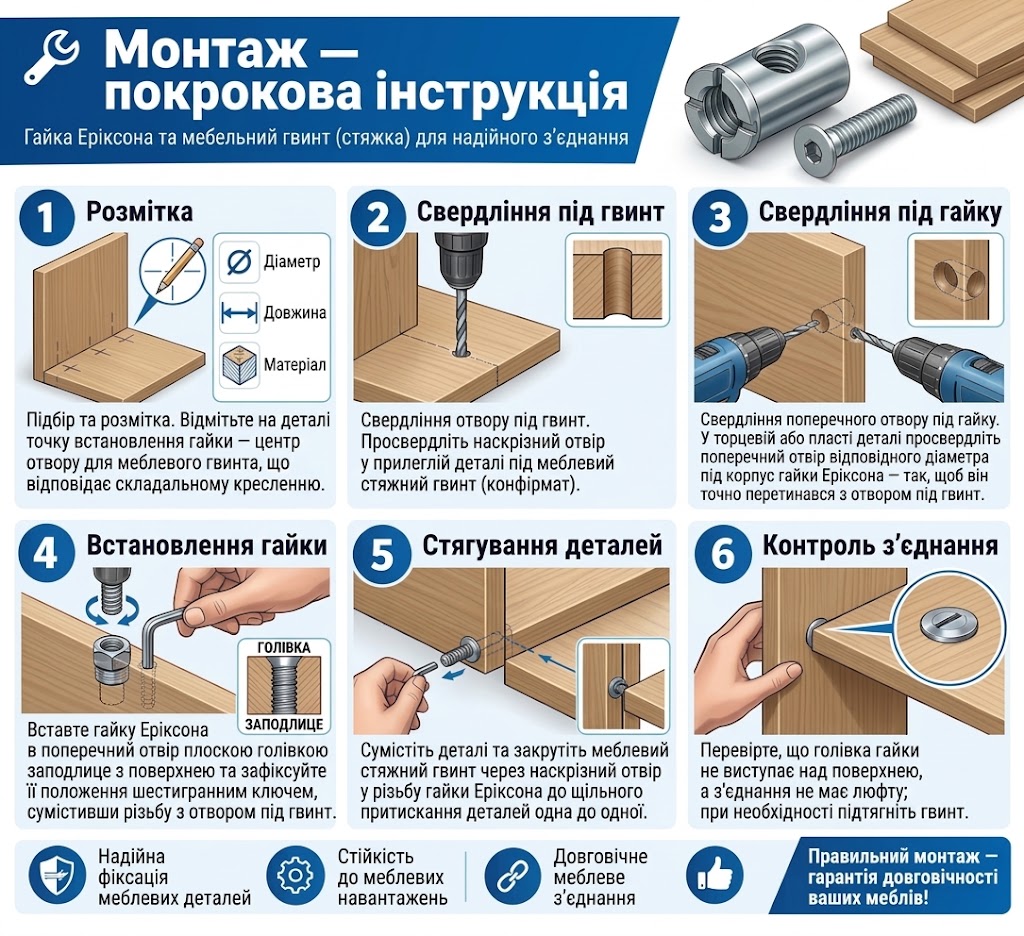

  Монтаж — покрокова інструкція

1. Розмітка. Позначте на деталі точку встановлення гайки — центр отвору під меблевий гвинт, що відповідає складальному кресленню.
2. Свердління отвору під гвинт. Просвердліть наскрізний отвір у прилеглій деталі під меблевий стяжний гвинт (конфірмат).
3. Свердління поперечного отвору під гайку. У торцевій або пластовій частині деталі просвердліть поперечний отвір відповідного діаметра під корпус гайки Еріксона — так, щоб він точно перетинався з отвором під гвинт.
4. Встановлення гайки. Вставте гайку Еріксона у поперечний отвір плоскою головкою врівень із поверхнею і зафіксуйте її положення шестигранним ключем, сумістивши різьбу з отвором під гвинт.
5. Стягування деталей. Сумістіть деталі і закрутіть меблевий стяжний гвинт крізь наскрізний отвір у різьбу гайки Еріксона до щільного притиску деталей одна до одної.
6. Контроль з'єднання. Перевірте, що головка гайки не виступає над поверхнею, а з'єднання не має люфту; за потреби підтягніть гвинт.

  Корисні поради

• Використовуйте кондуктор або шаблон для свердління, щоб отвір під гвинт точно збігався з різьбою гайки
• Для тонких деталей (менше 16 мм) обирайте гайку меншого діаметра, щоб не послабити матеріал навколо отвору
• Не затягуйте меблевий гвинт надмірним зусиллям — це може призвести до зриву різьби або розтріскування ДСП навколо гайки
• При частому розбиранні-складанні періодично перевіряйте стан різьби гайки і за потреби замінюйте зношене кріплення
• Для видимих торців використовуйте саме плоске виконання головки (JCN), щоб уникнути виступаючих елементів під облицюванням чи крайкою.
