DIN 928 Гайка квадратна приварна М10, БП, упаковка 250 шт.
DIN 928 Гайка квадратна приварна М10, БП, упаковка 250 шт.
| Розмір |
|
| Діаметр |
|
| Покриття |
|
| Розмір під ключ, мм |
|
Самовивіз з оптового складу компанії
Наш логістичний партнер Нова Пошта
- Адресна доставка по всій Україні
- Самовивіз з поштомату «Нова пошта» (до 20кг)
- Самовивіз з відділення «Нова пошта»
- Оплата на реквізити (згідно з рахунком або умов індивідуального договору)
- Оплата на сайті платіжною карткою
- Післяплата при отримані
Обмін/повернення протягом 14 днів
Контроль якості продукції
Зображені фото є умовні, колір, форма та інші деталі можуть відрізнятись в залежності від партії

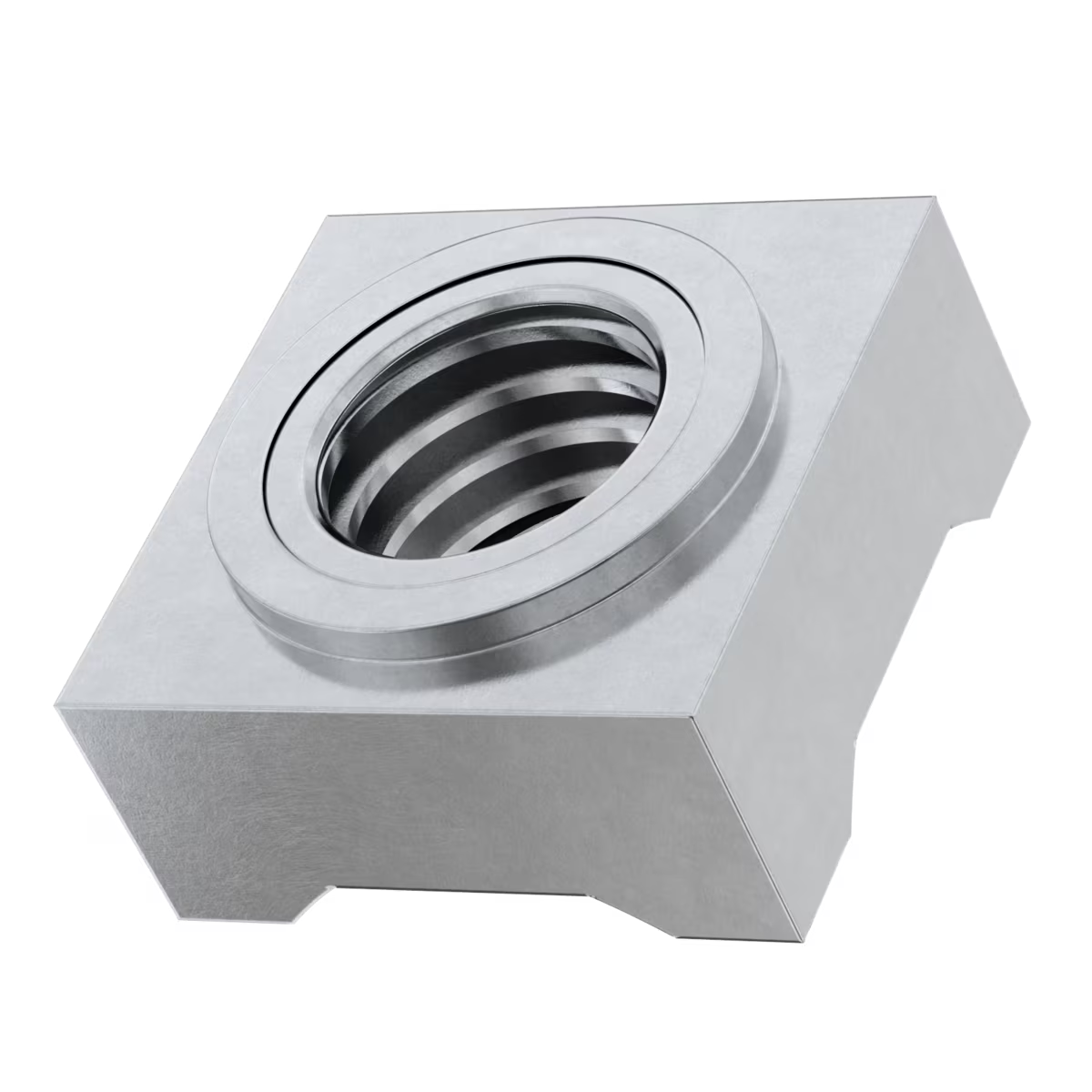

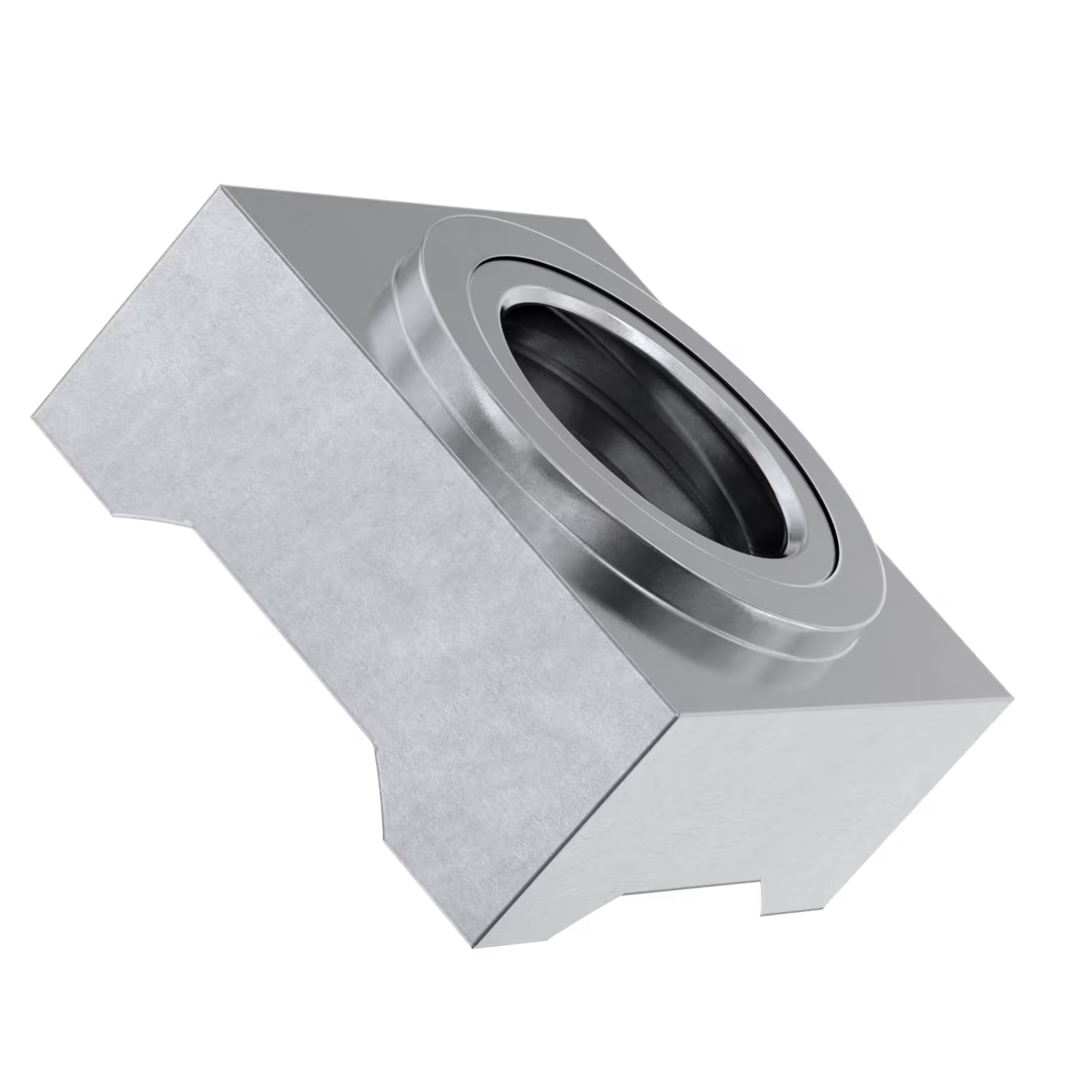

Гайка DIN 928 квадратна приварна — кріпильний елемент, який не накручується на різьбу, а приварюється до металевої деталі, стаючи її нерознімною частиною. Після приварювання в неї залишається лише закрутити болт чи гвинт — без свердління і нарізання різьби в самій конструкції.

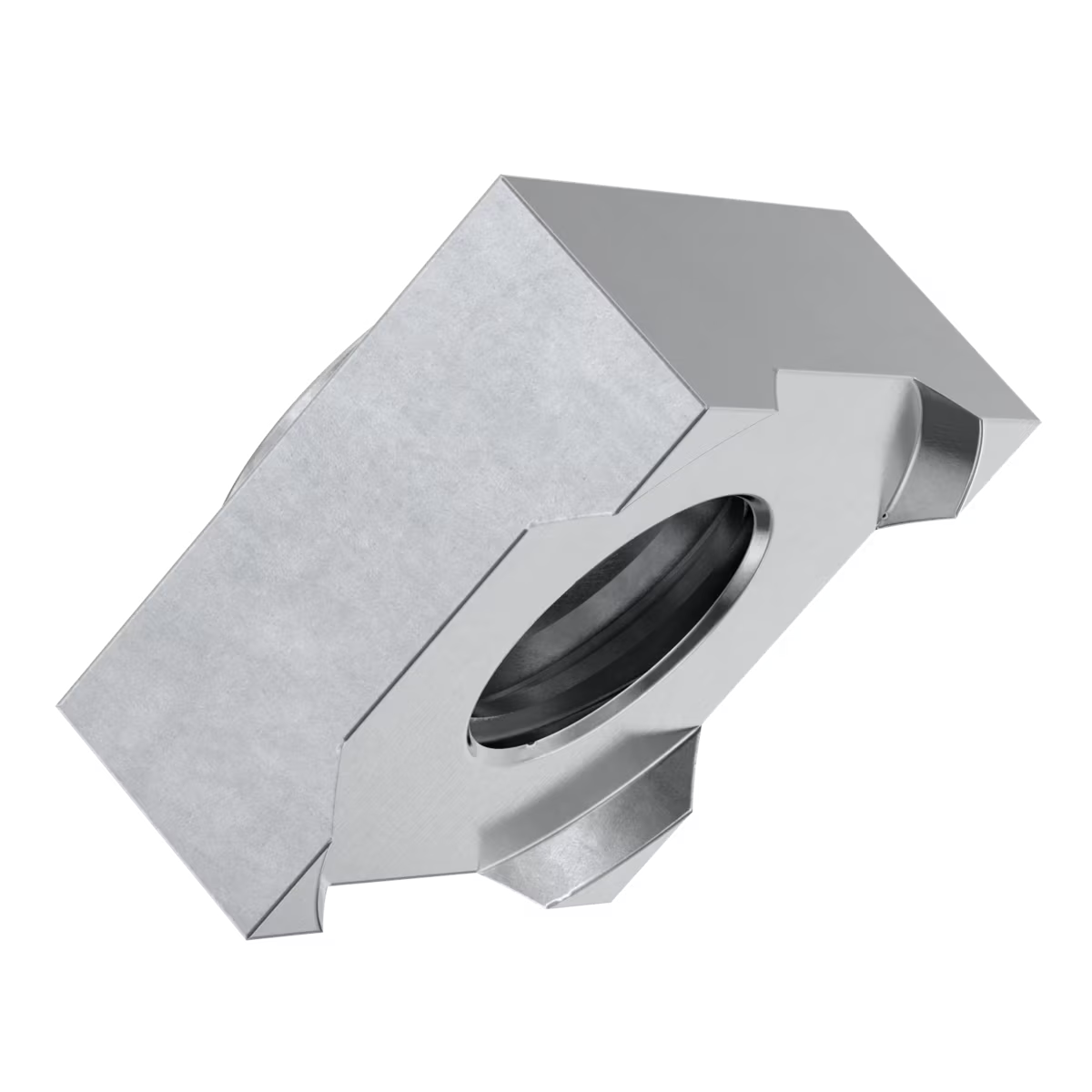

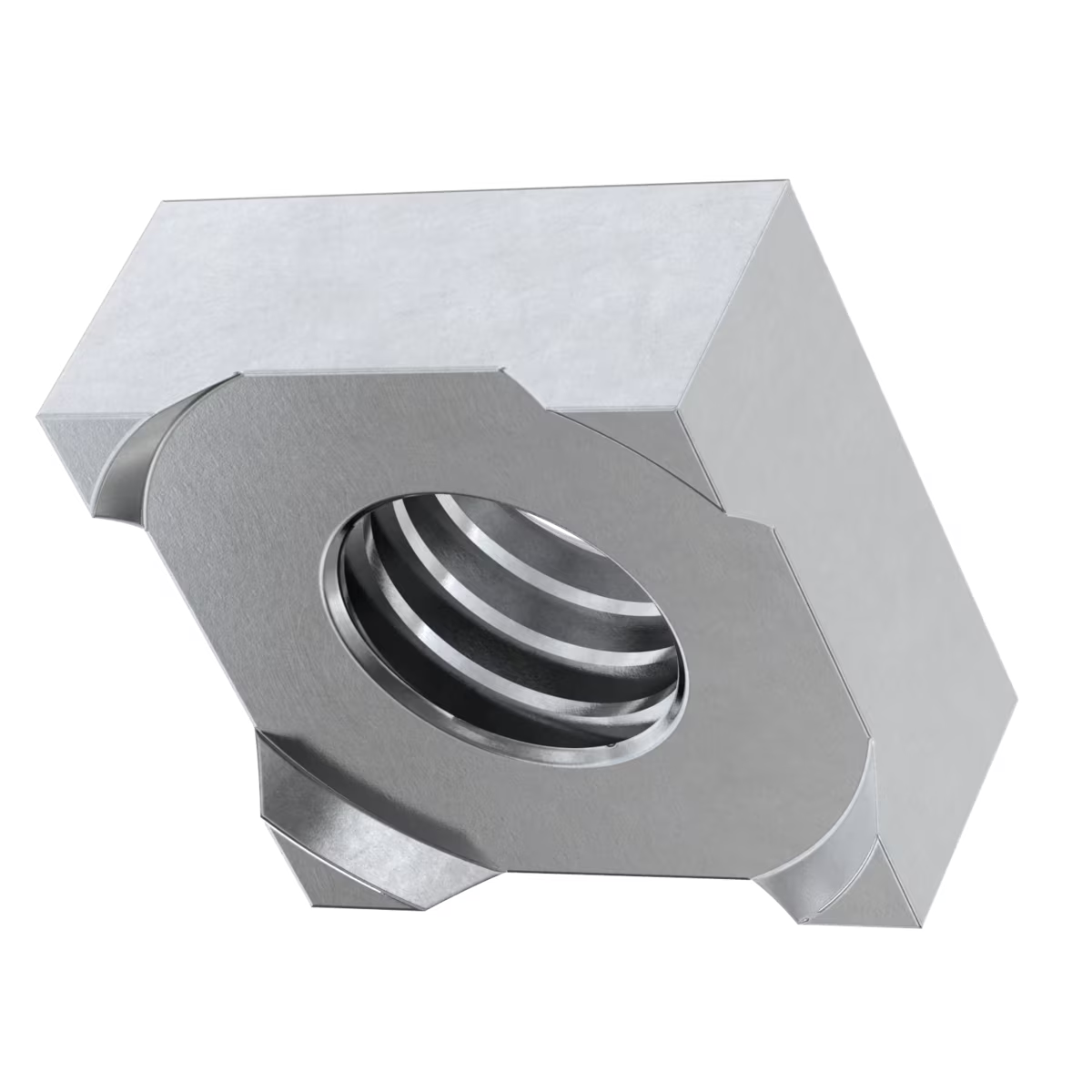

На нижній стороні гайки розташовані чотири виступи (шипи) по кутах, які забезпечують точковий контакт з поверхнею деталі під час точкового (проекційного) зварювання. Така конструкція гарантує надійне приварювання навіть до трохи нерівної поверхні та запобігає потраплянню розплаву в різьбу.
Виготовляється з конструкційної сталі без покриття (для якісного зварного шва) або з нержавіючої сталі А2 — для зварювання на нержавіючих конструкціях в умовах підвищеної вологості та корозійного навантаження.
Детальний опис
Що являє собою гайка DIN 928
Приварна гайка DIN 928 застосовується там, де неможливо або небажано свердлити і нарізати різьбу безпосередньо в деталі — наприклад, у тонкостінних металоконструкціях, коробчастих профілях, кожухах обладнання. Після приварювання різьбовий отвір стає постійною частиною конструкції, а складання вузла надалі виконується одним ключем — без потреби утримувати гайку зі зворотного боку деталі.
Стандарт DIN 928 регламентує квадратну форму корпусу гайки з повною метричною різьбою (діаметр від M4 до M16) і чотирма приварювальними виступами на опорній площині. Така гайка призначена для з'єднань з болтами класу міцності до 8.8 включно.

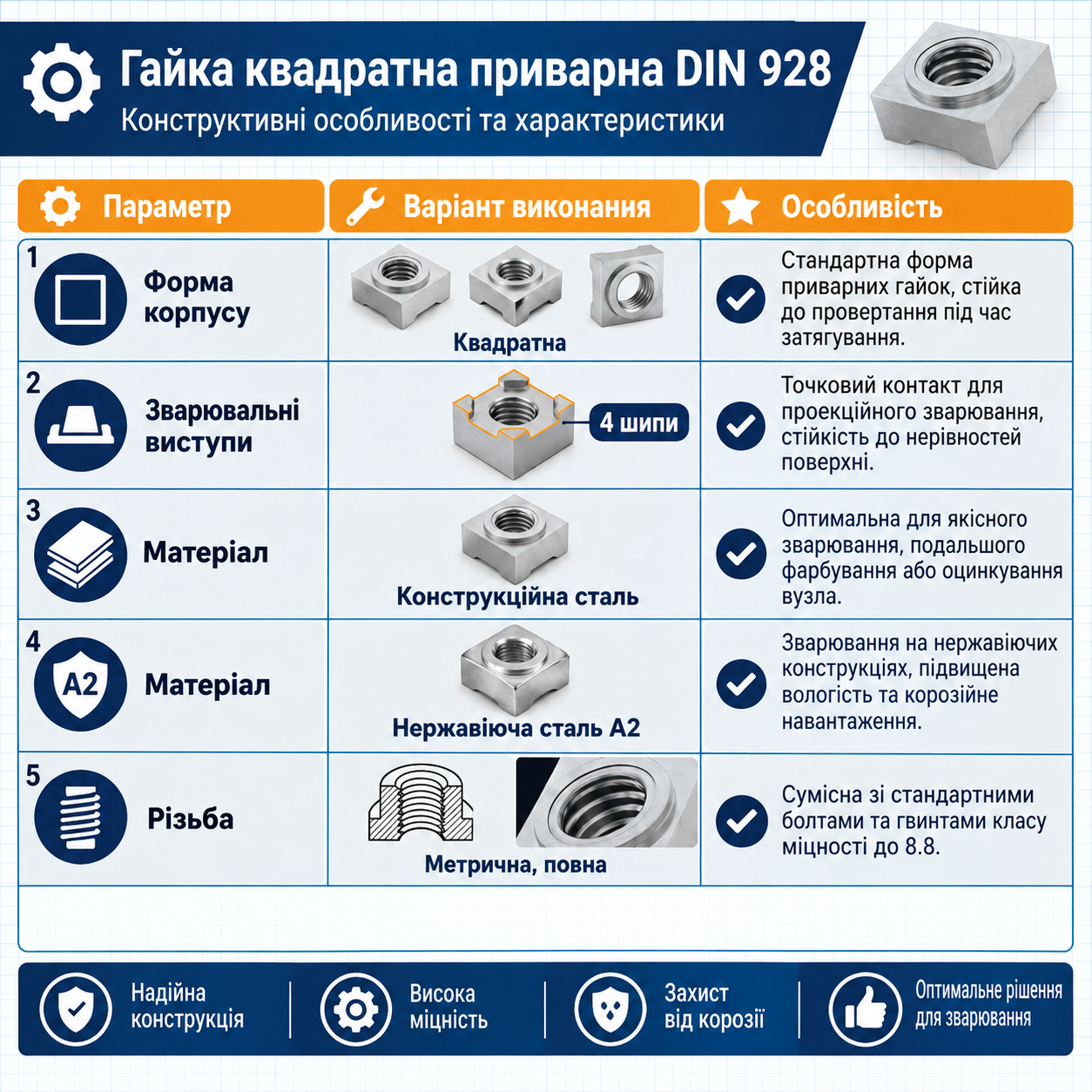

Конструктивні особливості
|
Параметр |
Варіант виконання |
Особливість |
|---|---|---|
|
Форма корпусу |
Квадратна |
Стандартна форма приварних гайок, стійка до провертання під час затягування |
|
Приварювальні виступи |
4 шипи по кутах опорної площини |
Точковий контакт для проекційного зварювання, стійкість до нерівностей поверхні |
|
Матеріал |
Конструкційна сталь без покриття |
Оптимальна для якісного зварювання, подальше фарбування чи оцинкування вузла |
|
Матеріал |
Нержавіюча сталь А2 |
Зварювання на нержавіючих конструкціях, підвищена вологість і корозійне навантаження |
|
Різьба |
Метрична, повна |
Сумісна зі стандартними болтами і гвинтами класу міцності до 8.8 |
Технічні характеристики
|
Параметр |
Значення |
|---|---|
|
Стандарт |
DIN 928 |
|
Форма |
Квадратна, з 4 приварювальними виступами на опорній площині |
|
Тип різьблення |
Метрична, права, повна |
|
Матеріал |
Конструкційна сталь (без покриття) або нержавіюча сталь А2 |
|
Сумісність за болтами |
Болти та гвинти класу міцності до 8.8 включно |
|
Спосіб монтажу |
Точкове (проекційне) контактне зварювання |
|
Діапазон діаметрів різьби |
від M4 до M16 |
|
Рекомендована основа |
Сталеві листи, профілі, тонкостінні металоконструкції |

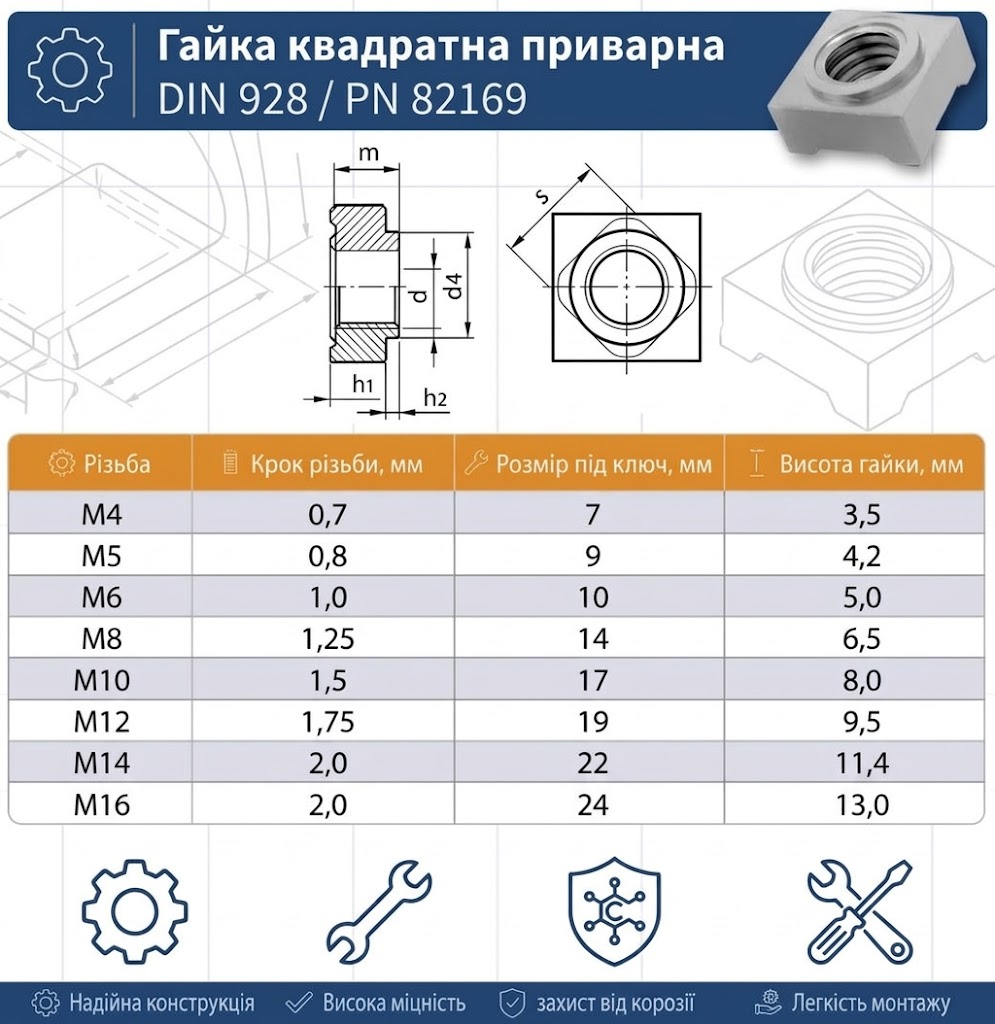

Таблиця розмірів
|
Різьба |
Крок різьби, мм |
Ширина під ключ, мм |
Висота гайки, мм |
|---|---|---|---|
|
M4 |
0,7 |
7 |
3,5 |
|
M5 |
0,8 |
9 |
4,2 |
|
M6 |
1,0 |
10 |
5,0 |
|
M8 |
1,25 |
14 |
6,5 |
|
M10 |
1,5 |
17 |
8,0 |
|
M12 |
1,75 |
19 |
9,5 |
|
M14 |
2,0 |
22 |
11,4 |
|
M16 |
2,0 |
24 |
13,0 |
* Точний діаметр різьби, матеріал і товщину привареного листа для конкретного артикулу уточнюйте в картці товару на сайті — лінійка може доповнюватися новими позиціями.
Переваги
- Не потребує свердління і нарізання різьби в деталі — готове різьбове з'єднання створюється безпосередньо на етапі зварювання
- Чотири приварювальні виступи забезпечують надійний точковий контакт навіть на не ідеально рівній поверхні
- Після приварювання складання вузла виконується одним ключем — не потрібно утримувати гайку зі зворотного боку деталі
- Підходить для тонкостінних і важкодоступних зі зворотного боку конструкцій — коробчастих профілів, кожухів, корпусів
- Квадратна форма стійка до провертання під час затягування болта
- Виконання з нержавіючої сталі А2 дозволяє застосовувати гайку в умовах підвищеної вологості та агресивного середовища.
На що звернути увагу
- Потребує наявності зварювального обладнання (апарата контактного/проекційного зварювання) і навичок зварювання — не підходить для монтажу без зварювання
- Розрахована на болти класу міцності не вище 8.8 — не призначена для особливо високонавантажених з'єднань
- Після приварювання гайка стає нез'ємною частиною конструкції — при пошкодженні різьби потрібен демонтаж і заміна всієї гайки з повторним зварюванням
- Відсутність захисного покриття на сталевому виконанні потребує подальшого фарбування або іншої антикорозійної обробки вузла
- Якість з'єднання безпосередньо залежить від точності налаштування зварювального обладнання та підготовки поверхні деталі.

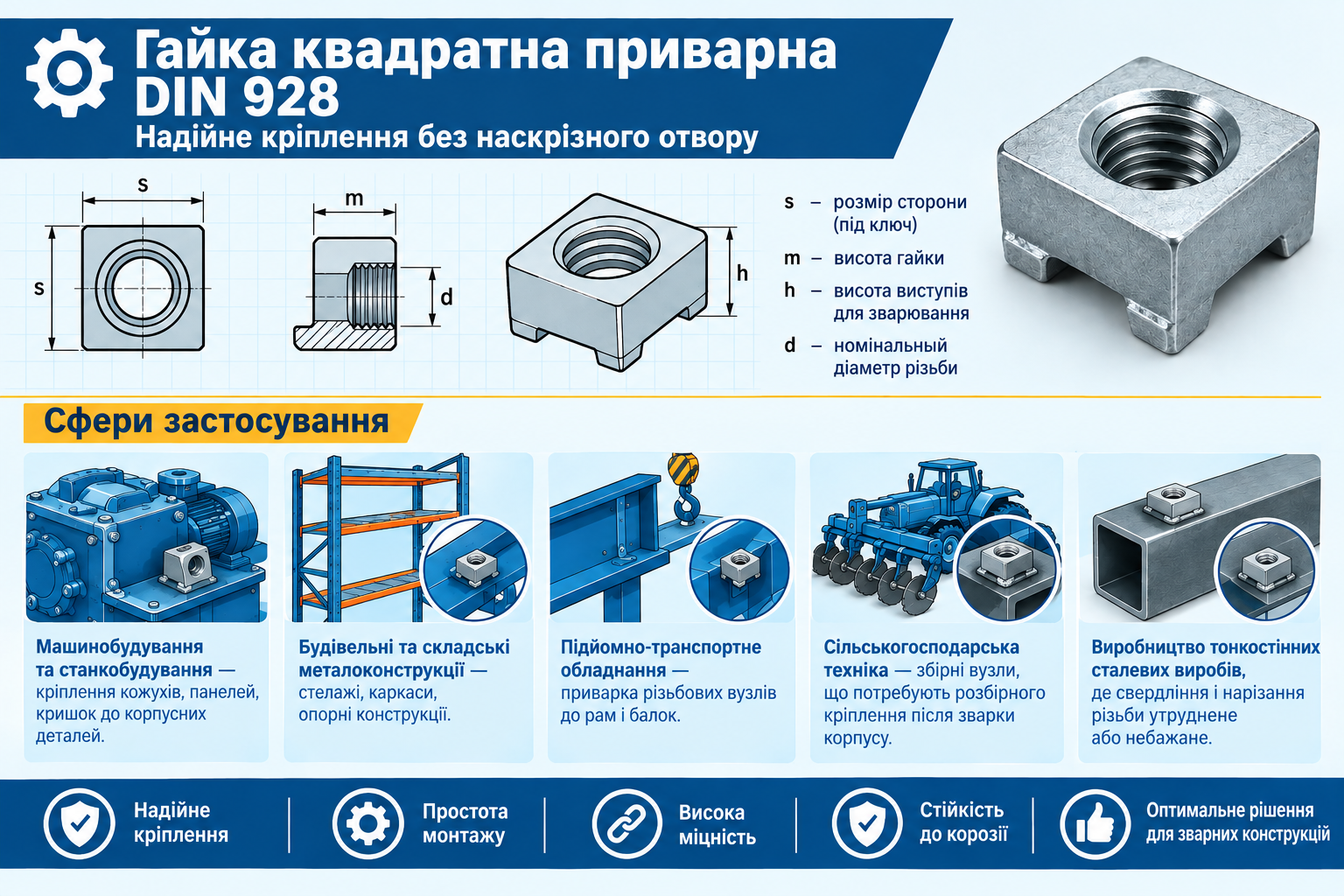

Сфери застосування
- Машинобудування та верстатобудування — кріплення кожухів, панелей, кришок до корпусних деталей
- Будівельні та складські металоконструкції — стелажі, каркаси, опорні конструкції
- Підйомно-транспортне обладнання — приварювання різьбових вузлів до рам і балок
- Сільськогосподарська техніка — збірні вузли, що потребують рознімного кріплення після зварювання корпусу
- Виробництво тонкостінних сталевих виробів, де свердління і нарізання різьби ускладнене або небажане.

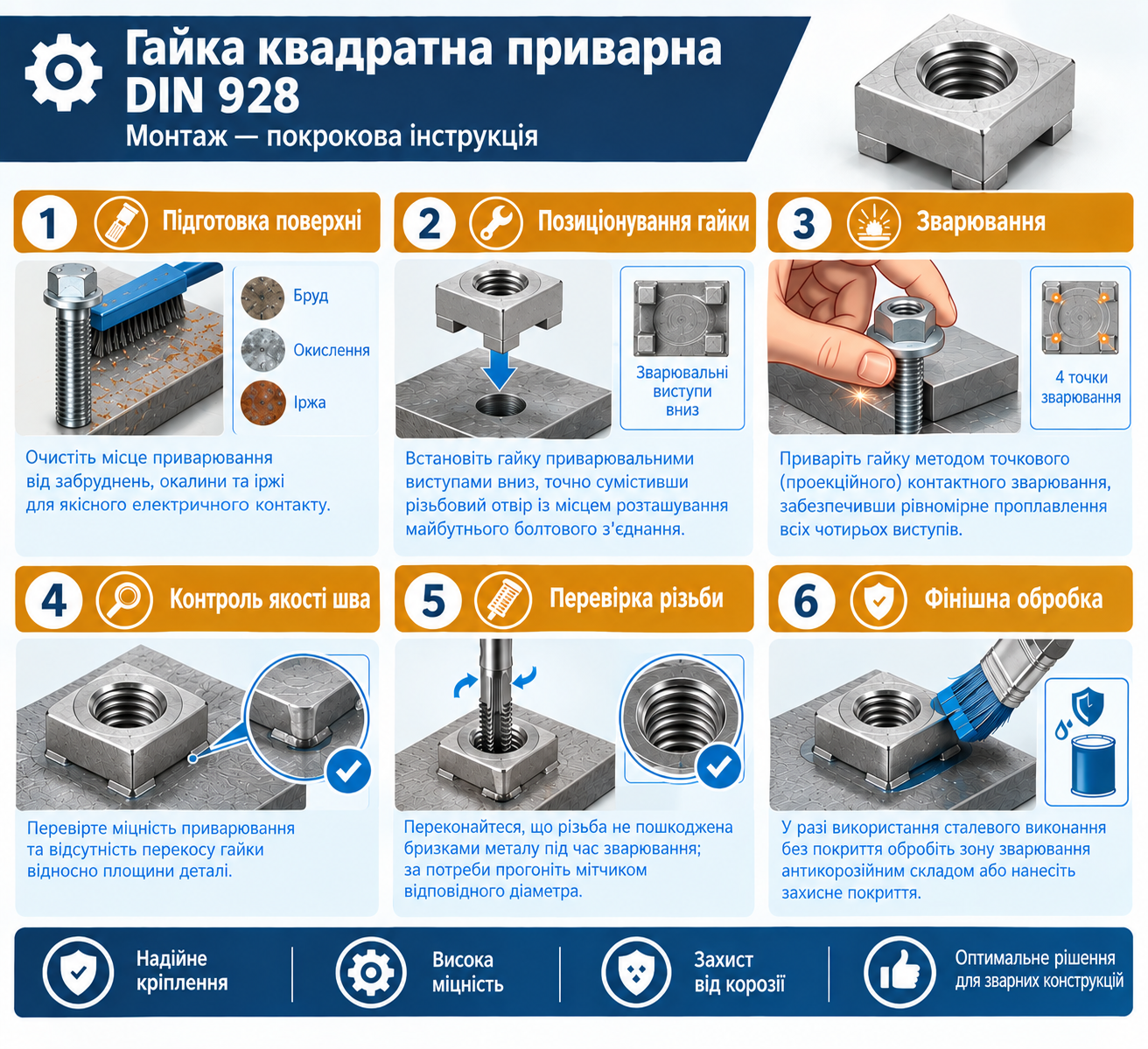

Монтаж — покрокова інструкція
- Підготовка поверхні. Очистіть місце приварювання від забруднень, окалини та іржі для якісного електричного контакту.
- Позиціонування гайки. Встановіть гайку приварювальними виступами вниз, точно сумістивши різьбовий отвір із місцем розташування майбутнього болтового з'єднання.
- Зварювання. Приваріть гайку методом точкового (проекційного) контактного зварювання, забезпечивши рівномірне проплавлення всіх чотирьох виступів.
- Контроль якості шва. Перевірте міцність приварювання та відсутність перекосу гайки відносно площини деталі.
- Перевірка різьби. Переконайтеся, що різьба не пошкоджена бризками металу під час зварювання; за потреби прогоніть мітчиком відповідного діаметра.
- Фінішна обробка. У разі використання сталевого виконання без покриття обробіть зону зварювання антикорозійним складом або нанесіть захисне покриття.
Корисні поради
- Налаштовуйте параметри зварювального апарата (струм, зусилля, час) під конкретну товщину металу та розмір гайки
- Не допускайте потрапляння бризок розплавленого металу в різьбовий отвір під час зварювання
- Для подальшого фарбування чи оцинкування вузла використовуйте сталеве виконання без покриття — воно краще сприймає фінішні покриття
- Для зварювання на нержавіючих конструкціях використовуйте лише виконання А2, щоб уникнути електрохімічної корозії в місці контакту різнорідних металів
- Після зварювання дайте вузлу охолонути природним шляхом перед подальшим механічним навантаженням на з'єднання
