Анкерный болт: как работает, виды и размеры

Анкер — один из самых надёжных видов строительного крепежа: прост в установке, универсален и подходит для монтажа массивных элементов в промышленном и бытовом строительстве. Ниже — устройство, основные разновидности и ключевые размеры, а также примеры расчётов допустимых нагрузок. (Материал и таблицы основаны на предоставленном документе.)

Распорный анкер

Классический распорный анкер — это шпилька с конусом на конце, прорезная втулка (гильза) и прижимная гайка. При затяжке гайки конус разводит лепестки втулки, которые распираются в стенках отверстия и фиксируют крепёж.

Маркировка обычно включает: наружный диаметр гильзы, диаметр шпильки и общую длину крепежа. Общее правило подбора: чем тяжелее/габаритнее деталь, тем больше диаметр и длина анкера. :contentReference[oaicite:1]{index=1}

Разновидности наружной части

Чаще всего встречаются варианты с гайкой, кольцом, крюком/полукольцом и «костылём» (прямым крюком) — выбор зависит от способа подвеса и удобства демонтажа. :contentReference[oaicite:2]{index=2}

Двухраспорный анкер

Имеет две втулки и две зоны расклинивания, что увеличивает площадь сцепления с основанием и допустимую нагрузку без изменения техники монтажа. При затяжке втулки сминаются и расширяются, надёжно фиксируясь. :contentReference[oaicite:3]{index=3}

Пример базового расчёта

На анкер действует статическая (масса) и динамическая (удары/вибрации) нагрузка. Правило безопасности: предполагаемая эксплуатационная нагрузка ≤ 25% от расчётной. Например, для бойлера 90 кг: P = m × 4 × g ⇒ 90×4×9.8 ≈ 3.5 kN. Если бетон со слабостями (трещины), вводим коэффициент надёжности (например, 0.6): 3.5×0.6 ≈ 2.12 kN. :contentReference[oaicite:4]{index=4}

Клиновой анкер

Резьбовая шпилька с конусным хвостовиком, рассчитанная прежде всего на монолитный бетон; для пористых оснований не рекомендуется. Минимальная длина — от 40 мм (шаг 5 мм). :contentReference[oaicite:6]{index=6}

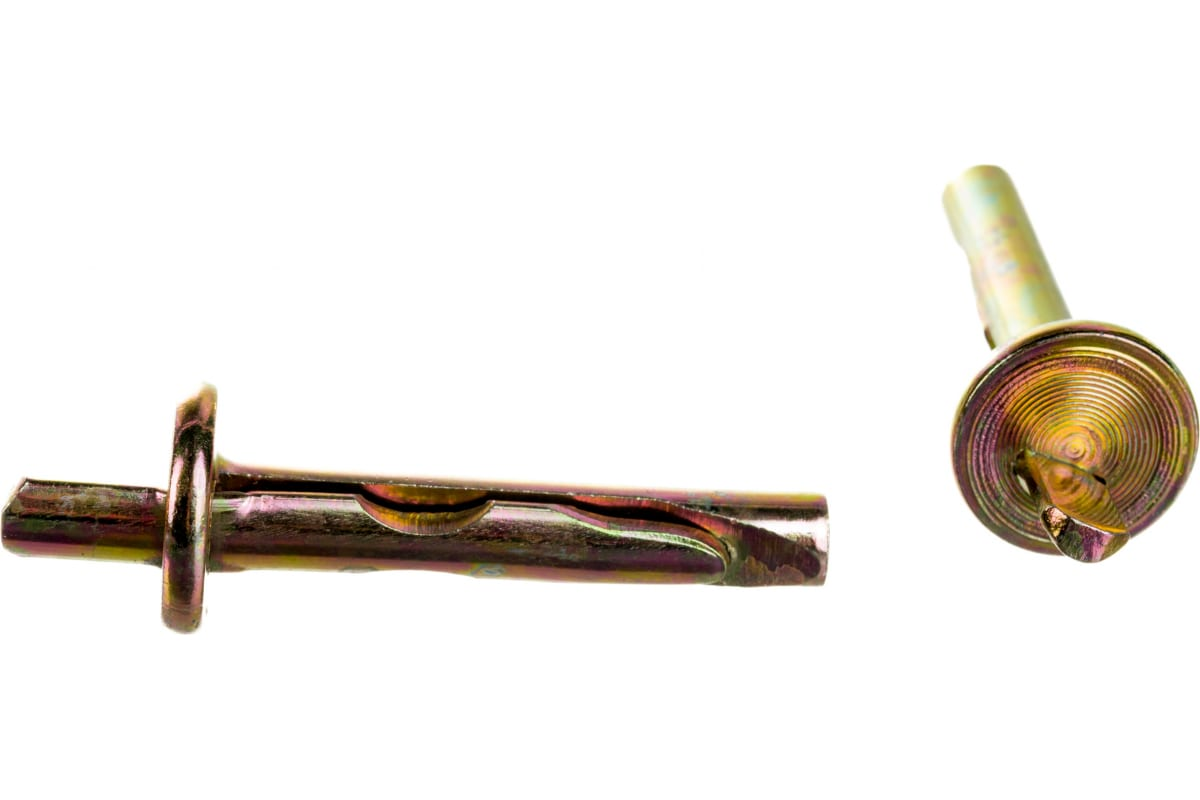

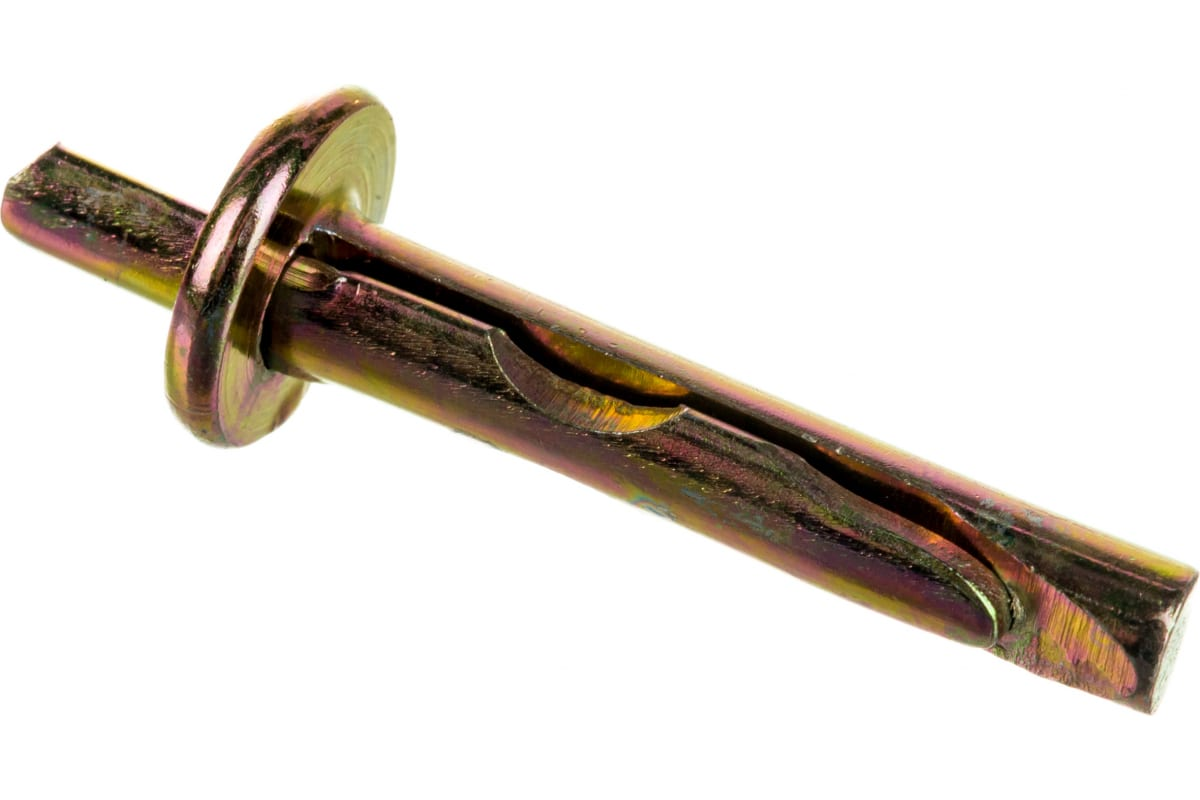

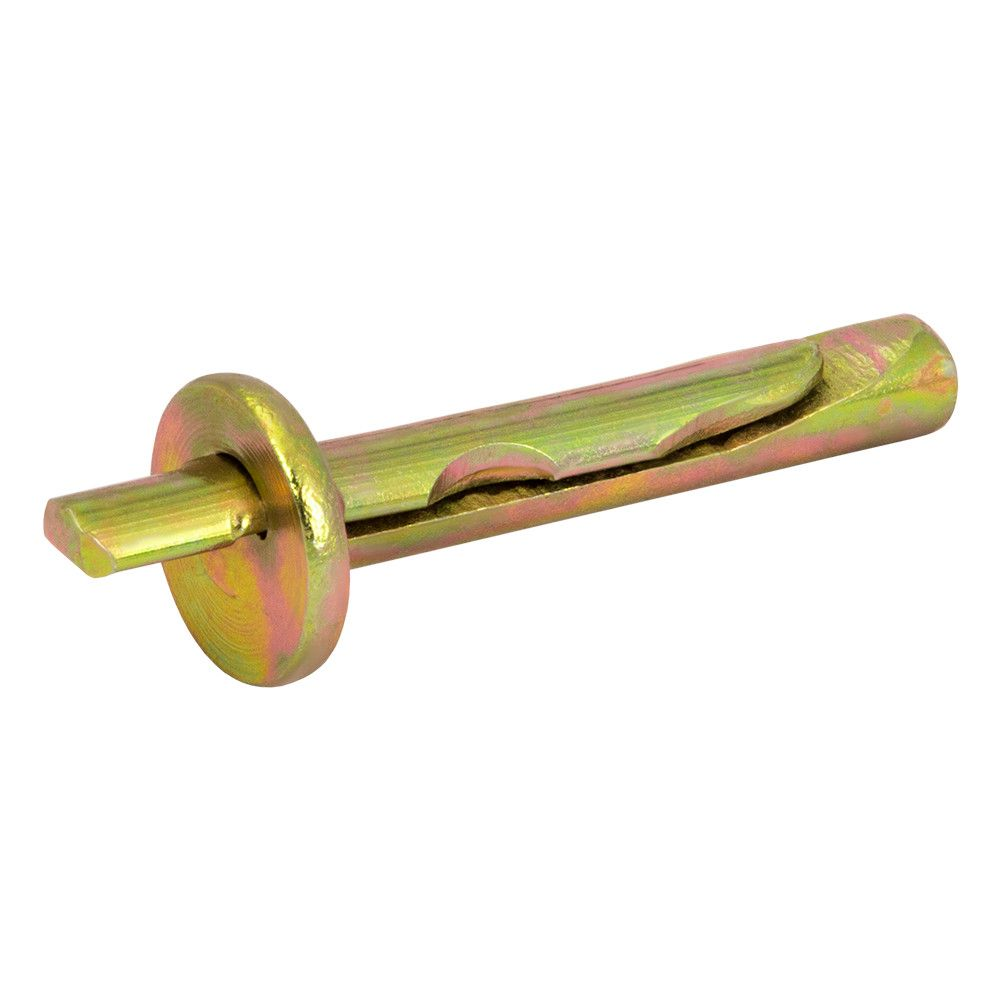

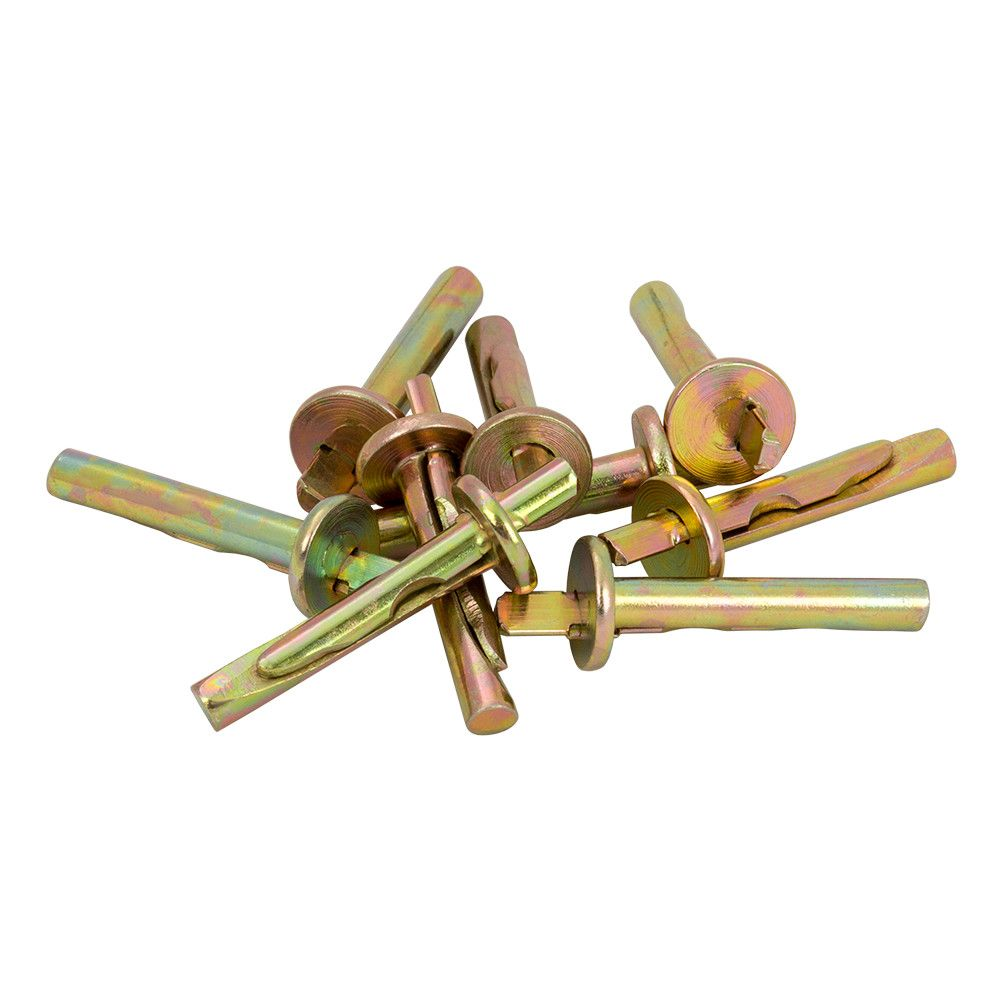

Анкер-клин (гвоздевой)

Простой и быстрый крепёж для лёгких/средних нагрузок (кабельные трассы, вентиляция, подвесные потолки). Монтаж ударный, поэтому применять только в плотных основаниях: бетоне и силикатном кирпиче. :contentReference[oaicite:8]{index=8}

Забивной анкер

Состоит из разрезной пружинящей втулки с внутренней резьбой и клина. Подходит для подвесных систем на плотных основаниях (бетон, полнотелый кирпич, натуральный камень). Выпускается из конструкционной стали с цинковым/латунным покрытием или полностью из латуни. :contentReference[oaicite:10]{index=10}

Рамный анкер

Бюджетный и надёжный крепёж для окон/дверей и не только. Вертикальная нагрузка — до ~30 кг на точку. Возможны варианты с двумя распорными зонами для пустотелых материалов. Монтаж — только сквозной (потаёная головка). :contentReference[oaicite:11]{index=11}

Выбор анкера: ключевые факторы

Длина анкера и вес детали

Чем больше глубина заделки, тем выше прочность соединения и меньше удельная нагрузка на втулку. Но конфигурация узла крепления тоже важна: для некоторых типов (например, анкер-клин) требуется достаточная часть тела в основании. :contentReference[oaicite:13]{index=13}

Материал крепежа

Сталь с цинком — для нормальной влажности; A2/A4 нержавеющая — для высокой влажности/агрессивной среды. Экономить на качестве в ответственных узлах нельзя. :contentReference[oaicite:14]{index=14}

Подбор диаметра

Слишком малый диаметр (особенно у рамных моделей) — частая причина выпадения при динамических нагрузках. Подбирайте диаметр и длину с учётом основания. :contentReference[oaicite:15]{index=15}

Химический анкер

Жидкий состав (смола + отвердитель + наполнитель) вместо втулки. Даёт монолитное соединение, работает в пустотелых/хрупких материалах, стойко переносит вибрации. Прочность соединения чаще в 2–3 раза выше, чем у механики. Форм-факторы: ампулы (одноразово) и картриджи (инъекционные, серийный монтаж). Заявленный срок службы — до ~50 лет. :contentReference[oaicite:16]{index=16}
