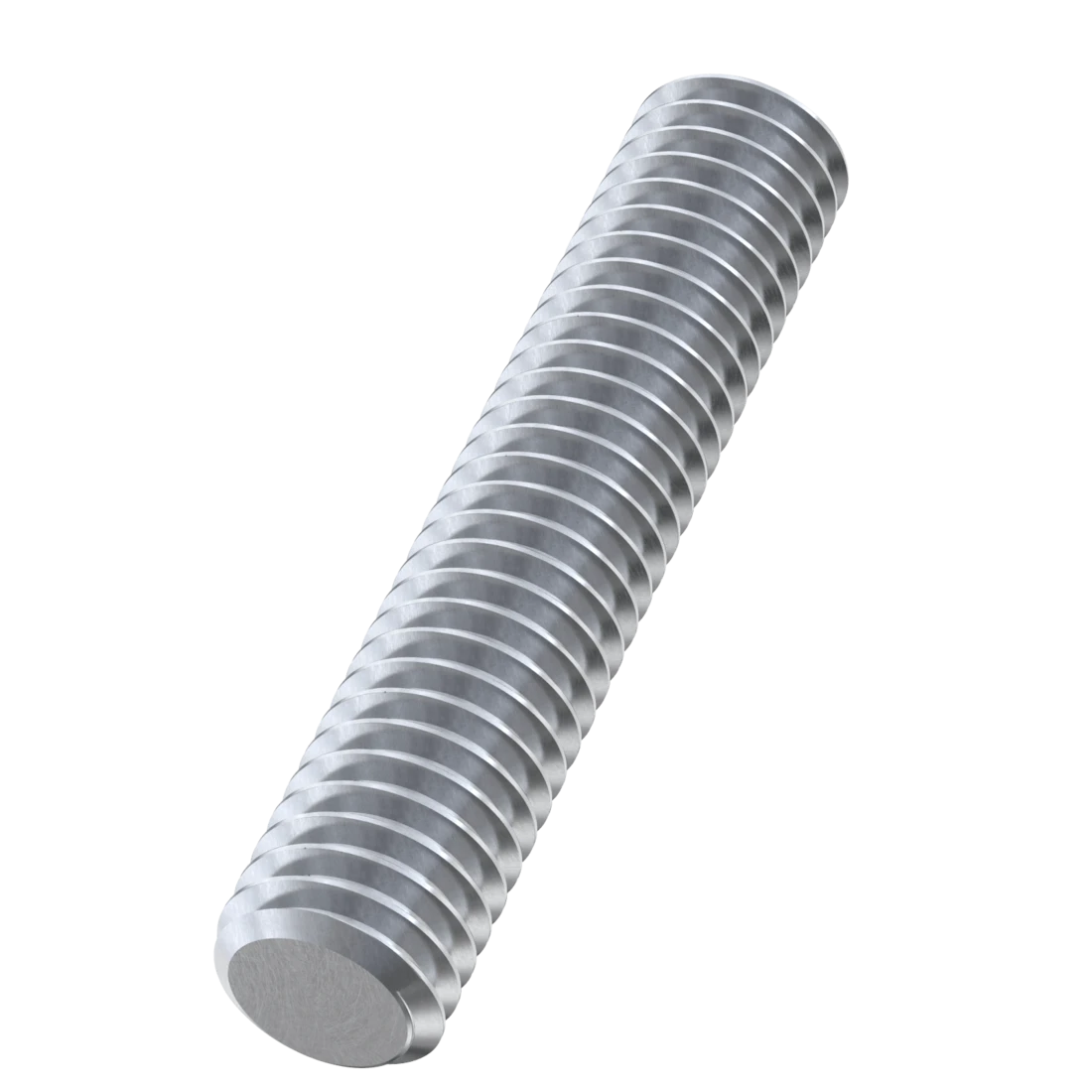

Шпилька резьбовая DIN М08х1000/7.1_0,050; DIN 975; ЦБ

06137
ALTA-METIZ
06137

Шпилька резьбовая DIN М08х1000/7.1_0,050; DIN 975; ЦБ

Стандарт: DIN 975
Розмір
Довжина стрижня
Градус різьблення
Клас міцності
Покриття
Доставка
Нова пошта, meest express,Делівері, Транспортна компанія “CAT”
Оплата
Банківська карта, безготівковий розрахунок, накладний платіж, liqpay, оплата на карту
Количество:
- +
Сумма: 849 грн.
В корзину
Aртикул
Название
Фасовка
Диаметр / длинна
Количество в ящике
Количество в коробке
≈ Вес, кг
Цена тис.шт, грн
Количество
Общая цена, грн
Артикул
06137
Шпилька резьбовая DIN М08х1000/7.1_0,050; DIN 975; ЦБ
тис.шт
Диаметр / длинна
- / -
50
0
Вес, кг
15.60
Цена тис.шт, грн
16975
Количество
- +
Общая цена, грн
849
В корзину
В наличии
Заканчивается
Нет на складе
Технические характеристики
Довжина стрижня 1 метр
Категорії товарів Шпильки
Група товарів Шпилька DIN 975
Вид шпильки DIN
Розмір M8
Стандарт DIN 975
Градус різьблення 60 градусів
Матеріал Сталь
Тип різьблення Метрична
Вид різьблення Повна
Клас міцності 5.8
Покриття Цинк

Штанга резьбовая – это элемент крепления, при помощи которого фиксируют и наращивают различные конструкции, элементы опалубок, а также вентиляционное оборудование. Как правило, одним концом шпилька крепится к стене или потолку при помощи забивного анкера, а другая сторона служит для фиксации деталей или элементов оборудования посредством гаек.

Область применения штанг очень широка но наибольшим спросом эти изделия пользуются в промышленном и гражданском строительстве.

Резьбовая шпилька обеспечивает монтаж сборно-разборного соединения с высокой несущей способностью. Надежность и безопасность соединений обусловлена технологичностью изготовления в соответствии со стандартом DIN 975.

Подробное описание

Штанга резьбовая – это элемент крепления, при помощи которого фиксируют и наращивают различные конструкции, элементы опалубок, а также вентиляционное оборудование. Как правило, одним концом шпилька крепится к стене или потолку при помощи забивного анкера, а другая сторона служит для фиксации деталей или элементов оборудования посредством гаек.

Область применения штанг очень широка но наибольшим спросом эти изделия пользуются в промышленном и гражданском строительстве.

Преимущества

Резьбовая шпилька обеспечивает монтаж сборно-разборного соединения с высокой несущей способностью. Надежность и безопасность соединений обусловлена технологичностью изготовления в соответствии со стандартом DIN 975. Стандартная резьба метрического типа создает неподвижное и устойчивое соединение сопряженных элементов, обеспечивает возможности для удобной и многократной сборки-разборки, а также возможность регулировки силы сжатия.



Размеры :

  Номинальный диаметр метрической резьбы: М2, М2.5, М3, (М3.5), М4, М5…М52.

  Шаг резьбы для шпилек с размерами от М2 до М6 – крупный.

  Шаг резьбы для изделий с резьбой от М8 до М52 – крупный и мелкий



Размер резьбы d

M2

M2,5

M3

M3,5

M4

M5

M6

Номинальная длина l

Вес( 7,85 кг/дм3) кг в 1000 штук ≈

1000

18,7

30

44

60

78

124

177

2000

37,4

60

88

120

156

248

354

3000

56,1

90

132

180

234

372

531



Размер резьбы d

M8

M10

M12

M14

M16

M18

M8x1

M10x1,25

M12x1,5

M14x1,53

M16x1,5

M18x1,53

-

M10x1

M12x1,25

-

-

-

Номинальная длина l

Вес( 7,85 кг/дм3) кг в 1000 штук ≈

1000

319

500

725

970

1330

1650

2000

638

1000

1450

1940

2660

3300

3000

957

1500

2175

2910

3990

4950



Размер резьбы d

M20

M22

M24

M27

M30

M33

M20x1,5

M22x1,5

M24x2

M27x2

M30x2

M18x1,53

Номинальная длина l

Вес( 7,85 кг/дм3) кг в 1000 штук ≈

1000

2080

2540

3000

3850

4750

5900

2000

4160

5080

6000

7700

9500

11800

3000

6240

7620

9000

11550

14250

17700



Размер резьбы d

M36

M39

M42

M45

M48

M52

M36x3

M39x3

M42x3.0

M45x3.0

M48x3.0

M52x3.0

Номинальная длина l

Вес( 7,85 кг/дм3) кг в 1000 штук ≈

1000

6900

8200

9400

11000

12400

14700

2000

13800

16400

18800

22000

24800

29400

3000

20700

24600

28200

33000

37200

44100



Технические требования :

Так как штанга является очень ответственным элементом, то к материалам из которых она производится, предъявляют довольно строгие требования. Изготавливают штангу из сталей с классом прочности: 4.6, 5.6, 8.8, 10.9 и 12.9, нержавеющей стали, а также из полиамида и латуни.



Монтаж :

Как правило, резьбовая шпилька используется вместе с шестигранными гайками и шайбами увеличенными DIN9021 соответствующего диаметра. Для установки резьбовой шпильки необходимо закрепить в стене забивной анкер, отрезать нужной длины стержень и закрепить материал необходимой толщины в соответствии с допустимой нагрузкой.

При использовании шпильки с креплением в бетонное основание используется: латунный дюбель или забивной анкер соответствующего диаметра.



Класс прочности резьбовых шпилек DIN 975.

Маркировка класса прочности резьбовых шпилек может осуществляться нанесением на торец шпильки значения класса прочности штамповкой, например, 10.9.
Также применяются два альтернативных способа маркировки:


1. Символами, при этом на торец шпильки наносится специальный символ:



2. Цветом, при этом торец окрашивается в определённый цвет, соответствующий либо классу прочности стали, либо типу материала.


Для стали углеродистой: класс прочности до 5.6 — не окрашивается, 8.8 — желтый, 10.9 — белый.
Для стали нержавеющей: А2 — зеленый, А4 — красный.
