Суднобудівний кріпеж: види, матеріали та технологія виробництва

Все про кріпеж • Суднобудування та малий флот

На суші болт з оцинкованої сталі прослужить 10–15 років. На борту яхти у підводній зоні — не більше двох навігаційних сезонів. Морська вода — ідеальний електроліт, що перетворює будь-яку пару різнорідних металів у гальванічний елемент. Наслідки вибору неправильного матеріалу кріпежу в суднобудуванні — від косметичної іржі на палубі до аварійного руйнування вузла під навантаженням.

У цій статті — інженерна класифікація суднобудівного кріпежу, таблиця матеріалів з областями застосування, матриця гальванічної сумісності в морському середовищі, карта кріпежних зон судна від підводної частини до такелажу та 6 критичних помилок, кожна з яких прискорює руйнування конструкції.

Морське середовище: чому стандартний кріпеж не працює

Морська вода містить 3.5% хлориду натрію та ряд інших солей, що роблять її висококровопровідним електролітом. У такому середовищі гальванічна корозія розвивається у 50–100 разів швидше, ніж у прісній воді. Будь-які два різнорідні метали в електричному контакті в присутності морської води утворюють гальванічний елемент: менш благородний метал (анод) розчиняється, більш благородний (катод) захищений.

Гальванічна шкала морської води (від найменш до найбільш благородного):

Цинк → Алюміній → Сталь нелегована → Чавун → Сталь оцинкована → Свинець → Олово → Мідь → Бронза → Монель (Ni-Cu) → Нержавійка A2 (пасивна) → Нержавійка A4 (пасивна) → Титан → Золото

Ключове правило: чим далі два метали стоять у гальванічній шкалі один від одного, тим інтенсивніша корозія анода. Нержавійка A4 + алюміній — небезпечна пара: алюміній кородує у 10–50 разів швидше, ніж при контакті з близьким за шкалою металом.

Другий тип морської корозії — щілинна: у закритих щілинах та під головками болтів концентрація хлоридів зростає, кисню не вистачає для відновлення пасивної плівки. Навіть A4 руйнується в щілинних умовах без герметизації.

Матеріали суднобудівного кріпежу: порівняння та вибір

Вибір матеріалу — перше та найважливіше рішення. У суднобудуванні немає «стандартного» кріпежу: кожна зона судна вимагає свого матеріалу.

Матеріал	Щільн. г/см³	Клас	Зона застосування	Ключова примітка
Нержав. A4 (AISI 316)	7.95	A4-70 / A4-80	Вся водна та надводна зона	Мо-легована; стійка до хлоридів; стандарт для морського кріпежу
Нержав. A2 (AISI 304)	7.95	A2-70	Тільки в приміщенні; надпалубні закриті вузли	НЕ для морської води — хлориди руйнують за 1–3 р. (щілинна корозія)
Кремнієва бронза (Cu-Si)	8.53	≈ 5.8	Підводна зона; деревяний корпус; всі зони	Стандарт малого судноплавства 30–50 р.; нейтральна в гальванічній шкалі
Морська бронза / монель	8.8–8.9	≈ 6.8	Підводна зона; пропелер; вал	Монель (Ni-Cu) — найвища корозійна стійкість; дорого
Титан Grade 5 (Ti-6Al-4V)	4.43	≈ 8.8–10.9	Гоночні яхти; підводні вузли; авіа-стандарт	Нейтральний у галів. шкалі; 50+ р.; дуже дорого
Алюмінієвий сплав 5083	2.66	≈ 4.6	Алюмінієвий корпус; надпалубні вузли	Корпус алюміній → кріпеж алюміній або A4 з ізол. шайбою
Латунь (Cu-Zn)	8.5	3.6–4.6	Внутрішнє оздоблення; не для підводних зон	Децинкіфікація у морській воді → крихкість; тільки внутрішнє застосування

🚫 Головна заборона: A2 у морській воді

AISI 304 (A2) не містить молібдену — саме молібден в AISI 316 (A4) забезпечує стійкість до хлоридів. У морській воді A2 піддається щілинній та питтинговій корозії. Зовні болт може виглядати нормально, а всередині різьби або під шайбою — вже зруйнований. Це одна з головних причин прихованих аварій на яхтах і катерах.

Матриця гальванічної сумісності в морському середовищі

Таблиця показує сумісність матеріалу кріпежу з матеріалом корпусу/деталі в морській воді. «Так» — сумісні без обмежень; «Умовно» — допустимо при ізоляції або герметизації; «Ні» — несумісні, недопустимо.

Кріпеж → Корпус/деталь	Сталь	A4	Бронза	Монель	Титан	Аломін.	Примітка
Нерж. A4 (AISI 316)	✓ Так	✓ Так	✓ Так	✓ Так	✓ Так	Умовно	✗ Ні
Нерж. A2 (AISI 304)	✓ Так	✓ Так	Умовно	Умовно	✓ Так	✗ Ні	✗ Ні
Бронза (Cu-Si)	Умовно	✓ Так	✓ Так	✓ Так	✓ Так	✗ Ні	Умовно
Монель (Ni-Cu)	Умовно	✓ Так	✓ Так	✓ Так	✓ Так	✗ Ні	Умовно
Титан Gr.5	✓ Так	✓ Так	✓ Так	✓ Так	✓ Так	✓ Так	✗ Ні
Алюміній 5083	✗ Ні	Умовно	✗ Ні	✗ Ні	✓ Так	✓ Так	✗ Ні
Латунь	✗ Ні	Умовно	✗ Ні	✗ Ні	Умовно	✗ Ні	Умовно

📌 Правило площ: важливіше, ніж вибір металу

Швидкість корозії анода залежить від співвідношення площ: малий анод + великий катод = швидка корозія анода. Малий катод + великий анод = повільна корозія. Практично: болт A4 (малий катод) в алюмінієвому корпусі (великий анод) — помірна корозія. Бронзова заклепка (малий анод) у сталевому корпусі (великий катод) — дуже швидке руйнування заклепки. Обирайте кріпеж з більш благородного металу меншої площі.

Кріпежні зони судна: від кіля до топа щогли

Судно умовно ділиться на зони з принципово різними вимогами до кріпежу. Змішувати кріпеж з різних зон неприпустимо — не лише з міркувань корозії, але й за вимогами Регістру.

Зона судна	Матеріал кріпежу	Розміри	Вимога	Критична примітка
Підводна зона (корпус)	Бронза Cu-Si або монель; болт + гайка	М10–М36	Нейтральна; не гальван. пара з деревом і сталлю	Протекторні аноди обов'язкові; огляд щорічно
Ватерлінія / змінна зона	A4 (AISI 316) або бронза	М8–М24	Мо-легована; стійка до щілинної корозії	Найнебезпечніша зона — змінне занурення прискорює корозію
Надводна зона (борт, палуба)	A4 (AISI 316) стандарт	М6–М20	Клас A4-70 або A4-80	Шайба DIN 9021 з прокладкою EPDM під головку болта
Рангоут і такелаж (щогла, штаги)	A4 (AISI 316); Duplex для навантажених	М8–М16	Циклічні вітрові навантаження	Самостопоряча гайка DIN 985 A4 або Nord-Lock A4
Внутрішня обстройка (каюта)	A2 (AISI 304) або латунь	М4–М10	Немає контакту з морською водою	Латунь допустима лише у захищеному приміщенні без вологи
Двигун і механічний відсік	A4 + клас 8.8–10.9 або 12.9	М8–М24	Вібрація + мастило + t° до +120°C	Самостопоряча гайка або Loctite Blue 243; огляд кожен сезон
Гребний вал і дейдвуд	Монель або бронза; болт по класу 8.8	М12–М36	Постійне занурення + обертання	Захист: протектор цинковий (анод) на кожен сезон заміни

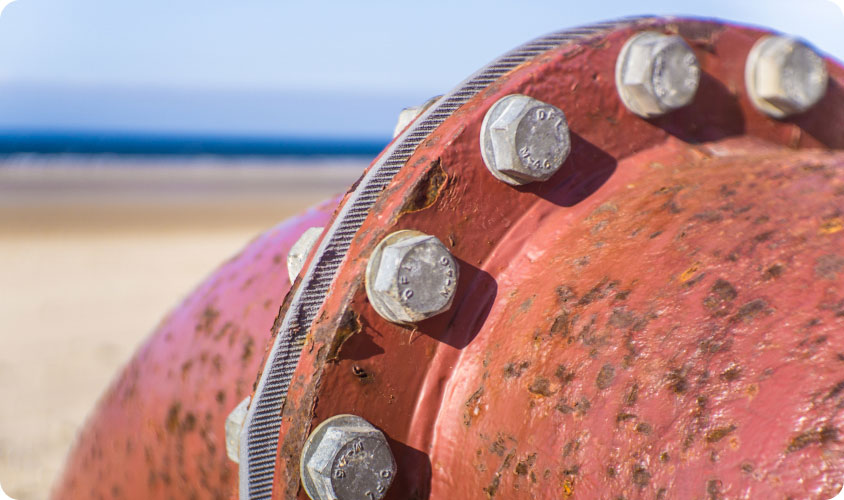

Трубопровід / кінгстон	A4 або бронза; фланцеві шпильки	М12–М30	Тиск + морська вода	Ущільнення PTFE на різьбі; затяжка хрестоподібно

Види суднобудівного кріпежу: стандарти та область застосування

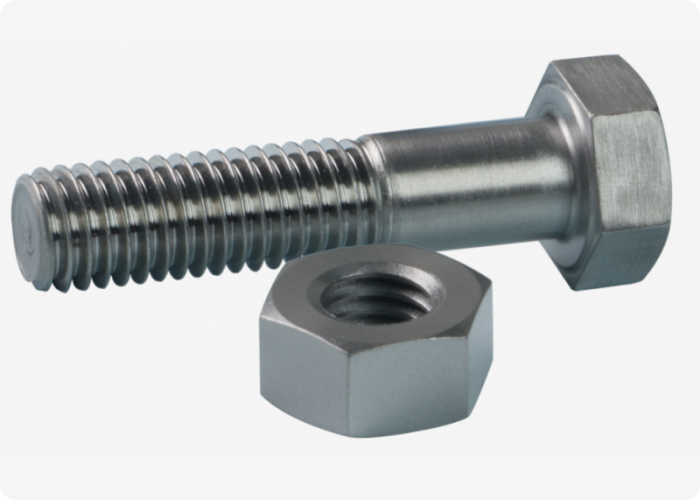

Болты и гайки

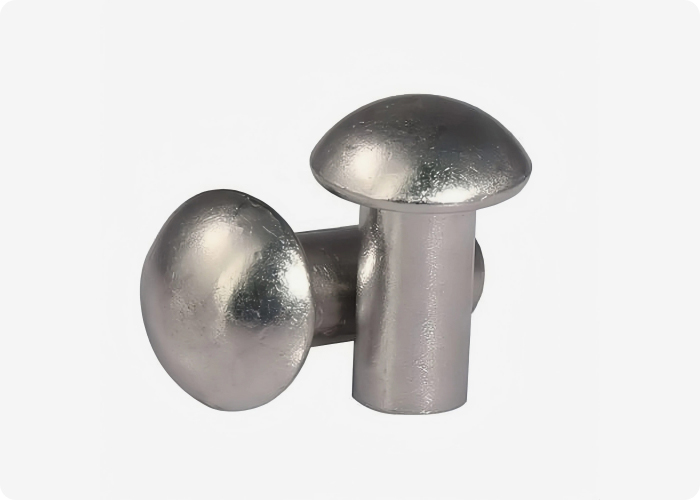

Заклепки

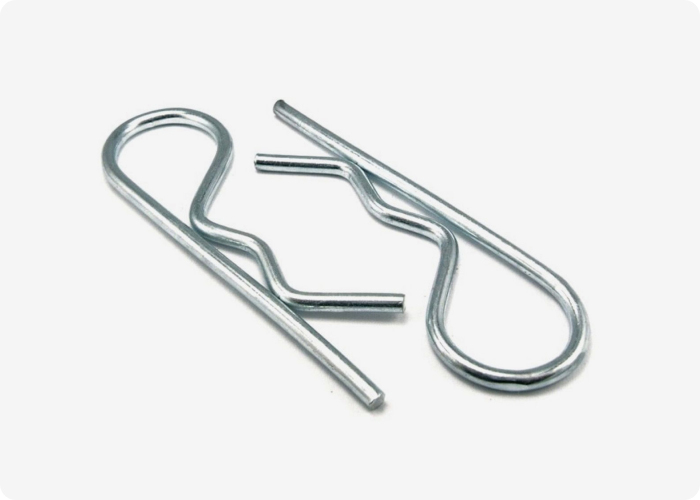

Шплинты

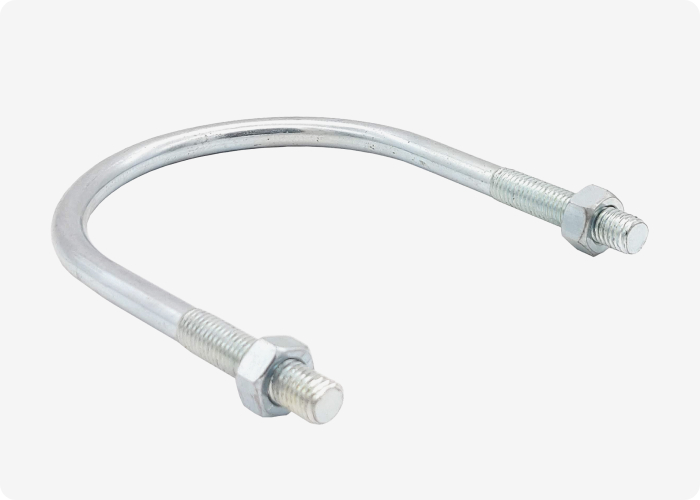

Хомуты и скобы

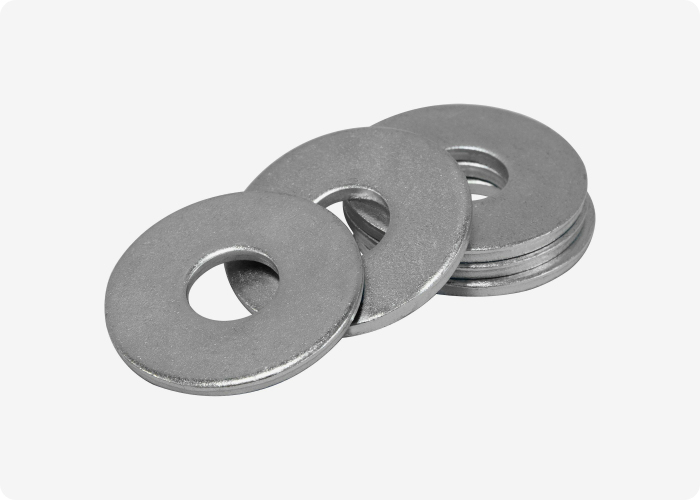

Шайбы

Вид кріпежу	Стандарт	Матеріал	Застосування	Ключова примітка
Болт судновий	DIN 931/933, ГОСТ 5927	A4 / Бронза	Рама, конструкція корпусу	Стандарт — A4-80 для надводних; бронза — для підводних
Шпилька фланцева	ГОСТ 9066-75; ОСТ 26-2040	A4 або бронза	Кінгстони, трубопроводи, фланці	Хроматована бронза або A4; ущільнення PTFE обов'язкове
Саморіз з'єднувальний	DIN 571 (глухарь) бронза	Бронза Cu-Si	Дерев'яний корпус (яхти, катери)	Бронзовий глухарь DIN 571 — стандарт деревяного судна 30–50 р.
Заклепка витяжна морська	ISO 15983	A4 / Монель	Обшивка, надбудови, кришки люків	Монель-заклепка — найнадійніший вибір для підводної зони
Гайка самостопоряча	DIN 985 A4 / DIN 980	A4-70 / A4-80	Усі різьбові з'єднання з вібрацією	Важлива морська специфіка: стандартна DIN 934 послаблюється за 1 сезон

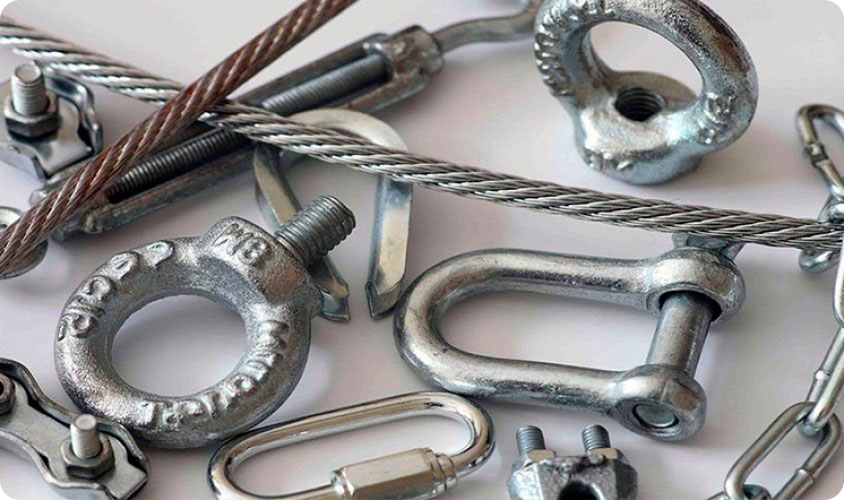

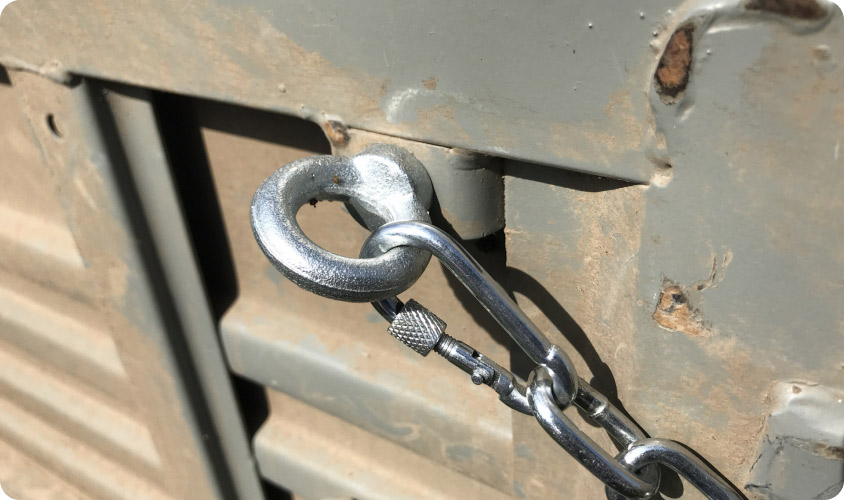

Рим-болт / талреп	DIN 582 / ГОСТ 19491	A4 або бронза	Такелаж, штаги, ванти	A4-80 мінімум; Duplex — для суперяхт і навантажених штагів
Анкерний болт / нагель	Спеціальний	A4 або бронза	Кронштейн двигуна до фундаменту	Обов'язкова хімічна стійкість і ударна в'язкість CVN при t° –20°C
Гвинт машинний малий	DIN 912 / ISO 7380	A4	Прилади, арматура, кришки	Мінімальний розмір М4; для приладів — A4-50 (менший клас прочності)

💡 Бронза vs A4: коли що обирати?

A4 (AISI 316) — універсальний вибір для більшості надводних та надпалубних зон. Міцніший (A4-80: Rm=800 МПа), доступний і корозійностійкий. Бронза — для дерев'яних корпусів (хімічно нейтральна відносно дуба і тіку, не викликає дубильної реакції), для підводної зони та такелажу вищого класу. Монель — лише там, де потрібна максимальна надійність: підводні деталі, уключини, дейдвуд. За рівних умов: A4 дешевше бронзи у 2–3 рази, бронза служить довше і сумісна з більшою кількістю матеріалів.

6 критичних помилок при виборі суднобудівного кріпежу

Помилка	Наслідок	Рішення
A2 (AISI 304) в підводній або ватерлінійній зоні	Хлориди морської води руйнують пасивну плівку A2 за 1–3 роки → щілинна корозія → невидиме ушкодження → несподіваний розрив під навантаженням	Тільки A4 (AISI 316) з молібденом або бронза для будь-якої зони контакту з морською водою. A2 — виключно у закритих приміщеннях судна без вологи
Кріпеж A4 в алюмінієвому корпусі без ізоляції	Гальванічна пара A4+алюміній в морській воді: алюміній (анод) кородує в 10–50 разів швидше → виїдання матеріалу навколо отвору, ослаблення з'єднання	Між болтом A4 і алюмінієм — ізолюючі шайби (нейлон PA66 або PTFE); герметик Sikaflex 291; або замінити кріпеж на алюмінієвий A5083
Латунь у підводній або ватерлінійній зоні	Децинкіфікація: цинк з латуні вимивається в морській воді → мідний губчастий залишок → повна втрата міцності без видимих ознак зовні	Латунь — тільки для внутрішньої обстройки в захищених приміщеннях. Для водних зон — кремнієва бронза або монель
Нержавіючий болт A4 в закритому щілинному з'єднанні без герметика	Щілинна корозія A4: в закритій щілині нестача кисню руйнує пасивну плівку → корозія зсередини без ознак іржі зовні → руйнування болта	Герметизувати кожне різьбове з'єднання, де є контакт з водою: Sikaflex 291, поліуретановий або епоксидний герметик; огляд кожні 2–3 роки
Відсутність протекторних анодів у підводній зоні зі змішаними металами	Без жертовного анода (цинк/алюміній) менш благородний метал (сталь, алюміній) прискорено руйнується → пошкодження валу, флянця, ахтерштевня	Встановлювати цинкові або алюмінієві аноди на корпусі, вали і будь-яку різнородну металеву підводну конструкцію; замінювати кожен сезон або при зношенні 50%
Стандартна гайка DIN 934 на такелажі та вібруючих вузлах	Ринковий ефект + вітрове навантаження знімають попередній натяг за 1 навігаційний сезон → щогла або штаг розкріплюється → ризик падіння рангоуту	DIN 985 A4 (нейлон-стоп) або Nord-Lock A4 на всіх такелажних, двигунних та вібронавантажених вузлах. Перевірка моменту на початку кожного сезону

✅ Сезонний чек-лист кріпежу судна

Початок сезону: 1. Огляд підводного кріпежу: немає білого нальоту (корозія алюмінію), розшарування (децинкіфікація бронзи), точкової іржі. 2. Заміна протекторних анодів при зносі ≥ 50%. 3. Перевірка моменту затяжки такелажного кріпежу. 4. Контроль герметика навколо болтів у ватерлінійній зоні. 5. Огляд болтів двигуна і дейдвуда. Кінець сезону: змастити всі надводні болти антикорозійною пастою або WD-40.
