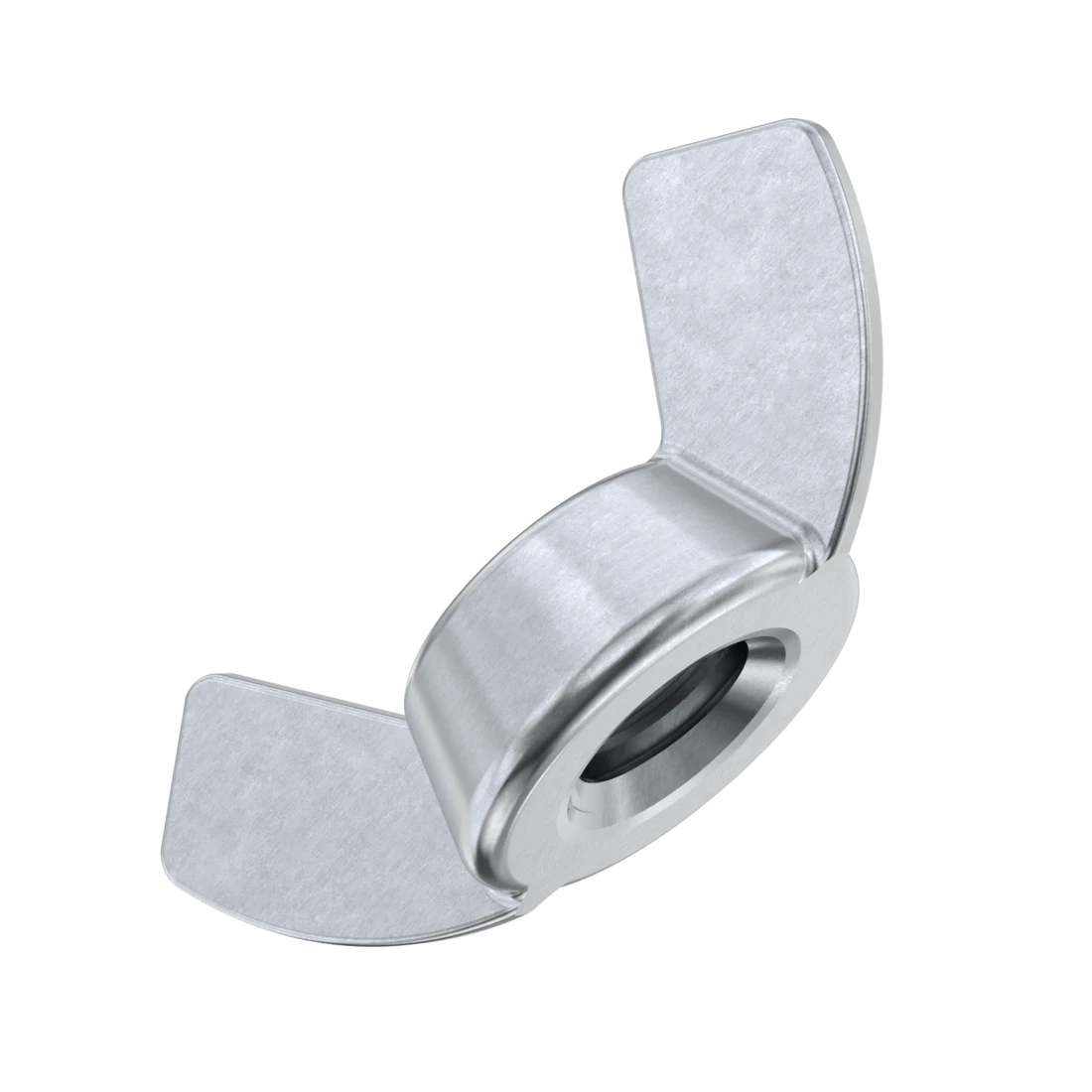

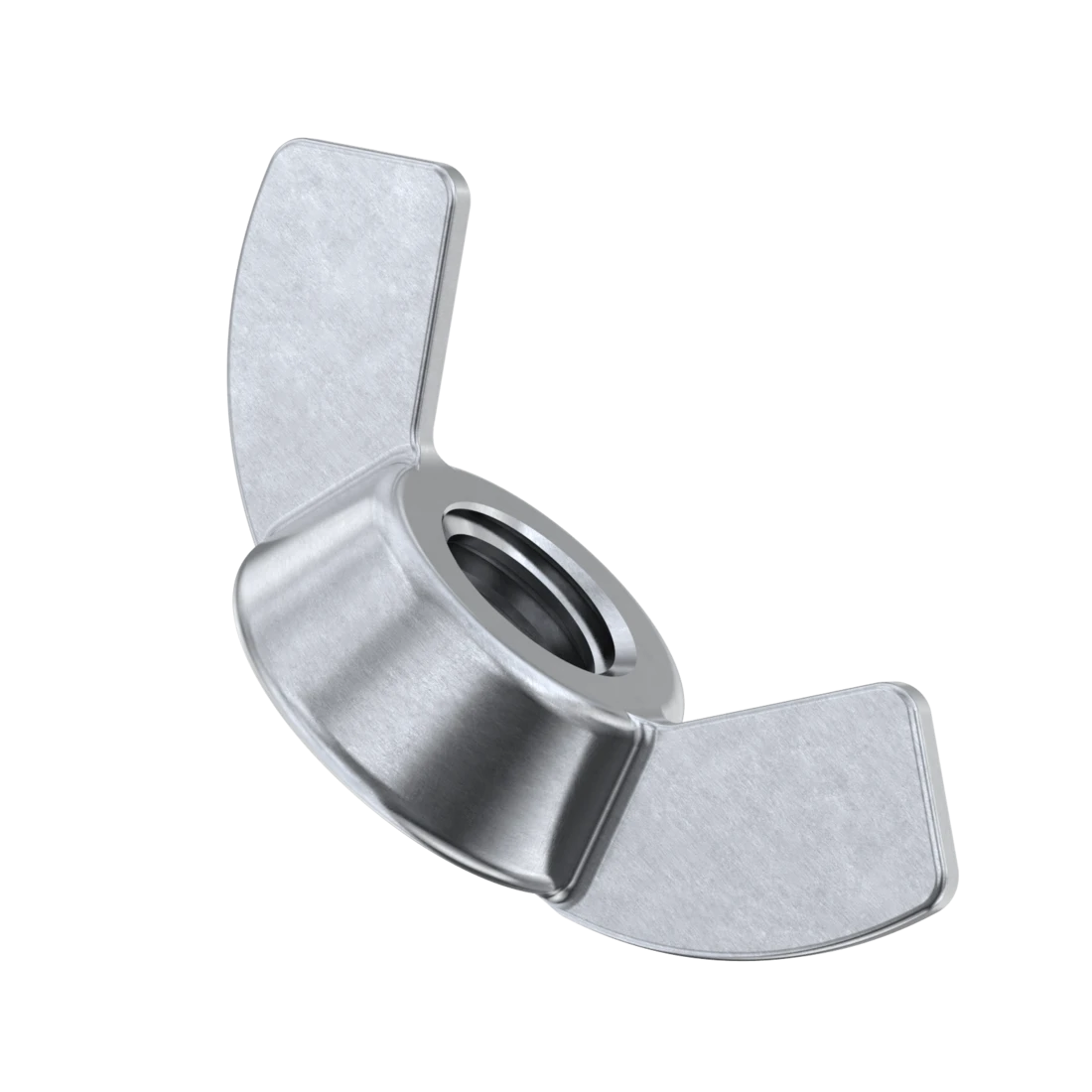

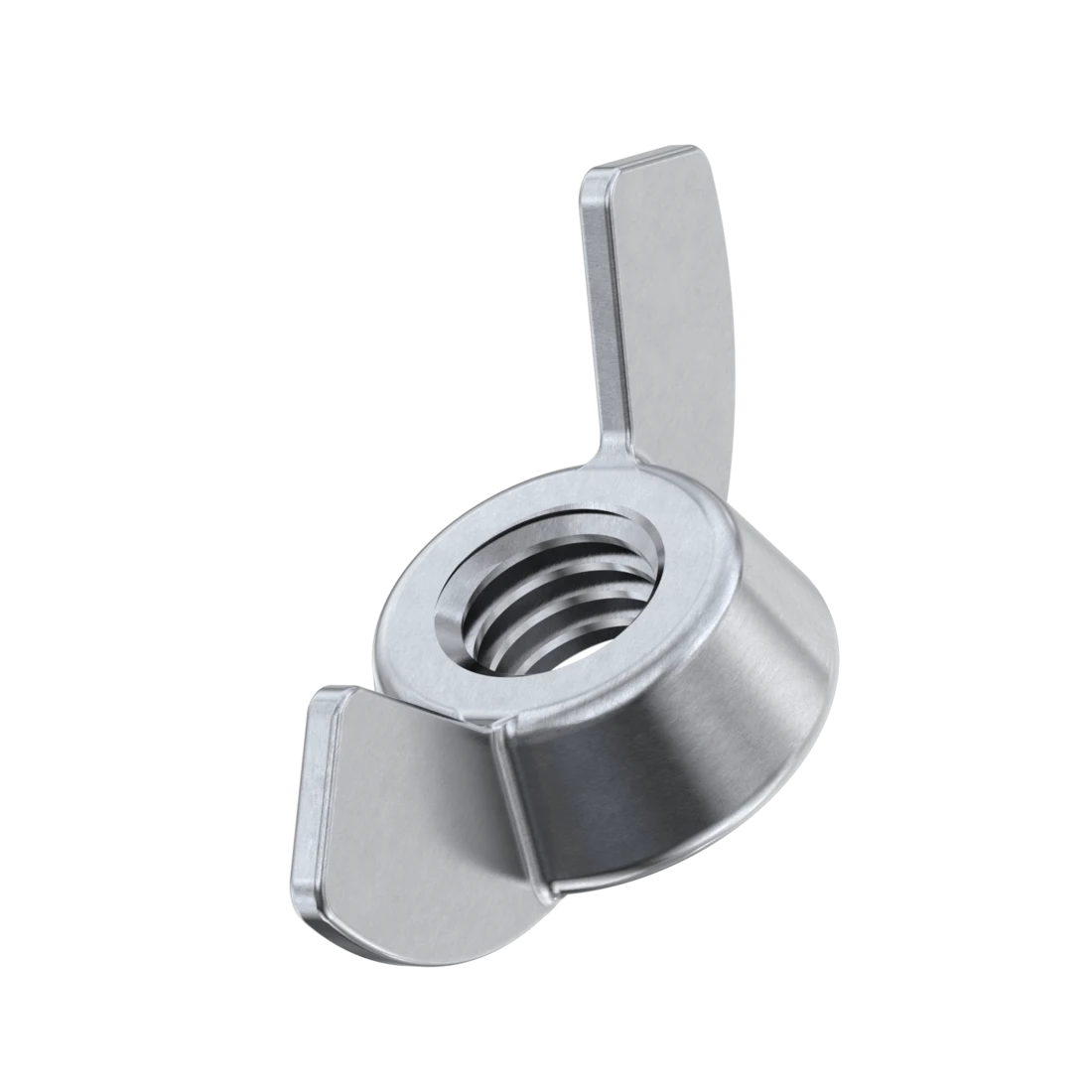

Гайка-баранчик DIN 315 є монолітним елементом кріплення з металу, що має два симетрично виступаючі плоскі елементи для створення зручності передачі крутного моменту при закручуванні гайки на різьбовий стрижень. Ергономічність використання даного типу гайки полягає в тому, що немає потреби у використанні додаткових пристроїв при проведенні монтажу. Застосовується вона як у меблевому виробництві, так і загальнобудівному.

Використовується для кріплення знімних елементів приладів та обладнання (кришок, оглядових вікон, люків, панелей доступу), що вимагають частого розбирання та збирання без застосування інструментів.

Зручне захоплення пальцями рук для швидкого затягування та ослаблення.

Різьблення метричне зі стандартним кроком, номінальний діаметр від М3 до М20.

Гарний вигляд баранчика, можливість багаторазового використання.

Не підходить для заміни деталей кріплення з високою міцністю на розрив.

Барашкові гайки використовуються для надійної фіксації з'єднань, що часто розбираються, і елементів в конструкціях будь-якої складності. Гайка виготовлена ​​з високоякісної довговічної сталі з оцинкованим покриттям.

Розміри барашкової гайки такі, щоб її можна було встановлювати, у тому числі й у важкодоступних місцях, але при цьому має бути достатньо місця для процесу монтажу, можливості упертися пальцями руки об крила, що виступають.

Переваги:

• широка сфера застосування;

• зручно закручується вручну;

• ергономічний дизайн крил

• простота встановлення та зняття без використання ключа;

• можливість використання з питною водою та обладнанням для приготування їжі

• стійкість до корозії, зламу та зносу.

Розміри гайок-баранчиків з округлими пелюстками DIN 315 в мм.

Позначення:

d - номінальний діаметр різьблення

P - крок різьблення, мм

d2 - нижній діаметр барашкової гайки, макс., мм

d3 - верхній діаметр гайки, макс., мм

e - ширина гайки-баранчиків з вушками, макс.,мм

h - висота гайки з вушками, макс., мм

m - висота різьбової частини гайки, макс., мм

Особливість конструкції:

Гайка барашкова DIN 315 являє собою кільце з внутрішнім метричним різьбленням і двома крилами. Шестигранної форми від класичної гайки немає, так як для установки використовують крила, що виступають. Саме з їх допомогою створюється необхідний момент, що крутить, переходить в поступальний рух при закручуванні на болт, гвинт або штангу-шпильку.

Аналог DIN 315:

ГОСТ 3032-76 - гайка-баранчик (барашкова) класу точності B, розміри різьблення від М3 до М24.
