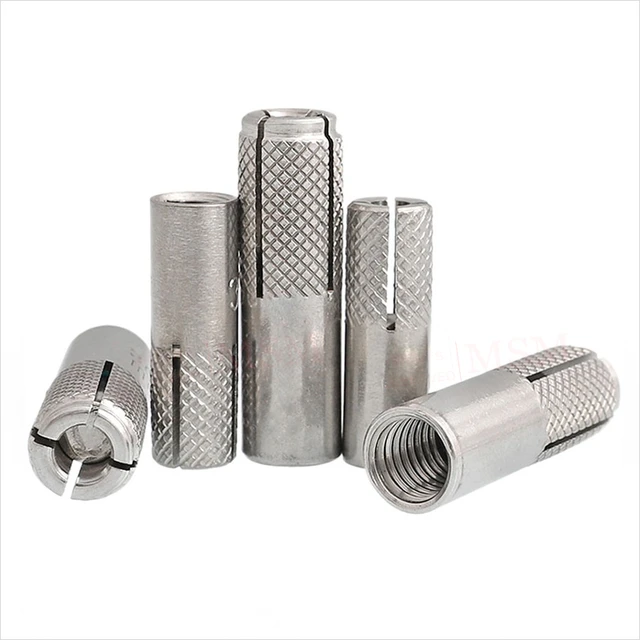

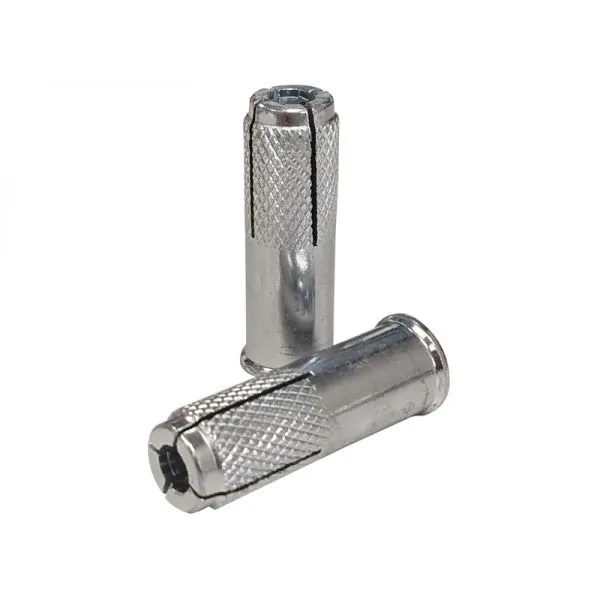

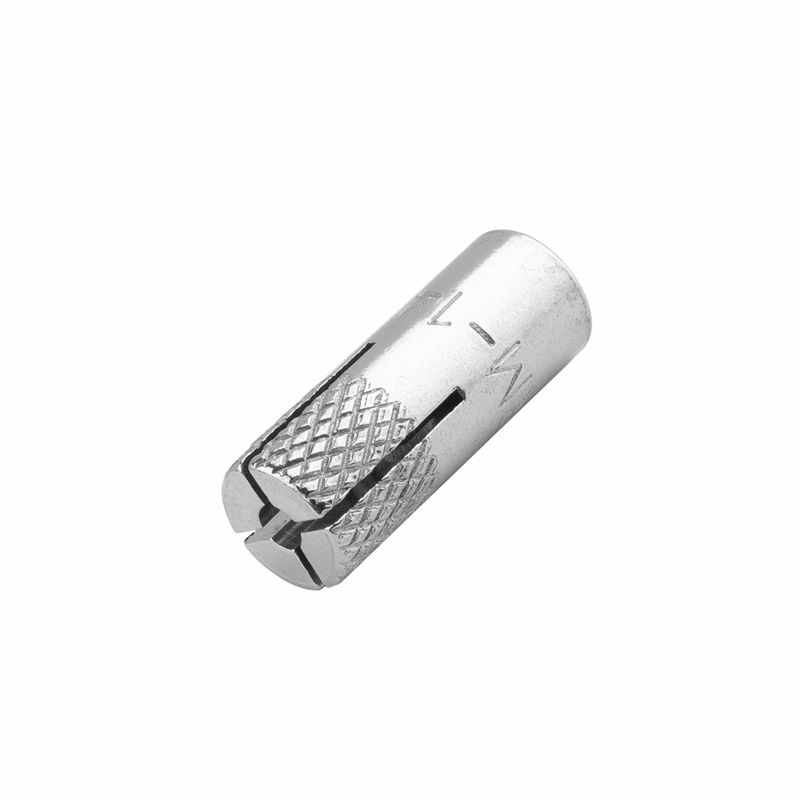

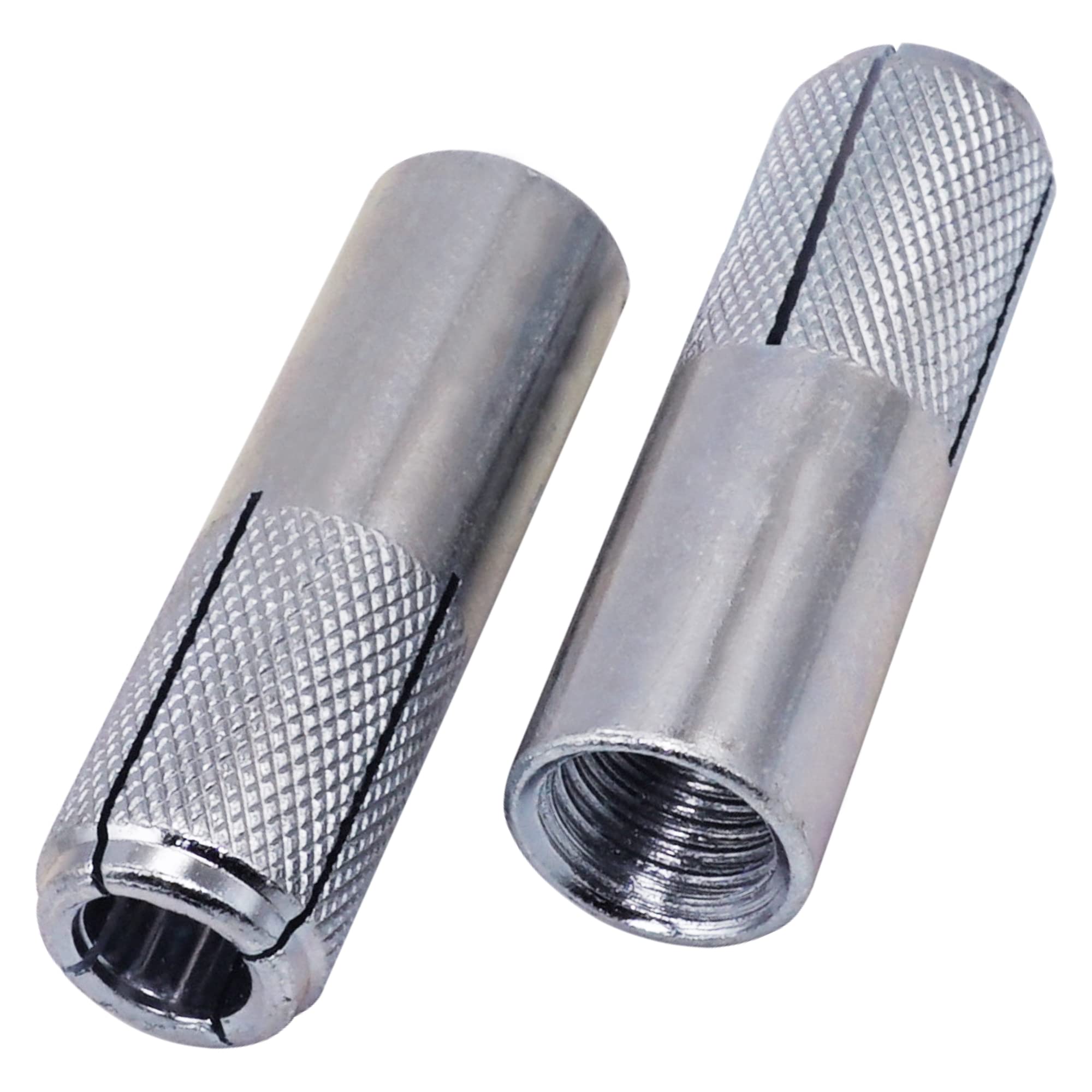

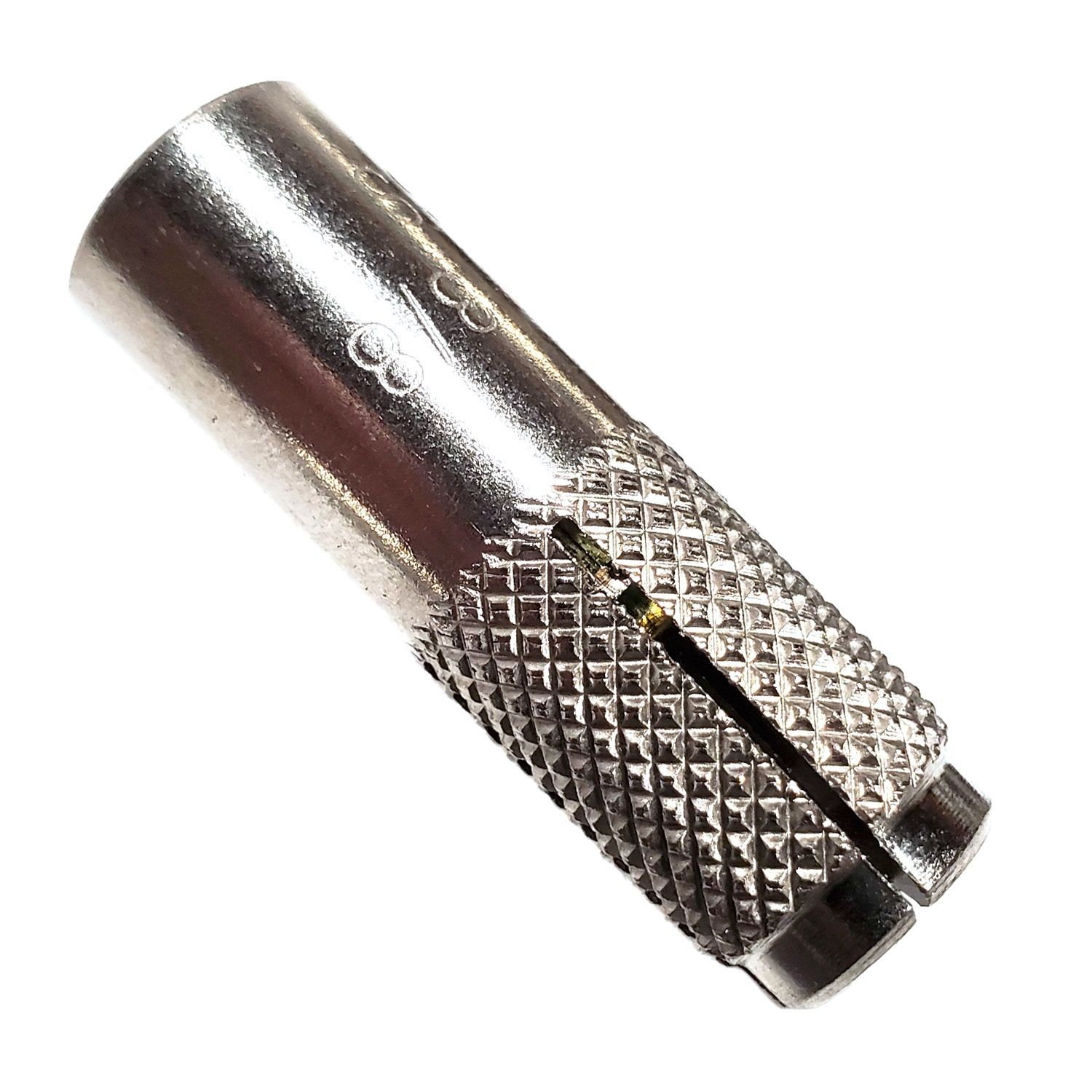

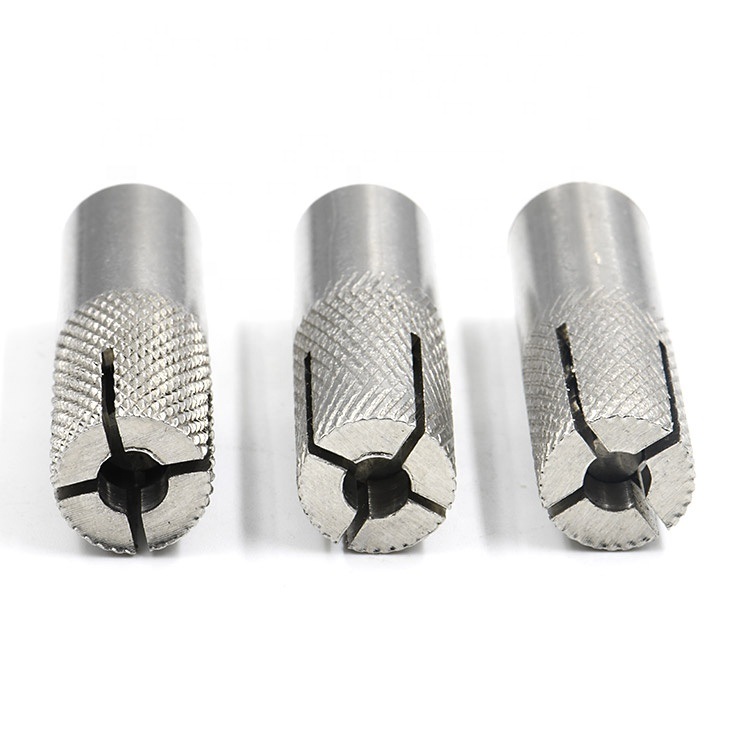

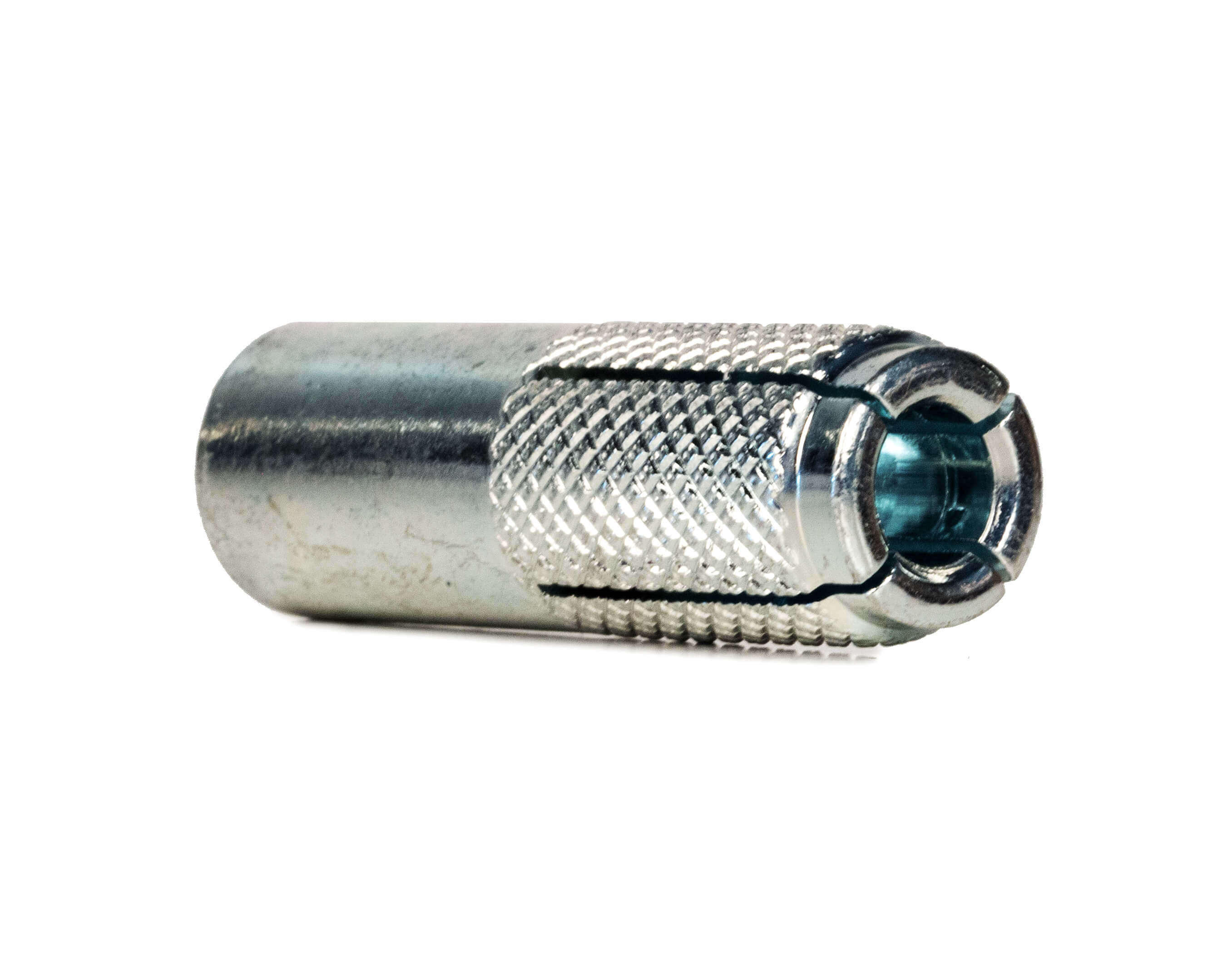

Забивний нержавіючий анкер являє собою металеву втулку, відмінні частини якої: внутрішнє метричне різьблення і зона, що розклинюється для використання в дуеті зі шпилькою, гвинтів або болтом.

Довжина різьблення становить від 10 мм до 34 мм, її можливий діаметр від М6 до М20. Зовнішній діаметр втулки в залежності від діаметра різьблення: від 8 мм до 20 мм.

Потрібна глибина установки анкера коливається від 33 мм до 65 мм.

Анкерні втулки або цанги виготовляються для використання як надійний кріпильний засіб, здатний витримувати середні навантаження статичного характеру.

Невелика глибина анкерування знижує трудовитрати при свердлінні отворів. Початкове розклинювання анкера-цанги проводиться інсталяційним інструментом, який дозволяє втопити клин без ушкодження різьбового каналу. Остаточний розпір відбувається при вкручуванні шпильки.

Основні технічні характеристики

Монтаж втулки

Процес монтажу кріплення починається з висвердлювання технологічного отвору.

Діаметр якого дорівнює зовнішньому діаметру забивного анкера. Глибина отвору повинна перевищувати глибину установки анкера на 10 мм. При цьому воно має бути повністю відчищене від бетонних відходів свердління за допомогою щітки та спеціального насоса.

Анкер встановлюють в отвір шляхом забивання за допомогою призначеного для цього установчого пристрою. При цьому «пелюстки» анкерної зони, що розклинюються, фіксують забивний анкер в проектному положенні. Завдяки своїй конструкції дане кріплення здатне витримувати високі навантаження залежно від міцності будівельної основи.

У встановлений анкер загвинчують болт, шпильку або будь-який інший метричний виріб відповідного діаметра.

Забороняється комбінувати нержавіючий анкер із болтом із вуглецевої сталі.

Метиз знайшов широке застосування у будівництві, промисловості та інших сферах для фіксації обладнання та навісних систем.

Анкери-втулки зі сталі знайшли найбільше застосування в будівельній індустрії для кріплення різних пристроїв, що передбачають значне навантаження на елементи кріплення, а також при внутрішніх та зовнішніх ремонтно-оздоблювальних роботах.

Переваги анкера (цанги), що забивається

• Не вимагає свердління глибокого отвору в основі.

• Можливість демонтажу різьбової шпильки, після чого на поверхні не буде частин, що виступають.

• Швидка та нетрудомістка установка, без спеціальних навичок.

• Не створює сильних напруг у будівельній основі.

• Колосальна стійкість до навантажень на вирив та зріз дозволяє використовувати кріплення для стельових та настінних підвісів.

Основне застосування

• Підвісні системи

• Трубопровід

• Повітропроводи

• Спринклери

• Кабельні канали

• Устаткування

• Кронштейни

• Стельові опори

Розміри
