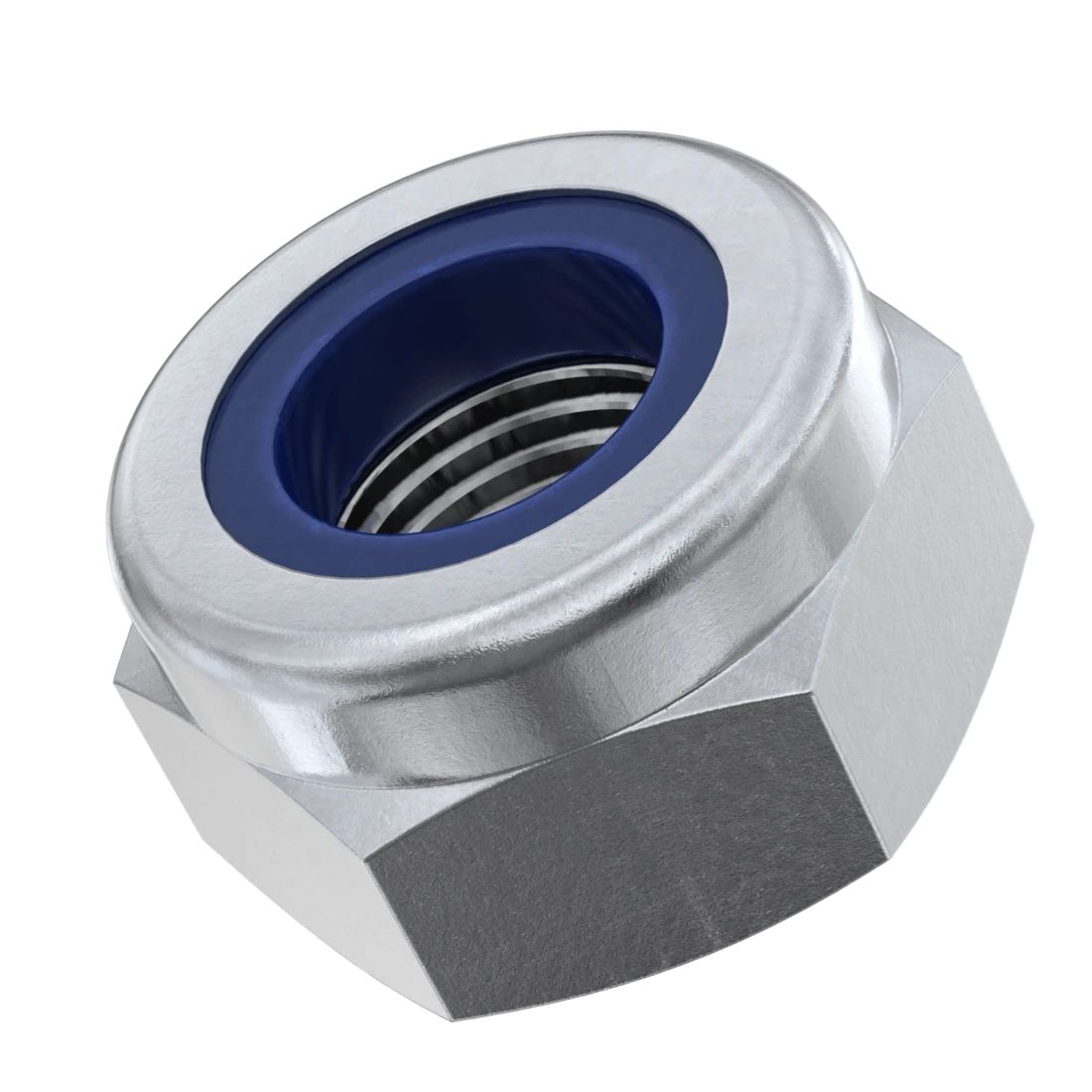

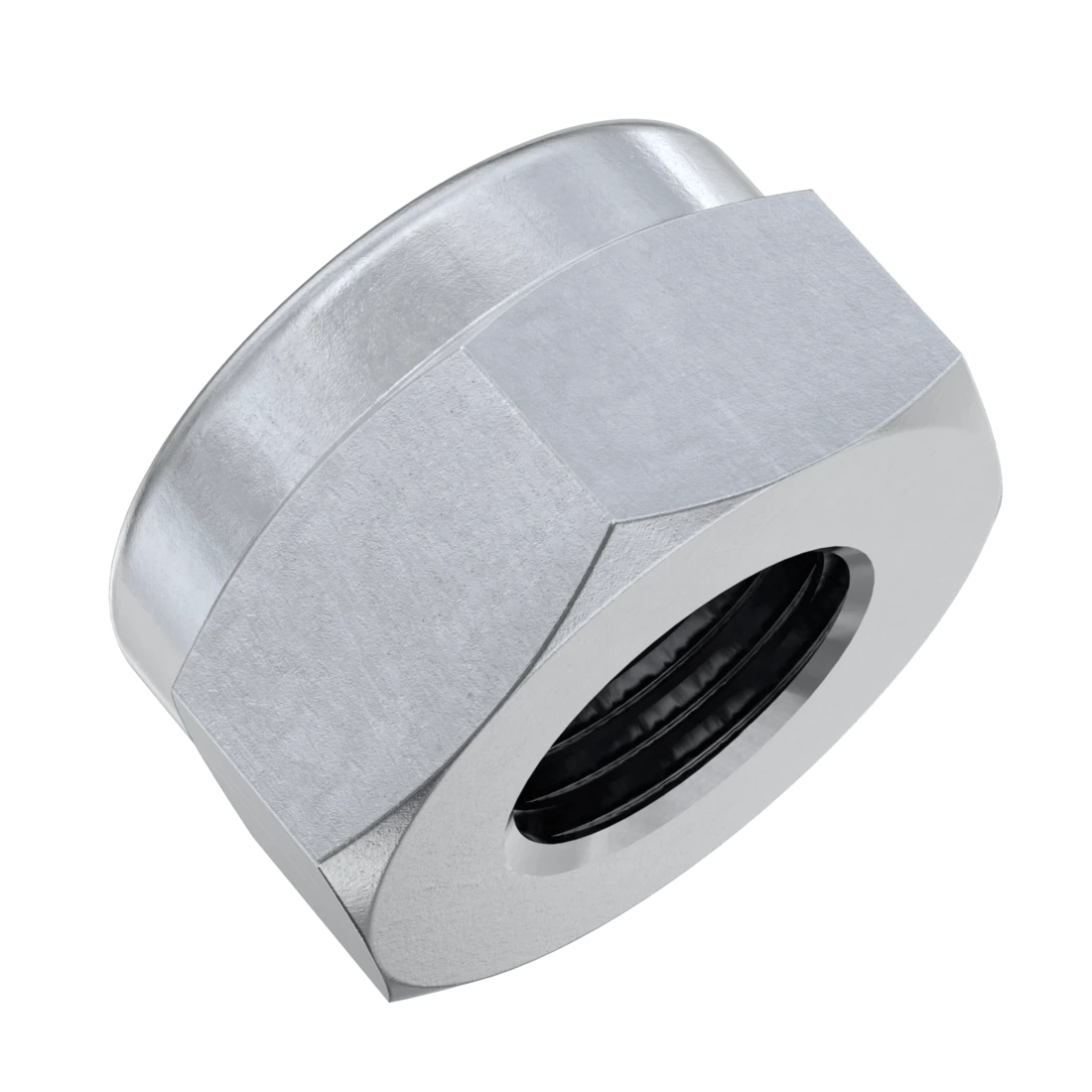

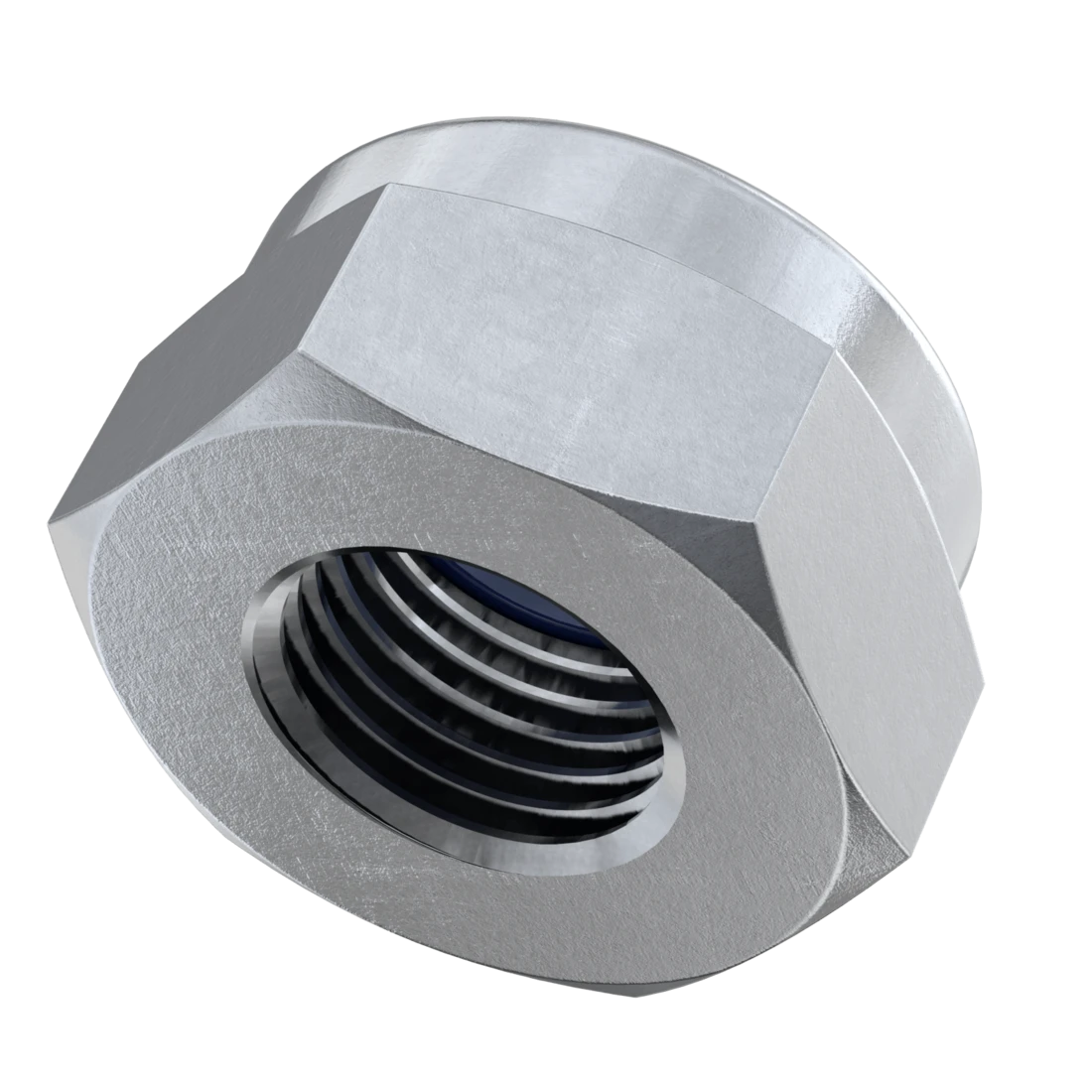

DIN 985 Гайка самоконтрящая шестигранная низкая

Для соединения деталей и элементов конструкций на резьбе, которые испытывают вибрацию, переменные или постоянные нагрузки используют самоконтрящую гайку, выполненные в соответствии со стандартом DIN 985.

Немецкий стандарт DIN 985 является описанием требований к шестигранным гайкам низкого профиля с неметаллическими вкладышами и самофиксирующихся.

Такие элементы резьбового крепления незаменимы в строительстве, приборостроении, машиностроении и служат для создания надежных резьбовых соединений в особо ответственных случаях.

Данный крепежный элемент имеет шестигранную форму с размером «под ключ» 5,5-75 и сквозное отверстие с резьбой М3-М48. Принцип работы такой гайки заключается в обжатии резьбы нейлоновой вставкой при закручивании гайки, что создает дополнительное трение между изделием и болтом, анкером. Крепежный элемент активно применяется для фиксации деталей и конструкций, подверженных сильным вибрациям.

Основные характеристики:

Самоконтрящаяся гайка относится к новейшим технологическим разработкам, применение которых позволяет значительно повысить эффективность и надежность соединений узлов машин и механизмов.

Изготавливаются из конструкционной углеродистой стали с цинковым покрытием, защищающем от воздействия любых агрессивных в химическом отношении веществ.

Область применения:

Изделие востребовано в различных промышленных отраслях и  в строительстве. Наличие стопорного кольца гайки DIN 985 обеспечивает высокую фиксацию, предотвращает отворачивание и придает герметичность резьбовому креплению. Крепежные элементы применяют при установке линий разлива напитков, сборке упаковочного оборудования, узлов автомобилей, а также других частей конструкций.

Преимущества:

Гайка оцинкована гальваническим способом, что продлевает срок её службы в нормальных условиях и влажной среде.

Вкладыш изготовлен из высококачественного нейлона, благодаря своей эластичности он упруго деформируется, в результате чего увеличивается сила трения между витками резьбы и создается эффект блокировки.

Размеры гаек:

Самоконтрящая гайка, изготовленная по DIN 985 – это изделие с внутренней метрической резьбой от М2,5 до М48. Размеры под ключ таких гаек могут составлять от 5 до 75 мм. Высота крепежного элемента варьируется от 2,3 до 36 мм.

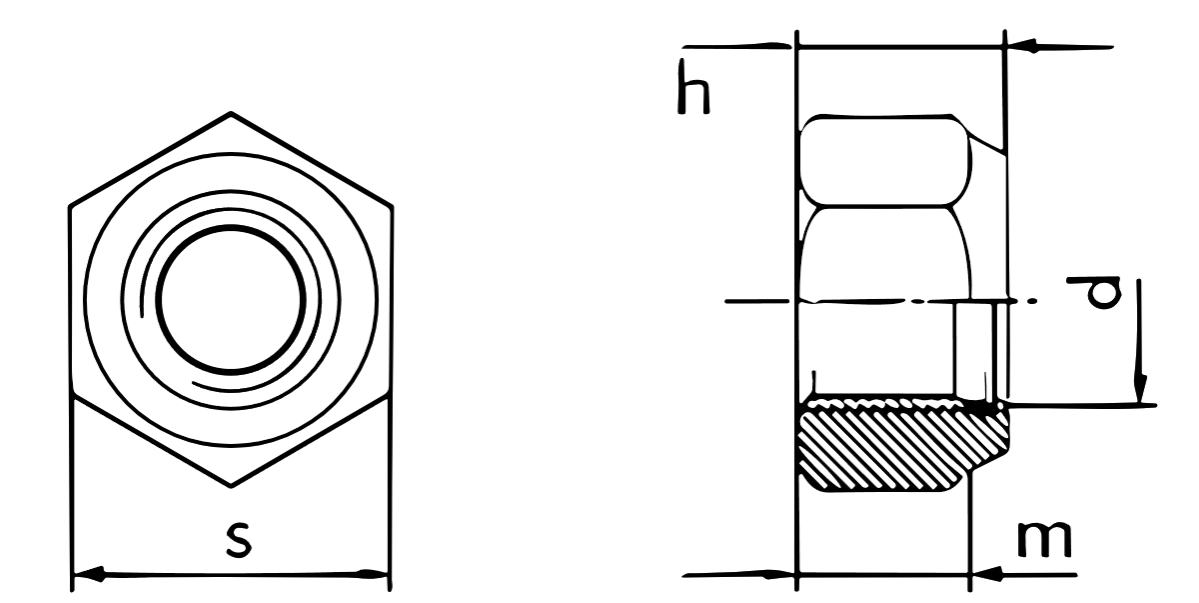

Обозначения:

d - номинальный диаметр резьбы
h - высота гайки
m - высота резьбовой части
s - размер под ключ

Аналоги DIN 985:

DIN 982 - гайки самоконтрящиеся шестигранные высокие с неметаллическим вкладышем - нейлоновым кольцом. Сравнение стандартов DIN 982 и DIN 985.
ISO 10511 - гайки самоконтрящиеся с неметаллической вставкой - с нейлоновым кольцом.
ISO 10512 - гайки шестигранные высокие самоконтрящиеся с неметаллической вставкой - с нейлоновым кольцом.
DIN 6924 - гайка шестигранная самоконтрящаяся c неметаллическим вкладышем, диаметр резьбы от М3 до М48.
