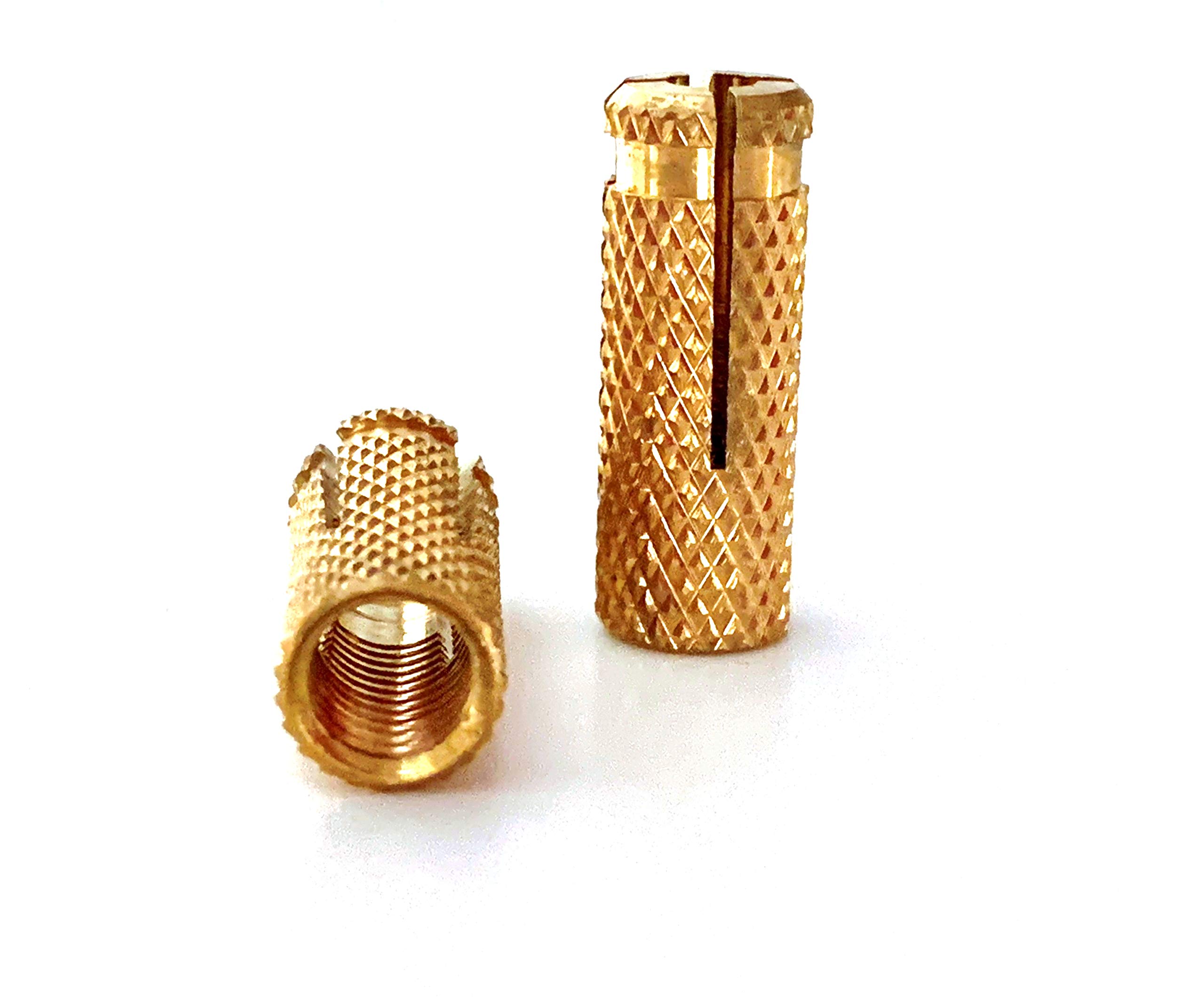

Анкер-забивной представляет собой цилиндрическую цанговую втулку с внутренней резьбой. Анкер предназначен для монтажа лёгких ненагруженных элементов, например, облицовочных или подвесных конструкций. Распорный эффект достигается путём вкручивания резьбового изделия в распорную втулку , которая была предварительно установлена в строительное основание. Что очень удобно, так как не требует дополнительного оборудования для установки анкера в проектное положение.

В зависимости от выбора изделия, латунная распорная втулка образует внутреннюю резьбу непосредственно в строительном основании с диаметром: от 4 мм до 16 мм. При этом высота втулки может составлять от 18 мм до 55 мм.

Латунь, из которой полностью выполнен цанговый анкер-втулка, обладает устойчивым сопротивлением к возникновению коррозионных процессов. Что даёт возможность устанавливать её в различных агрессивных средах без содержания хлодиридов.

Сформировать крепёжный узел с применением латунной распорной втулки достаточно легко. Для этого необходимо вставить её в отверстие соответствующего диаметра в строительном основании и вкрутить необходимое изделие с метрической резьбой: болт, винт, шпильку и т.п.

Простота и недорогая цена распорной втулки из латуни сделали её уникальной не только для профессиональной деятельности человека, но и популярной для решения бытовых задач.

Факты об втулке распорной с внутренней резьбой

• Металлический дюбель для использования с метрическими болтами, резьбовыми стержнями, потолочными крюками и кольцами.

• Обладает огнестойкостью

• Предназначен для установки в железобетон без трещин и неармированный бетон

• Быстрый и простой монтаж путем расширения втулки при затягивании элемента с резьбой.

• Установка заподлицо с основанием.

• Короткая цанга не требует глубокого сверления и большой толщины бетонной основы.

• Монтаж возможен при малых межосевых и краевых расстояниях.

• Латунь придает особую прочность и коррозионную стойкость.

• Диаметры резьбы: М5, М6, М8, М10, М12

• Нагрузка на вырыв в сжатом бетоне: 5, 7, 9, 11 кН (рекомендуемый коэффициент запаса прочности – 2,52).

Способ установки

Расчёт длины винта для монтажа заподлицо с поверхностью

Длина дюбеля + толщина крепления = минимальная длина винта

• Проверить, соответствуют ли параметры основания испытательным, на основании которых была определена нагрузочная способность соединений.

• Отметить места сверления в соответствии с требованиями к минимальным расстояниям от края и между креплениями.

• При сверлении следить за тем, чтобы не повредить арматуру железобетона.

• Просверлить отверстия в соответствии с выбранными параметрами (диаметр и глубина) перпендикулярно основанию.

• Очистить отверстия щеткой и продуть воздушным насосом .

• Забить латунную цангу, а затем затянуть резьбовой элемент, прикладывая крутящий момент до тех пор, пока его конец не упрется в дно отверстия, что приведет к блокировке крепежа в основе.

Преимущества

• Небольшие размеры, уменьшают объём сверления, тем самым ускоряя процесс монтажа.

• Насечки на поверхности предотвращают проворачивание в подготовленном основании, повышая надёжность фиксации.

• Внутренняя резьба позволяет производить демонтаж заподлицо с поверхностью и использовать точку крепления повторно.

• Латунь обеспечивает долговечное и коррозионно-стойкое крепление во влажных помещениях и на открытом воздухе.

Применение

Анкер-цанга забивается в отверстие, диаметр которого точно соответствует наружному диаметру метиза. В процессе вворачивания метрического стержня цанговая юбка расширяется, надёжно фиксируясь в основании. Повторный монтаж и демонтаж резьбового крепежа не ослабляет несущую способность крепления.

Конструкция анкера-втулки (цанга)
