Гайка DIN 1587; колпачковая М12/0,900; кл.миц. 6,0; ЦБ
Гайка DIN 1587; колпачковая М12/0,900; кл.миц. 6,0; ЦБ
| Розмір |
|
| Діаметр |
|
| Клас міцності |
|
| Покриття |
|
Гайки колпачковые соответствуют требованиям немецкого стандарта DIN 1587. Они используются в разъемных соединениях для обеспечения эстетичности конструкции.

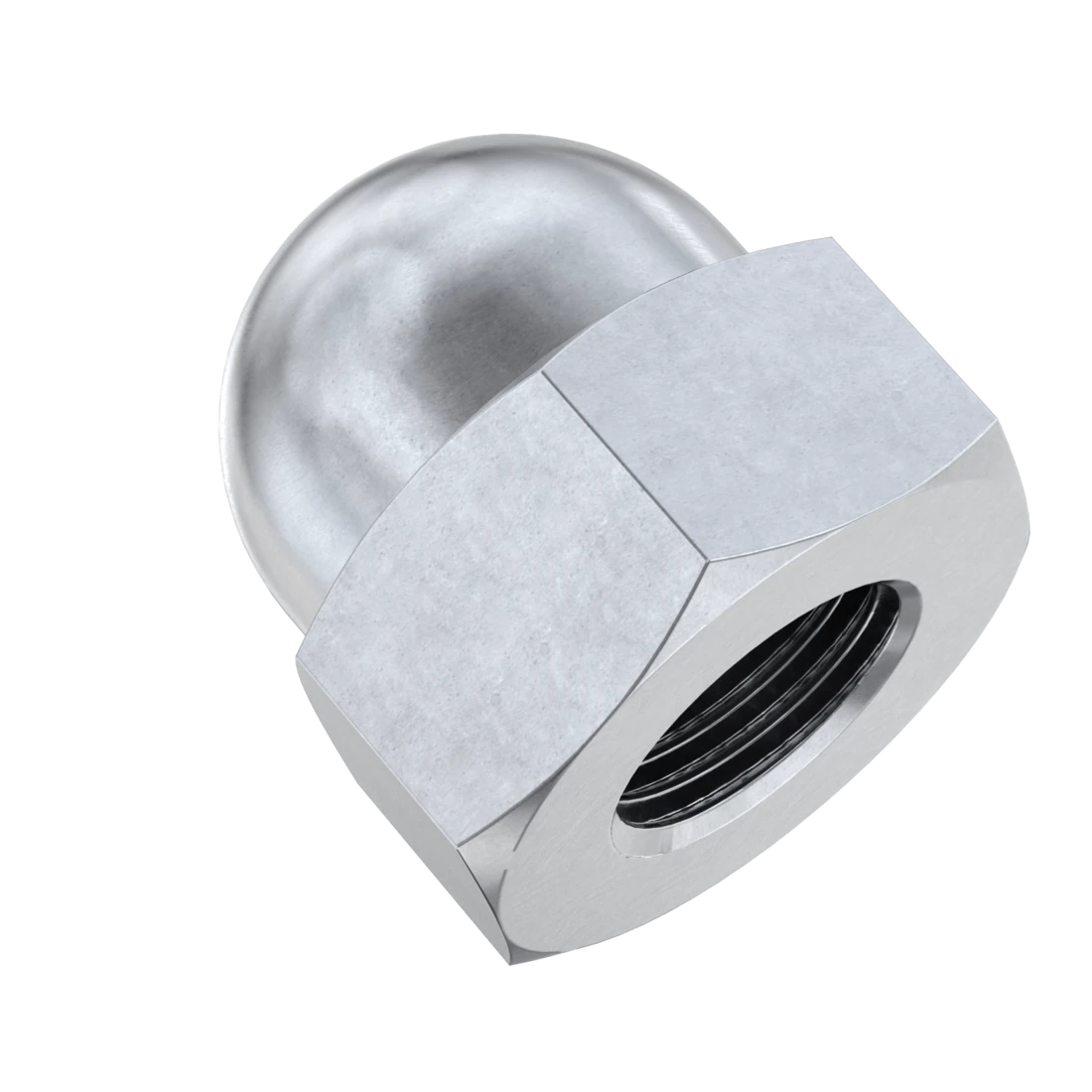

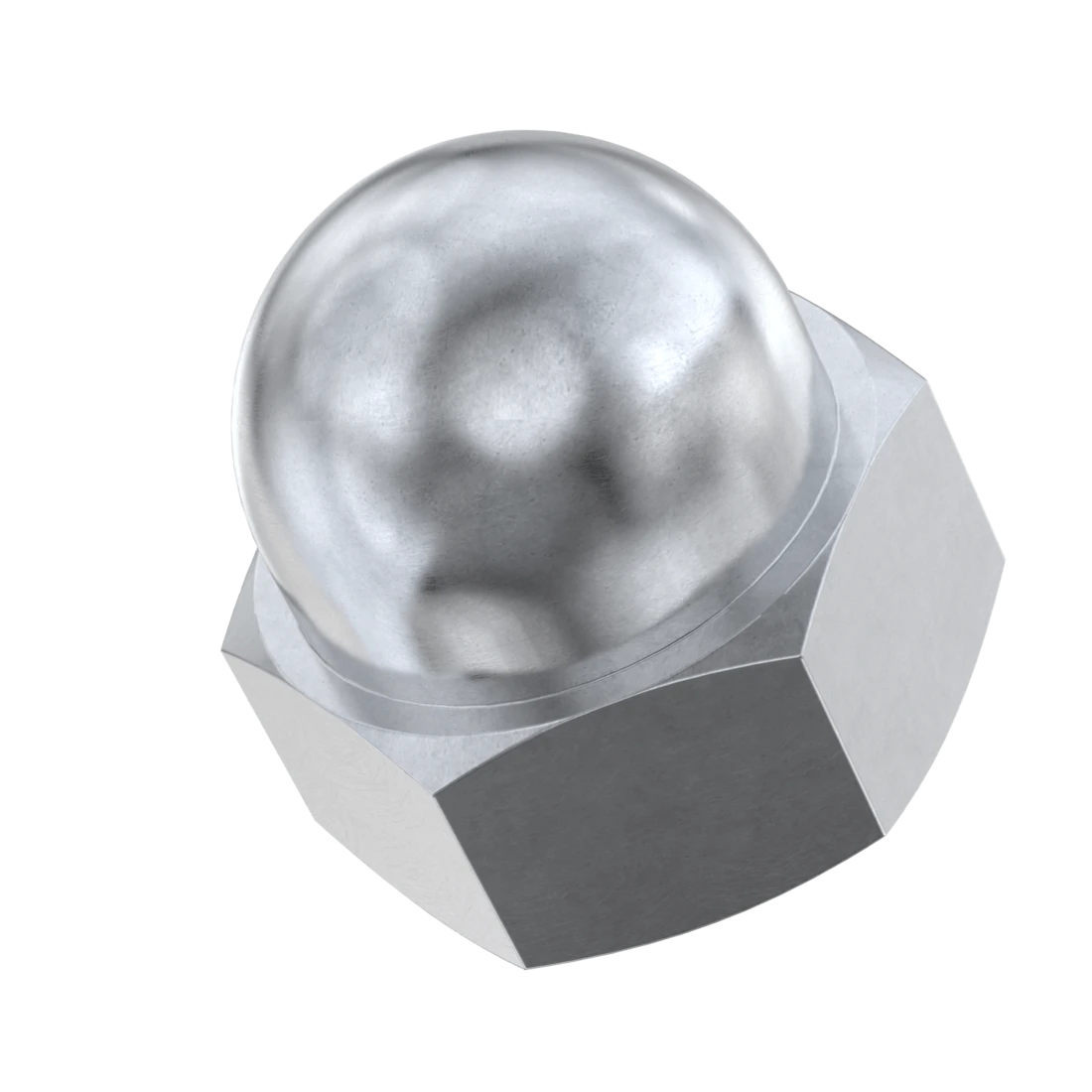

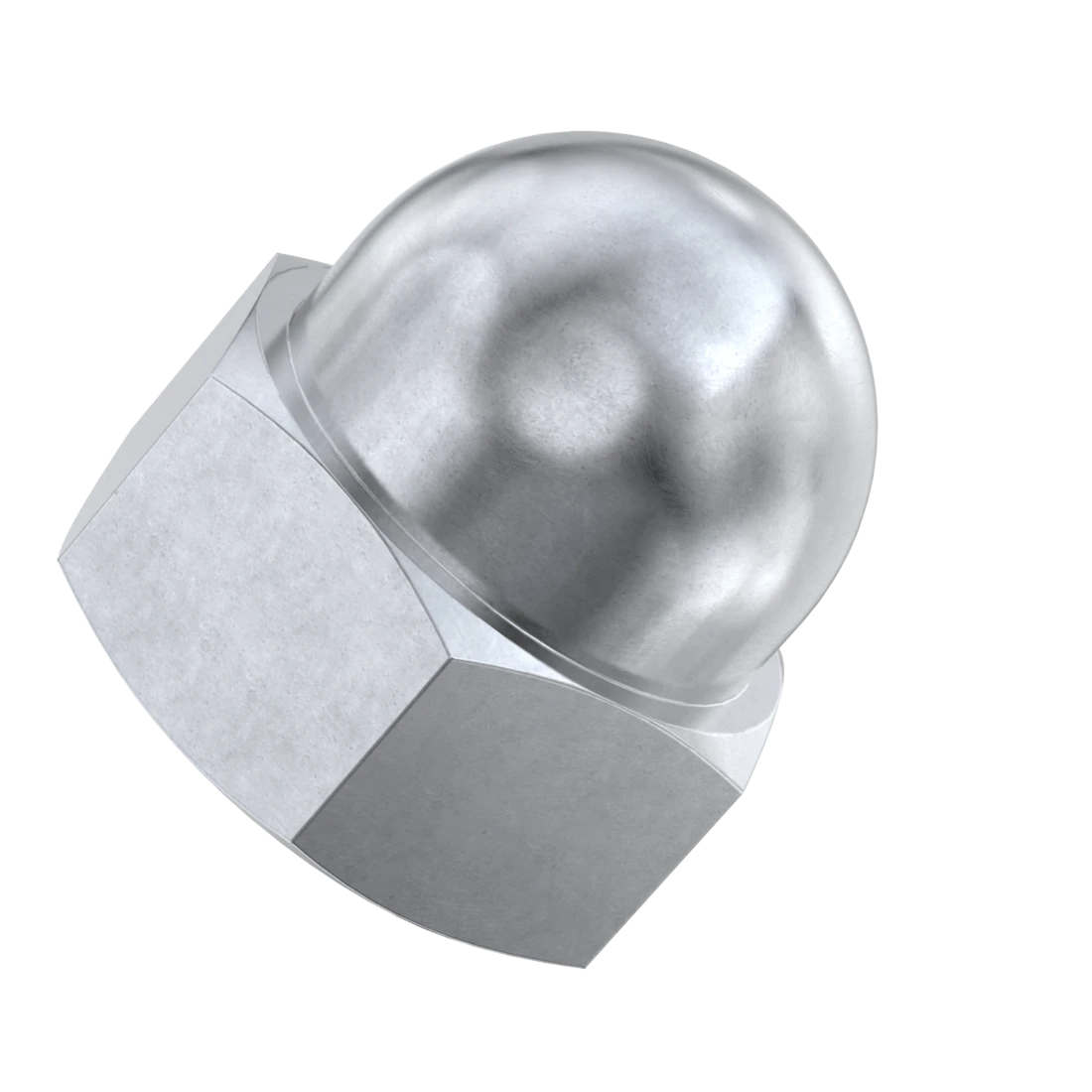

Крепежный элемент состоит из обычной шестигранной гайки с внутренней резьбой и сферического колпачка, который при накручивании на конец стержня крепежа полностью закрывает его. Такая конструкция делает соединение незаметным и безопасным.
Помимо эстетичного внешнего вида, такие крепежные элементы помогают избежать травматизма, сферическая головка гайки минимизирует риск получения травм, поскольку закрывает собой торчащие части болтов и шпилек. Соединение осуществляется с помощью гаечного ключа или гайковерта
Чаще всего гайки колпачковые DIN 1587 используются в машиностроении, приборостроении и других промышленных, производственных, строительных отраслях совместно с болтами, винтами, шпильками с соответствующим размером резьбы.Гайки имеют внутреннюю резьбу для навинчивания на шпильку или болт. Так с их помощью вы получите прочное болтовое соединение
Подробное описание
Гайки колпачковые соответствуют требованиям немецкого стандарта DIN 1587. Они используются в разъемных соединениях для обеспечения эстетичности конструкции.
Крепежный элемент состоит из обычной шестигранной гайки с внутренней резьбой и сферического колпачка, который при накручивании на конец стержня крепежа полностью закрывает его. Такая конструкция делает соединение незаметным и безопасным.
Помимо эстетичного внешнего вида, такие крепежные элементы помогают избежать травматизма, сферическая головка гайки минимизирует риск получения травм, поскольку закрывает собой торчащие части болтов и шпилек. Соединение осуществляется с помощью гаечного ключа или гайковерта
Чаще всего гайки колпачковые DIN 1587 используются в машиностроении, приборостроении и других промышленных, производственных, строительных отраслях совместно с болтами, винтами, шпильками с соответствующим размером резьбы.
Гайки имеют внутреннюю резьбу для навинчивания на шпильку или болт. Так с их помощью вы получите прочное болтовое соединение.
Особенности гайки DIN1587 :
-
эстетичный внешний вид,
-
защищает персонал, который работает с машинами, от травматизма
-
колпачок гайки надежно закрывает резьбовое отверстие детали
Сфера применения гайки колпачковой DIN1587 :
Высокие колпачковые гайки используются в строительстве, приборостроении, пищевой промышленности, при производстве мебели и элементов интерьера.
Часто изделие применяется в качестве декоративного элемента. За счет оригинальной формы такая гайка колпачковая DIN1587 впишется в любой интерьер Кроме того, метиз хорошо подходит для ситуаций, когда соединение «болт-гайка» нужно дополнительно защитить от коррозии.
Размеры высоких шестигранных колпачковых гаек DIN 1587 в мм
|
d |
dk |
m |
s ISO/DIN |
t |
w |
h |
|
M4 |
6.5 |
3.2 |
7 |
5.26 |
2 |
8 |
|
M5 |
7.5 |
4 |
8 |
7.21 |
2 |
10 |
|
M6 |
9.5 |
5 |
10 |
7.71 |
2 |
12 |
|
M8 |
12.5 |
6.5 |
13 |
10.65 |
2 |
15 |
|
M10 |
15 |
8 |
16/17 |
12.65 |
2 |
18 |
|
M12 |
17 |
10 |
18/19 |
15.65 |
3 |
22 |
|
M14 |
20 |
11 |
21/22 |
17.65 |
4 |
25 |
|
М16 |
23 |
13 |
24 |
20.58 |
4 |
28 |
|
М18 |
26 |
15 |
27 |
24.58 |
5 |
32 |
|
М20 |
28 |
16 |
30 |
25.58 |
5 |
34 |
|
М22 |
33 |
18 |
34/32 |
28.58 |
5 |
39 |
|
М24 |
34 |
19 |
36 |
30.5 |
6 |
42 |
Обозначения :
d - номинальный диаметр резьбы
dk - наружный диаметр колпачка, макс.
m - высота шестигранной части гайки, макс.
s - размер гайки под ключ
t - глубина, мин.
w - толщина колпачка, мин.
h - полная высота гайки
Монтаж :
Вставить болт в просверленное отверстие. На установленный болт накрутить гайку. Зафиксировать гайку с помощью ключа.
Аналог DIN 1587:
ГОСТ 11860-85 - колпачковые гайки класса точности А с диаметром резьбы от 3 до 24 мм.
