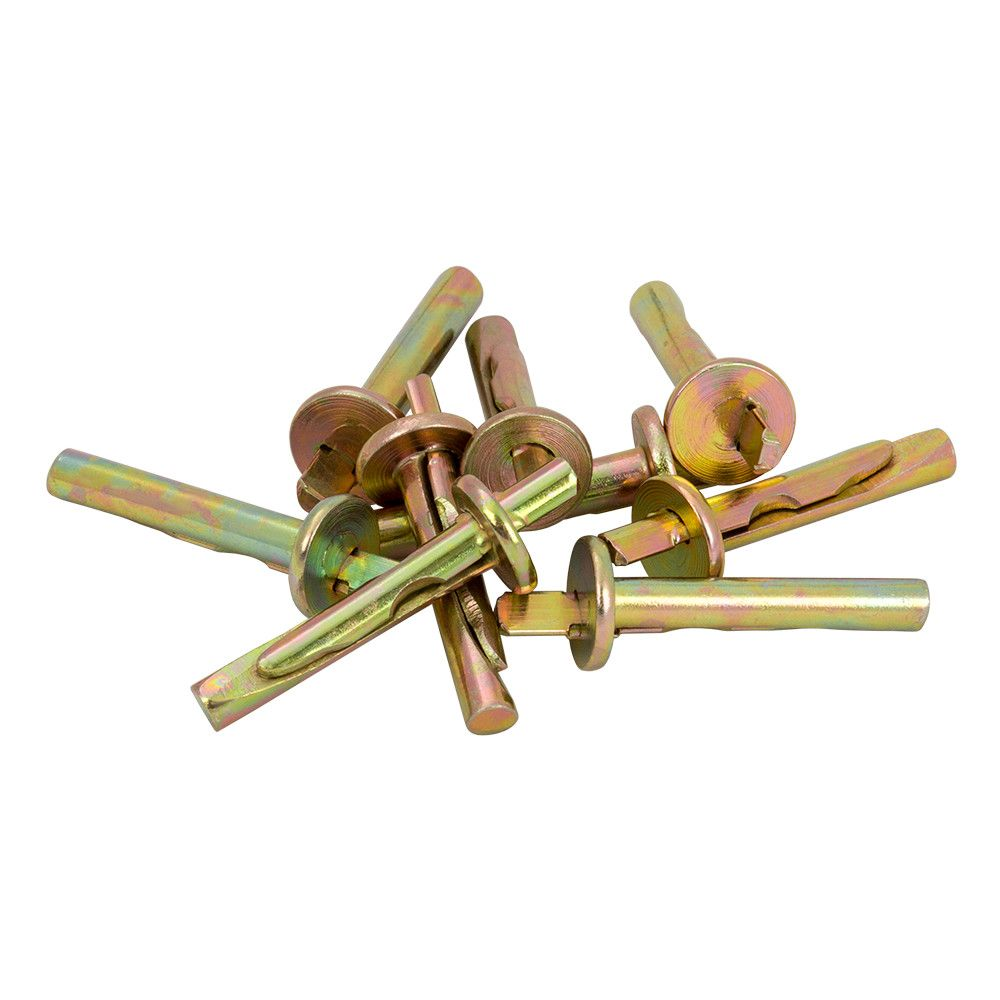

Анкер-клин – это специальный метиз, разработанный для крепления на потолках декоративных конструкций, приборов освещения, листовых материалов. Основная особенность детали – максимальный уровень сопротивления вытягивающим нагрузкам. Конструкция продумана до мелочей и адаптирована для оперативного монтажа

Для быстрого и прочного прикрепления подвесных конструкций из семейства анкерной техники это незаменимый крепёж.

Констукция

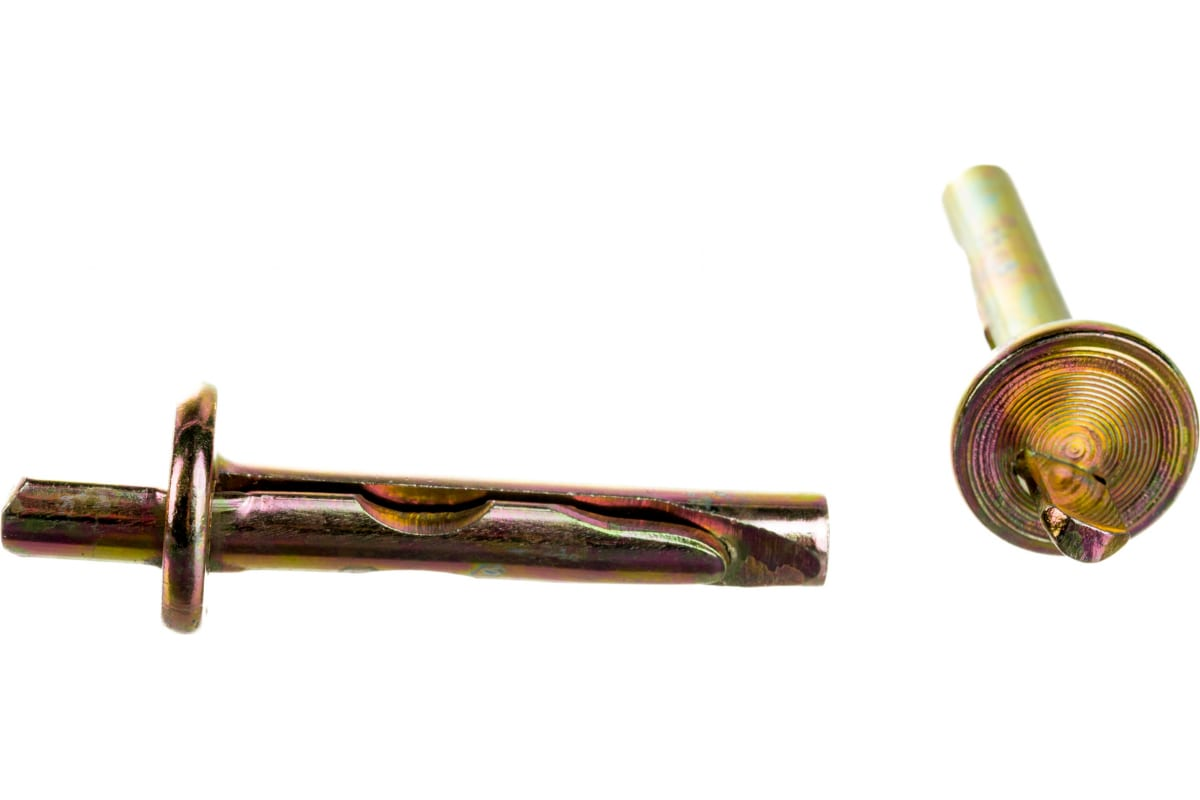

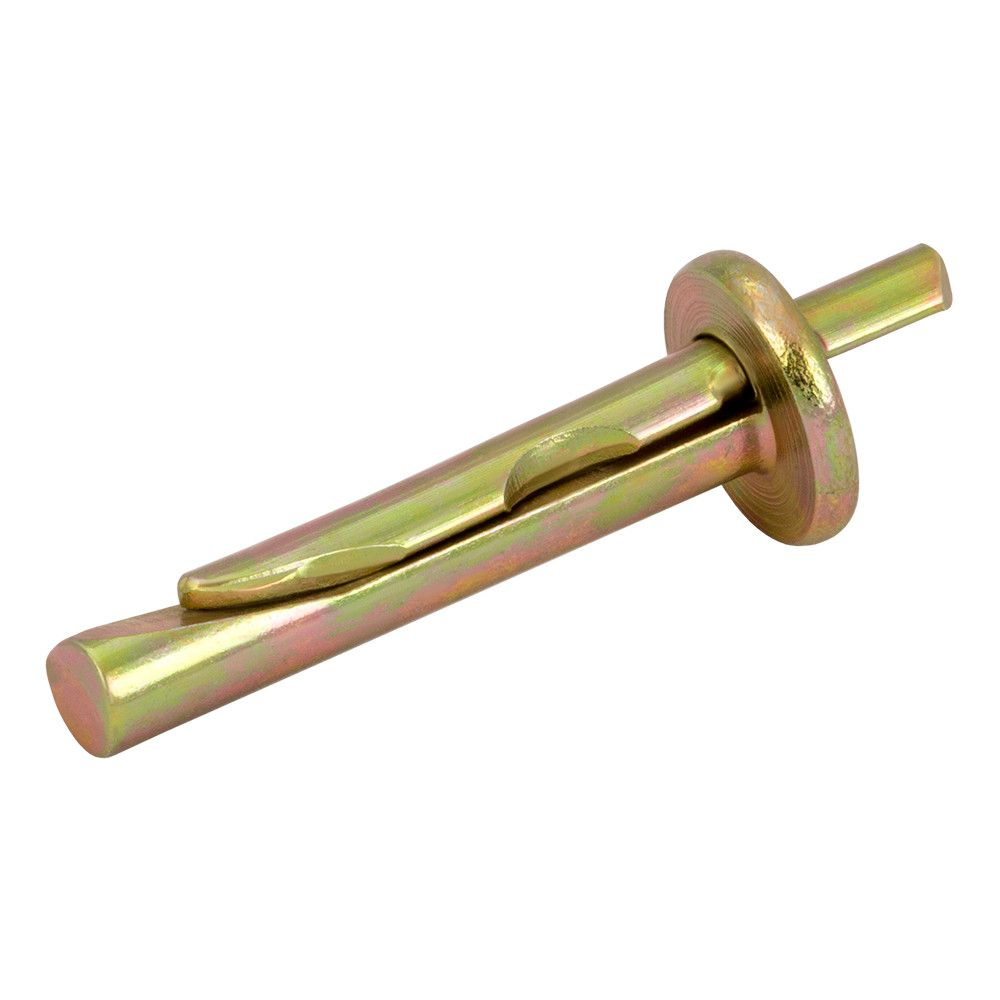

Анкер-клин состоит из двух частей - тело анкера и распорный клиновой стержень. Тело анкера изготавливается в виде стержня с опорной (стопорной) шляпкой. На стержне выполнен особой формы вырез, обеспечивающий нужное направление распорного клина. Распорный клин - заостренный с одной стороны стержень. Несложная конструкция придает анкер-клину ряд преимуществ. В первую очередь это простота монтажа и невысокая цена. Большой диаметр шляпки обеспечивает достаточную площадь прижима, что особенно важно при закреплении металлического листа, профиля, тонколистовых элементов.
Анкеры-клины, ввиду достаточно узкой специализации, выпускаются производителями всего в нескольких типоразмерах для разной толщины прикрепляемого материала.

Назначение

Наибольшее распространение анкер — клин получил для монтажа конструкций подвесных потолков, различных реек или уголков, противопожарного инвентаря. Потолочный анкер, в сравнении с дюбелями с пластиковой пробкой, имеет противопожарные свойства, предотвращающие обрушение подвесных конструкций во время пожара.

 Наиболее широкое применение крепежные изделия нашли при монтаже:

●       подвесных потолков

●       вентиляционных систем

●       металлических подконструкций

●       фасонного (уголок, швеллер), полосового проката

●       металлических листов

●       перфорированных лент

●       кабельных систем

Анкер-клин можно забивать только в прочные основания  . Основанием для анкер-клина может быть бетон, строительный полнотелый камень, железобетон, силикатный кирпич.

Материалы изготовления

Анкер-клин немецкого производства изготавливается из углеродистой стали для холодной высадки и холодной экструзии соответствующей DIN EN 10263-4-2002, китайского - из стали Q215 (аналоги Ст2кп, Ст2пс, Ст2сп). Антикоррозионная защита обеспечивается желтопассированным или белым цинковым покрытием, обычно толщиной 5 мкм. Оцинкованная сталь обеспечивает крепежу хорошую прочность, термо- и антикоррозионную стойкость, эстетичный вид.

Особенности експлуатации и монтажа

Для долгого срока службы такие изделия из оцинкованной углеродистой стали рекомендуется эксплуатировать внутри сухих помещений, не подвергать воздействию повышенной влажности.

Монтаж анкер-клина сквозной, очень прост и выполняется ударным способом. В отличии от анкерного болта , например, для его установки не нужен гаечный ключ.

Последовательность операций следующая:

●     в заранее отмеченной точке базового основания и прикрепляемой детали дрелью или перфоратором сверлится отверстие соответствующего диаметра

●     отверстие очищается от пыли и грязи сжатым воздухом, специальной грушей

●     прикрепляемая деталь прикладывается к основанию, отверстия сводятся и в них вставляется анкер-клин

●      ударами молотком по стопорной шляпке, тело анкера до упора забивается в отверстие. На этой стадии наносить удары по распорному клину нельзя

●      распорный клин забивается вровень со стопорной шляпкой

При выборе анкер-клина следует учесть рекомендации, изложенные в инструкции производителя. Для правильного выбора и установки анкер-клина производители регламентируют следующие параметры:

●       допустимые нагрузки на вырывание и срез (зависит от типа базового основания)

●       минимальные осевые расстояния (обычно 200 мм)

●       критические краевые расстояния (обычно 150 мм)

●       максимальная толщина прикрепляемой детали

●       эффективная глубина анкеровки

●       минимальная толщина базового основания (80-100 мм)

Большая часть строителей, которые его используют, как правило, называет это крепежное изделие - анкер TDN или анкер Биербах, реже - Бирбах, еще реже - анкер MAN, более того, такие же названия используют сейчас и многие компании, занимающиеся продажей крепежной техники.

Бирбах - называют из-за немецкой компании BIERBACH, которая давно занимается этим видом крепежа.

TDN - называют из-за немецкой компании TOGE, которая тоже давно занимается этим видом крепежа.

Их продукция выпускается под абривиатурой TDN (TOGE DeckenNagel)

Fischer назвала свой потолочный анкер клин - FDN (Fischer DeckenNagel),

Название Anker MAN пошло от швейцарской компания - Mungo, их обозначение потолочного анкер-клин было составлено из аббревиатуры Mungo AnkerNagel.
