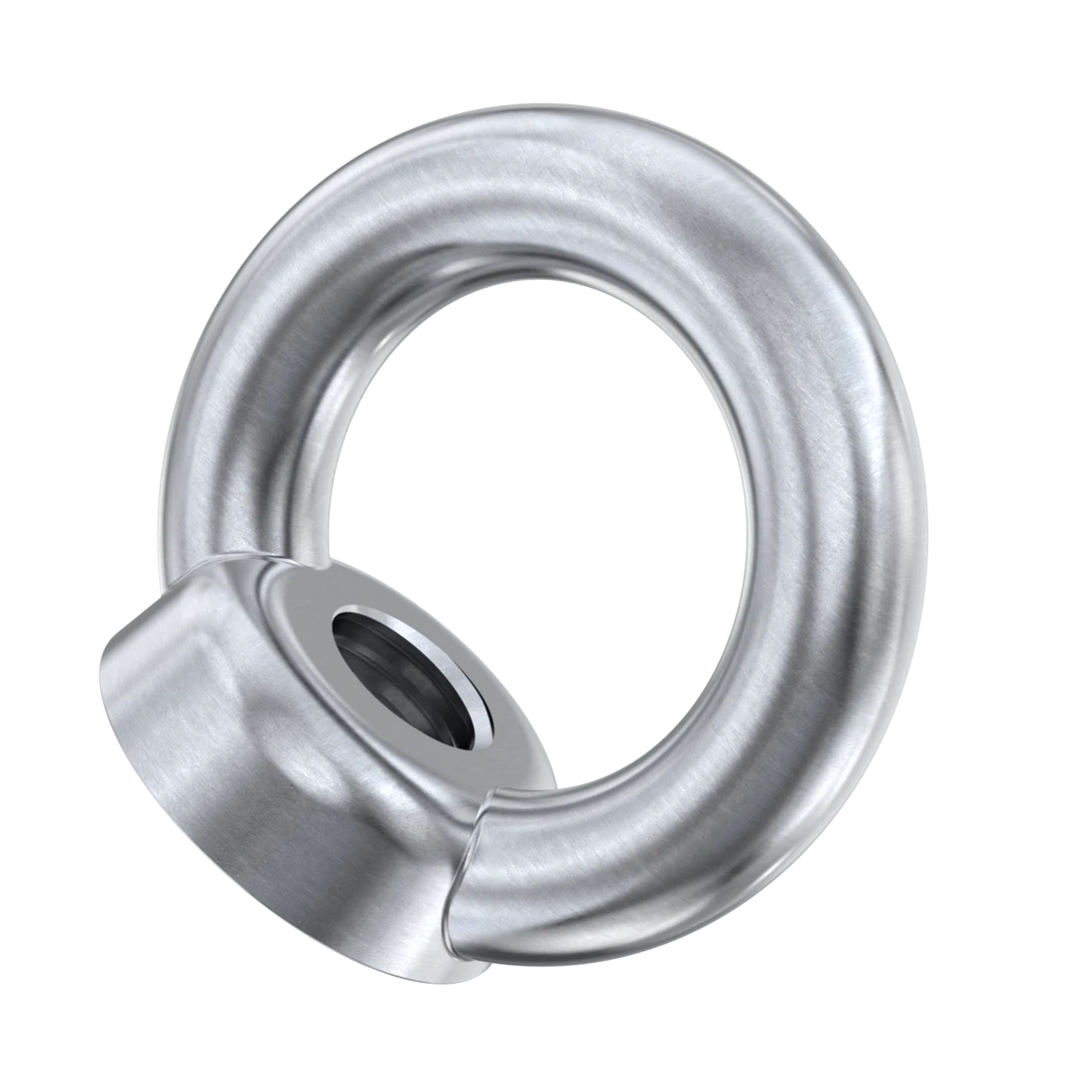

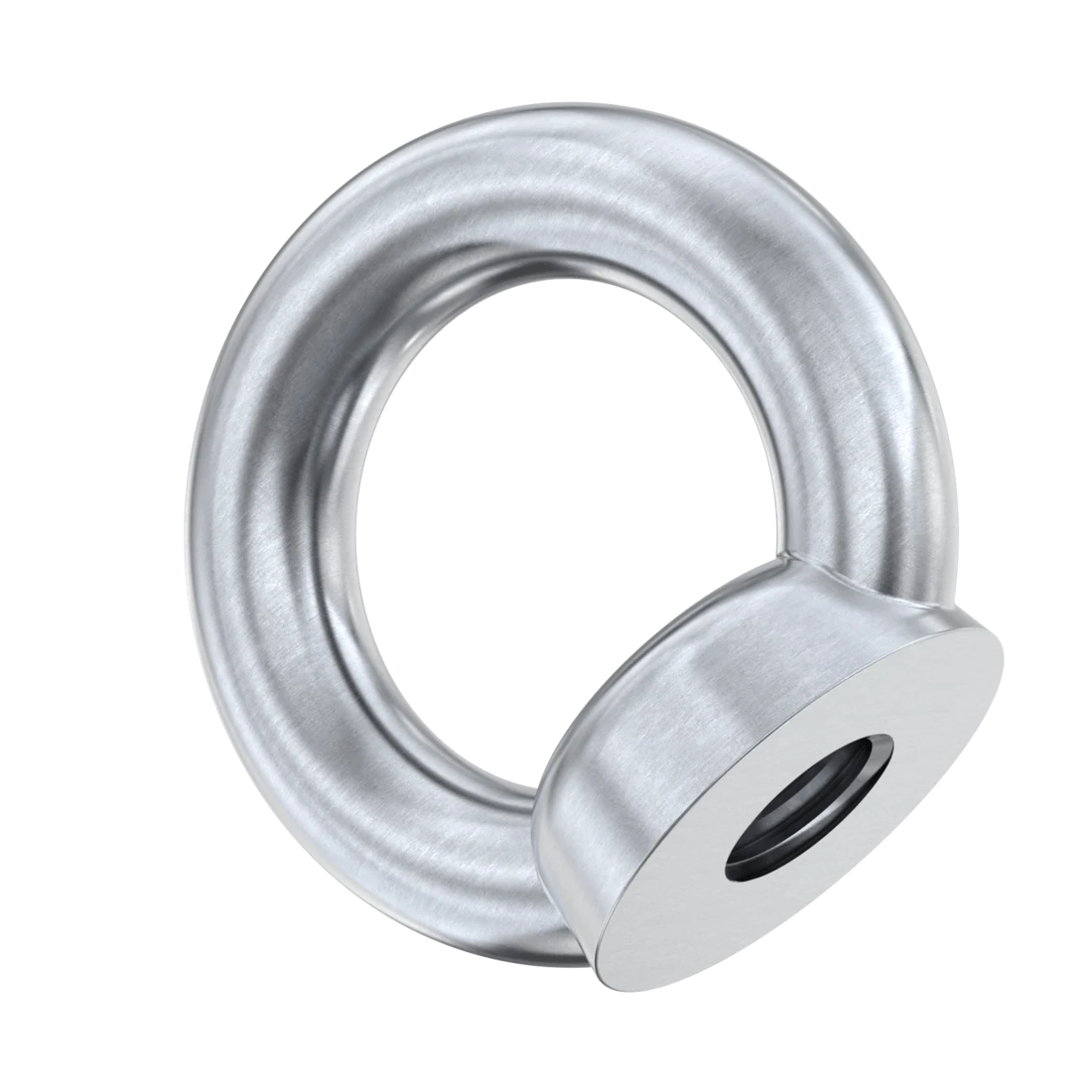

Стандарт DIN 582 містить опис кованої рим-гайки або гайки з вушком, яка широко використовується в машинобудуванні, верстатобудуванні та будівництві як такелажний пристрій, призначений для переміщення обладнання та конструкцій. Закріплюється в тілі об'єкта, що транспортується, за допомогою болтів або шпильок. Площина кільця гайки перпендикулярна до осі різьблення деталі, що дозволяє закручувати її за допомогою будь-якого вставленого в вушко важеля.

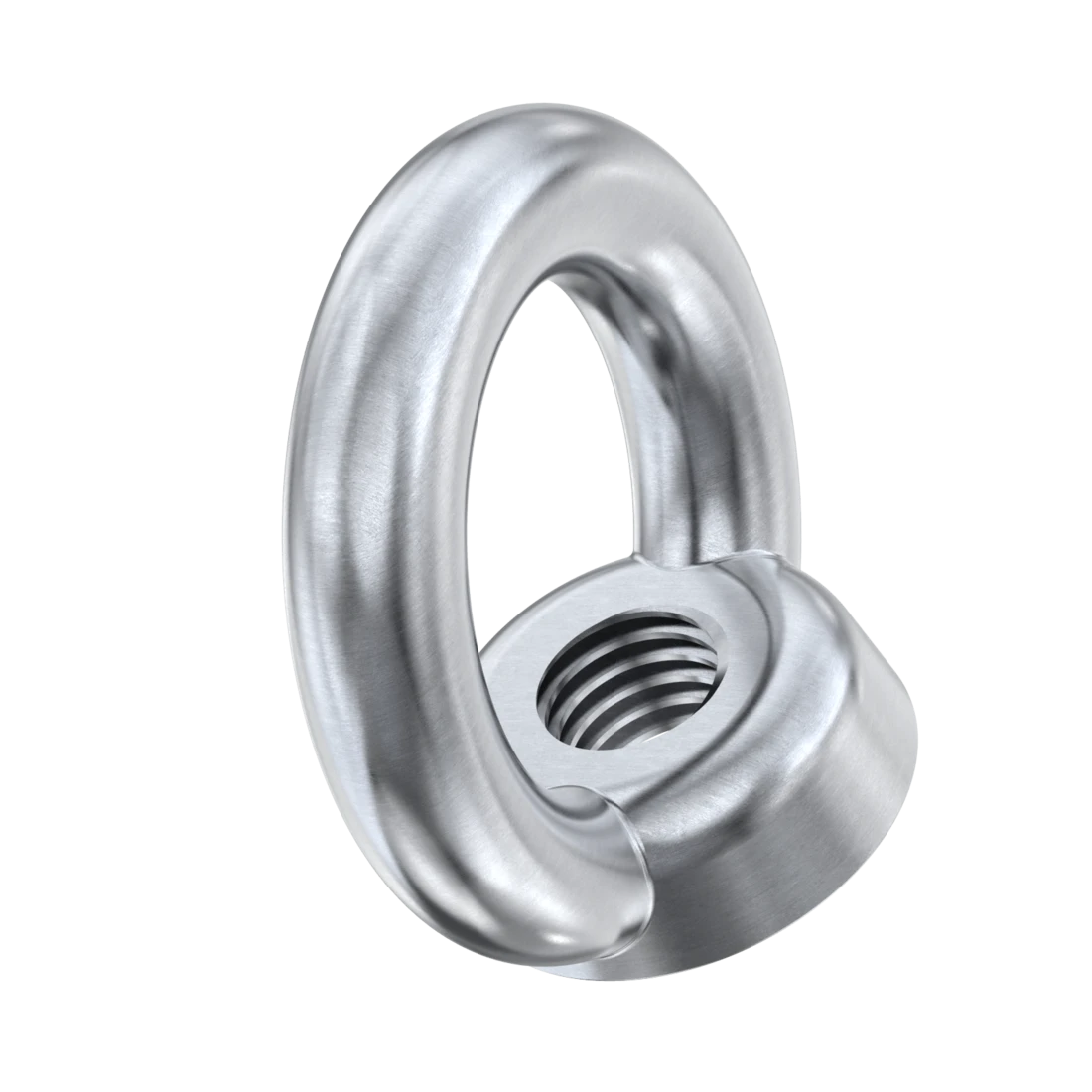

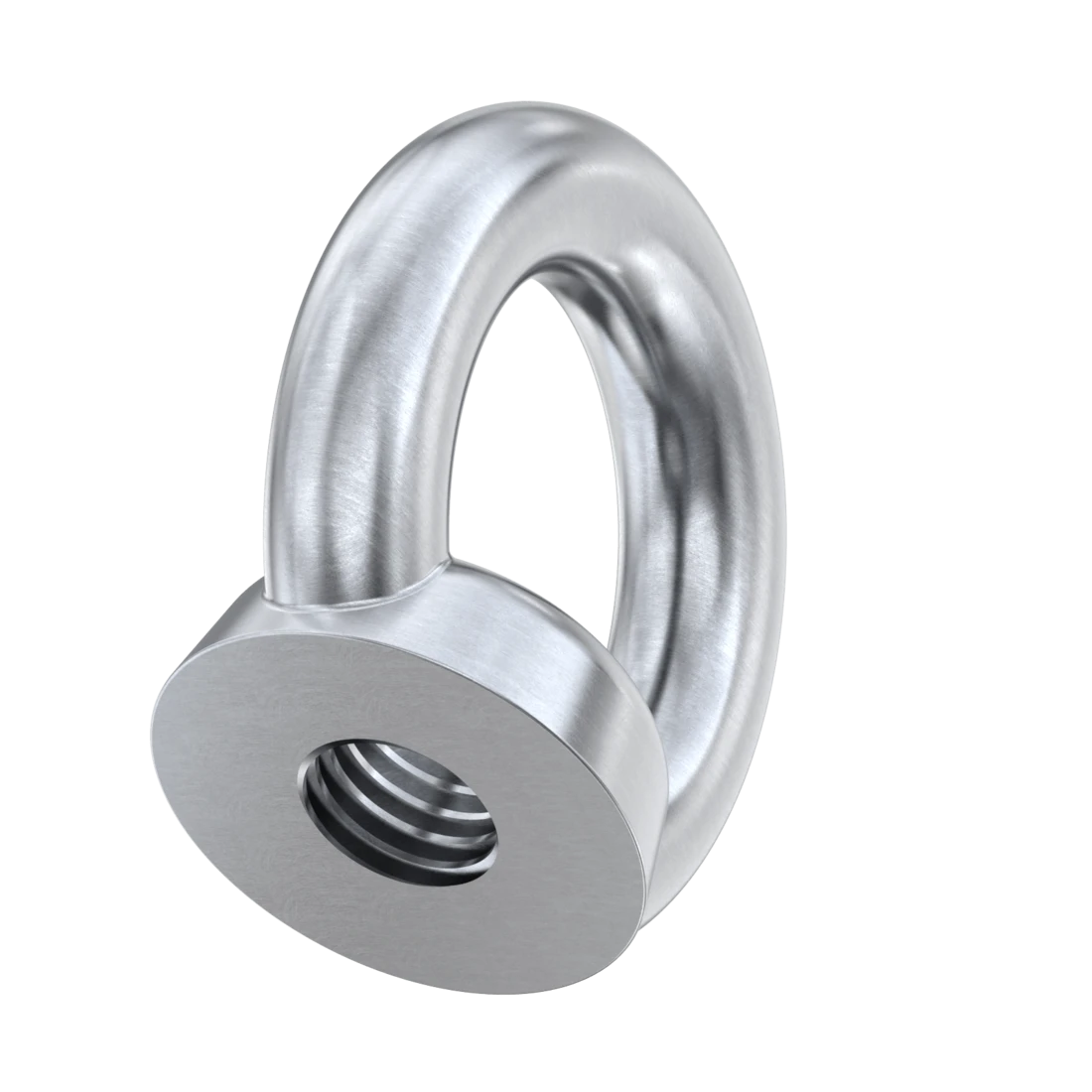

Рим-гайка монтажна з кільцем є не розбірним, цілісним елементом. Зачепиться за кільце можна тільки простягнувши крізь нього відповідний за розміром елемент.

Основне застосування цього виробу - це створення точки зачеплення для монтажних або натяжних конструкцій. Так само цей вид монтажної оснастки використовується для розтяжок підвісів кабелів, як точка зачепа при натяжці несучих тросів рекламних банерів або різних розтяжок на суднах. Рим-гайка з кільцем спочатку готова до роботи та не вимагає підготовчих операцій. Для використання достатньо лише накрутити її на болт з відповідним різьбленням.

РИМ-ГАЙКА DIN 582 може застосовуватись:

• як точка зачепу різних монтажних елементів, виробів

• як точка зачепу натяжних елементів рекламних банерів

• для закріплення несучих тросів підвісу кабелів

• в інших монтажних та госп роботах

Розміри рим-гайки

Рим-гайка DIN 582 випускається з метричним внутрішнім різьбленням від М6 до М64.

Зовнішній діаметр кільця – 36-184 мм, внутрішній – 20-100 мм.

Внутрішній діаметр кільця дорівнює діаметру основи виробу.

Розміри та навантаження рим-гайок DIN 582:

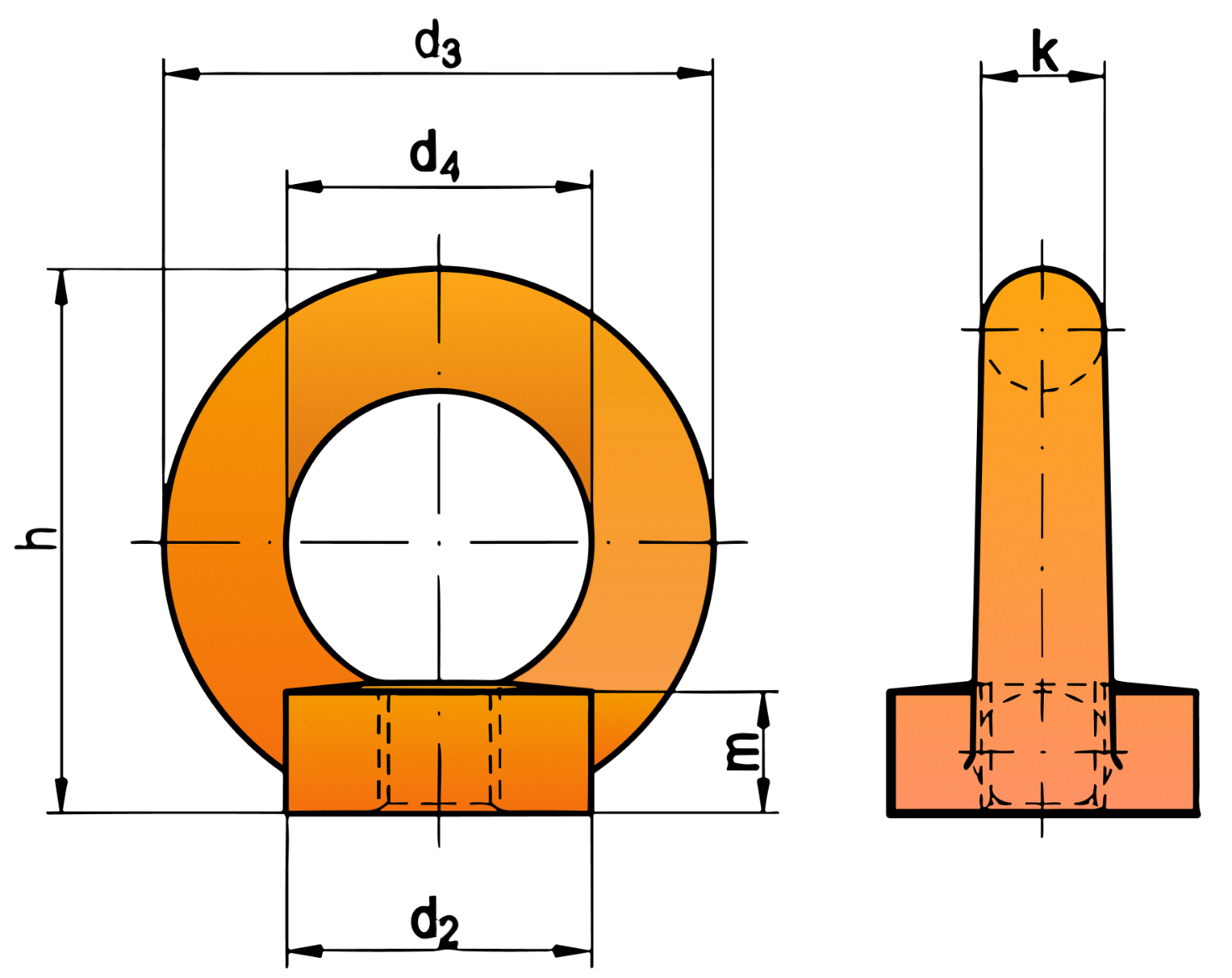

Позначення:

d - номінальний діаметр різьблення

d2 – зовнішній діаметр гайки, мм

d3 - зовнішній діаметр кільця, мм

d4 - внутрішній діаметр кільця, мм

m - висота різьбової частини, мм

h - висота рим-гайки, мм

k - товщина кільця, мм

n - робоче навантаження (сила прикладена вздовж осі рим-гайки), кг

n45 - робоче навантаження (сила прикладена до осі рим-гайки під кутом 45º у площині кільця), кг

p - вага, кг/шт.

Технічні вимоги

Розміри гайки, як і її матеріал, вибирають відповідно до проектних навантажень та умов експлуатації виробу. При виборі враховується коефіцієнт міцності, який має бути не нижчим ніж 5:1.

Вантажопідйомність рим-гайок визначається за типорозміром, але залежить від типу стропування. При прямому підйомі вона максимальна, а при розташуванні стропів під кутом 45° до осі кільця знижується, становлячи 70% максимальної. Розрахунок вантажопідйомних елементів провадиться з п'ятикратним запасом міцності, тому таке кріплення застосовується при транспортуванні особливо важких конструкцій. Усі такелажні роботи повинні виконуватись відповідно до правил транспортування негабаритних та великих вантажів з дотриманням техніки безпеки.

Наприклад, для М8 гранична вантажопідйомність дорівнює 140 кг, при кріпленні під кутом вона знижується до 100 кг. Кліматична зона не впливає на надійність кріплення (робочі температури від -40°C до +50°C).

Як вибрати точку кріплення?

Головні критерії вибору монтажних точок кріплення DIN 582 – це діаметр та крок внутрішнього різьблення, а також максимальне робоче навантаження, здатне довгий час витримувати такелажний елемент. Найбільш ходові типорозміри рим-гайок поставляються діаметром різьблення М6 - М48. Важливим також є внутрішній діаметр кільця, якого відбувається фіксація різних кріпильних елементів.
