Гайка мебельная врезная  — узкоспециализированная гайка, используемая в производстве мебельных конструкций.

Ее появление в разнообразии строительного крепежа обусловлено особенностями деревянных элементов, из которых в основном производят мебель. Древесина, как известно, природный материал, очень живо реагирующий на окружающую среду. Под воздействием влаги дерево набухает, а в сухом помещении — усыхает.

Гайка врезная с зубцами DIN 1624 имеет тонкий цилиндрический корпус и зубчатый фланецем. применяется в мебельном производстве совместно с метрическим винтами для соединения элементов из дерева, фанеры, древесностружечных плит и композитных материалов. Она позволяет получить резьбовое гнездо в древесине для стабильной и прочной винтовой сборки, не нарушающей эстетику мебели.

Устанавливается либо вручную путем осторожного вдавливания в подготовленное отверстие, либо с помощью молотка. При забивании ее зубцы врезаются в материал, обеспечивая тем самым крепкое стопорение, что полностью исключает проворот при вкручивании ответной детали. , что позволяет производить монтаж с одной стороны. Перед установкой потайной гайки необходимо просверлить отверстие.

• Мебельный крепеж для соединения элементов конструкций из дерева, фанеры, ДСП или ЛДСП.

• Установка путем забивания в подготовленное сквозное отверстие подходящего размера.

• Четыре длинных зубца (уса) обеспечивают высокую удерживающую способность в древесном материале и предотвращают прокручивание.

• Опорное основание (фланец) располагается вровень с поверхностью заготовки.

• Используется с винтами, которые ввинчиваются с противоположной стороны.

• Номинальный диаметр метрической резьбы – M4, М5, М6, М8, М10, М 12 шаг крупный.

• Наружный диаметр цилиндра – 5,2; 6,3; 7,2; 9,1; 12,3 мм.

• Цинковое покрытие гарантирует длительный срок службы в помещениях и сохранение эстетичного внешнего вида.

Применение :

Простота установки и использования забивных гаек в сочетании с их высокой надежностью позволяет часто выбирать их в качестве основных крепежных деталей для сборки книжных шкафов, полок, кроватей, для крепления ножек стульев, столов и многих других компонентов. Однако они подходят только для перпендикулярных соединений (таких как соединение между сиденьем стула и деревянной ножкой мебели).

Преимущества :

Для скрепления деревянных элементов применяют саморезы и гвозди. Однако в мебельном производстве надежности скрепления, которое создается с их помощью, оказывается недостаточным. Со временем узел расшатывается, и саморез или гвоздь выпадает. Это актуально и для цельнодеревянных конструкций, и для производных от древесины рабочих материалов типа ДСП, имеющих более рыхлую структуру. Широкого шага резьбы самореза оказывается недостаточно при воздействии нагрузок, которые испытывает мебельная фурнитура.

Для создания более прочного соединения используют мебельные винты, которым требуется метрическая резьба. Нарезать в древесине ее нельзя, поэтому и спроектированы гайки, которые забиваются в рабочий материал, создавая отверстие с метрической резьбой. Данное соединение будет достаточно надежным и является лучшим решением в мебельном производстве. Гайка выполняется в соответствии с требованиями DIN 1624.

Мебельная забивная гайка устанавливается на автоматизированном производстве. Но и в бытовых условиях при покупке сборной мебели на фабрике подготавливают отверстие и врезают гайку - остается лишь закрепить винт или болт. Это позволяет делать монтаж более точным и быстрым.

Конструкция гайки мебельной врезной :

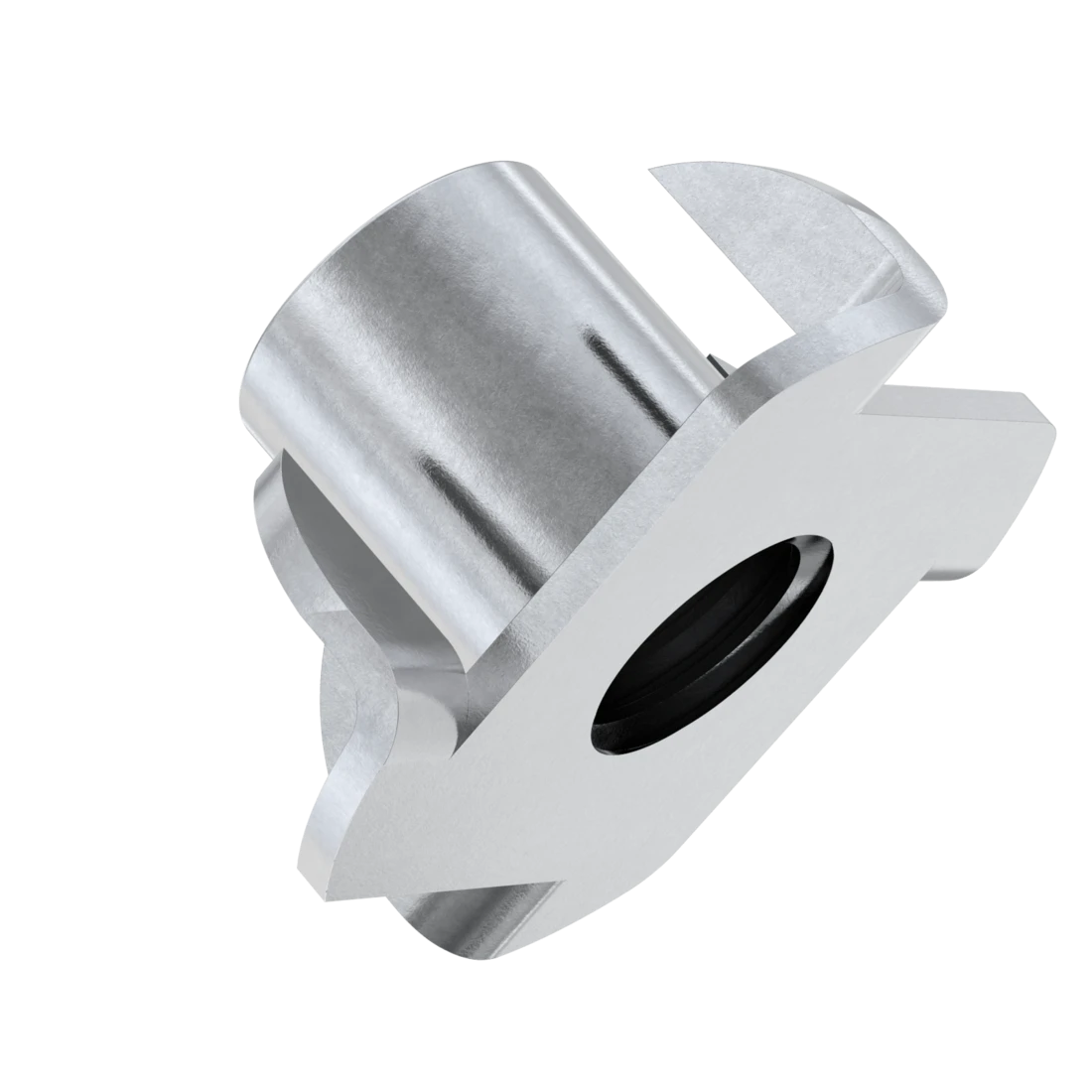

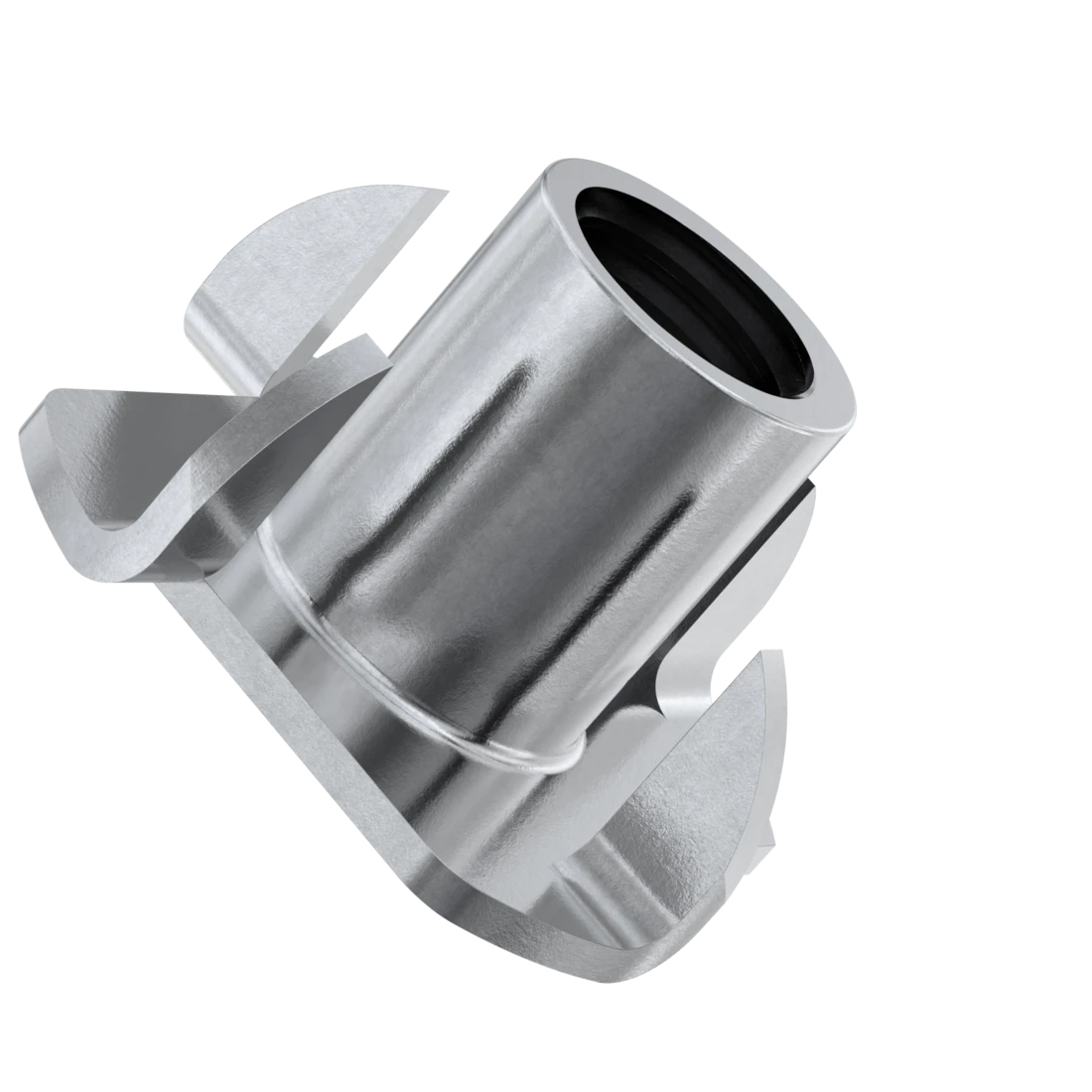

Гайка забивная, она же гайка врезная или усовая гайка состоит из цилиндра с внутренней метрической резьбой и фланца с упорными усиками.

Длины цилиндра (втулки) достаточно, чтобы гайка и установленный в нее винт создали прочное соединение.

Зауженная конструкция усиков на фланце имеет зубчики: такую усовую гайку просто вбить в деревянный элемент, а в дальнейшем при эксплуатации зубчики не позволяют прокручиваться и предотвращают от выпадания из рабочего материала. Площадь, которую охватывает фланец, позволяет равномерно распределять нагрузку на хрупкую древесину.

Благодаря плоскому фланцу место установки гайки DIN 1624 не имеет выступов.

Размеры:

все размеры указаны в мм

Монтаж врезной гайки :

1. Установка мебельной гайки врезной является односторонним.

2. Подготавливается сквозное отверстие (посадочное место) в рабочей поверхности под диаметр цилиндра (втулки) гайки сверлом по дереву. Для образования потайного места крепления с помощью фрезы по дереву высверливают углубление под фланец, равное его внешнему диаметру

3. С помощью молотка крепеж забивается в рабочую поверхность или автоматически во время сборки мебельной конструкции

4. Винт или болт, проходя через отверстие, вкручивается с другой стороны рабочей поверхности, соединяя прикрепляемый элемент. Для распределения нагрузок на деревянную поверхность в месте соприкосновения головки болта или винта применяют увеличенную шайбу DIN 9021.

Аналоги DIN 1624:

WS 9312 (М4 - М12), нержавеющая сталь
