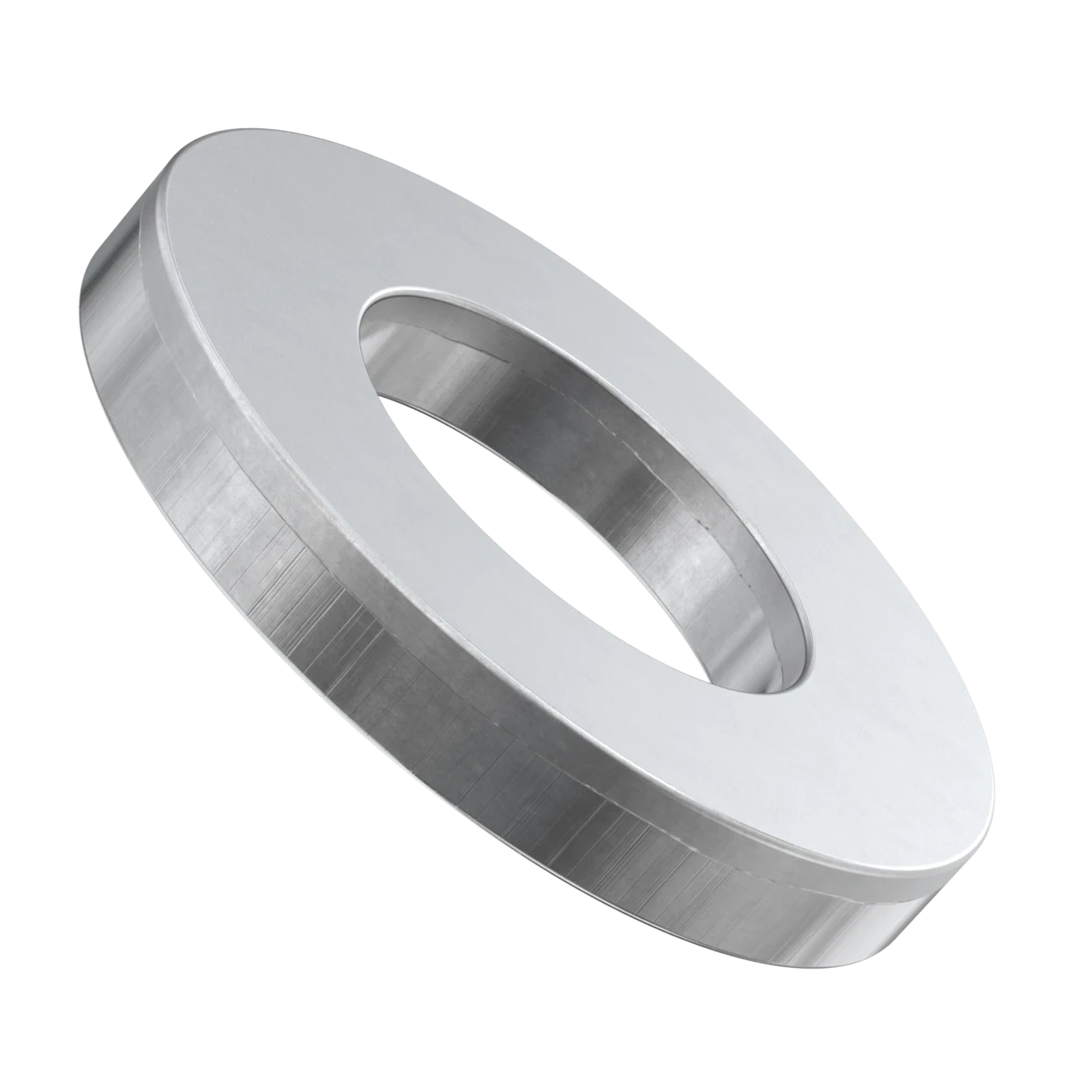

Шайба М8 /6_10(кг); DIN9021; ЦБ
Шайба М8 /6_10(кг); DIN9021; ЦБ
| Розмір |
|
| Товщина |
|
| Покриття |
|
Стандарт DIN 9021 описывает плоскую кузовную шайбу, которую также часто называют увеличенной. Она широко используется в сфере автомобилестроения. Так же шайбы увеличенные часто используют в строительстве, мебельном производстве и вообще везде, где есть необходимость увеличить площадь опорной части винта, шурупа или самореза. Применение таких шайб способно значительно снизить деформацию материала при создании различных соединений.
Применение шайб позволяет обеспечить долговечность изделий благодаря: предотвращению преждевременного износа и деформации деталей, а также исключения коррозии нержавеющего соединения.
Подробное описание
Стандарт DIN 9021 описывает плоскую кузовную шайбу, которую также часто называют увеличенной. Она широко используется в сфере автомобилестроения. Но это далеко не единственная отрасль промышленности, где этот метиз находит применение – шайбы увеличенные часто используют в строительстве, мебельном производстве и вообще везде, где есть необходимость увеличить площадь опорной части винта, шурупа или самореза. Применение таких шайб способно значительно снизить деформацию материала при создании различных соединений.
Применение шайб позволяет обеспечить долговечность изделий благодаря: предотвращению преждевременного износа и деформации деталей, а также исключения коррозии нержавеющего соединения.
Преимущества :
Использование круглой шайбы позволяет увеличить площадь воздействия головки винта или гайки и уменьшает нагрузку на опорную поверхность, способствует плотному прилеганию конструктивных элементов узлов соединения и обеспечения устойчивости всего крепления.
Распределение давления на большую площадь защищает материал опорной поверхности от деформирования или повреждения. Применение плоской шайбы снижает уровень напряженности резьбового крепления и повышает устойчивость соединения.
Оцинковка поверхности стальной шайбы улучшает эксплуатационные характеристики изделия, препятствует образованию коррозии металла и увеличивает механическую прочность.
Размеры шайбы
Внешний диаметр шайбы DIN 9021 составляет от 8 до 110 мм, а внутренний – 2,7-39 мм. Толщина этого изделия может быть от 0,8 до 8 мм. Использование шайб кузовных возможно с крепежными элементами, имеющими метрическую резьбу от М2,5 до М36.
Размеры плоских усиленных увеличенных кузовных шайб DIN 9021 в мм
|
d |
d1 |
d2 |
h |
|
М3 |
3.2 |
9 |
0.8 |
|
М3.5 |
3.7 |
11 |
0.8 |
|
M4 |
4.3 |
12 |
1 |
|
M5 |
5.3 |
15 |
1.2 |
|
M6 |
6.4 |
18 |
1.6 |
|
M7 |
7.4 |
22 |
2 |
|
M8 |
8.4 |
24 |
2 |
|
M10 |
10.5 |
30 |
2.5 |
|
М12 |
13 |
37 |
3 |
|
М14 |
15 |
44 |
3 |
|
М16 |
17 |
50 |
3 |
|
М18 |
20 |
56 |
4 |
|
M20 |
22 |
60 |
4 |
|
М22 |
23/24 |
66 |
5 |
|
М24 |
26 |
72 |
5 |
|
М27 |
30 |
85 |
6 |
|
М30 |
33 |
92 |
6 |
|
М33 |
36 |
105 |
6 |
|
М36 |
39 |
110 |
8 |
Обозначения:
d - размер резьбы крепёжного изделия
d1 - внутренний диаметр шайбы
d2 - наружный диаметр шайбы
h - толщина
Аналоги DIN 9021:
ГОСТ 6958-78 - увеличенные шайбы классов точности А и С для крепежа с диаметром резьбы от 1 до 48 мм.
ISO 7093-1 - шайбы увеличенные плоские класса точности А.
ISO 7093-2 - шайбы увеличенные плоские класса точности С
