DIN 931 Болт з шестигранною головкою, M16x70, 8.8, ч/р, упаковка 10 кг.
DIN 931 Болт з шестигранною головкою, M16x70, 8.8, ч/р, упаковка 10 кг.
| Розмір |
|
| Діаметр |
|
| Довжина |
|
| Клас міцності |
|
| Покриття |
|
Самовивіз з оптового складу компанії
Наш логістичний партнер Нова Пошта
- Адресна доставка по всій Україні
- Самовивіз з поштомату «Нова пошта» (до 20кг)
- Самовивіз з відділення «Нова пошта»
- Оплата на реквізити (згідно з рахунком або умов індивідуального договору)
- Оплата на сайті платіжною карткою
- Післяплата при отримані
Обмін/повернення протягом 14 днів
Контроль якості продукції
Зображені фото є умовні, колір, форма та інші деталі можуть відрізнятись в залежності від партії

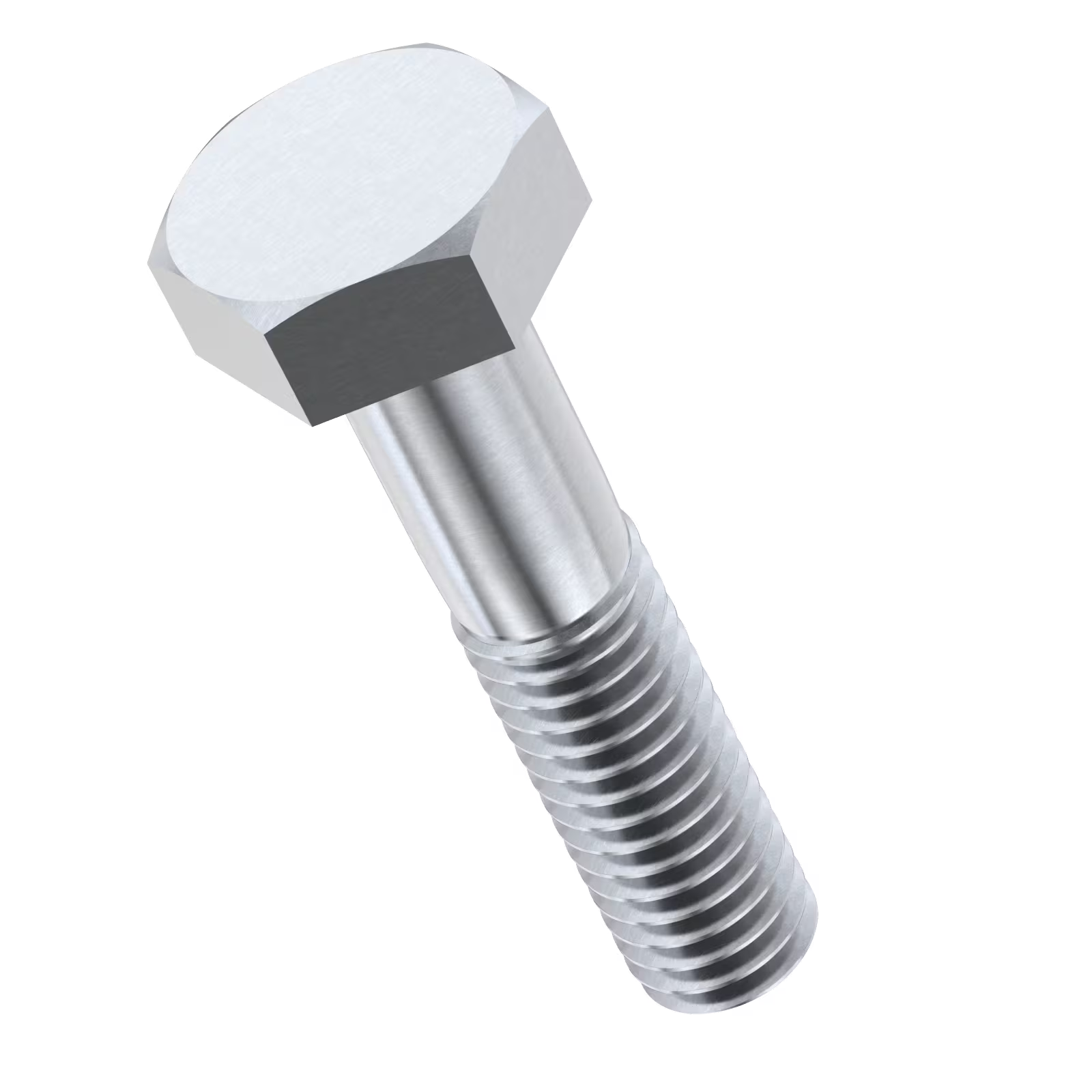

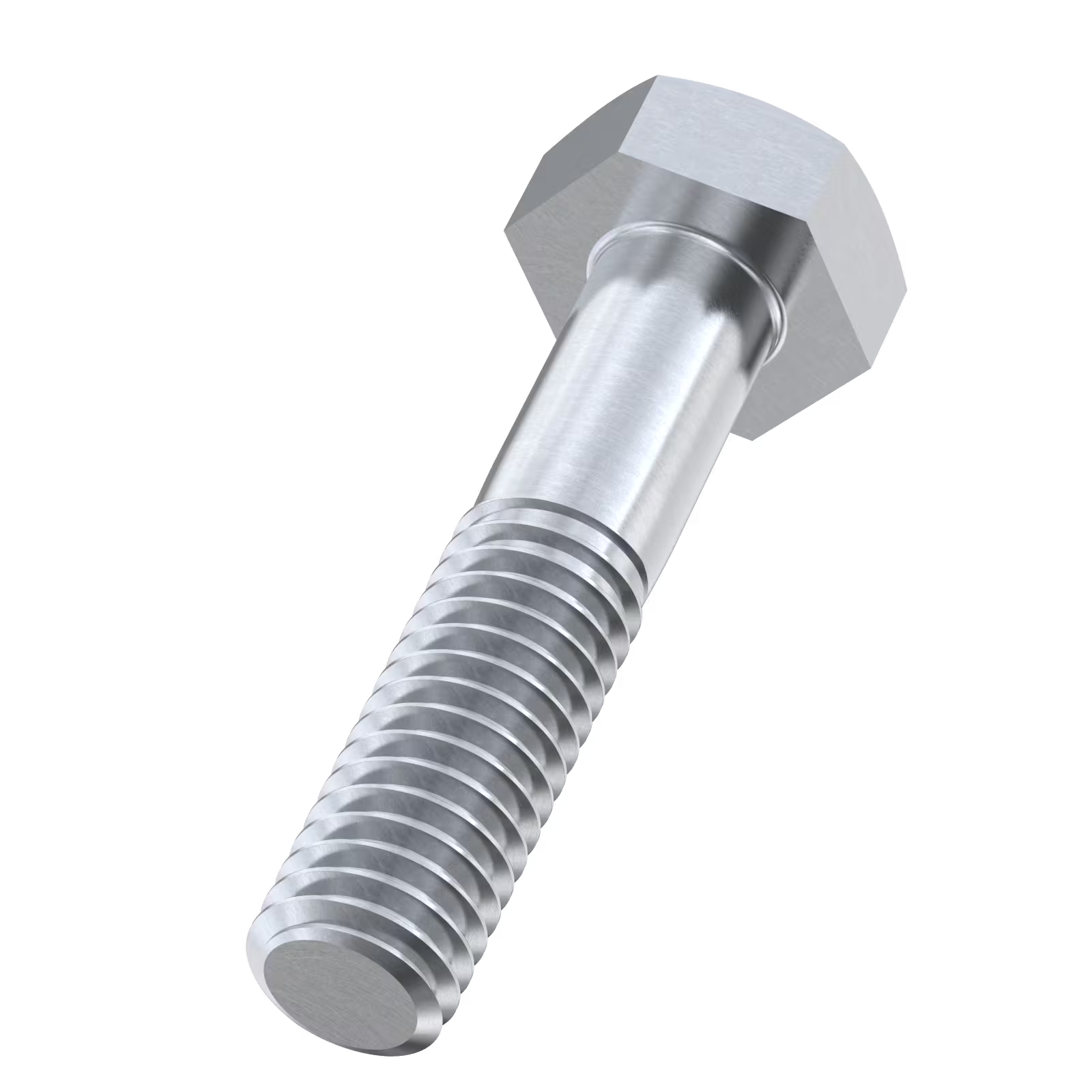

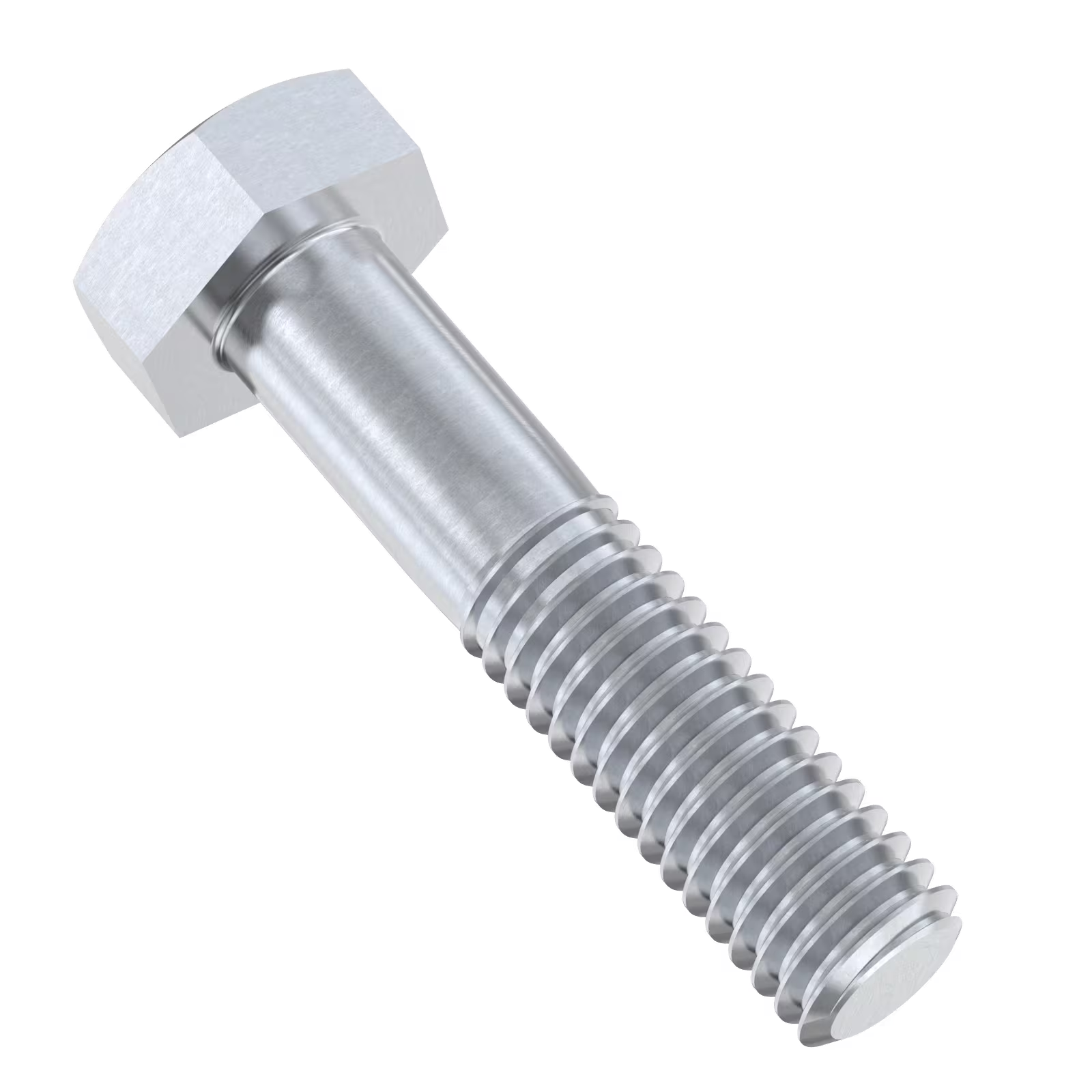

Болт DIN 931 із шестигранною головкою та частковою (неповною) різьбою — один із найпоширеніших видів кріплення для рознімних різьбових з'єднань у будівництві, машинобудуванні та металообробці. Виріб складається з шестигранної головки під стандартний гайковий ключ і стрижня, на якому різьба нанесена не на всю довжину — біля головки залишається гладка нерізьбова ділянка.
Гладка частина стрижня працює як точна посадкова поверхня і сприймає поперечні (зрізні) навантаження краще, ніж різьбова ділянка, що робить болт DIN 931 кращим вибором для силових і відповідальних з'єднань металоконструкцій.
Болт виготовляється зі сталі класів міцності 5.6, 8.8, 10.9 і 12.9, з цинковим покриттям або без покриття (чорне виконання), а також з нержавіючої сталі А2/А4. Застосовується в комплекті з гайкою і шайбою відповідного розміру.
Детальний опис
Що являє собою болт DIN 931
DIN 931 — німецький стандарт, що встановлює вимоги до болтів із шестигранною головкою та неповною метричною різьбою (аналоги — ISO 4014, ГОСТ 7798-70). На відміну від болта з повною різьбою DIN 933, у DIN 931 різьба нанесена лише на частину довжини стрижня, ближче до його кінця, а ділянка біля головки залишається гладкою.
Така конструкція особливо важлива для з'єднань, що працюють на зріз або зсув: гладкий стрижень точно центрується в отворі та рівномірно передає поперечне навантаження, тоді як різьба в цій зоні створювала б концентратори напруження і послаблювала з'єднання. Довжина різьбової частини розраховується за стандартною формулою залежно від діаметра і загальної довжини болта.
Конструктивні особливості
|
Параметр |
Варіант виконання |
Особливість |
|---|---|---|
|
Тип різьблення |
Неповна (часткова) |
Гладкий стрижень біля головки — точна посадка, робота на зріз |
|
Клас міцності |
5.6 / 8.8 |
Стандартні та середньонавантажені з'єднання |
|
Клас міцності |
10.9 / 12.9 |
Високонавантажені, відповідальні вузли |
|
Покриття |
Цинк (білий/жовтий) |
Базовий захист від корозії |
|
Покриття |
Без покриття (чорне) |
Для подальшого фарбування або закритих вузлів без агресивного середовища |
|
Матеріал |
Сталь |
Підвищена корозійна стійкість, вологе й агресивне середовище |
Технічні характеристики
|
Параметр |
Значення |
|---|---|
|
Стандарт |
DIN 931 (аналог ISO 4014, ГОСТ 7798-70) |
|
Форма головки |
Шестигранна під стандартний гайковий ключ |
|
Тип різьблення |
Метрична, права, неповна (часткова) |
|
Клас міцності (сталь) |
5.6, 8.8, 10.9, 12.9 |
|
Матеріал |
А2 (аналог AISI 304), А4 (аналог AISI 316) |
|
Покриття (сталь) |
Цинк білий / жовтий цинк / без покриття |
|
Діапазон діаметрів різьби |
від M4 до M64 (за стандартом; в наявності — типові розміри) |
|
Комплектність |
Застосовується з гайкою і шайбою відповідного розміру |
Таблиця розмірів
|
Різьба |
Крок різьби, мм |
Ключ під гайку (S), мм |
Типовий діапазон довжин, мм |
|---|---|---|---|
|
M6 |
1,0 |
10 |
30–80 |
|
M8 |
1,25 |
13 |
35–100 |
|
M10 |
1,5 |
17 |
40–120 |
|
M12 |
1,75 |
19 |
45–150 |
|
M14 |
2,0 |
22 |
50–180 |
|
M16 |
2,0 |
24 |
55–200 |
|
M20 |
2,5 |
30 |
70–250 |
* Точний діаметр, довжину, клас міцності та покриття конкретного артикулу уточнюйте в картці товару на сайті — лінійка може доповнюватися новими позиціями.
Переваги
- Гладка нерізьбова ділянка стрижня забезпечує точну посадку в отворі та краще сприймає поперечні (зрізні) навантаження
- Широкий вибір класів міцності (5.6–12.9) дозволяє підібрати болт під будь-які умови — від легких до відповідальних високонавантажених вузлів
- Сумісність із широким асортиментом стандартних гайок і шайб DIN/ISO
- Можливість вибору покриття (цинк, без покриття) і матеріалу (сталь, нержавіюча сталь А2/А4) під конкретні умови експлуатації
- Перевірений десятиліттями, визнаний у всьому світі стандарт — простота підбору аналогів і заміни
- Оптимальне співвідношення ціни та надійності для більшості з'єднань у будівництві та машинобудуванні.
На що звернути увагу
- Через неповну різьбу такий болт не підходить для з'єднань, де різьба повинна працювати по всій довжині стрижня (наприклад, у тонких деталях або при регулюванні натягу)
- Потребує точного розрахунку довжини, щоб різьбова частина повністю входила в гайку, а гладка ділянка — у з'єднувані деталі
- Вища ціна порівняно зі звичайними саморізами при використанні в легких, ненавантажених з'єднаннях, де переплата не виправдана
- Для високих класів міцності (10.9, 12.9) потрібне дотримання моменту затягування та використання гайок відповідного класу — інакше міцність з'єднання обмежена слабшим елементом
- Без покриття (чорне виконання) виріб піддається корозії і потребує захисту або застосування лише в сухих, закритих вузлах.
Сфери застосування
- Складання металоконструкцій, ферм, каркасів будівель і споруд
- Кріплення вузлів і агрегатів у машинобудуванні, де вузол працює на зріз або зсув
- Фланцеві з'єднання трубопроводів і промислового обладнання
- Монтаж мостових конструкцій, опор, естакад та інших відповідальних інженерних споруд
- Загальнобудівельні та ремонтні роботи, де потрібне надійне рознімне з'єднання з гайкою.
Монтаж — покрокова інструкція
- Підбір болта. Визначте діаметр різьби, довжину і клас міцності виходячи з товщини пакета з'єднуваних деталей і розрахункового навантаження на з'єднання.
- Підготовка отвору. Просвердліть наскрізний отвір відповідного діаметра (з мінімальним зазором для гладкої частини стрижня, щоб забезпечити точну посадку).
- Встановлення болта. Вставте болт в отвір так, щоб гладка нерізьбова ділянка стрижня перебувала в зоні з'єднуваних деталей, а різьба виступала з боку встановлення гайки.
- Встановлення шайби і гайки. Надіньте шайбу і накрутіть гайку відповідного класу міцності на різьбову частину болта.
- Затягування. Затягніть з'єднання гайковим ключем або динамометричним ключем з моментом затягування, що відповідає діаметру та класу міцності болта.
- Контроль з'єднання. Перевірте відсутність люфту і надійність фіксації; при роботі з відповідальними конструкціями зафіксуйте фактичний момент затягування в документації.
Корисні поради
- Завжди підбирайте гайку того самого класу міцності, що й болт, — інакше міцність з'єднання буде обмежена слабшим елементом
- Для з'єднань з вібраційним навантаженням додатково використовуйте пружинну шайбу (гровер) або самоконтрящу гайку
- Стежте, щоб гладка ділянка стрижня потрапляла саме в зону з'єднуваних деталей, а не в різьбовий отвір гайки
- Для зовнішніх і вологих умов обирайте оцинковане виконання або нержавіючу сталь А2/А4
- Дотримуйтесь моменту затягування за таблицями виробника — недотяг і перетяг однаково знижують надійність з'єднання.
