Технічні характеристики

Властивості затискача

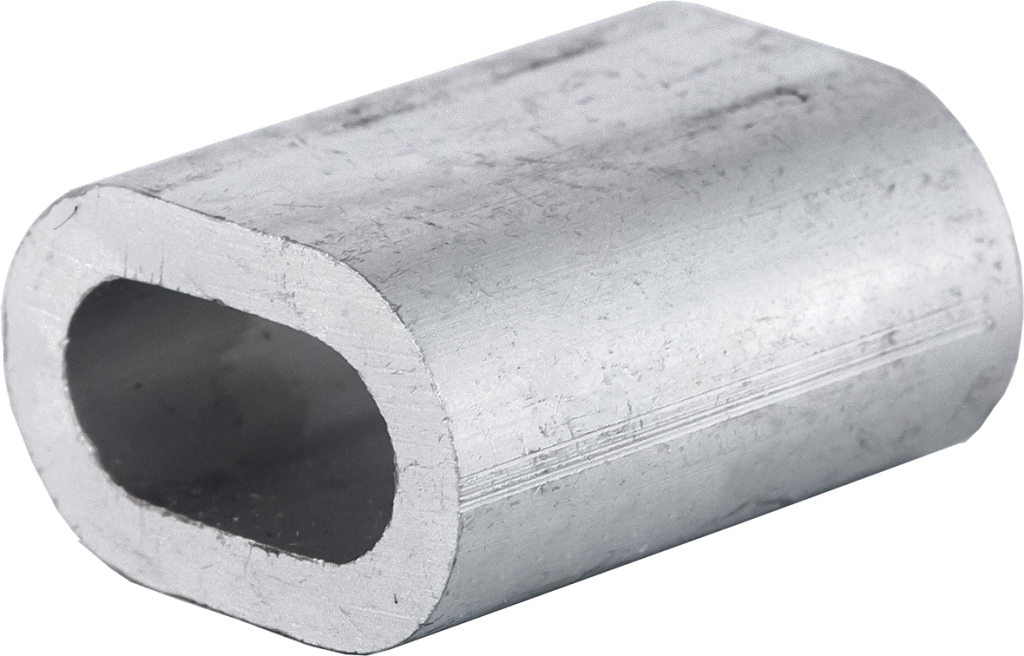

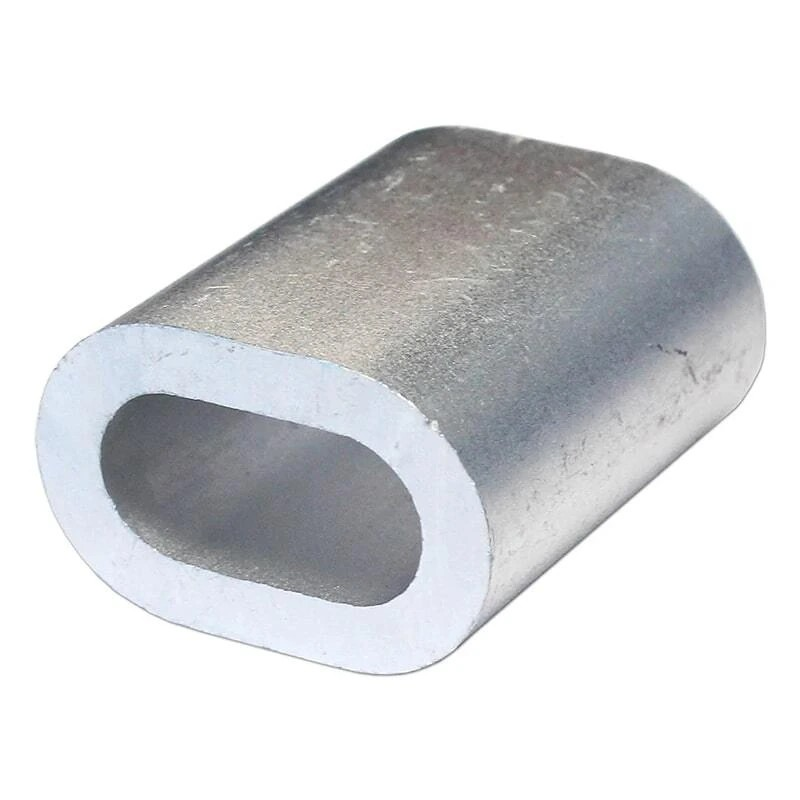

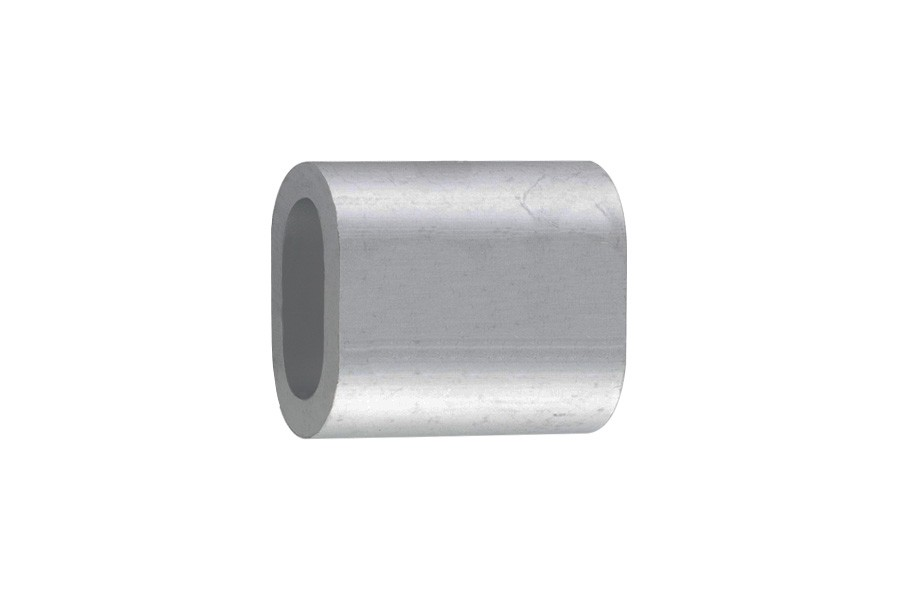

Затискач DIN 3093 є універсальним кріпильним засобом для швидкого й надійного оконцювання сталевого троса без використання зварювання, паяння чи різьбових з'єднань. Овальна форма втулки забезпечує щільне рівномірне охоплення обох гілок троса по всій площі контакту, що знижує ризик прослизання та локального пошкодження дротів порівняно з точковими затискачами.

Основна сфера застосування

•

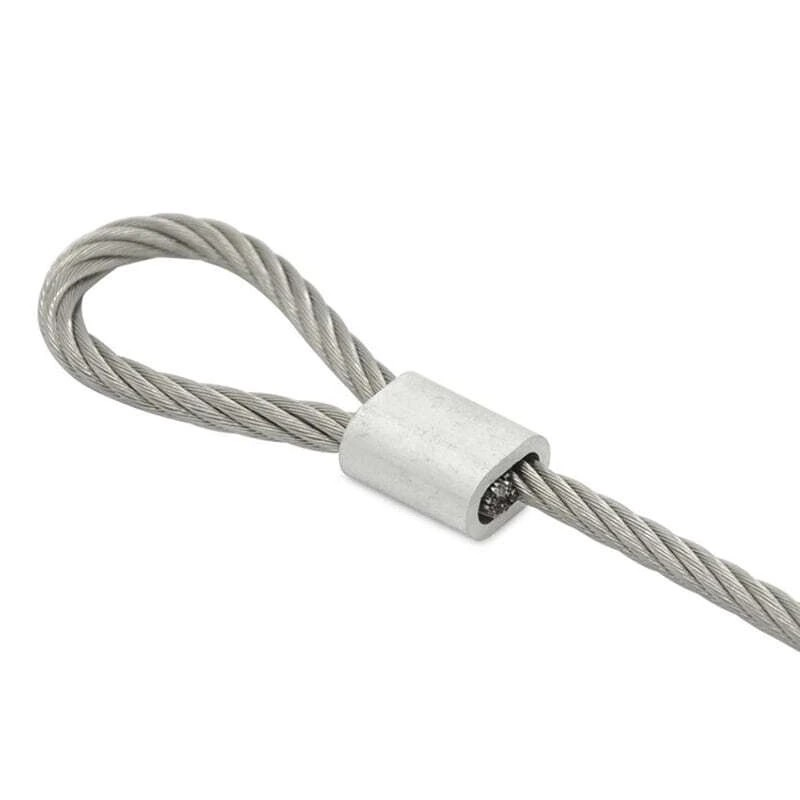

  Формування постійних петель і кілець на сталевому тросі в такелажних роботах

•
  Огорожі (паркани, вольєри, виноградники, натяжка сітки-рабиці)

•
  Сільське господарство та садівництво — кріплення шпалер, розтяжок, огорож

•
  Легкий такелаж і підйом вантажів, що не належать до вантажопідіймальних механізмів з обов'язковою сертифікацією

•
  Кріплення розтяжок, тентів, банерів і рекламних конструкцій

•
  Суднове та аматорське такелажне оснащення

•
  Побутове та господарське використання, де потрібне швидке й акуратне оконцювання троса

Переваги затискача

•
  Природна стійкість алюмінію до корозії — не потребує додаткового цинкування чи фарбування

•
  Рівномірний розподіл навантаження по овальній поверхні обтискання, на відміну від точкових затискачів

•
  Не пошкоджує пасма троса за правильного монтажу

•
  Швидкий монтаж без зварювання, паяння та різьбових з'єднань

•
  Невелика вага конструкції завдяки легкому металу

•
  Економічне рішення порівняно з мідними або сталевими втулками

•
  Широкий розмірний ряд (від 1 до 28 мм) дозволяє підібрати затискач практично під будь-який трос

•
  Охайний зовнішній вигляд з'єднання без виступаючих елементів

Недоліки затискача

•
  З'єднання нероз'ємне — повторне використання затискача неможливе, при демонтажі трос доводиться обрізати

•
  Потрібен спеціальний прес-інструмент (ручні кліщі для малих діаметрів, гідравлічний прес для великих), що передбачає додаткові витрати на оснастку

•
  Міцність алюмінієвого затискача нижча, ніж у аналогічних затискачів з міді або сталі — для критичних вантажопідіймальних операцій застосування потребує окремого інженерного розрахунку та сертифікації вузла

•
  Якість з'єднання повністю залежить від правильності обтискання — недостатнє зусилля або невідповідність матриці діаметру знижує надійність вузла

•
  Візуальний контроль не дає повної гарантії внутрішньої якості обтискання — для відповідальних застосувань рекомендується контрольне навантаження

•
  Не рекомендується для агресивних хімічних середовищ і підвищених температур, де можлива прискорена деградація алюмінію

Таблиця розмірів (діаметр троса, мм)

Затискач підбирається строго за діаметром використовуваного троса. Застосування затискача більшого чи меншого розміру знижує надійність обтиснутого з'єднання.

Спосіб монтажу

1.
   Підібрати затискач DIN 3093, що відповідає діаметру троса (див. таблицю розмірів).

2.
   Протягнути трос крізь обидва отвори втулки, сформувавши петлю потрібного діаметра; за відповідальних навантажень рекомендується використовувати коуш для захисту петлі від перетирання.

3.
   Розмістити затискач з тросом між матрицями прес-інструмента, що відповідають діаметру втулки.

4.
   Виконати обтискання в кілька проходів по довжині втулки, послідовно зміщуючи місце обтискання від одного краю до іншого, без пропусків ділянок.

5.
   Перевірити результат обтискання: втулка має бути рівномірно сплющена, без тріщин і задирок, трос не повинен мати видимих пошкоджень чи надмірної деформації пасом.

6.
   Перед застосуванням у відповідальних вузлах рекомендується провести контрольне навантаження готового з'єднання.

Рекомендації

•
  Використовуйте прес-інструмент, призначений саме для алюмінієвих затискачів DIN 3093 — універсальні або невідповідні матриці дають ненадійне обтискання.

•
  Не економте на кількості проходів обтискання — недостатнє стиснення є основною причиною вислизання троса.

•
  Для відповідальних і вантажопідіймальних завдань консультуйтеся з фахівцем з такелажу та враховуйте нормативні вимоги до сертифікованих вузлів кріплення.

•
  Зберігайте затискачі в сухому місці — попри стійкість алюмінію до корозії, тривалий контакт з вологою та забрудненнями може погіршити якість обтискання.
