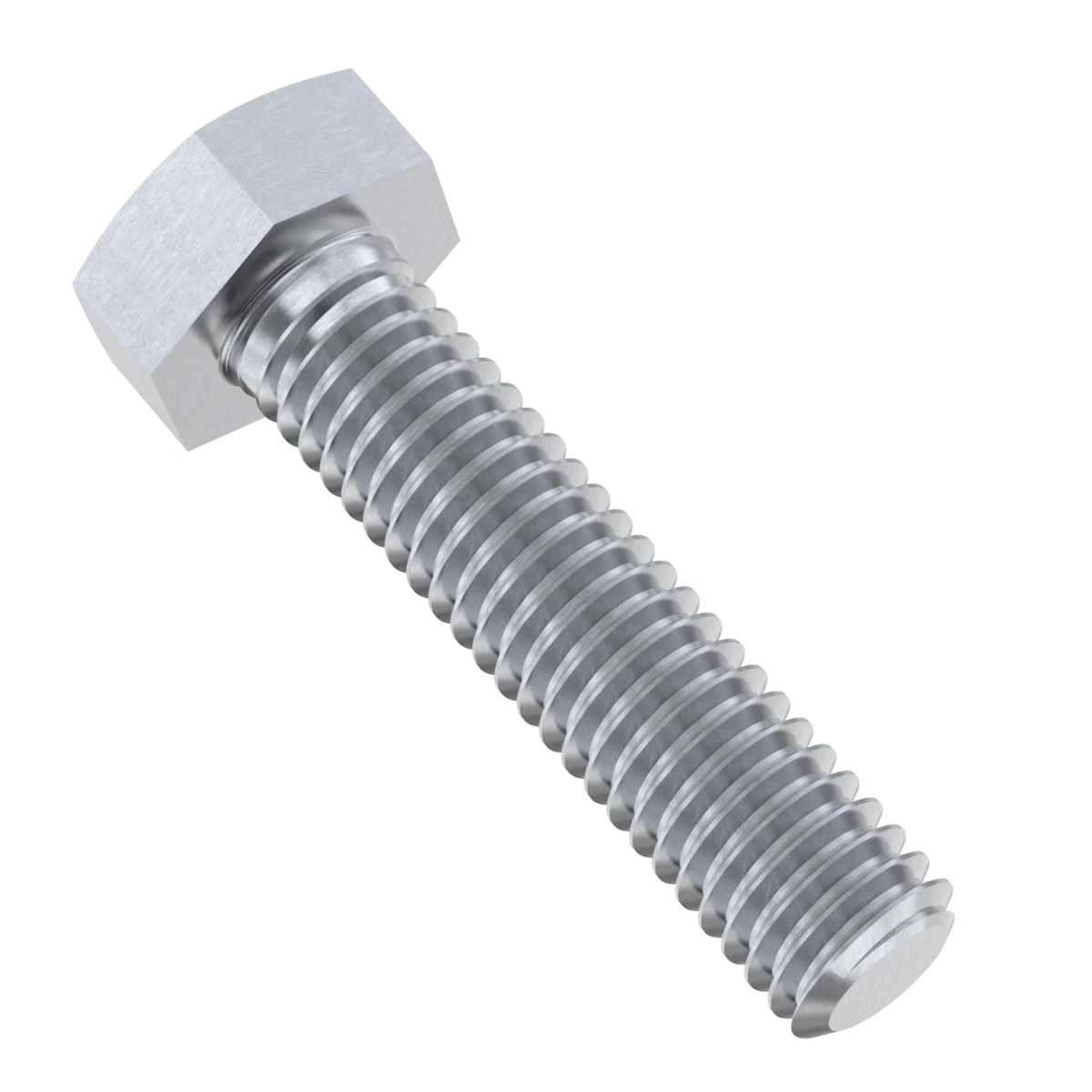

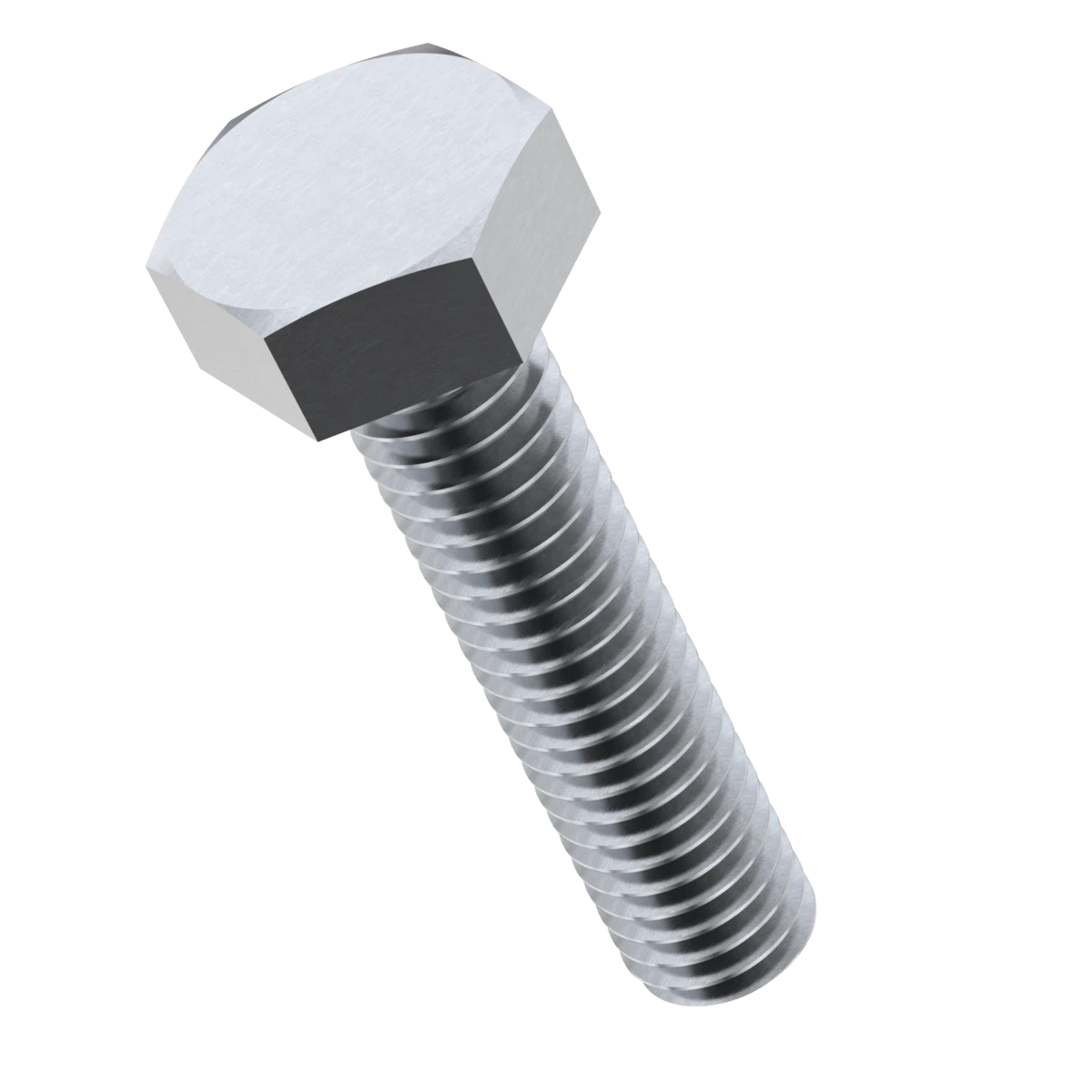

Болти із шестигранною головкою - товар дуже високого попиту на вітчизняному та зарубіжних ринках кріпильних виробів. Кріплення застосовують при складанні машин і обладнання, для з'єднання елементів металоконструкцій між собою.

Болтами DIN 933, укомплектованими плоскими шайбами ​​і, при необхідності, пружинними шайбами ​​(гроверами) прикріплюють елементи конструкцій до бетонних основ, закручуючи їх у жорстко зафіксовані в матеріалі анкери забивні.

Для комплектації кріплення можуть бути використані: гайки DIN 934, шайби DIN 125 та гровери DIN127.

Застосування

Шестигранний болт DIN 933 підходить для використання при створенні механічних різьбових з'єднань і кріплень.

Переваги

Болтові з'єднання металевих конструкцій утворені за допомогою шестигранного болта DIN 933 відрізняються простотою монтажу та надійністю експлуатації.

Шестигранна конфігурація головки найбільш зручна для передачі моменту, що крутить, при затягуванні болта стандартним гайковим ключем.

Захисне покриття з цинку оберігає поверхню від корозії та покращує механічну міцність болта.

Використовується

Для застосування у будівництві, машинобудуванні та інших галузях промислового виробництва.

Аналоги DIN 933

ISO 4017 - болт із шестигранною головкою та повним різьбленням класу точності А, В. Відрізняється від DIN 933 іншими розмірами головки під ключ для болтів M10, М12, М14 та М22.

DIN 931 (ISO 4014) - болт із шестигранною головкою та неповним різьбленням класу точності А, В.

DIN 558 (ISO 4018) - болт із шестигранною головкою та повним різьбленням класу точності С.

ГОСТ 7798-70 - болт із шестигранною головкою та неповним різьбленням класу точності Ст.

ГОСТ 7805-70 - болт із шестигранною головкою та неповним різьбленням класу точності А.

ГОСТ 15589-70 - болт із шестигранною головкою та неповним різьбленням класу точності С.

Розміри болта

Болти з головкою-шестигранником, на вимогу DIN 933 мають повне, до самої головки метричне різьблення від М3 до М64 і можуть мати довжину 5-340 мм. Розмір під ключ становить 5,5-95 мм, а висота головки – 2-40 мм. До виробів пред'являються вимоги класу точності, який може бути А або В.

Таблиця розмірів та характеристик шестигранних болтів DIN 933 з повним різьбленням у мм.

Позначення

• D - номінальний діаметр різьблення
• P - крок різьблення
• K - висота головки болта
• С - висота підголівку
• R – радіус
• А - втік різьблення, макс.
• S – розмір шестигранної головки під ключ
• e - діаметр описаного кола, не менше
• L - довжина болта

Болти можуть монтуватися як у тіло деталі, і з'єднувати між собою кілька елементів. У цьому випадку болт, як правило, використовується з гайкою та шайбою. Важливо дотримуватися моменту затягування, щоб досягти максимальної ефективності з'єднання. Повне різьблення болта дозволяє застосовувати його при різних розмірах скріплюваних елементів.

Болтове з'єднання дуже надійне, що особливо важливо при скріпленні металевих конструкцій. Насправді 90% випадків використання болтового з'єднання посідає металеві елементи, близько 8% - дерев'яні і 2% з інших матеріалів.
