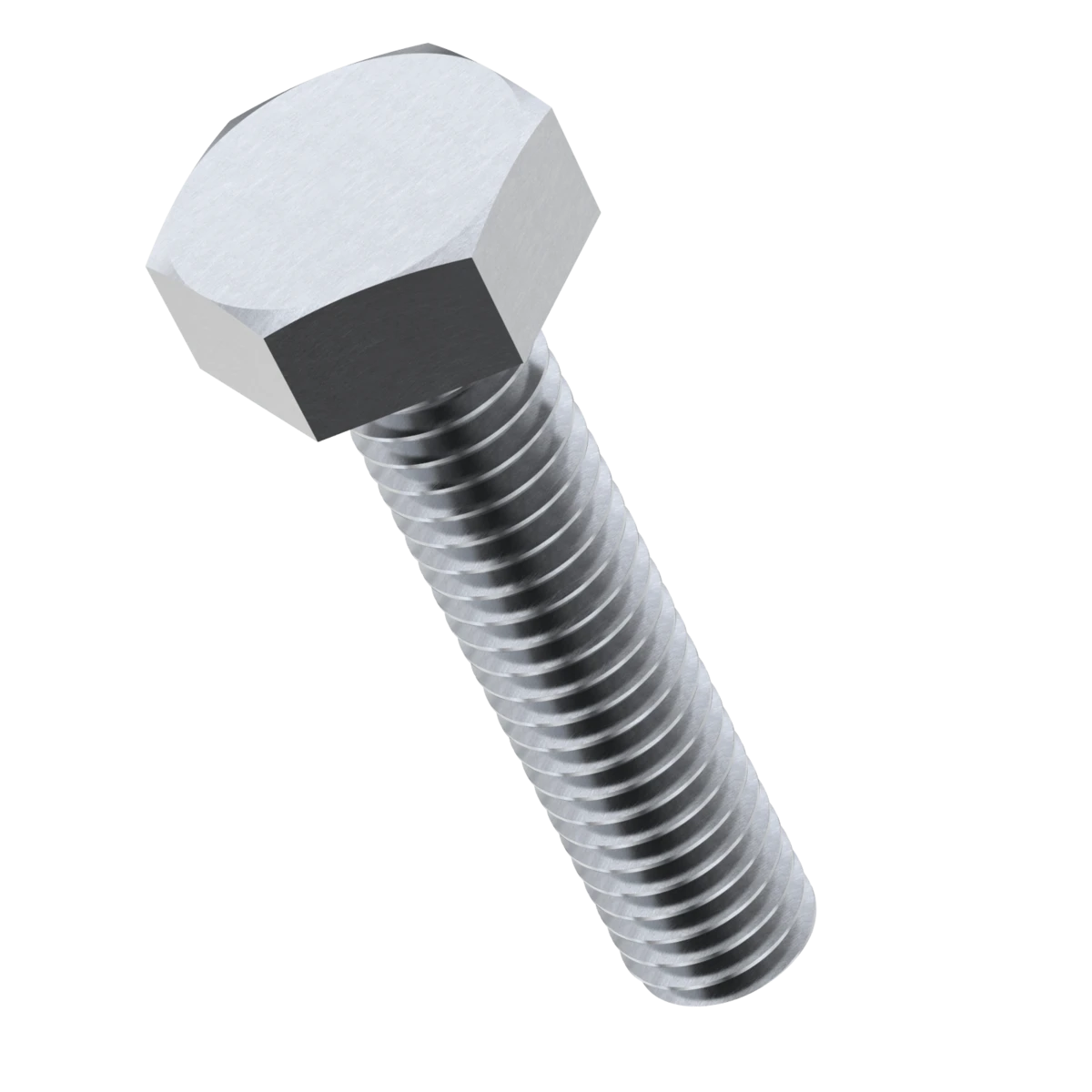

Болт М12х120/7_(10кг); DIN 933; ЦБ

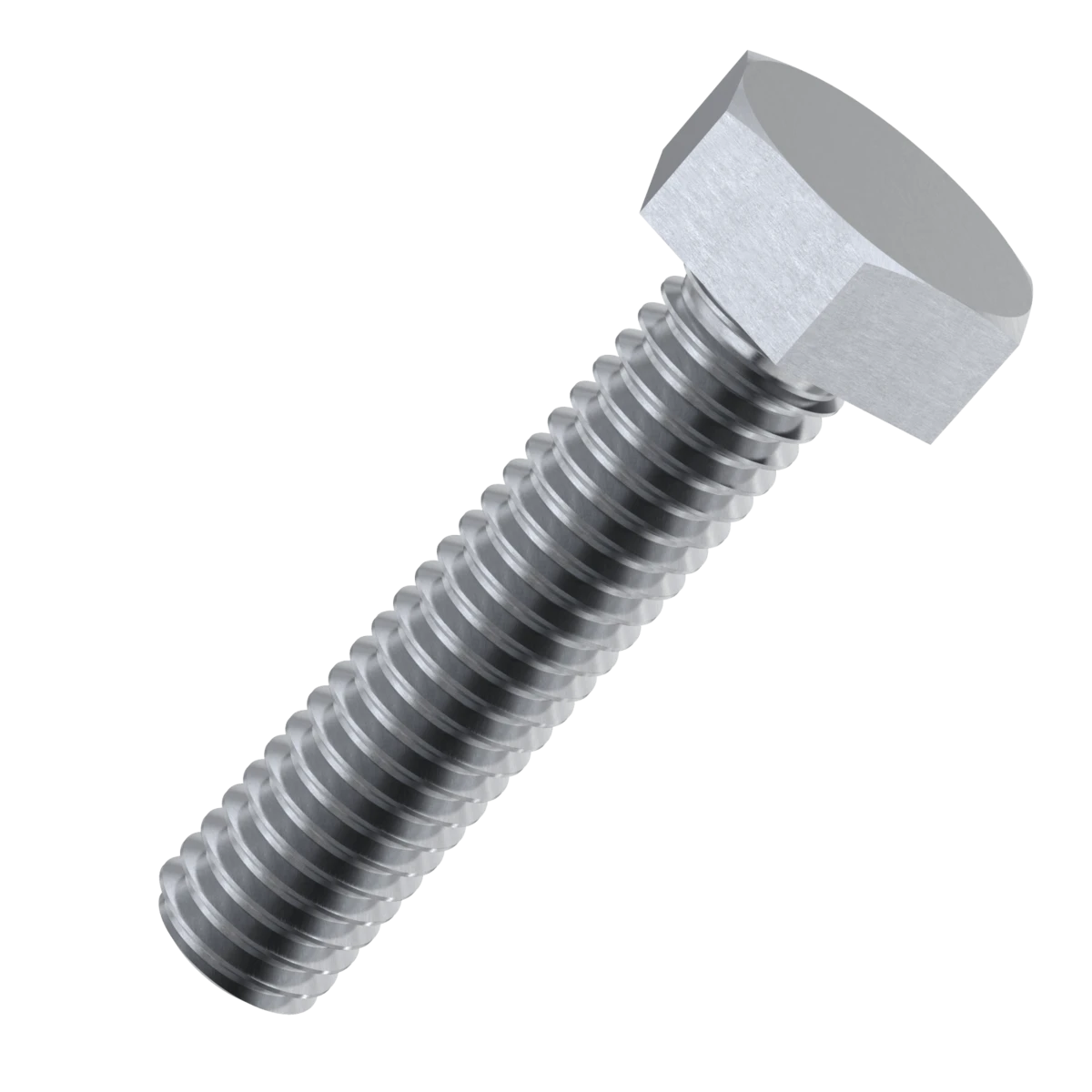

Болт М12х120/7_(10кг); DIN 933; ЦБ
| Розмір |
|
| Діаметр |
|
| Довжина |
|
| Клас міцності |
|
| Покриття |
|
Болти із шестигранною головкою DIN 933 - товар дуже високого попиту на вітчизняному та зарубіжних ринках кріпильних виробів. Кріплення застосовують при складанні машин і обладнання, для з'єднання елементів металоконструкцій між собою.
Болтами DIN 933, укомплектованими плоскими шайбами і, при необхідності, пружинними шайбами (гроверами) прикріплюють елементи конструкцій до бетонних основ, закручуючи їх у жорстко зафіксовані в матеріалі анкери забивні.
Болтові з'єднання металевих конструкцій утворені за допомогою шестигранного болта DIN 933 відрізняються простотою монтажу та надійністю експлуатації.
Детальний опис
Болти із шестигранною головкою - товар дуже високого попиту на вітчизняному та зарубіжних ринках кріпильних виробів. Кріплення застосовують при складанні машин і обладнання, для з'єднання елементів металоконструкцій між собою.
Болтами DIN 933, укомплектованими плоскими шайбами і, при необхідності, пружинними шайбами (гроверами) прикріплюють елементи конструкцій до бетонних основ, закручуючи їх у жорстко зафіксовані в матеріалі анкери забивні.
Для комплектації кріплення можуть бути використані: гайки DIN 934, шайби DIN 125 та гровери DIN127.
Застосування:
Шестигранний болт DIN 933 підходить для використання при створенні механічних різьбових з'єднань і кріплень.
Переваги:
Болтові з'єднання металевих конструкцій утворені за допомогою шестигранного болта DIN 933 відрізняються простотою монтажу та надійністю експлуатації.
Шестигранна конфігурація головки найбільш зручна для передачі моменту, що крутить, при затягуванні болта стандартним гайковим ключем.
Захисне покриття з цинку оберігає поверхню від корозії та покращує механічну міцність болта.
Використовується:
Для застосування у будівництві, машинобудуванні та інших галузях промислового виробництва.
Аналоги DIN 933 :
ISO 4017 - болт с шестигранной головкой и полной резьбой класса точности А, В. Отличается от DIN 933 другими размерами головки под ключ для болтов M10, М12, М14 и М22.
DIN 931 (ISO 4014) - болт с шестигранной головкой и неполной резьбой класса точности А, В.
DIN 558 (ISO 4018) - болт с шестигранной головкой и полной резьбой класса точности С.
ГОСТ 7798-70 - болт с шестигранной головкой и неполной резьбой класса точности В.
ГОСТ 7805-70 - болт с шестигранной головкой и неполной резьбой класса точности А.
ГОСТ 15589-70 - болт с шестигранной головкой и неполной резьбой класса точности С.
Розміри болта
Болти з головкою-шестигранником, на вимогу DIN 933 мають повне, до самої головки метричне різьблення від М3 до М64 і можуть мати довжину 5-340 мм. Розмір під ключ становить 5,5-95 мм, а висота головки – 2-40 мм. До виробів пред'являються вимоги класу точності, який може бути А або В.
Таблиця розмірів та характеристик шестигранних болтів DIN 933 з повним різьбленням у мм.
|
D |
M3 |
M4 |
M5 |
M6 |
M8 |
M10 |
M12 |
M14 |
M16 |
M18 |
|
|
P |
0,5 |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2 |
2,5 |
|
|
K |
2 |
2,8 |
3.5 |
4 |
5.3 |
6.4 |
7.5 |
8.8 |
10 |
11,5 |
|
|
C |
мин. |
0,15 |
0,15 |
0,15 |
0,15 |
0,15 |
0,15 |
0,15 |
0,15 |
0,2 |
0,2 |
|
макс. |
0,4 |
0,4 |
0,5 |
0,5 |
0,6 |
0,6 |
0,6 |
0,6 |
0,8 |
0,8 |
|
|
R |
0,1 |
0,2 |
0,2 |
0,25 |
0,4 |
0,4 |
0,6 |
0,6 |
0,6 |
0,6 |
|
|
А |
1,5 |
2,1 |
2,4 |
3 |
4 |
4,5 |
5,3 |
6 |
6 |
7,5 |
|
|
S |
5,5 |
7 |
8 |
10 |
13 |
17 |
19 |
22 |
24 |
27 |
|
|
E |
6,01 |
7,66 |
8,79 |
11,05 |
14,38 |
18,9 |
21,1 |
24,49 |
26,75 |
30,14 |
|
|
D |
М20 |
M22 |
М24 |
М27 |
М30 |
M36 |
M42 |
M48 |
M56 |
M64 |
|
|
P |
2,5 |
2,5 |
3 |
3 |
3,5 |
4 |
4,5 |
5 |
5,5 |
6 |
|
|
K |
12.5 |
14 |
15 |
17 |
18.7 |
22.5 |
26 |
30 |
35 |
40 |
|
|
C |
мин. |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,3 |
0,3 |
0,3 |
0,3 |
|
макс. |
0,8 |
0,8 |
0,8 |
0,8 |
0,8 |
0,8 |
1 |
1 |
1 |
1 |
|
|
R |
0,8 |
0,8 |
0,8 |
1 |
1 |
1 |
1,2 |
1,6 |
2 |
2 |
|
|
А |
7,5 |
7,5 |
9 |
9 |
10,5 |
12 |
13,5 |
15 |
16,5 |
18 |
|
|
S |
30 |
32 |
36 |
41 |
46 |
55 |
65 |
75 |
85 |
95 |
|
|
E |
33,53 |
38,85 |
39,98 |
45,2 |
50,85 |
60,79 |
71,3 |
82,6 |
93,56 |
104,9 |
|
Позначення:
D - номінальний діаметр різьблення
P - крок різьблення
K - висота головки болта
С - висота підголівку
R – радіус
А - втік різьблення, макс.
S – розмір шестигранної головки під ключ
e - діаметр описаного кола, не менше
L - довжина болта
Болти можуть монтуватися як у тіло деталі, і з'єднувати між собою кілька елементів. У цьому випадку болт, як правило, використовується з гайкою та шайбою. Важливо дотримуватися моменту затягування, щоб досягти максимальної ефективності з'єднання. Повне різьблення болта дозволяє застосовувати його при різних розмірах скріплюваних елементів.
Болтове з'єднання дуже надійне, що особливо важливо при скріпленні металевих конструкцій. Насправді 90% випадків використання болтового з'єднання посідає металеві елементи, близько 8% - дерев'яні і 2% з інших матеріалів.
