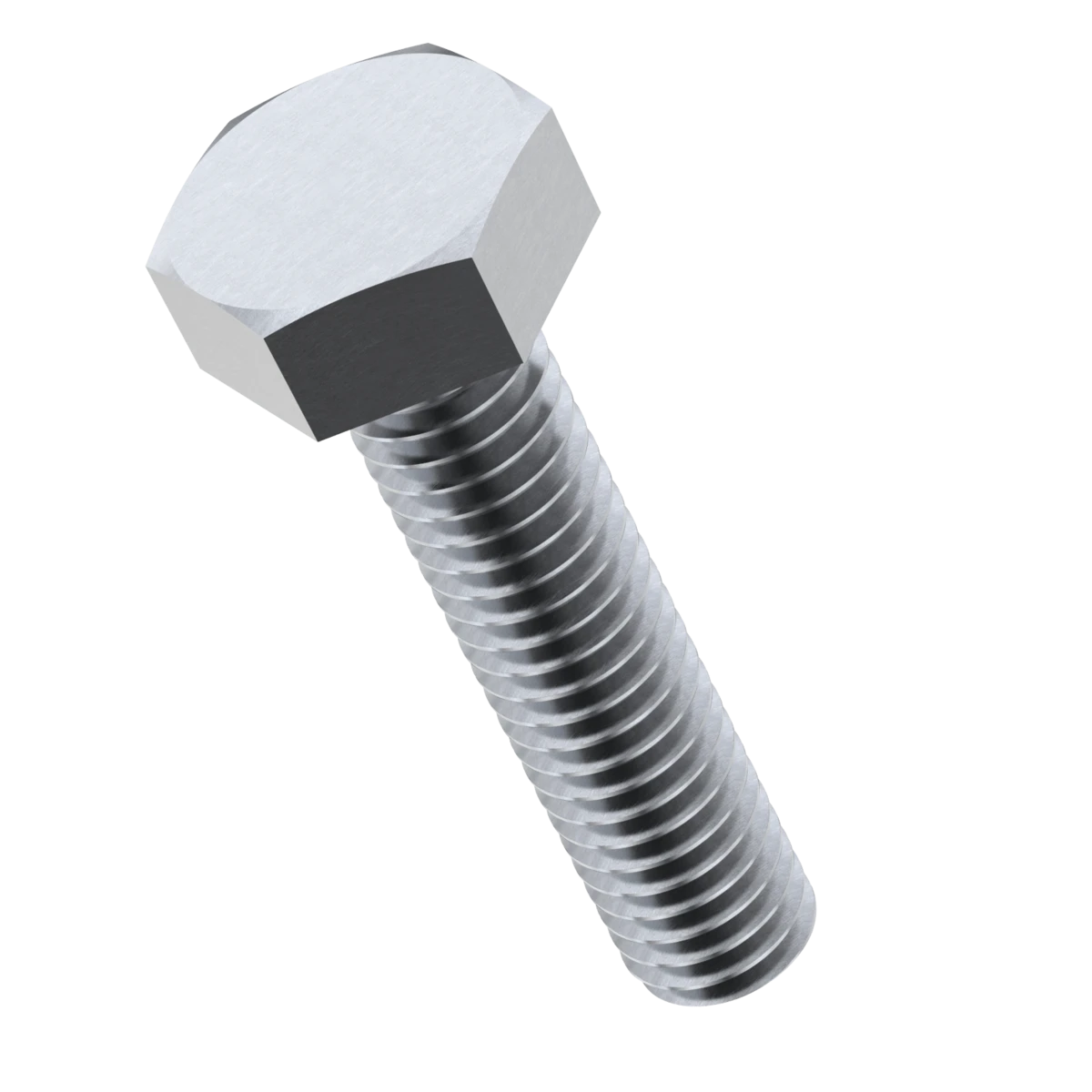

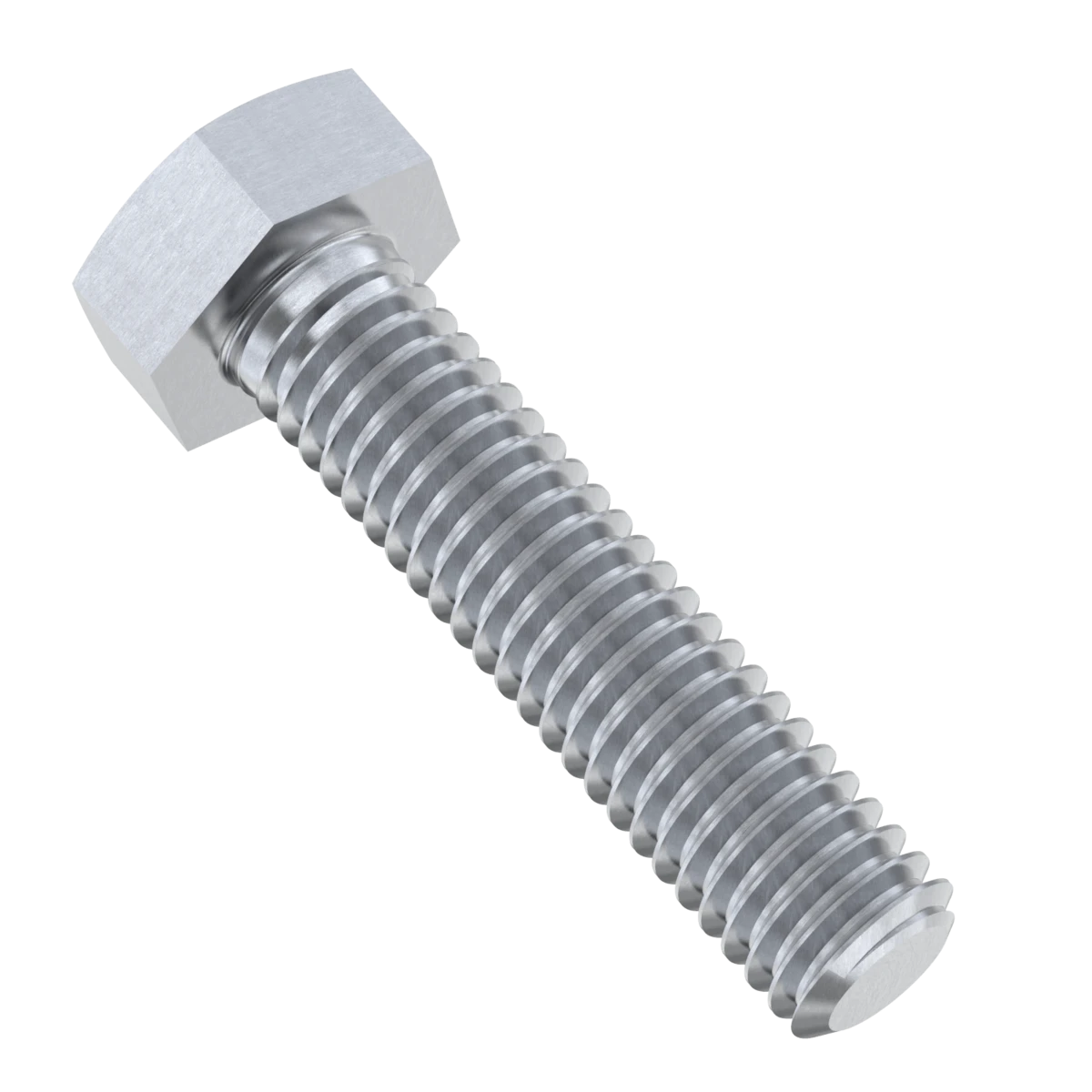

Болт М16х40/7,2_(10кг); DIN 933; ЦБ

05570
ALTA-METIZ
05570

Болт М16х40/7,2_(10кг); DIN 933; ЦБ

Стандарт: DIN 933
Розмір
Діаметр
Довжина
Клас міцності
Покриття
Доставка
Нова пошта, meest express,Делівері, Транспортна компанія “CAT”
Оплата
Банківська карта, безготівковий розрахунок, накладний платіж, liqpay, оплата на карту
Кількість:
- +
Сума: 830 грн.
До кошика
Aртикул
Назва
Фасовка
Діаметр / довжина
Кількість у ящику
Кількість у коробці
≈ Вага, кг
Ціна кг, грн
Кількість
Загальна ціна, грн
Артикул
05570
Болт М16х40/7,2_(10кг); DIN 933; ЦБ
кг
Діаметр / довжина
16 / 40
10
0
Вага, кг
10.00
Ціна кг, грн
83
Кількість
- +
Загальна ціна, грн
830
До кошика
В наявності
Закінчується
Немає на складі
Технічні характеристики
Категорії товарів Болти
Група товарів Болт DIN 933
Розмір M16
Стандарт DIN 933
Розмір під ключ, мм 24
Діаметр 16
Довжина 40
Матеріал Сталь
Тип різьблення Метрична
Тип головки Шестигранна
Вид різьблення Повна
Клас міцності 5.8
Покриття Цинк

Болти із шестигранною головкою  DIN 933 - товар дуже високого попиту на вітчизняному та зарубіжних ринках кріпильних виробів. Кріплення застосовують при складанні машин і обладнання, для з'єднання елементів металоконструкцій між собою.

Болтами DIN 933, укомплектованими плоскими шайбами ​​і, при необхідності, пружинними шайбами ​​(гроверами) прикріплюють елементи конструкцій до бетонних основ, закручуючи їх у жорстко зафіксовані в матеріалі анкери забивні.

Болтові з'єднання металевих конструкцій утворені за допомогою шестигранного болта DIN 933 відрізняються простотою монтажу та надійністю експлуатації.

Детальний опис

Болти із шестигранною головкою - товар дуже високого попиту на вітчизняному та зарубіжних ринках кріпильних виробів. Кріплення застосовують при складанні машин і обладнання, для з'єднання елементів металоконструкцій між собою.

Болтами DIN 933, укомплектованими плоскими шайбами ​​і, при необхідності, пружинними шайбами ​​(гроверами) прикріплюють елементи конструкцій до бетонних основ, закручуючи їх у жорстко зафіксовані в матеріалі анкери забивні.

Для комплектації кріплення можуть бути використані: гайки DIN 934, шайби DIN 125 та гровери DIN127.



Застосування:

Шестигранний болт DIN 933 підходить для використання при створенні механічних різьбових з'єднань і кріплень.



Переваги:

Болтові з'єднання металевих конструкцій утворені за допомогою шестигранного болта DIN 933 відрізняються простотою монтажу та надійністю експлуатації.

Шестигранна конфігурація головки найбільш зручна для передачі моменту, що крутить, при затягуванні болта стандартним гайковим ключем.

Захисне покриття з цинку оберігає поверхню від корозії та покращує механічну міцність болта.



Використовується:

Для застосування у будівництві, машинобудуванні та інших галузях промислового виробництва.



Аналоги DIN 933 :

ISO 4017 - болт с шестигранной головкой и полной резьбой класса точности А, В. Отличается от DIN 933 другими размерами головки под ключ для болтов M10, М12, М14 и М22.
DIN 931 (ISO 4014) - болт с шестигранной головкой и неполной резьбой класса точности А, В.
DIN 558 (ISO 4018) - болт с шестигранной головкой и полной резьбой класса точности С.
ГОСТ 7798-70 - болт с шестигранной головкой и неполной резьбой класса точности В.
ГОСТ 7805-70 - болт с шестигранной головкой и неполной резьбой класса точности А.
ГОСТ 15589-70 - болт с шестигранной головкой и неполной резьбой класса точности С.



Розміри болта

Болти з головкою-шестигранником, на вимогу DIN 933 мають повне, до самої головки метричне різьблення від М3 до М64 і можуть мати довжину 5-340 мм. Розмір під ключ становить 5,5-95 мм, а висота головки – 2-40 мм. До виробів пред'являються вимоги класу точності, який може бути А або В.



Таблиця розмірів та характеристик шестигранних болтів DIN 933 з повним різьбленням у мм.





D

M3

M4

M5

M6

M8

M10

M12

M14

M16

M18

P

0,5

0,7

0,8

1

1,25

1,5

1,75

2

2

2,5

K

2

2,8

3.5

4

5.3

6.4

7.5

8.8

10

11,5

C

мин.

0,15

0,15

0,15

0,15

0,15

0,15

0,15

0,15

0,2

0,2

макс.

0,4

0,4

0,5

0,5

0,6

0,6

0,6

0,6

0,8

0,8

R

0,1

0,2

0,2

0,25

0,4

0,4

0,6

0,6

0,6

0,6

А

1,5

2,1

2,4

3

4

4,5

5,3

6

6

7,5

S

5,5

7

8

10

13

17

19

22

24

27

E

6,01

7,66

8,79

11,05

14,38

18,9

21,1

24,49

26,75

30,14



D

М20

M22

М24

М27

М30

M36

M42

M48

M56

M64

P

2,5

2,5

3

3

3,5

4

4,5

5

5,5

6

K

12.5

14

15

17

18.7

22.5

26

30

35

40

C

мин.

0,2

0,2

0,2

0,2

0,2

0,2

0,3

0,3

0,3

0,3

макс.

0,8

0,8

0,8

0,8

0,8

0,8

1

1

1

1

R

0,8

0,8

0,8

1

1

1

1,2

1,6

2

2

А

7,5

7,5

9

9

10,5

12

13,5

15

16,5

18

S

30

32

36

41

46

55

65

75

85

95

E

33,53

38,85

39,98

45,2

50,85

60,79

71,3

82,6

93,56

104,9



Позначення:

D - номінальний діаметр різьблення
P - крок різьблення
K - висота головки болта
С - висота підголівку
R – радіус
А - втік різьблення, макс.
S – розмір шестигранної головки під ключ
e - діаметр описаного кола, не менше
L - довжина болта



Болти можуть монтуватися як у тіло деталі, і з'єднувати між собою кілька елементів. У цьому випадку болт, як правило, використовується з гайкою та шайбою. Важливо дотримуватися моменту затягування, щоб досягти максимальної ефективності з'єднання. Повне різьблення болта дозволяє застосовувати його при різних розмірах скріплюваних елементів.

Болтове з'єднання дуже надійне, що особливо важливо при скріпленні металевих конструкцій. Насправді 90% випадків використання болтового з'єднання посідає металеві елементи, близько 8% - дерев'яні і 2% з інших матеріалів.
