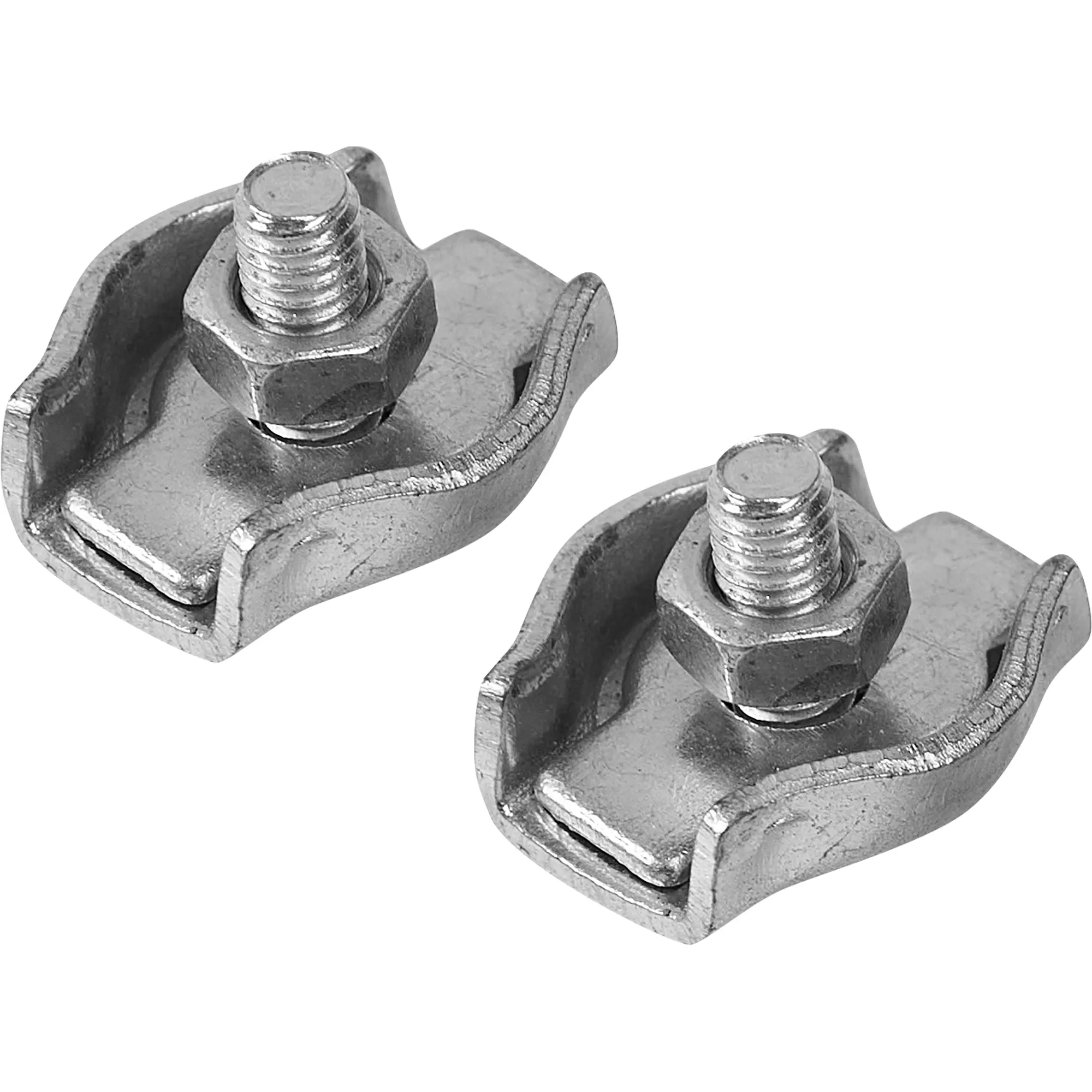

Одинарний плоский затискач тросу Simplex (нержавіючий) дозволяє швидко створити міцне роз'ємне з'єднання сталевих канатів малого діаметра (2 – 10 мм). Також з його допомогою виконується закладання петель на кінцях канатної гілки. Розмір виробу підбирається по діаметру використовуваного троса.

Одинарний затискач Simplex застосовується для зрощування сталевих тросів, канатів та іншого стоячого такелажу. Також він використовується для створення петель на кінцях розчалок.

Крім затискачів Simplex випускаються затискачі Duplex, що відрізняються більш високою міцністю зрощування. Незалежно від типу, рекомендується встановлювати не менше двох сталевих затискачів.

Одинарний затиск Simplex використовується для подовження троса, створення петель та вушок на кінцях сталевих канатів. Застосовується при створенні розтяжок та підвісних конструкцій при такелажних та монтажних роботах.

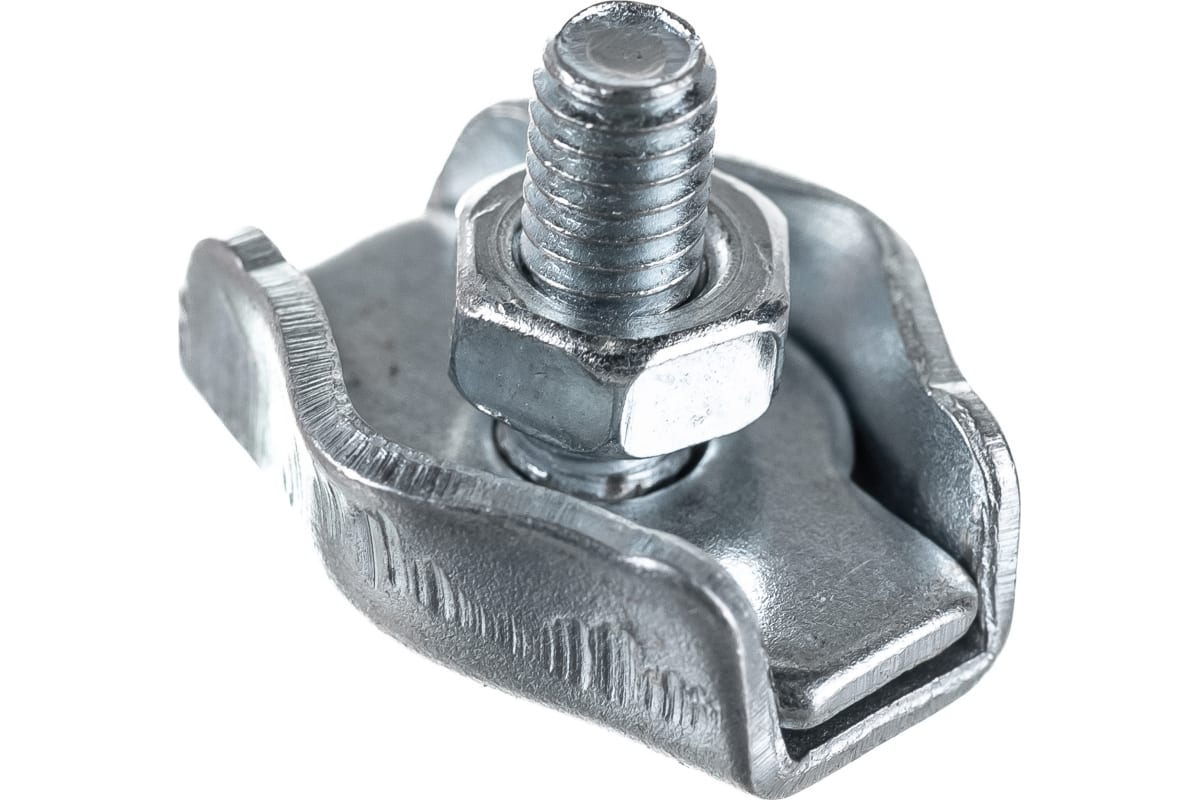

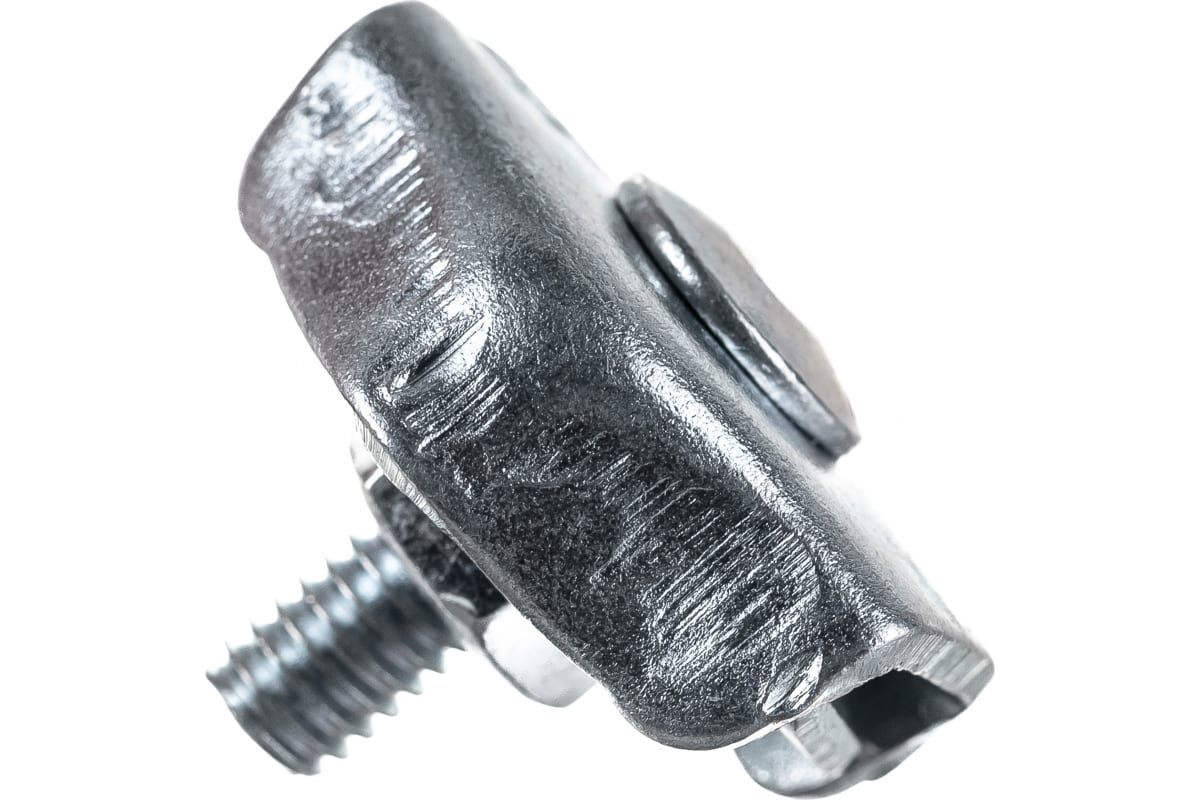

Затискач симплекс для троса 2 мм складається з притискної пластини з притискним елементом, гвинта та гайки з різьбленням М4. Виконаний з вуглецевої сталі та оброблений цинком гальванічним методом.

Схема та розміри:

Особливості застосування:

Даний вид гвинтового затиску не розрахований на використання з вантажопідйомними стропами. Він призначений для такелажних робіт, пов'язаних із кріпленням та підвішуванням вантажів. Підійде для виготовлення буксирувальних петель та розтяжок. Завдяки високій міцності зрощення з'єднання здатне витримувати ті ж навантаження, на які розрахований трос.

Ідеально поєднується зі сталевим тросом 7х19 мм та не підходить для каната 7х7 від 4 мм і вище.

Не рекомендується використовувати з тросом із пластиковим покриттям.

Переваги:

• Висока механічна міцність.

• Підвищена корозійна стійкість.

• Стійкість до деформації за умов високих температур.

• Швидка та легка установка, що не потребує обтискного інструменту.

• Можливість демонтажу та вторинного використання.

Конструкція:

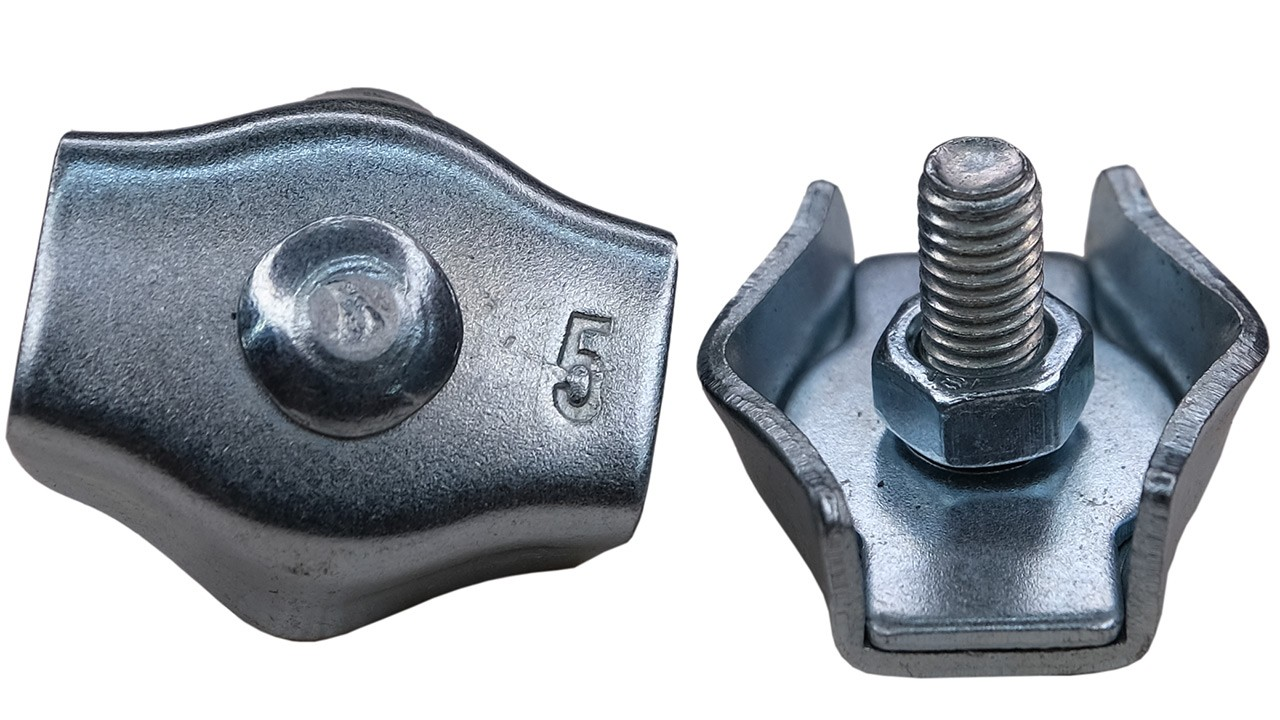

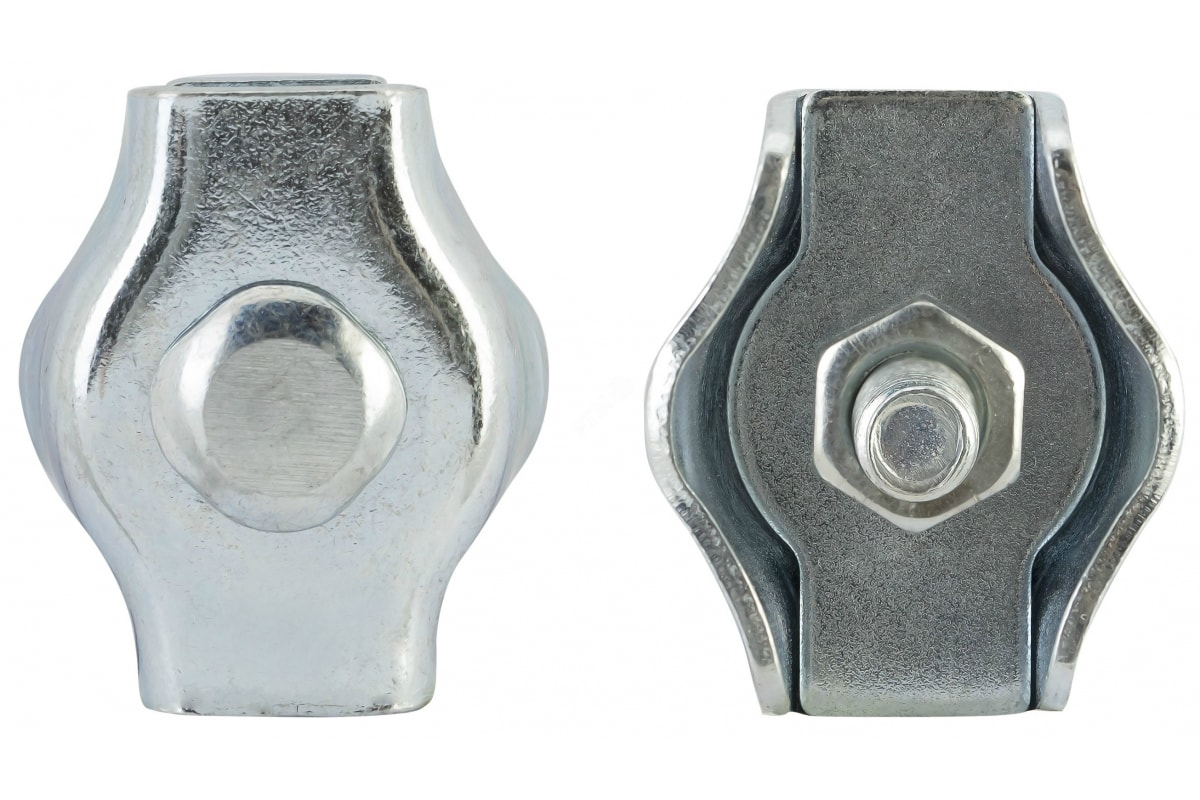

Одинарний тросовий затискач складається з двох фігурних пластинчастих частин, стягнутих гвинтом із гайкою.

Пластина з відігнутими бортами та гвинтом є корпусом, а друга плоска з отвором – притискною планкою.

При зрощуванні двох тросів кінці їх заводять у корпус, потім гайкою притягують планку.

Відповідно до норм монтажу, симплекси встановлюються по 3-5 штук на одне з'єднання.

Монтаж:

Підготовка троса

• Визначте місце, де буде кріплення.

• За необхідності обріжте трос і оплавте або опресуйте кінець, щоб запобігти розпусканню.

Формування петлі

• Сформуйте на кінці троса необхідну петлю (наприклад, навколо коуша або елемента кріплення).

• Робоча частина троса повинна лежати паралельно до вільного кінця.

Установка затискача

• Розмістіть корпус затискача під обома кінцями троса (робочим та вільним).

• Притискну пластину встановіть зверху так, щоб болт або гайка були звернені до вільного кінця троса (це відповідає рекомендаціям для надійного затискання).

Фіксація

• Затягніть гайку/болт ключем до упору, але без надмірного зусилля, щоб не пошкодити жили троса.

Контроль затягування

• Після першого навантаження перевірте затискач і за потреби підтягніть кріплення.

• Рекомендується встановлювати не менше двох затискачів при кріпленні троса, якщо це передбачає навантаження навіть для Simplex.

Примітки щодо безпеки

• Не використовуйте затискачі з видимими пошкодженнями та слідами корозії.

• Робоче навантаження залежить від діаметра троса та матеріалу затиску – завжди звіряйтесь з технічними характеристиками.
