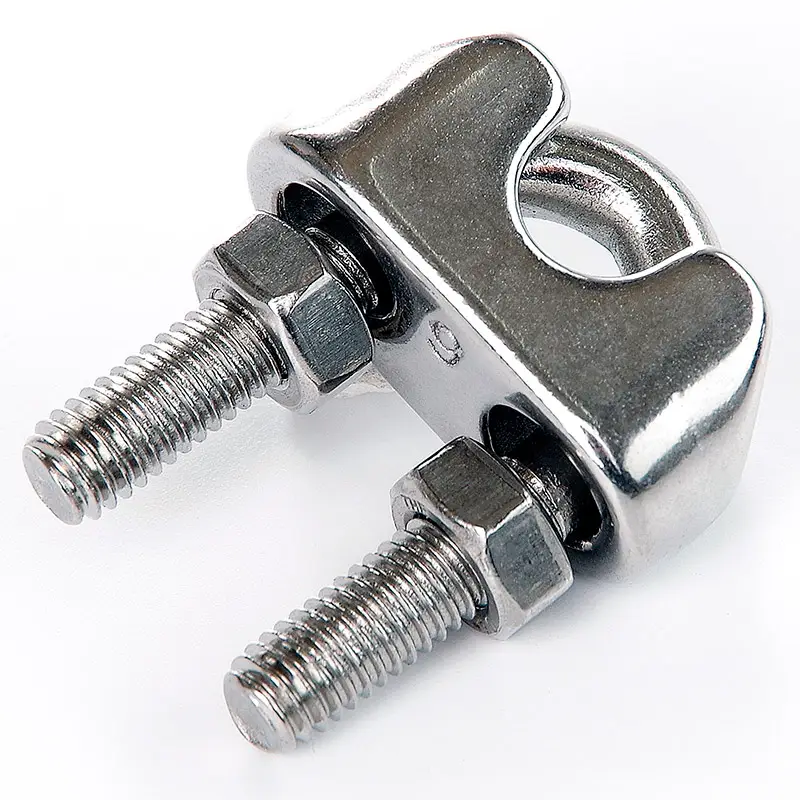

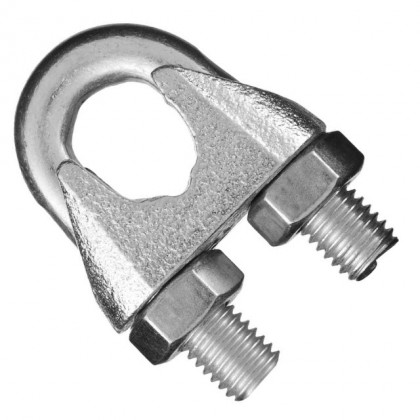

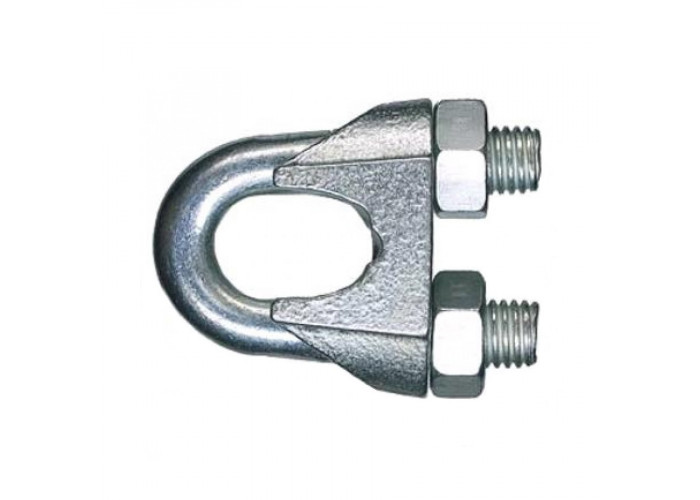

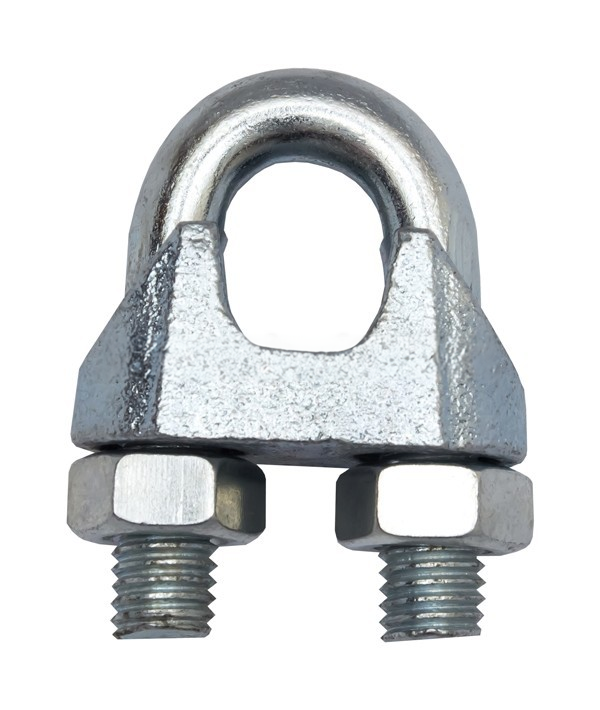

Затискач у вигляді скоби є одним із найпопулярніших. Він багаторазовий, за потреби скоба легко знімається з троса і використовується далі, оскільки не втрачає своїх робочих характеристик. Зовні такий затискач являє собою U-подібну скобу, зроблену із сталевого прутка, на кінці якої є різьблення.

Тросовий (канатний) затискач застосовується для створення петель на кінцях тросів та для з'єднання сталевих тросів, канатів між собою. Не призначений для вантажопідйомних робіт. Необхідно встановлювати не менше 3 затискачів на одне з'єднання. Затискач тросу DIN 741 допомагає вирішити велику кількість питань при будівництві будинків та споруд під час прокладання кабелів.

Даний пристрій забезпечує надійне кріплення. Тому воно є (згідно з чинними нормативними документами) обов'язковим до застосування, коли в ході будівельних робіт задіюється сталевий канат/трос. З'єднання затискачами поступається за надійністю процедури сплетення кінців при нарощуванні, але перевершує за цією характеристикою операцію зв'язування вузлами.

Затискачі тросу DIN 741 виготовляються з вуглецевої сталі з цинковим покриттям. Розміри затискачів визначається по діаметру троса, що затискається, від 3 до 40 мм.

Схема та Таблиця розмірів:

Конструкція:

Конструктивно тросовий затискач складається з трьох частин:

1. Корпуси (колодки)

2. U-подібної скоби (дужки) з різьбовими кінцями

3. Шестигранних гайок

Монтаж:

Перед початком використання затискачів слід переконатися, що:

• маркування на виробі читане;

• канатний затискач підібраний відповідно до діаметра троса;

• на затиску немає тріщин, зазубрин та інших ушкоджень.

Не слід самостійно проводити ремонт затискача та змінювати його форму шляхом механічної обробки, нагріву, зварювання, оскільки дані дії можуть вплинути на його роботу.

Покрокова установка затискачів:

1. Перший елемент кріплення розташовується на невеликій відстані від вільного кінця петлі. Гайки або болти по черзі затягуються до досягнення необхідного моменту сили.

2. Другий розміщується ближче до петлі так, щоб вона мала мінімальний хід деформації. Хід деформації можна перевірити, спробувавши сплюснути петлю у напрямку затискача після установки.

3. Третій позиціонується точно між першими двома. При цьому враховується, що частини затискачів у відповідь (ті, з боку яких затягуються гайки або болти) повинні бути спрямовані вниз.

4. На відрізок магістралі подається навантаження, рівне або велике, ніж необхідне. Перевіряється затягування гайок або болтів і, за потреби, збільшується.

При зрощуванні алгоритм дій із встановлення затискачів буде тим самим.

Переваги:

• Універсальне кріплення, що застосовується у роботі з усіма видами металотросів та тросами у полімерній оболонці.

• Стабільно висока міцність зрощування.

• Швидке встановлення за допомогою гайкового ключа.

• Можливість демонтажу та повторного застосування.

• Стійкість до дії довкілля.

• Широкий вибір розмірності: для канатів від 3 до 40 мм у діаметрі.

Робота з тросами, покритими захисним ПВХ-шаром:

Сталеві троси, на поверхню яких нанесений захисний ПВХ-шар, сьогодні набули широкого поширення. Але в даному випадку потрібно враховувати наступний момент: наявність полімерного покриття обумовлює суттєве зниження сили зчеплення із затискачем. Зважаючи на це, щоб забезпечити задані характеристики міцності кріплення, рекомендується застосовувати не менше п'яти металовиробів.

Аналог DIN 741:

DIN 1142 – затискач канатний, тросовий (посилений).
