Duplex затискач застосовується для зрощування сталевих тросів канатів розміром від 2 до 10 мм. Також він використовується для створення петель на кінцях тросів. Тросовий подвійний затискач Duplex набагато міцніший при зрощуванні одинарного Simplex. Незалежно від типу, рекомендується встановлювати не менше двох сталевих затискачів.

Таблиця розмірів та характеристик подвійних затискачів Duplex для троса, каната

Конструкція затискача

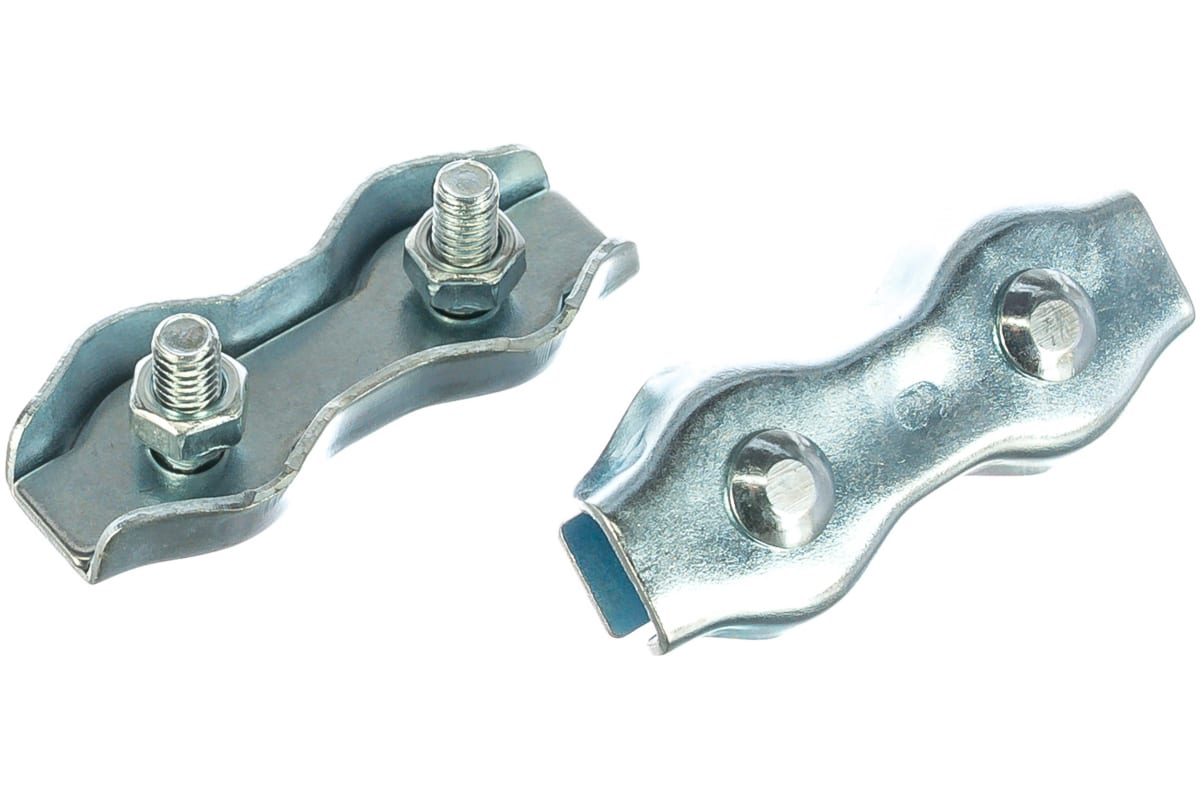

Конструкція затиску для троса Дуплекс складається з притискної пластини, двох гвинтів, гайок та основи-сідла.

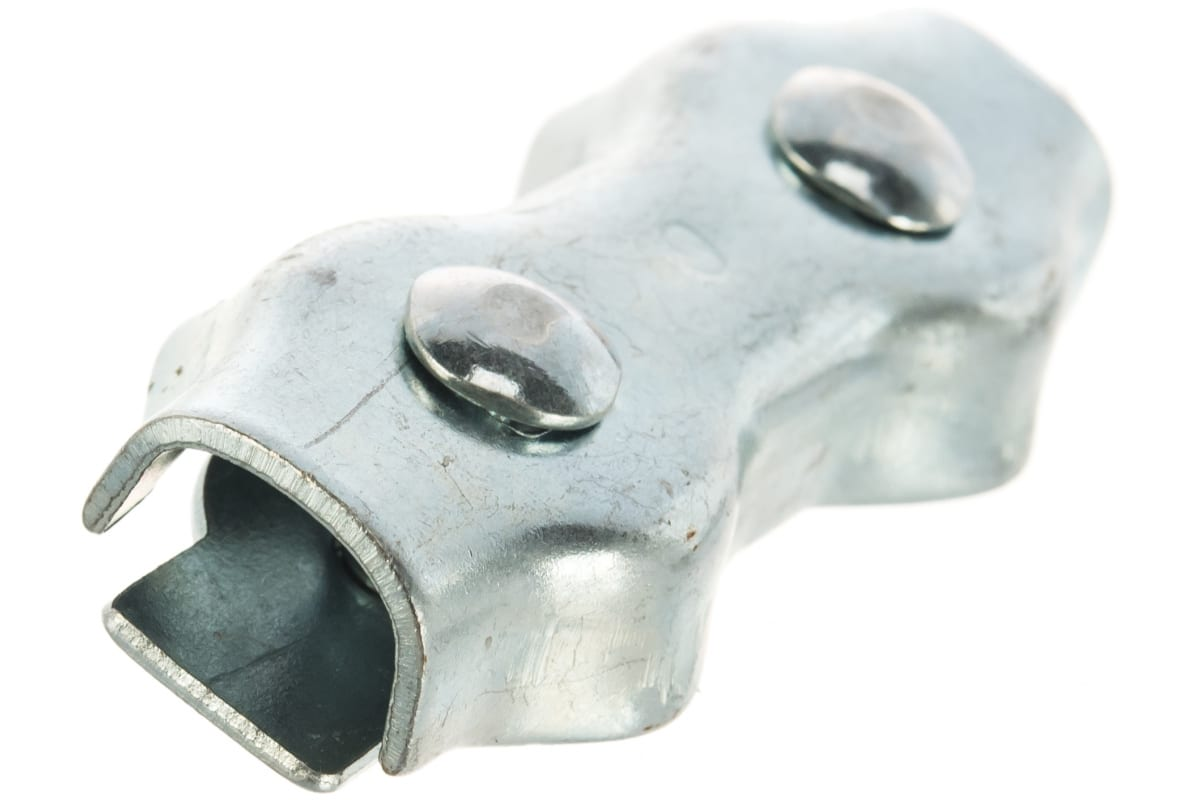

Затискач складається з основи, форма якої нагадує цифру 8, з відігнутими бортами на обох довгих сторонах та парою отворів на поздовжній осі; плоскої притискної кришки, що повторює внутрішній простір основи, з двома отворами; два гвинти з напівкруглою головкою в комплекті із шестигранними гайками.

Петлі, які виконують на кінцевих ділянках канатів, називаються закладенням. При їх виготовленні важливим є необхідність виключити підвищене тертя в закругленій ділянці троса, а також пов'язане з його переламуванням і розривом. Для цього застосовують коуш.

Спочатку кінець каната пропускають через затискач, далі заводять його всередину коуша і знову проводиться затискач. Причому трос має трохи виглядати із затиску. Для гарантованої безпеки в експлуатації на кожному закладенні має бути встановлене не менше кількох затискачів.

Принцип дії:

Принцип дії подвійних затискачів застосовується в такелажних пристосуваннях, розрахованих для високонавантажених конструкцій та за відповідального будівництва, наприклад, на висотних кранах.

У продажу є затискачі троса duplex оцинковані під трос діаметром від 2 до 10 мм. Найбільш потрібні розміри затискачів - 2, 3, 4 мм. Їх застосовують для рекламних розтяжок, а затискачі троса duplex 6 мм і більшого діаметру – при організації високовольтних ліній передач.

Варіанти використання Duplex затискачів:

• закріплення вантажів для підйому на висоту;

• Вирішення промислових та побутових завдань;

• Зрощування канатів між собою;

• Створення строп;

• Закріплення такелажу на висотних кранах;

• Розтяжка високих конструкцій.

Переваги:

Усі складові подвійного затиску виготовляються з вуглецевої сталі. Після виробництва обробляються цинком і проводиться складання затискача.

Монтаж плоских подвійних затискачів багаторазовий, головне не допускати використання виробів зі сколами або іншими пошкодженнями.

До очевидних плюсів затискачів подвійних відносяться їх надійність та повторне використання. Інші назви, під якими вони також продаються: тросовий або затискач канатний.

Затискач троса duplex просто використовуватиме ремонтні роботи, наприклад, швидко відновити протяжність при пошкодженні довжини троса на будь-якій ділянці. Або внести коригування в конструкцію, якщо потрібно додати талреп або петлю під гак.

Надійність з'єднання подвійного плоского затиску забезпечується за рахунок збільшення площі притиску в точці зрощування. Тому якщо затиску Simplex недостатньо у конструкції, використовуйте його подвійний аналог.

Покриття поверхні деталей затиску цинком здатне ефективно захистити виріб від руйнування корозією та збільшує ресурс його роботи. Затискач Duplex відрізняється від свого одинарного аналога великим запасом міцності, що збільшує здатність петель, що несе, виконаних з троса.

Основні переваги виробу:

• Велика площа притиску забезпечує високу надійність;

• Тривалий термін застосування;

• Відсутність деформації при перепадах температури та впливу ультрафіолету;

• Забезпечення необхідного натягу тросів;

• Високі антикорозійні властивості;

• Велика міцність проти одинарними виробами;

• привабливий зовнішній вигляд;

• Швидке встановлення без застосування спеціального обладнання.

Монтаж:

1. Перед початком установки слід переконатися в цілісності затиску, а також у правильності вибору його розміру. Далі знімаються стопорні гайки та фіксуюча пластина, щоб помістити всередину корпусу сталевий трос.

2. На другому етапі один кінець каната поміщається в основу подвійного затиску Duplex з одного боку різьблення.

3. Формується петля (з коушем або без) і другий кінець троса поміщається на протилежний бік різьблення виробу.

4. На різьблення двох гвинтів накладається фіксуюча пластина, що утримує трос у підставі.

5. За допомогою гайкового ключа рівномірно затягуються болти для забезпечення надійного зчеплення зі сталевим канатом.

Рекомендується встановлювати не менше двох затискачів на один вузол зрощування або одну петлю.
